Hộp lưu trữ đầu kim mâm đĩa than (Unmounted Turntable Cartridge Storage Case)

Mô tả

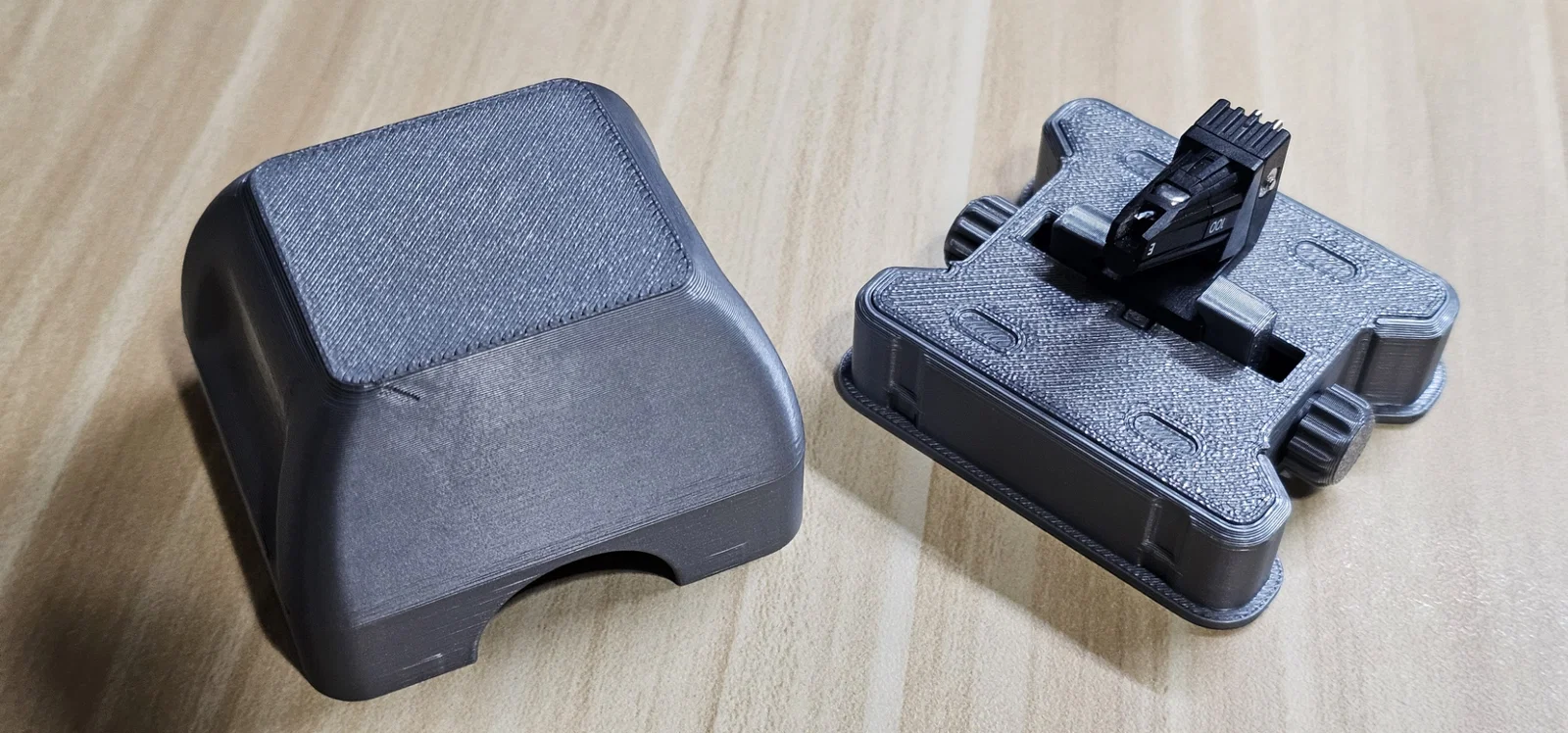

Đây là hộp lưu trữ dành cho các đầu kim (cartridge) mâm đĩa than chưa gắn, sử dụng lỗ gắn tiêu chuẩn 1/2 inch.

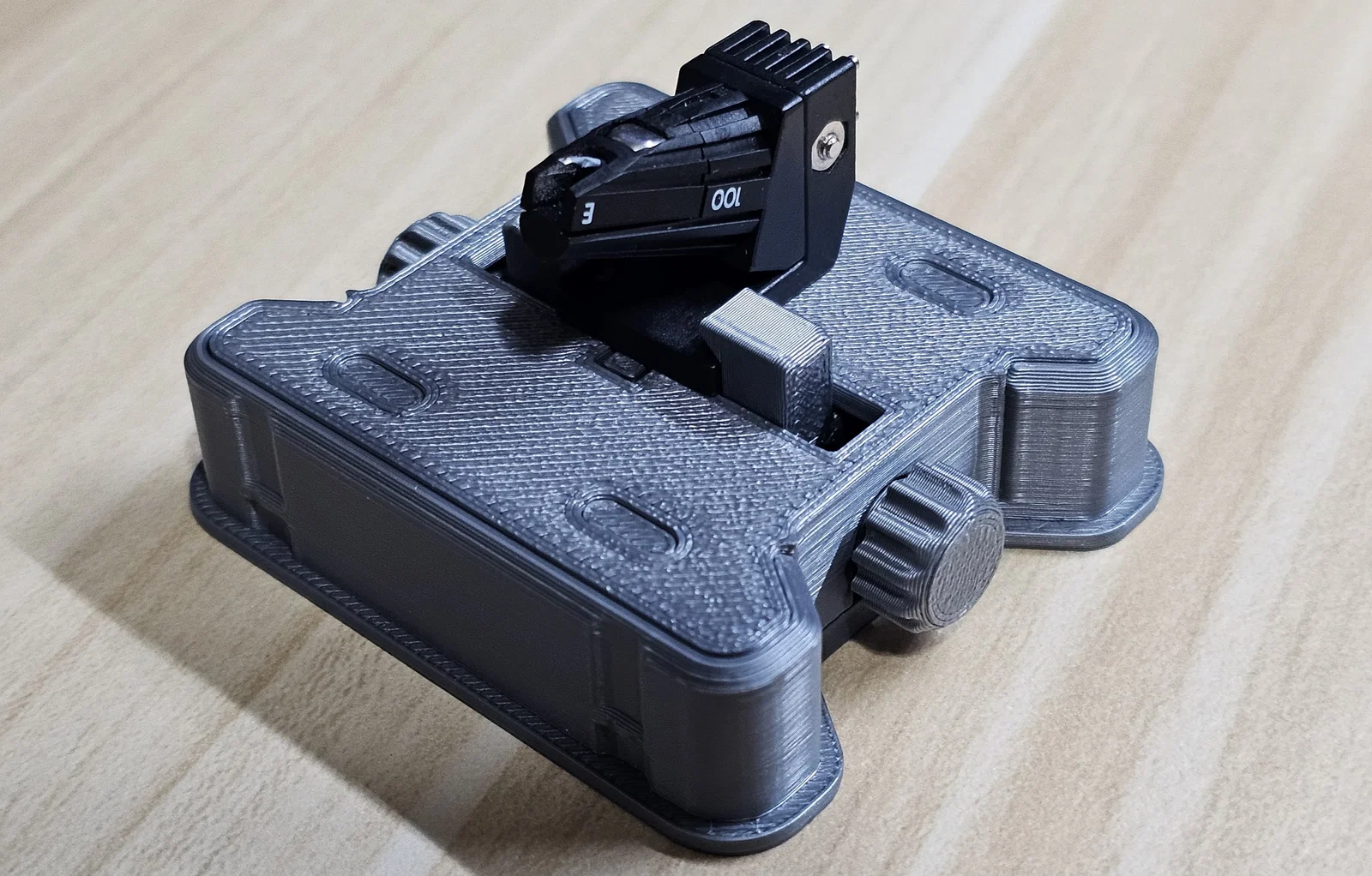

Hộp được thiết kế với hai chốt nhô lên để đặt đầu kim vào. Một cặp ốc vít kẹp giúp cố định vị trí chắc chắn. Nắp đậy dạng khớp cài giúp ngăn bụi bẩn và bảo vệ đầu kim an toàn.

Hướng dẫn in

• In tất cả 9 chi tiết theo hướng đã đặt sẵn (khuyến khích dùng nhựa PETG).

• Chiều cao lớp in 0.2mm, 2 lớp tường (walls), độ lấp đầy (infill) 10%, không cần support. Nếu bàn in của bạn bám dính kém thì hãy dùng thêm brim (tốt nhất là nên chỉnh lại z-offset cho chuẩn).

• Dung sai được thiết kế khá thoải mái. Khuyến khích bật tính năng bù chân voi (elephant's foot compensation).

Lắp ráp

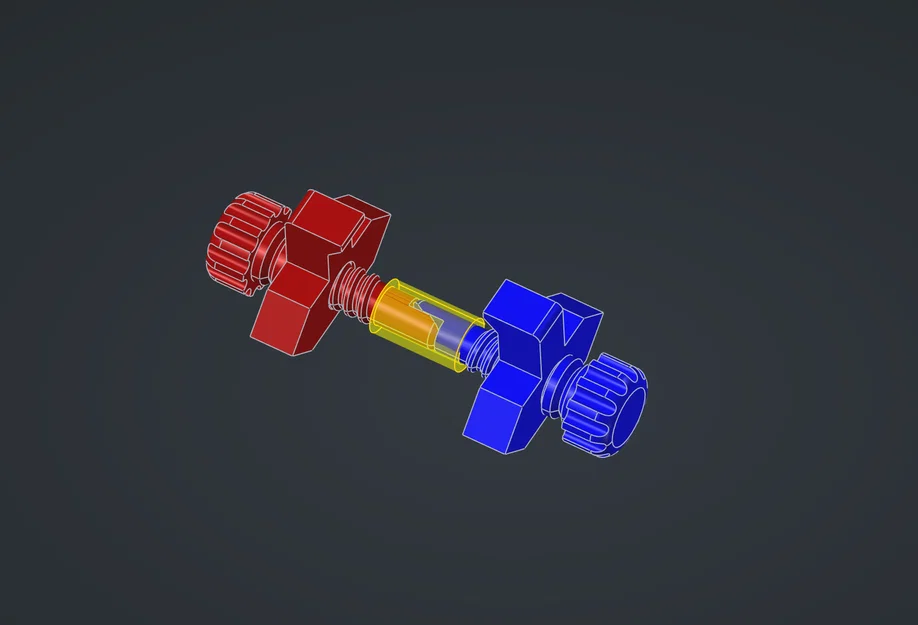

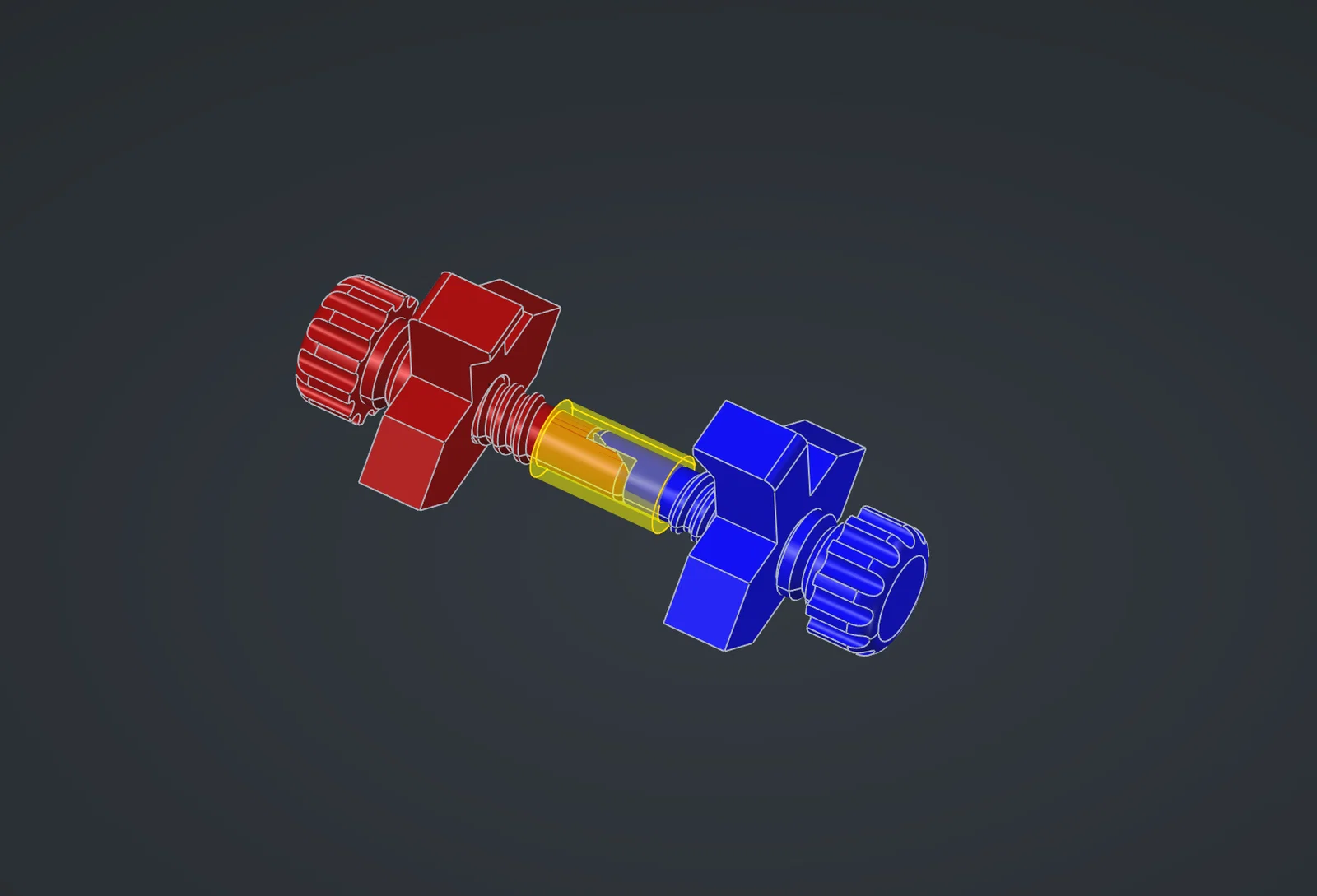

• Vặn ốc và đai ốc tương ứng vào nhau cho đến khi đai ốc nằm sát đáy ốc. Lưu ý rằng có một cặp là ren ngược, bạn cần xoay ngược chiều kim đồng hồ để vặn vào.

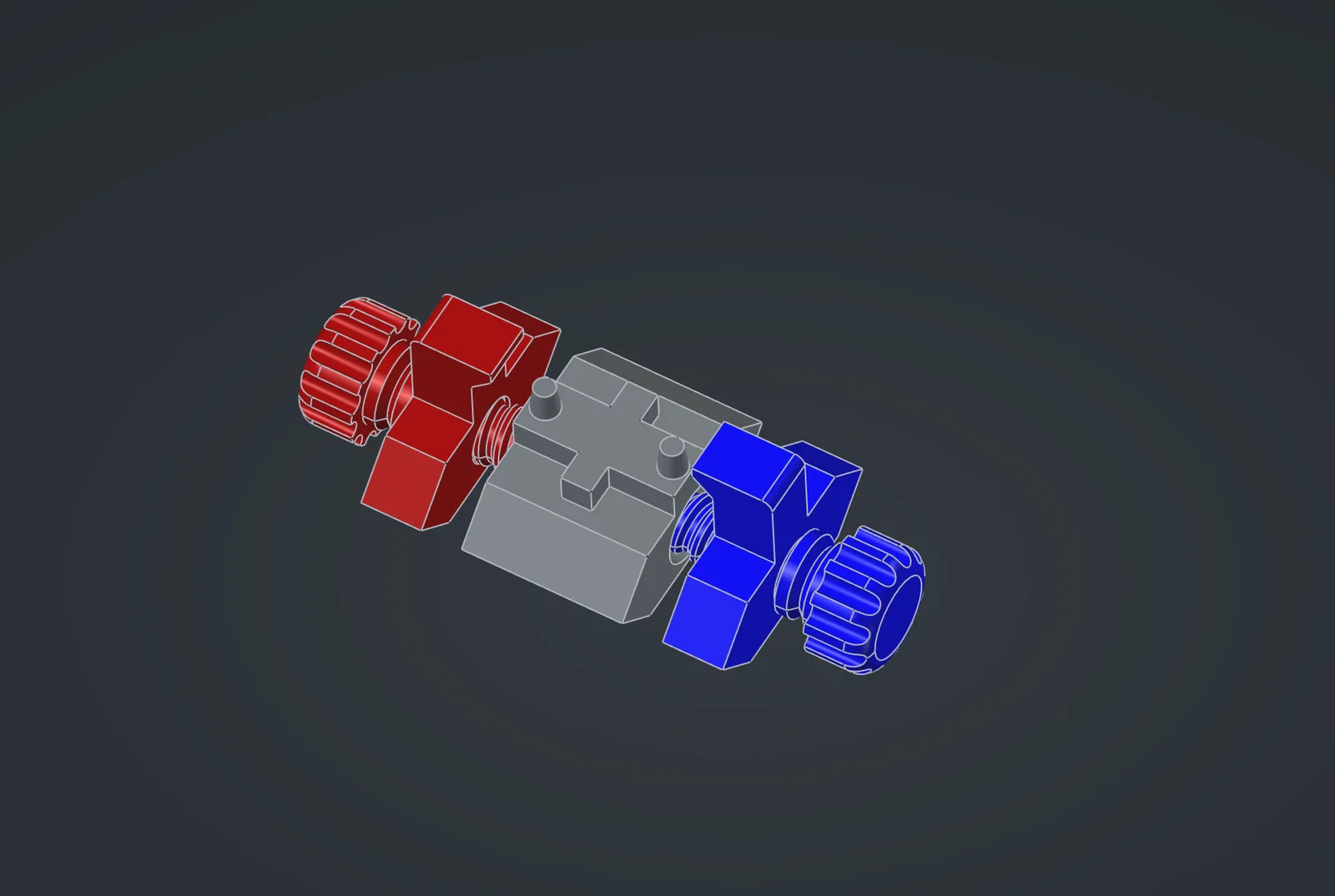

• Đặt khớp nối (coupler) vào trong lỗ của khối trung tâm, căn chỉnh đầu của hai con ốc rồi nối chúng lại với nhau.

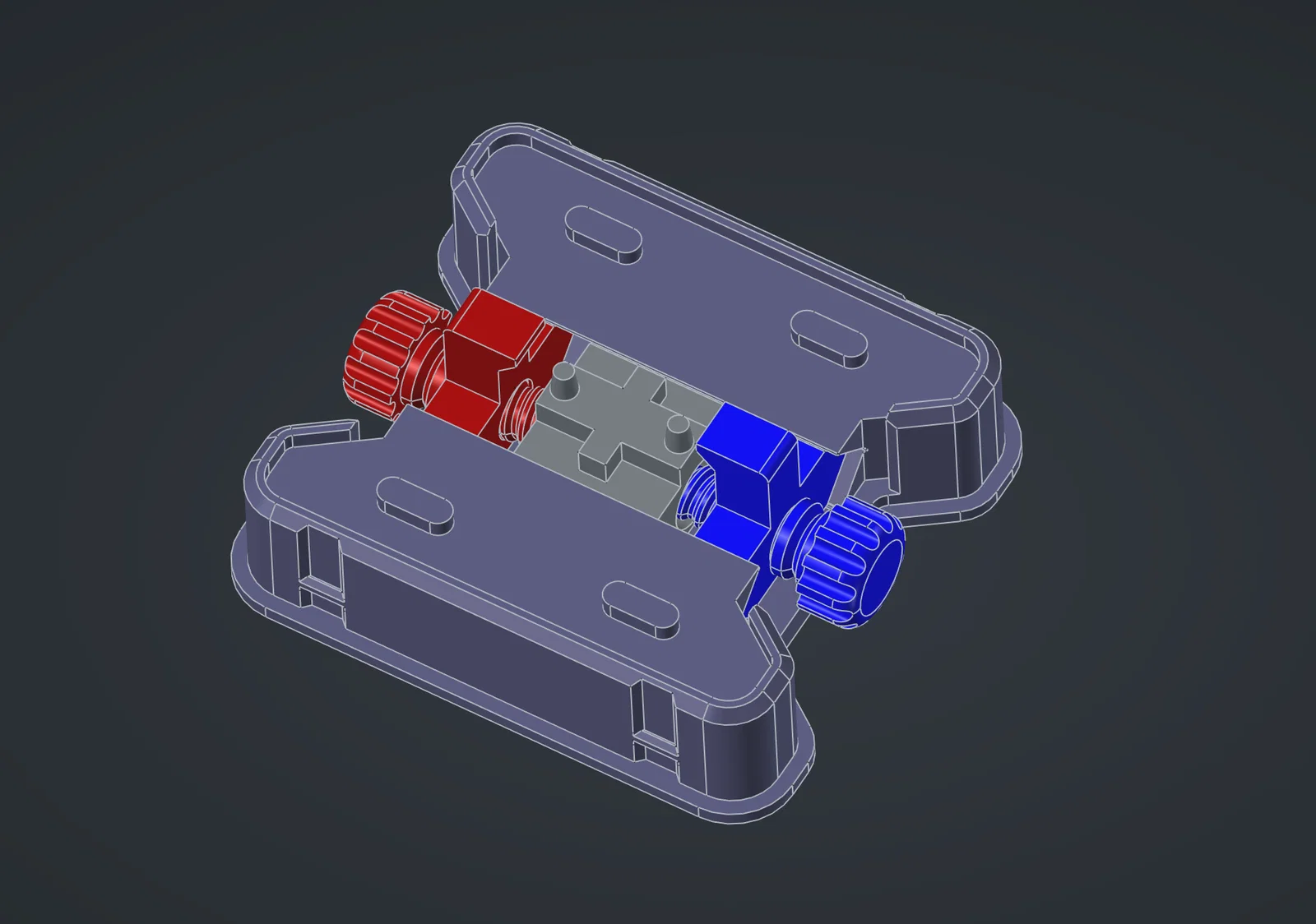

• Trượt bộ phận đã lắp vào từ bên hông của đế và căn giữa. Đảm bảo khối trung tâm nằm ngay giữa phần đế.

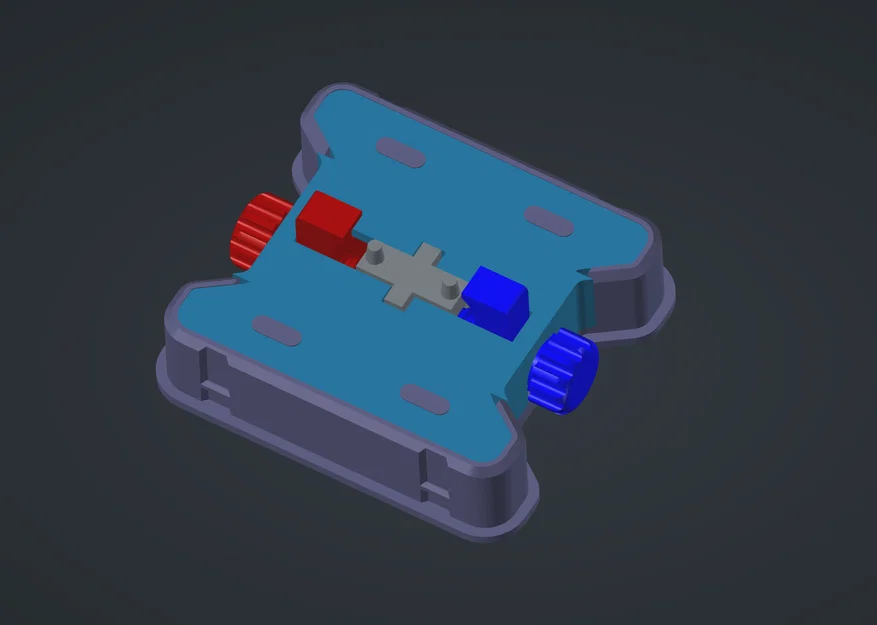

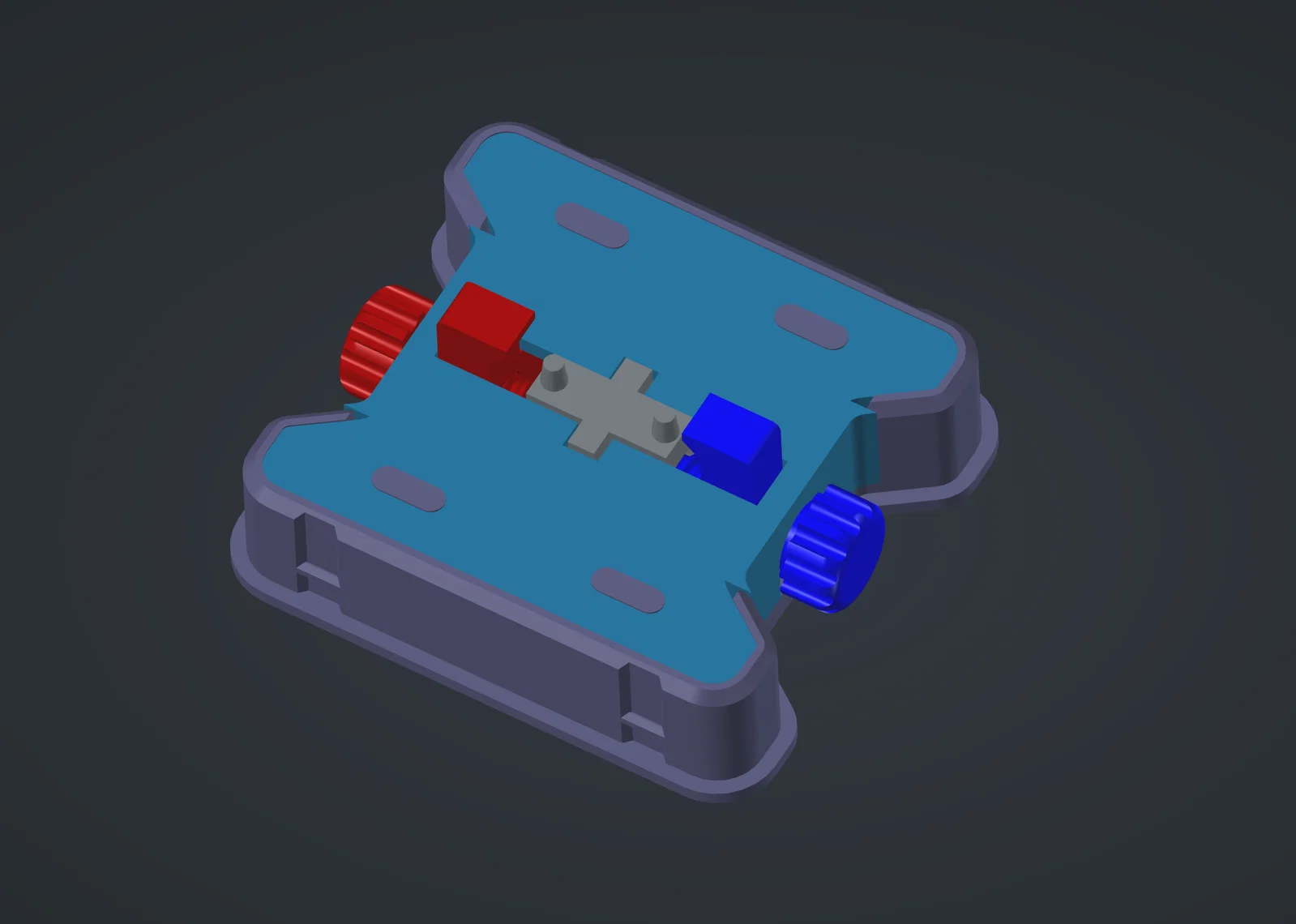

• Căn chỉnh và ấn tấm nền xuống cho đến khi khớp chặt vào phần đế.

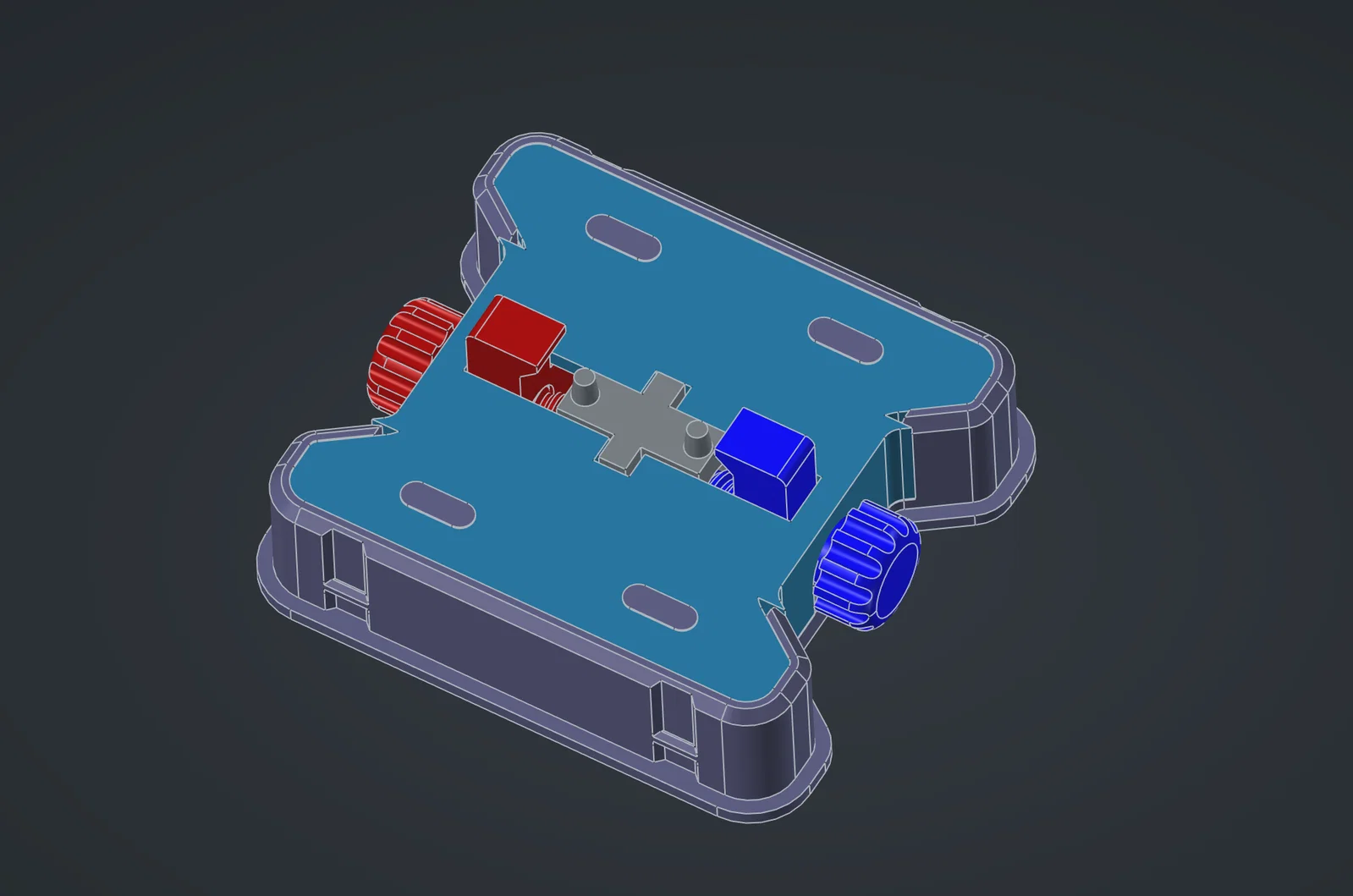

• Xem hình ảnh đính kèm để tham khảo. (cid:image_1)

Gặp vấn đề?

Vui lòng cho mình biết nếu bạn gặp bất kỳ trở ngại nào trong quá trình in hoặc lắp ráp.

Hãy chia sẻ thành phẩm (makes) và bình luận nếu bạn thấy mẫu này hữu ích nhé.
