Kệ Trưng Bày Mô Hình Lục Giác (Tỉ lệ 6mm) - Tùy biến Parametric

Mình đã sưu tầm mô hình Battletech được nhiều năm nay và dù hiện tại không còn chơi thường xuyên, mình vẫn muốn trưng bày chúng ở nơi có thể ngắm nhìn mỗi ngày. Mình không muốn dùng mấy loại kệ cơ bản… mình muốn một thứ gì đó trông bắt mắt hơn.

Mình cực kỳ thích hình lục giác (hex) nên đã dành thời gian thiết kế ra mẫu kệ trưng bày này, và đây là kết quả.

File OpenSCAD cho phép bạn tùy chỉnh kích thước tổng thể của các ô lục giác (từ đỉnh đến đỉnh) và chọn từ 1 đến 7 ô lục giác. Bạn có thể chọn loại có tấm lưng (giải pháp treo tường ban đầu của mình) hoặc nếu nhập 0 cho kích thước tấm lưng, nó sẽ tạo ra một cái móc treo (nửa hình lục giác có lỗ bắt vít).

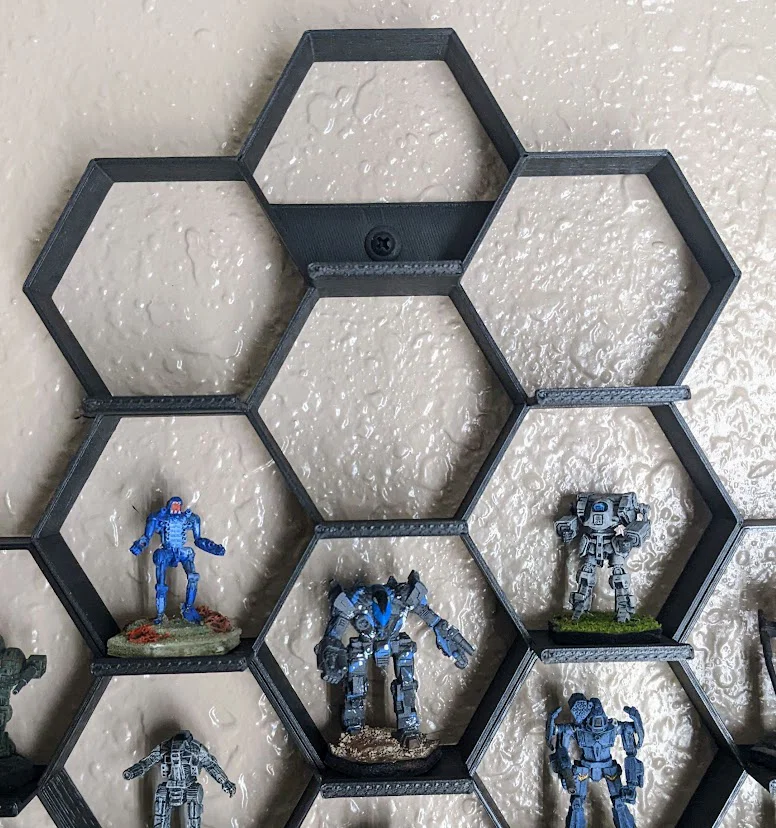

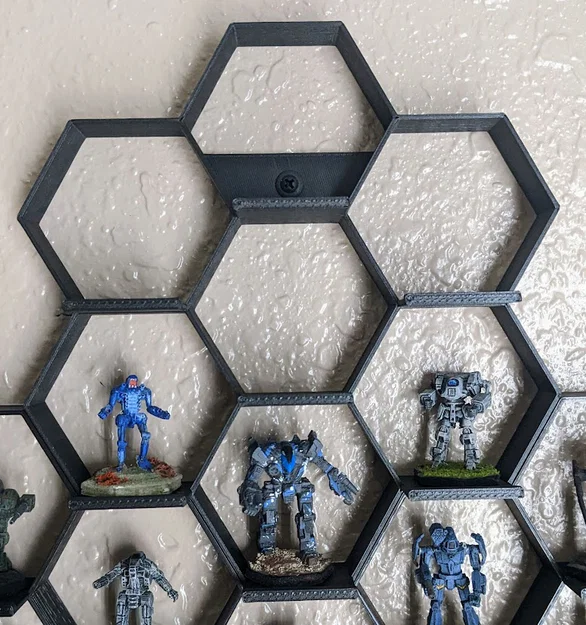

Vì không muốn thành bên của kệ che mất mô hình, mình đã thiết kế thêm một gờ đỡ nhô ra. Mình tự ước lượng vị trí của gờ này vì không tính được công thức chính xác cho nhu cầu của mình… _nếu bạn tăng chiều cao, bạn sẽ cần điều chỉnh thông số ledgey cùng với x và y để đặt các hình lục giác sao cho đúng vị trí.

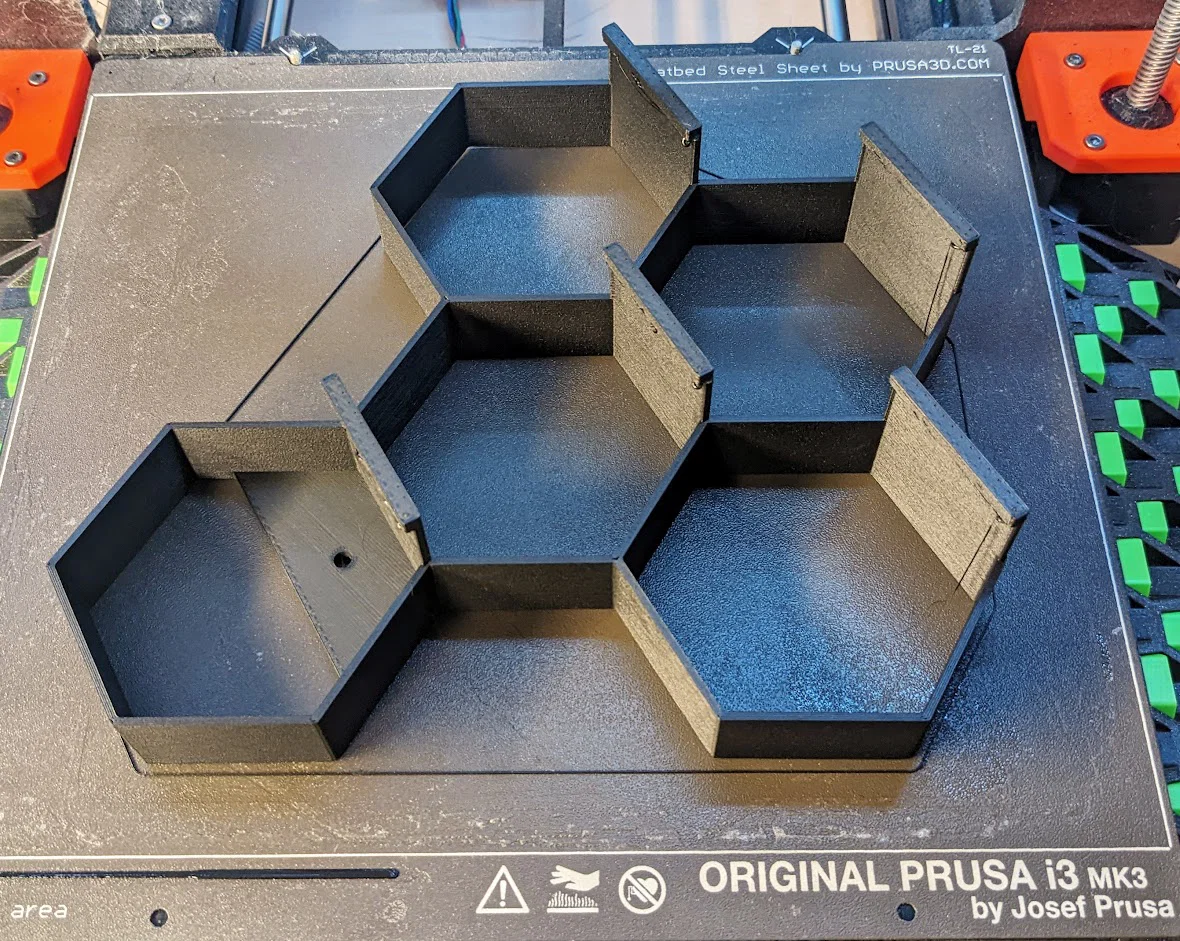

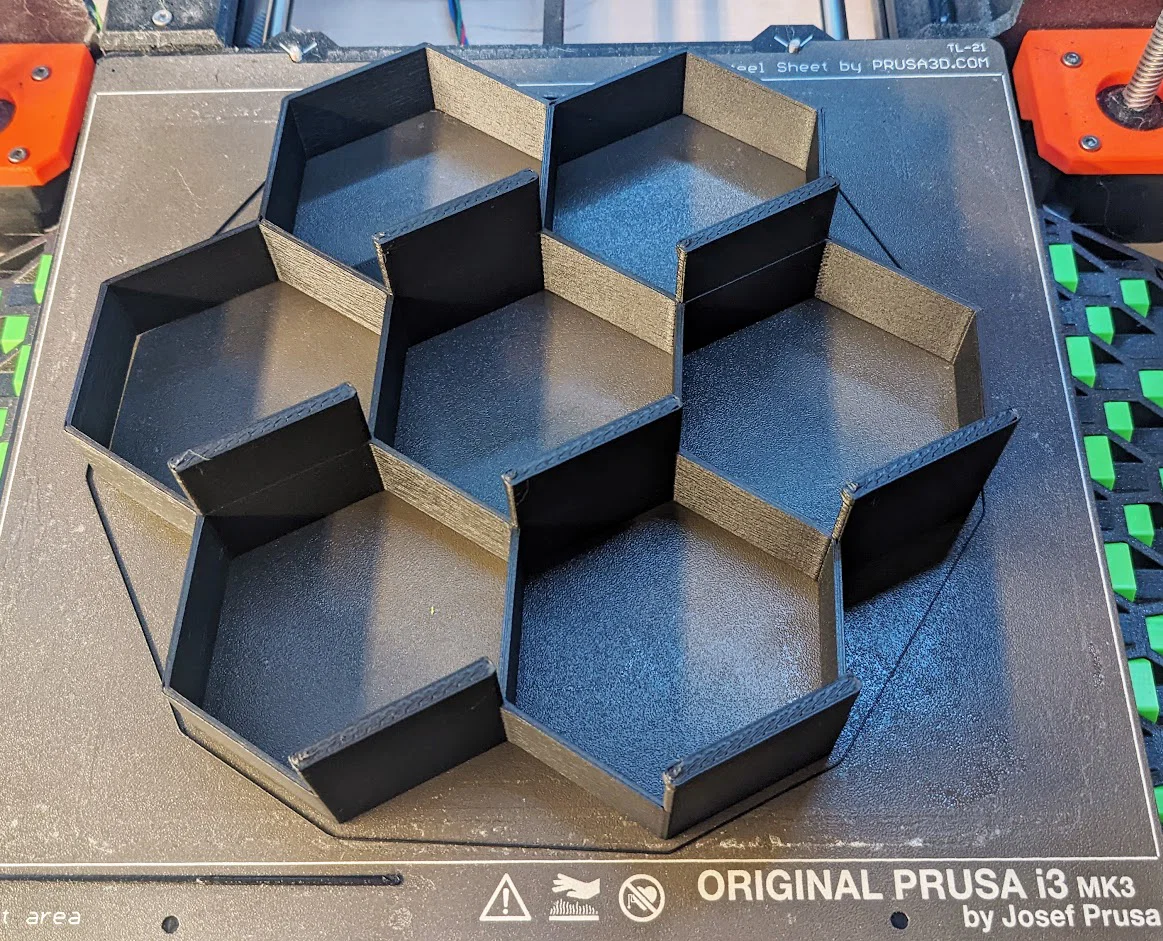

Trong file OpenSCAD còn nhiều kiểu kết hợp hình dáng khác mà mình chưa xuất file ra hết. Tường nhà mình hiện tại chỉ dùng loại 7 ô lục giác (cả loại có lưng và loại trống) vì nó phù hợp với thiết kế mình mong muốn.

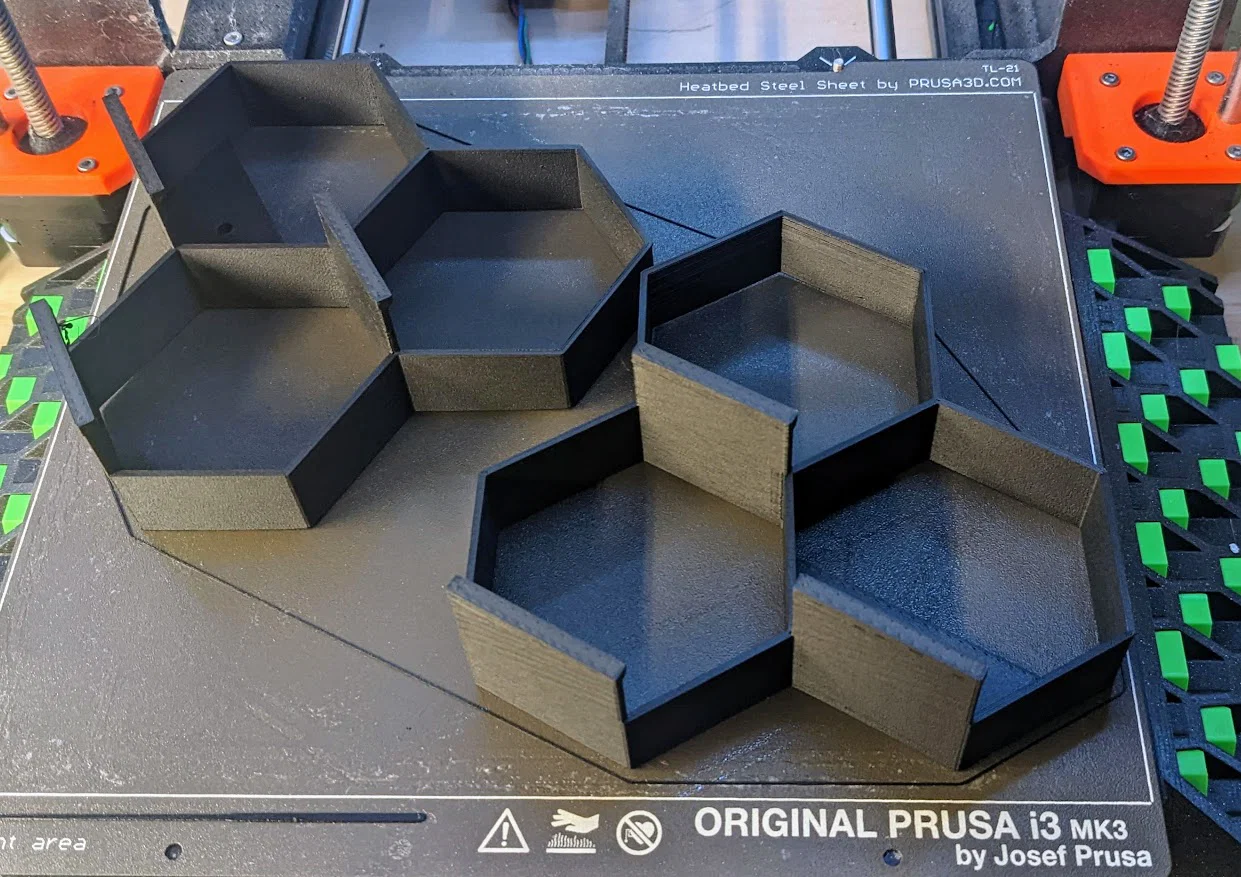

Cập nhật 23/11/22: Đã thêm các tùy chọn 2T, 2R và 2L vì mình muốn có thêm các tùy chọn 2 ô lục giác để lấp đầy những khoảng trống.

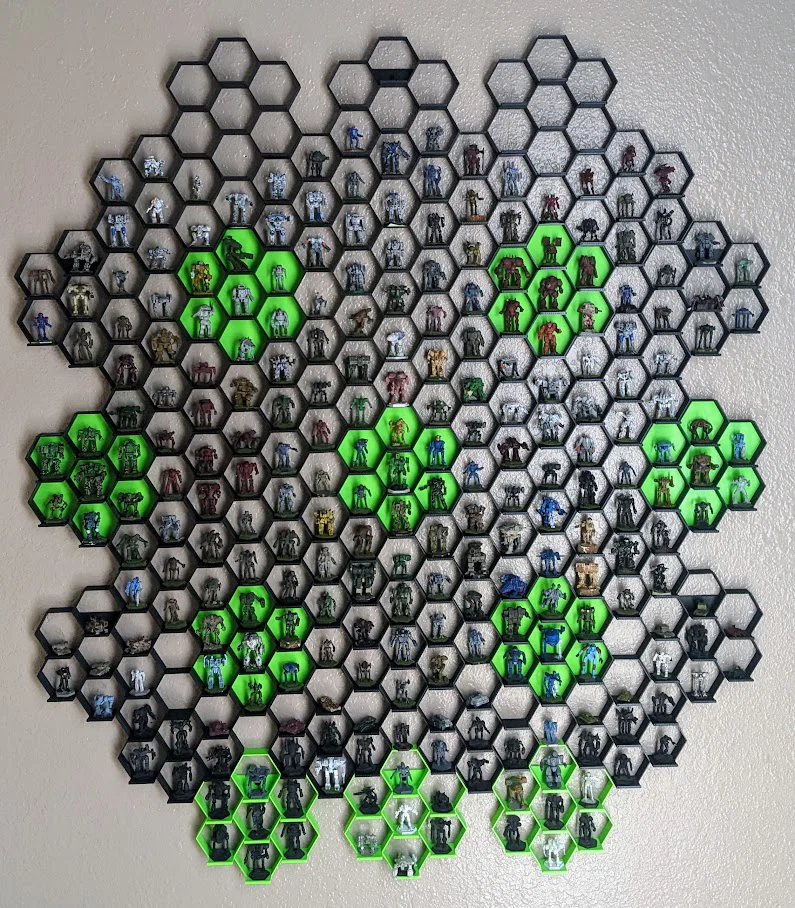

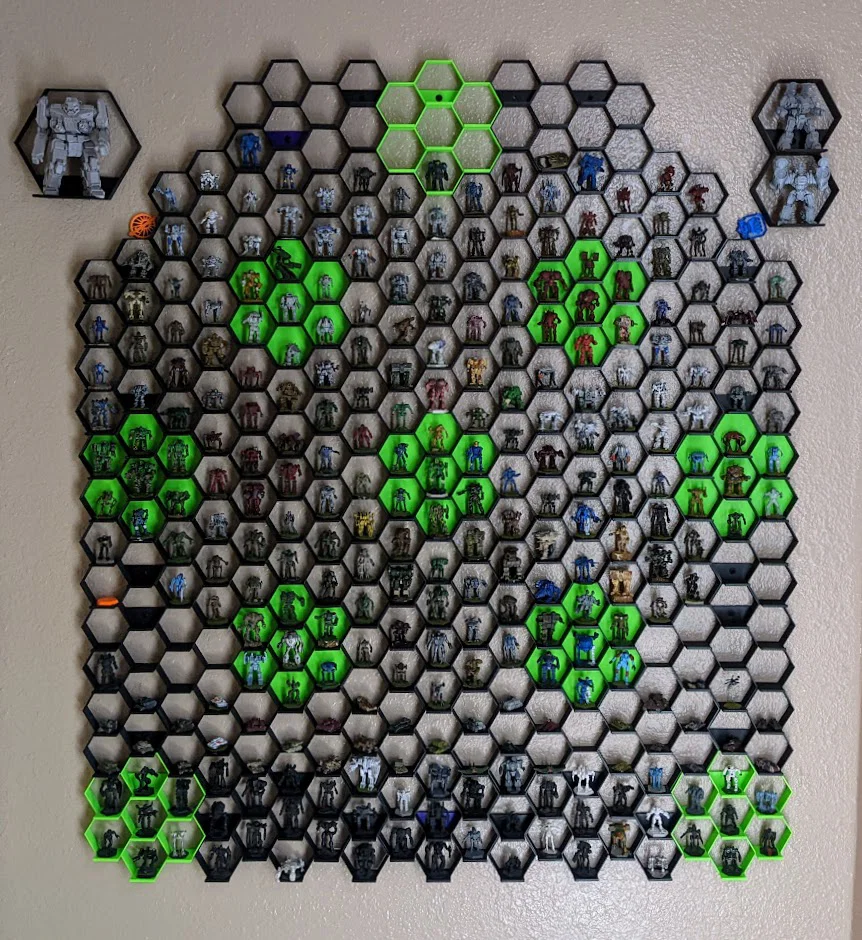

Cập nhật 26/11/22: Mình đã đăng hình ảnh hoàn thiện (tạm thời) của bức tường. Mình dùng file scad để tạo ra các ô lục giác cho một vài bản in kích thước 5 inch và 7.5 inch. Mình đã sử dụng https://hexagoncalculator.apphb.com/ để xác định kích thước “đỉnh đến đỉnh” chính xác cho các bản in lớn hơn.

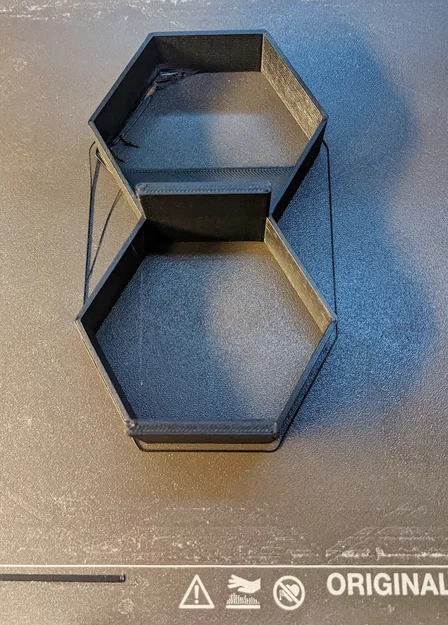

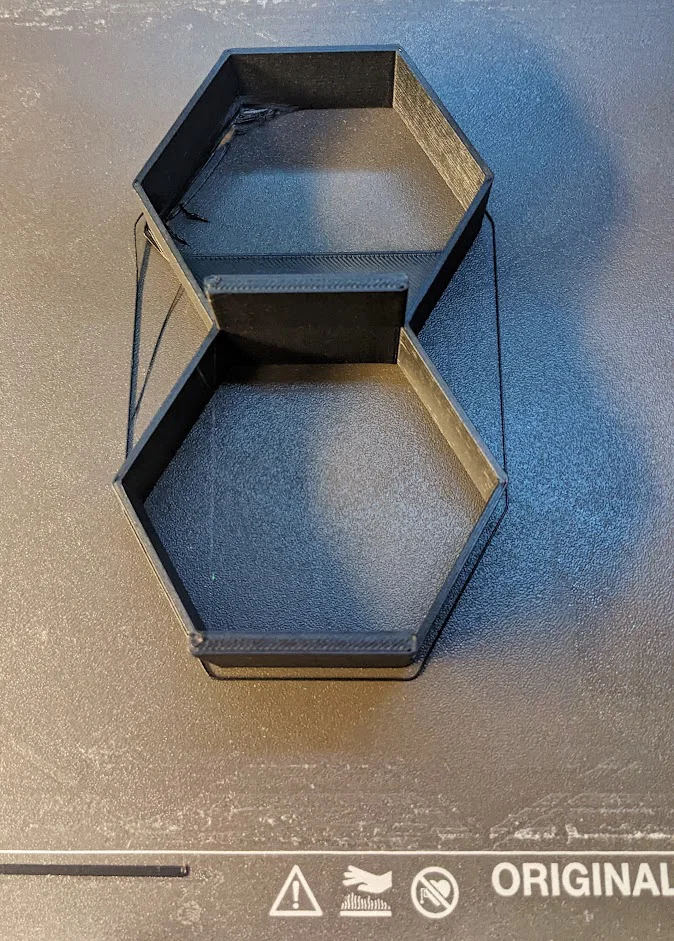

Cập nhật 12/06/26: Đã thêm tùy chọn 1 ô lục giác và tùy chọn 2 hoặc 3 ô theo chiều dọc. Đã cập nhật file SCAD.
