Giao diện khuôn mặt Pimax Dream Air và bộ chuyển đổi dây đeo Apple

Nếu thiết kế này hữu ích cho bạn, và chỉ khi bạn muốn ủng hộ ZeeFilamentFund, bạn có thể gửi tặng mình một khoản nhỏ, hoàn toàn tự nguyện và tùy tâm nhé! Cảm ơn bạn rất nhiều https://ko-fi.com/zeeflyboy. Gửi lời cảm ơn chân thành đến những bạn đã ủng hộ, mình rất trân trọng điều đó.

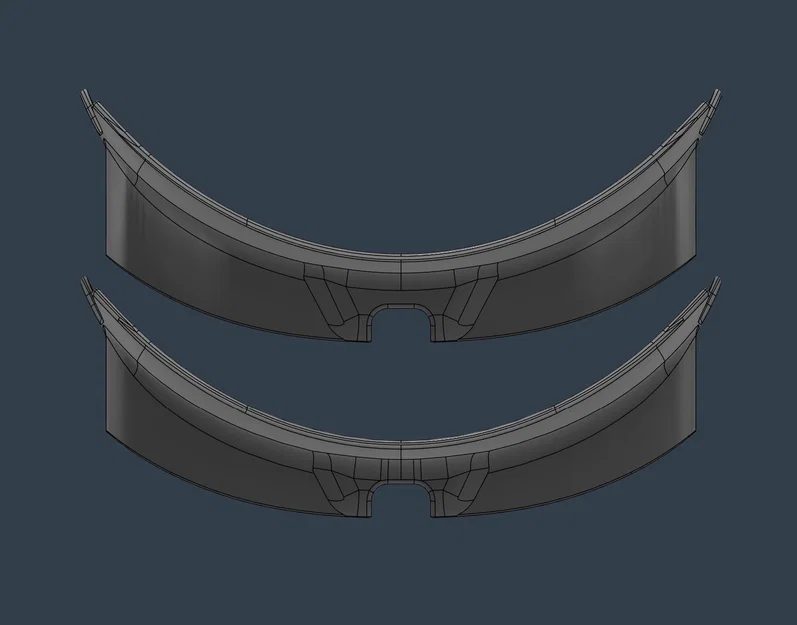

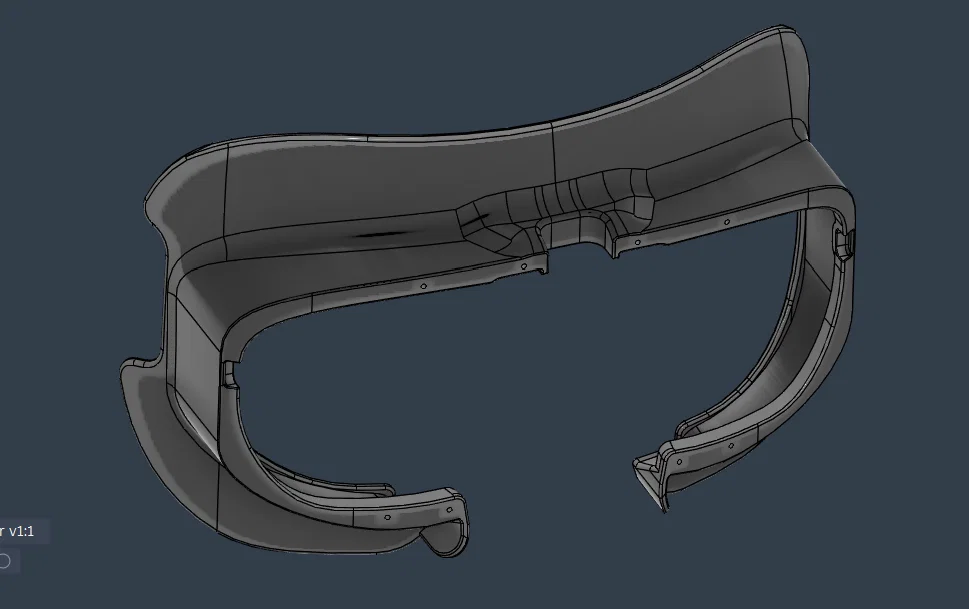

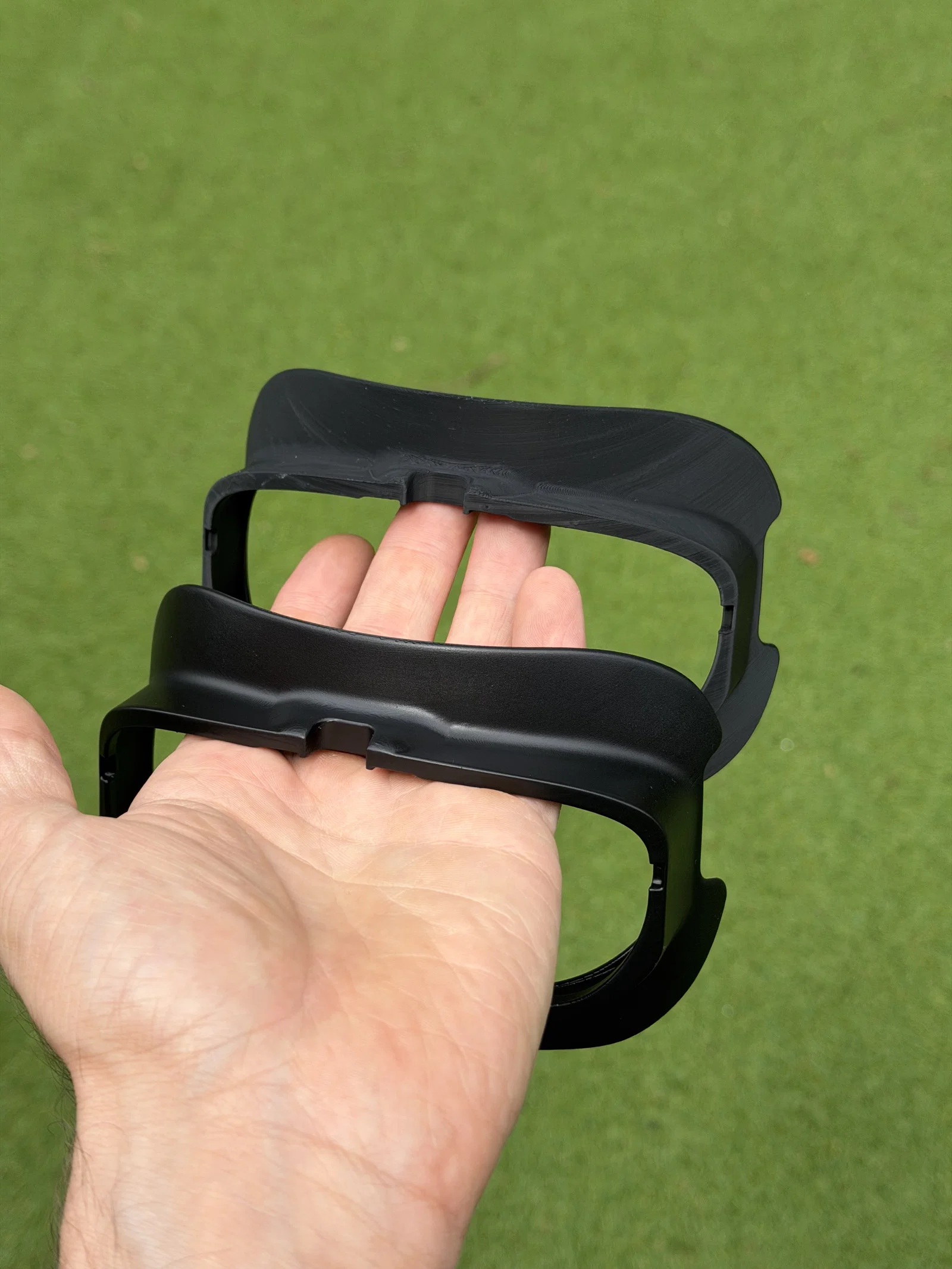

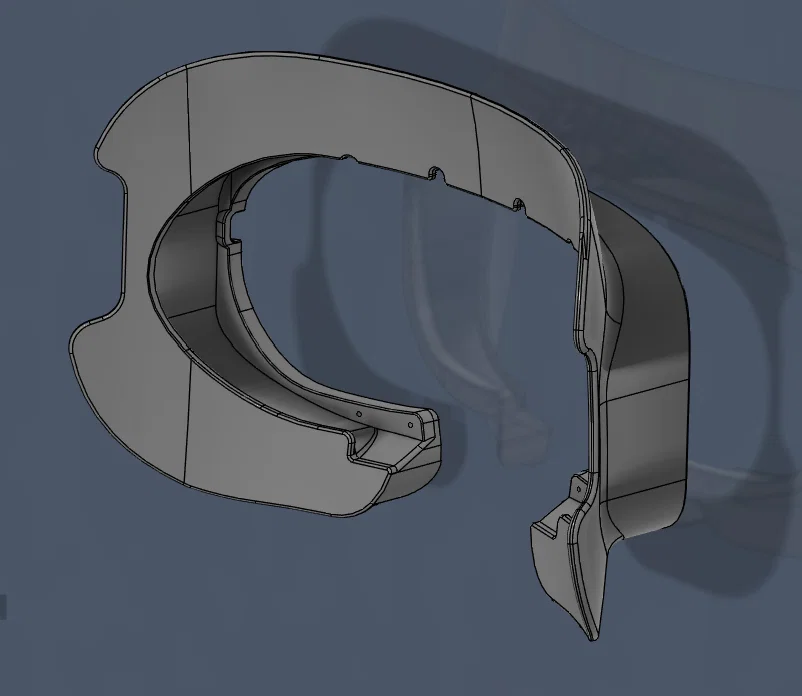

Sau khi Pimax công bố một số file CAD, mình đã thiết kế lại hoàn toàn giao diện khuôn mặt (facial interface) công thái học... bao gồm phần cắt cho cổng USB và giữ cho các đường dẫn lưu thông khí được thông thoáng.

Thiết kế này tái sử dụng khung kim loại mặc định của Pimax, có thể tháo rời dễ dàng bằng tuốc nơ vít đồng hồ (hình như là đầu PH00) và hoàn toàn có thể lắp lại như cũ mà không gây hư hại nếu bạn cẩn thận không làm hỏng ren ốc. Hãy tháo khung kim loại từ giao diện gốc một cách cẩn thận (rất khuyến khích dùng tuốc nơ vít có từ tính hoặc gắn một cục nam châm neodymium vào tuốc nơ vít thông thường). Lắp khung vào giao diện in, đặt khớp phần trên trước... không nhất thiết phải dùng hết ốc nếu bạn thấy phiền, nhưng ít nhất hãy lắp 4 ốc bên trong... 4 ốc bên ngoài là tùy chọn. Nếu khó vặn ốc, có thể do dung sai khi in... bạn có thể mở rộng lỗ bằng mũi khoan 1mm (file in mình đã để sẵn kích thước 1.2mm để dễ dàng hơn).

Khi gắn giao diện mới, hãy lắp phần dưới trước rồi xoay phần trên vào vị trí, đảm bảo chốt định vị trên khung được lắp khít hoàn toàn.

Ban đầu mình chỉ ra mắt phiên bản ưa thích của cá nhân mình, là bản gần nhất, dành cho đệm dày của Studioform (12mm). Bạn có thể dùng thêm miếng đệm (spacer) và các loại đệm khác để điều chỉnh độ vừa vặn. (Lưu ý - bản Nominal hiện đã có, cách ống kính xa hơn 3mm nếu bản Max quá gần với bạn).

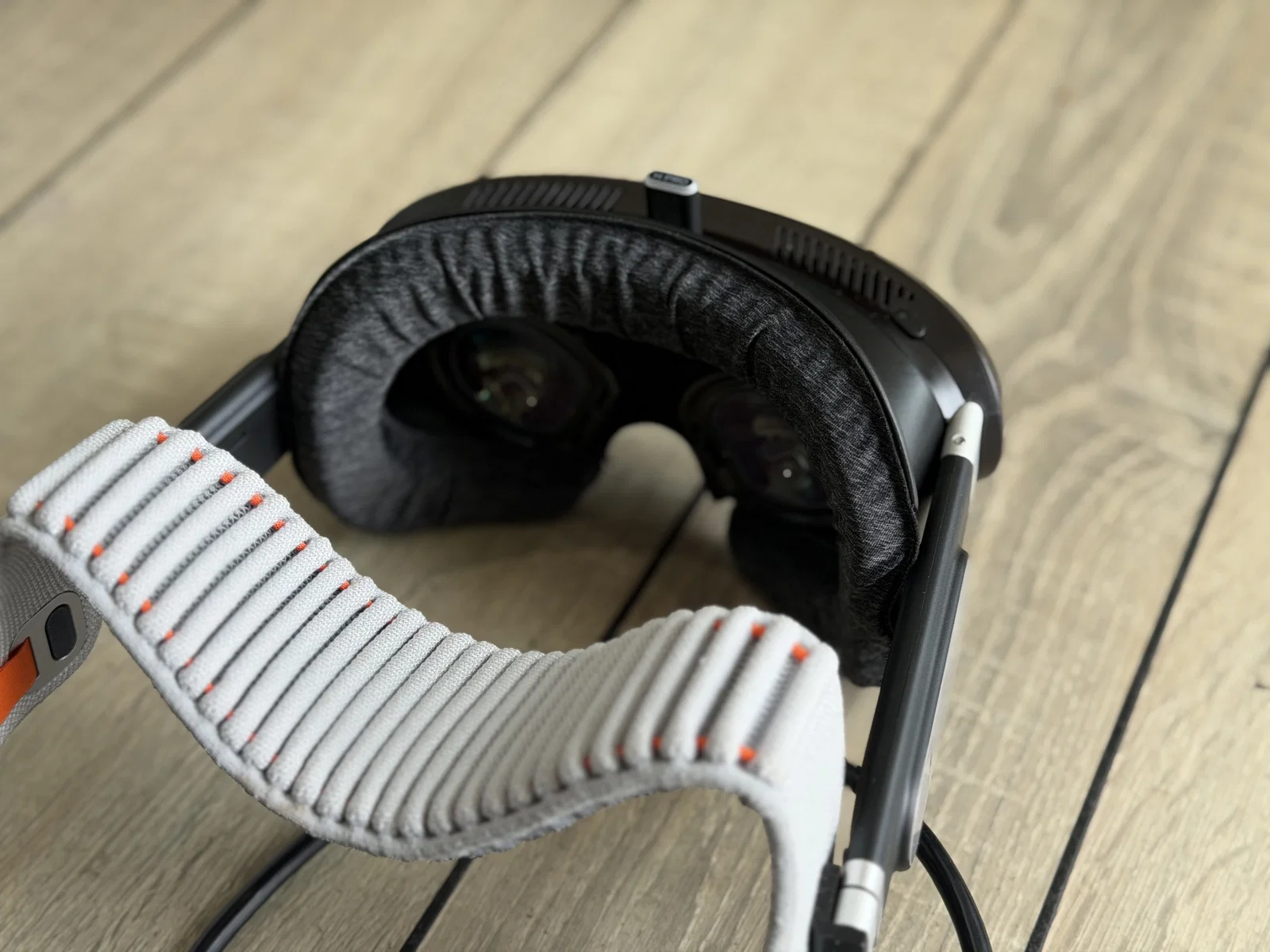

Các loại mút (foam) khuyên dùng là của Studioform, cá nhân mình thấy loại vải là thoải mái nhất - cứ thay chúng định kỳ và coi như đồ dùng một lần nhé!

Nếu bạn định mua những món này và muốn giúp đỡ ZeeFilamentFund, bạn có thể dùng các link giới thiệu này, bạn không mất thêm chi phí nào mà mình lại nhận được chút ít hoa hồng:

Bộ đầy đủ: Pimax Dream Air DIY Face Pad Modders Kit | Studioform Creative Mút 12mm: Thick Replacement Face Pads For Pimax Dream Air X1-P Interface 12mm (2 Pack) | Studioform Creative Mút 8mm: Replacement Face Pads For Pimax Dream Air X1-P Interface Standard 8mm (2 Pack) | Studioform Creative Mút 3mm: Ultra Thin Replacement Face Pads For Pimax Dream Air X1-P Interface 3mm | Studioform Creative

Nếu bạn không muốn tự làm (DIY) - Giao diện full của Studioform: Pimax Dream Air Interface X1-P Kit | Studioform Creative

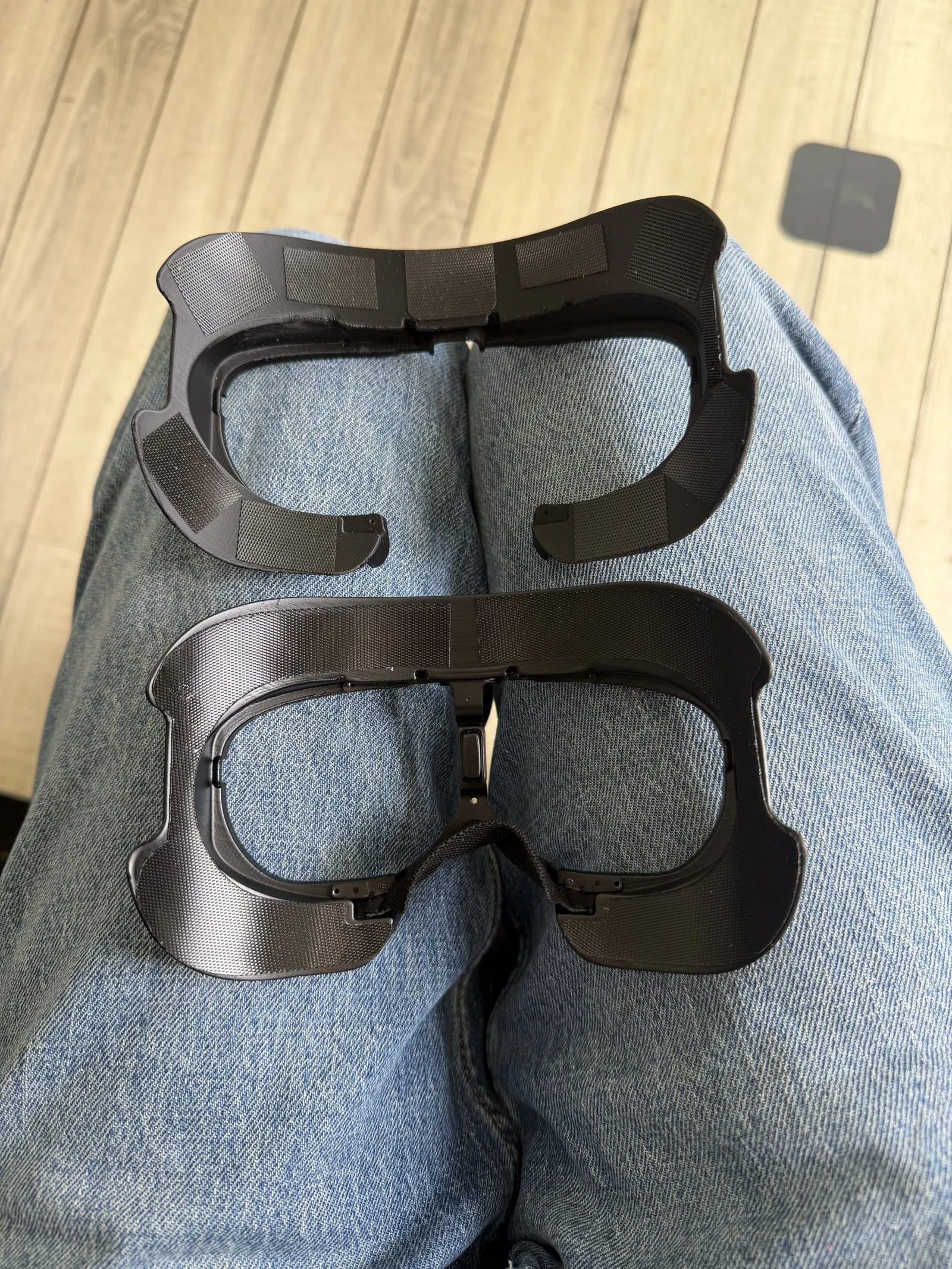

Mình khuyên dùng loại băng dính gai (hook tape) mỏng mà Studioform đang sử dụng. Nếu bạn đã có bộ full của họ, bạn có thể cắt tỉa lại phần velcro gốc một chút là dùng được ngay. Lựa chọn dễ dàng hơn là cắt thành nhiều miếng nhỏ, cách này dùng cũng rất tốt (xem ảnh). Bất kỳ loại băng dính gai nào cũng đều ổn.

Nếu bạn ở Anh và cần in món này nhưng không biết ai có máy in, cứ gửi tin nhắn cho mình nhé.

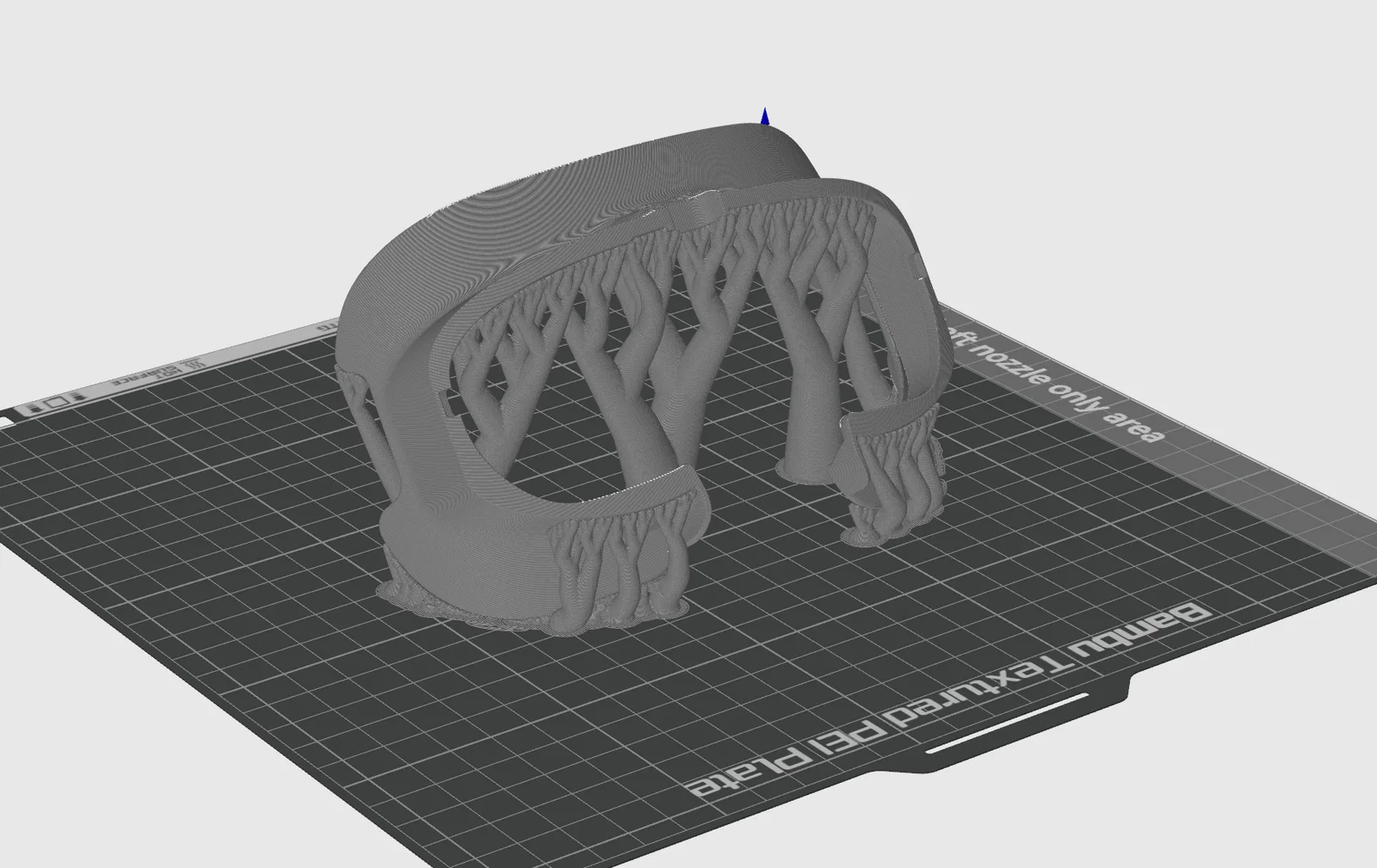

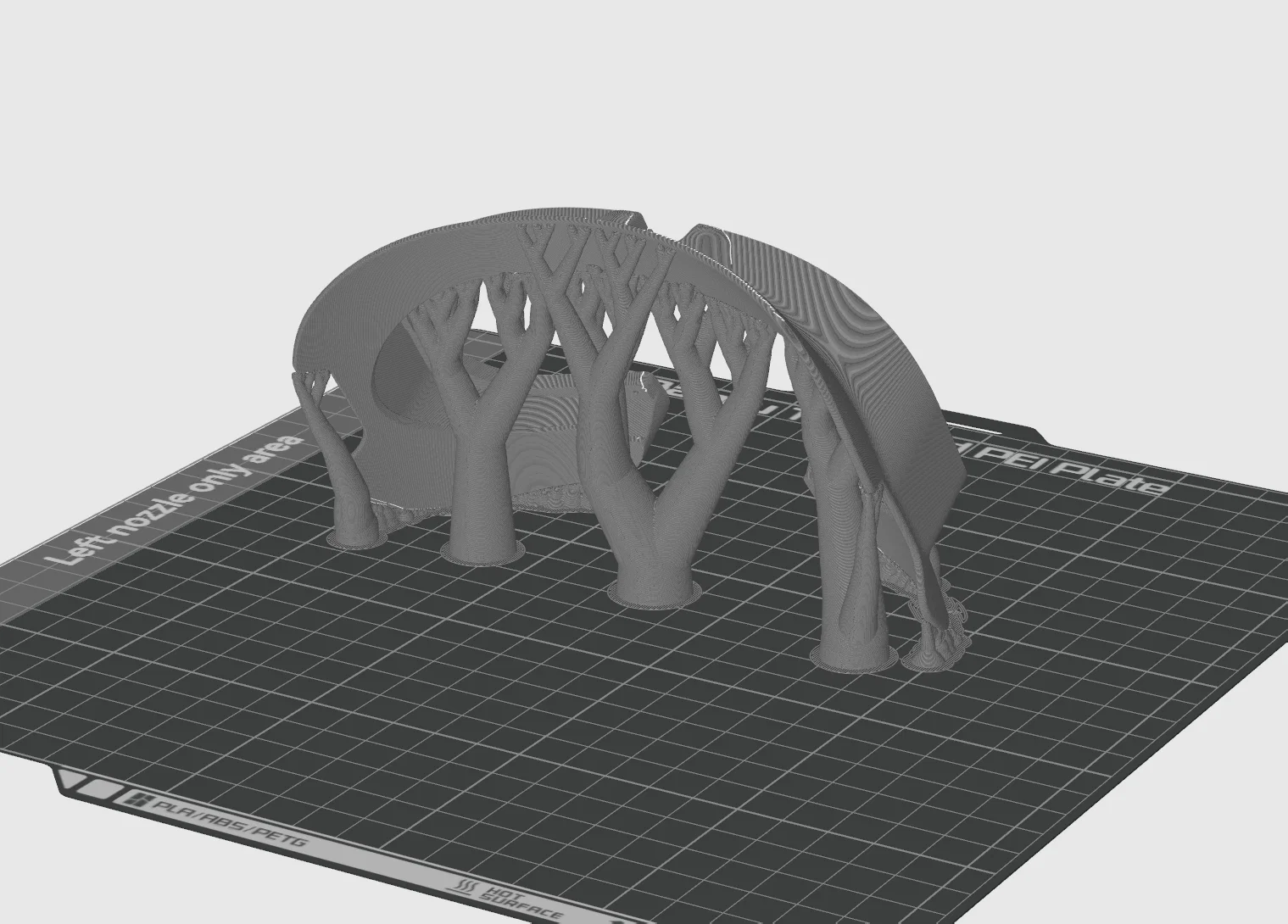

Lời khuyên khi in: Tùy bạn chọn. Tuy nhiên, mình khuyên dùng độ cao lớp in (layer height) khá thấp (vd: 0.16) để cải thiện hiệu suất in các phần nhô ra (overhang). Mình thường nghiêng 125-130 độ so với file STL/3MF và đổi ngưỡng hỗ trợ (support threshold) thành 40 độ để đảm bảo hỗ trợ thật chắc chắn, không bị dịch chuyển.

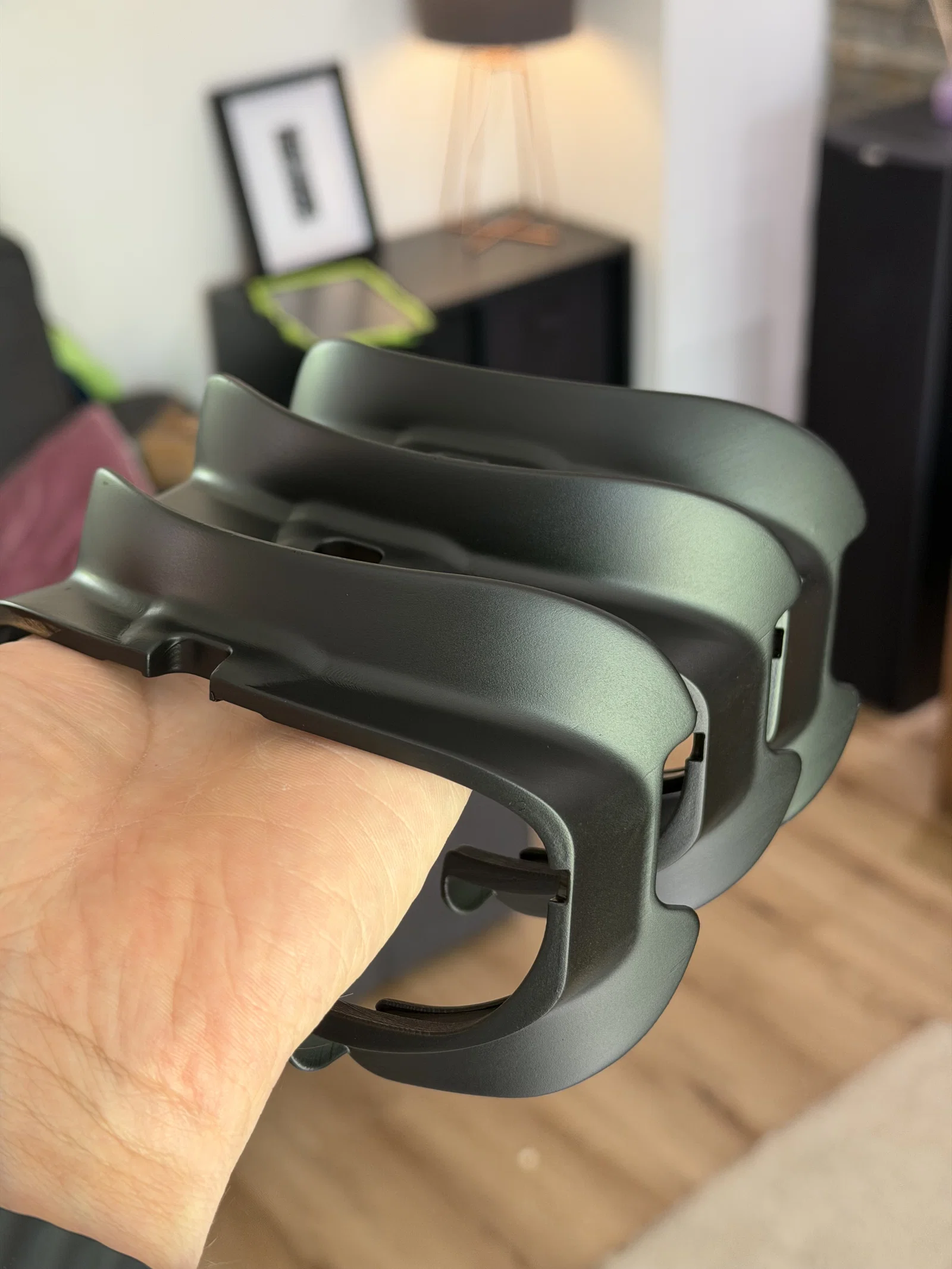

Xử lý sau in: Cẩn thận tháo bỏ vật liệu hỗ trợ và mình khuyên nên chà nhám nhanh các cạnh sắc. Nếu muốn bề mặt đẹp như trong ảnh, hãy chà nhám ướt lần đầu với giấy nhám 240, để khô hẳn. Sau đó sơn nhiều lớp sơn lót (filler primer) và để khô hoàn toàn... chà nhám ướt lại với giấy nhám 240 hoặc 400 rồi sơn thêm một lớp lót thật mỏng cuối cùng. Hoàn thiện với loại sơn bạn chọn, chỉ cần chọn loại sơn khá bền... mình đã dùng sơn cản trước xe hơi màu đen thông dụng.

Lịch sử thiết kế:

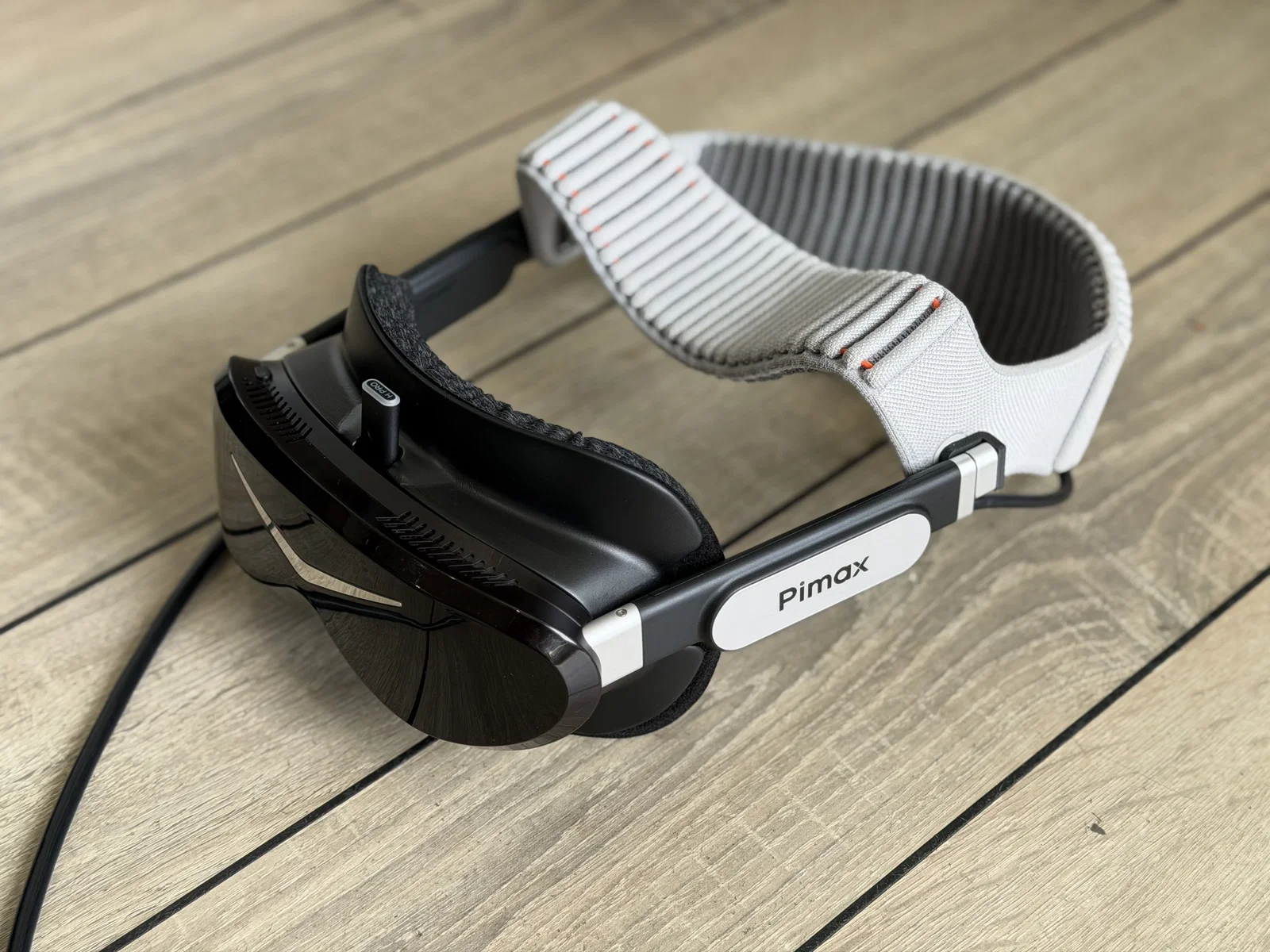

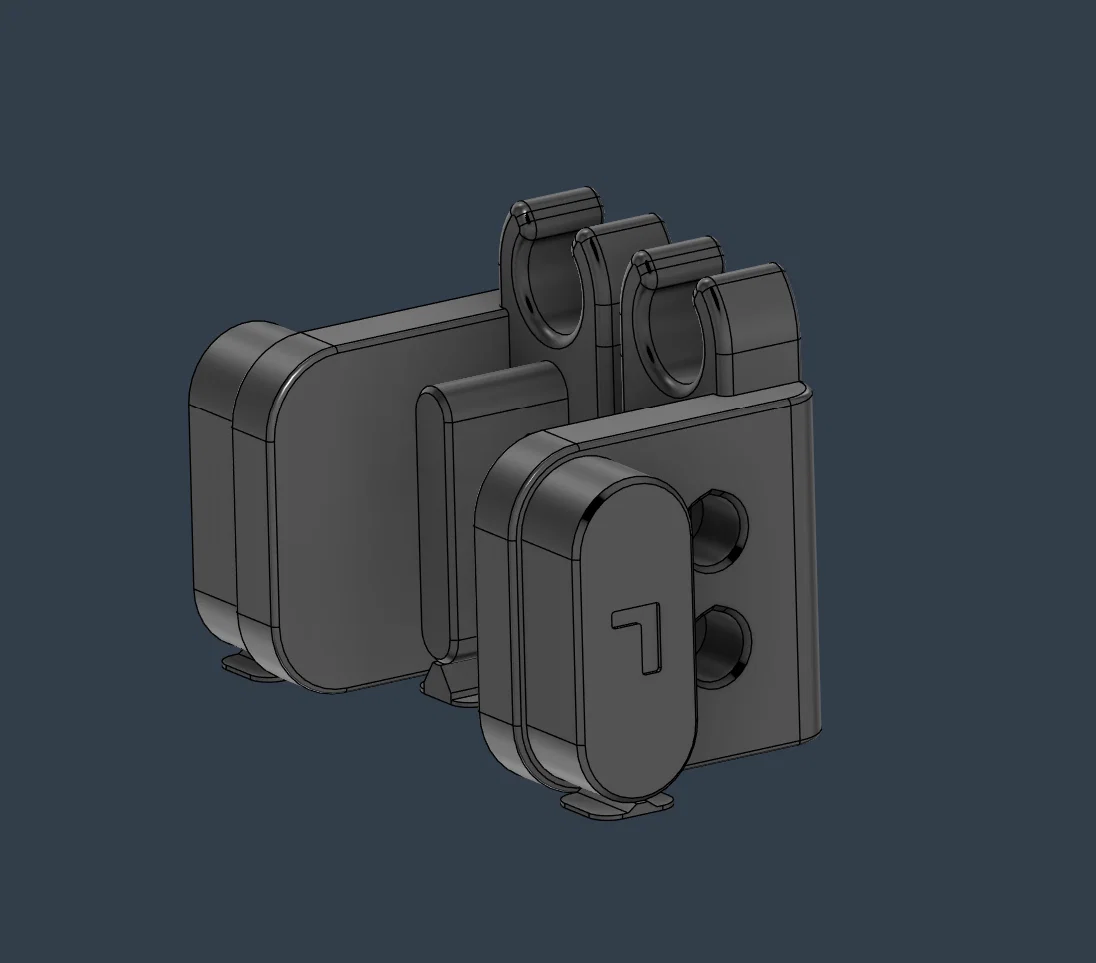

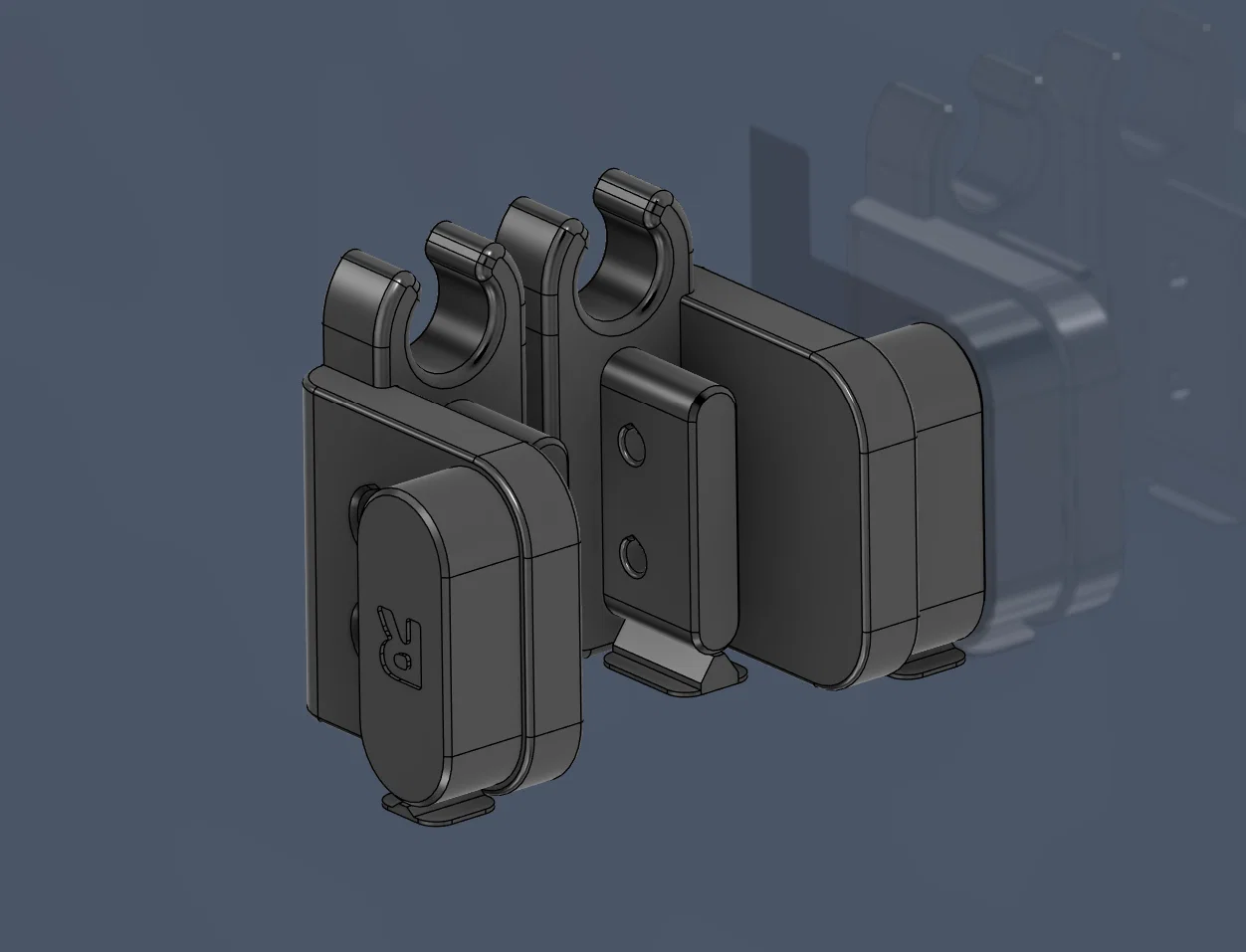

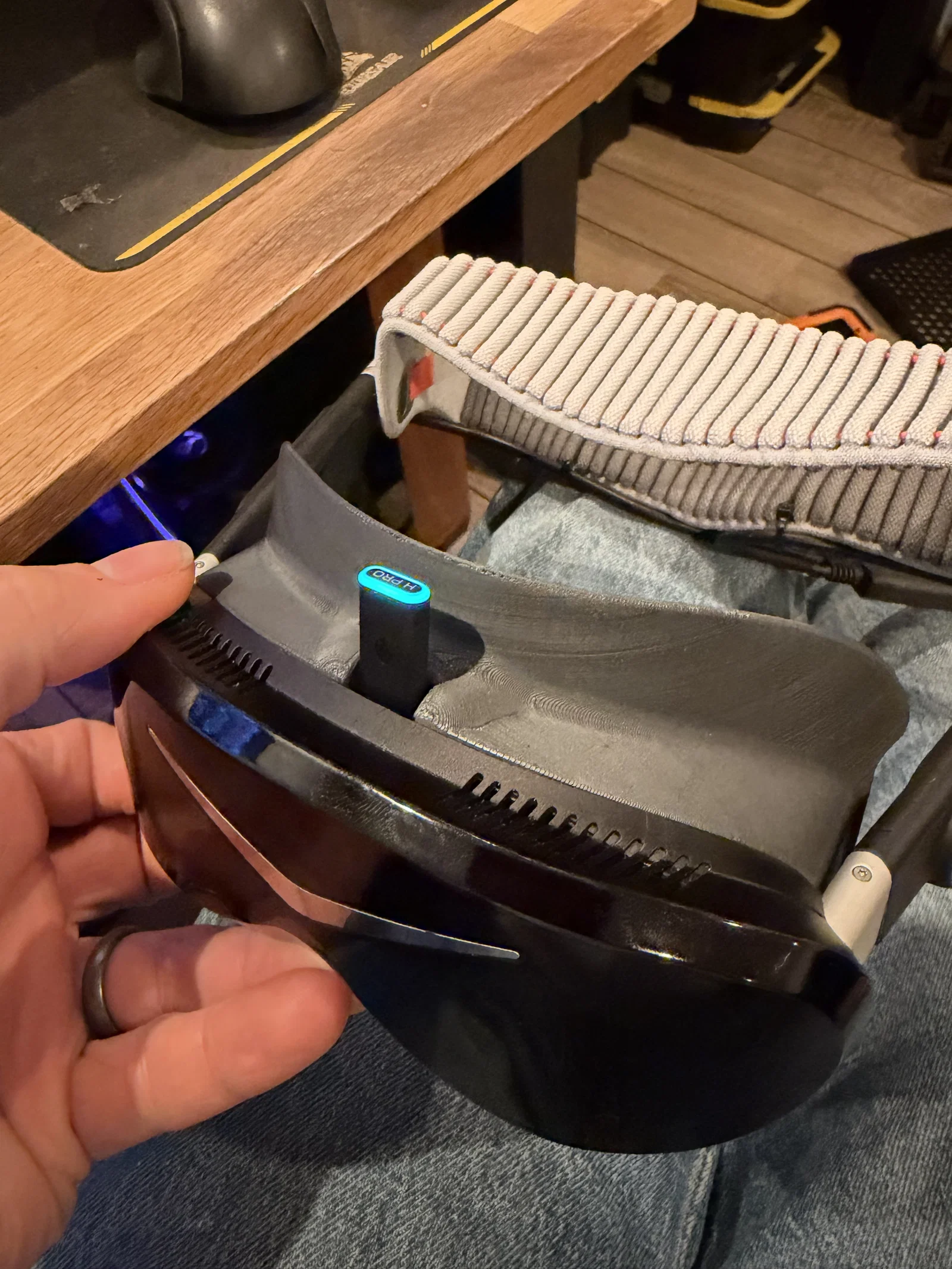

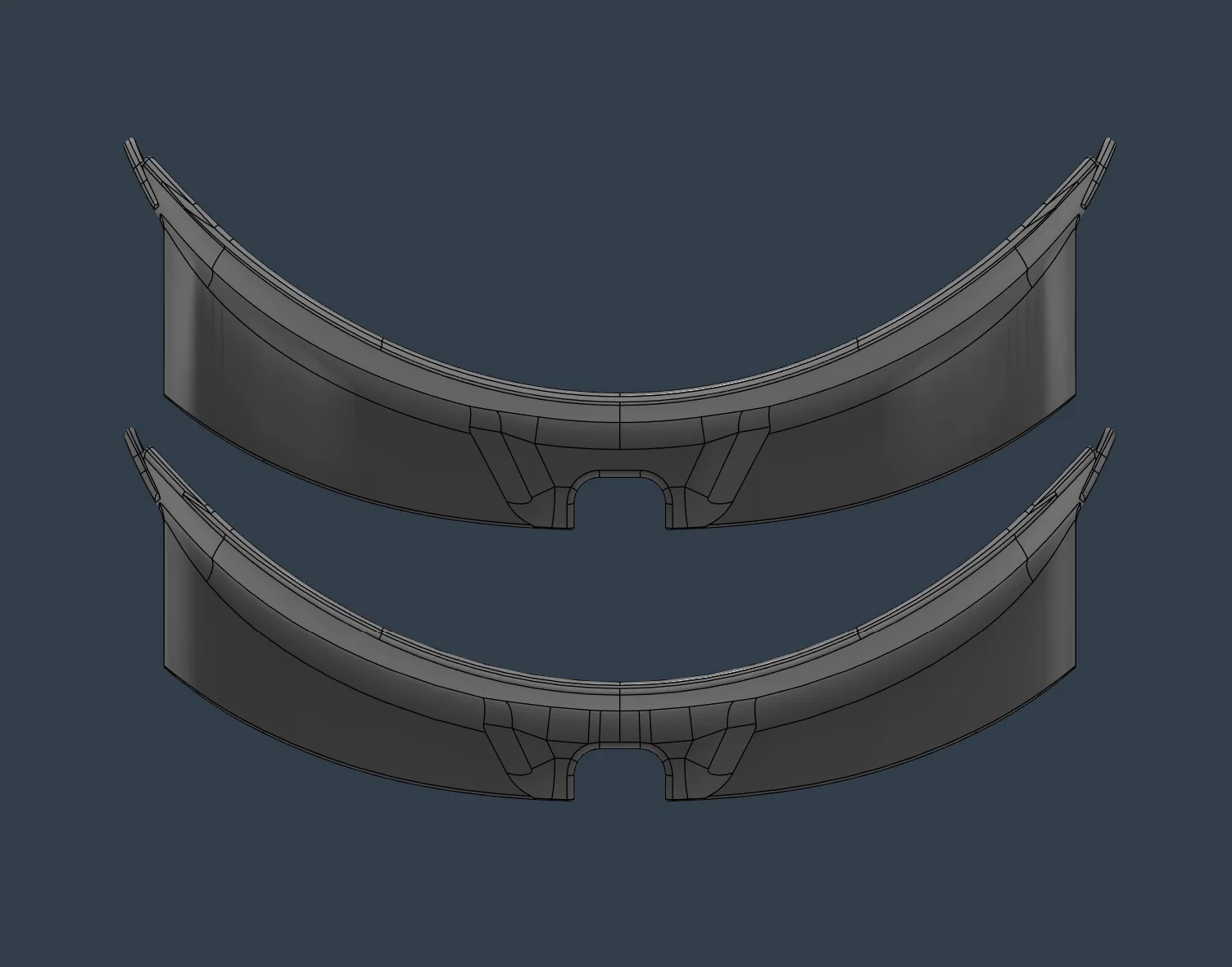

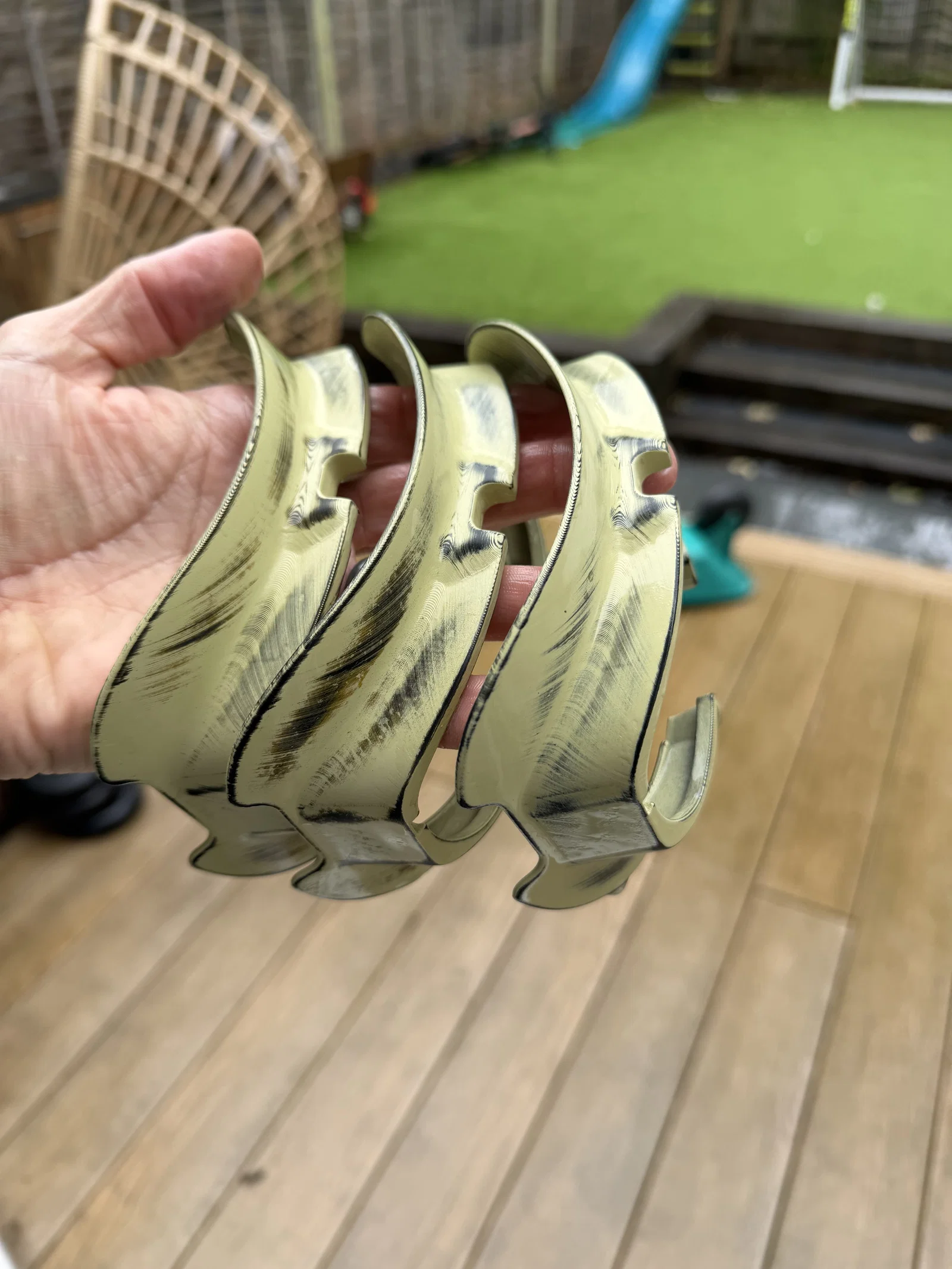

CẬP NHẬT 20/05/26 - v3: Mình đã mở rộng lỗ bắt vít thêm 0.2mm để bắt vít dễ hơn. CẬP NHẬT 21/05/26 - Thêm biến thể có lỗ thông hơi phía dưới để hỗ trợ lưu thông khí. CẬP NHẬT - 24/05/26 - Chỉnh sửa lỗ bắt vít thông suốt để dễ dàng dùng mũi khoan 1mm xử lý dung sai in. CẬP NHẬT - 24/05/26 - Thêm các biến thể "Nominal" (có/không thông hơi) giúp bạn xa hơn ống kính 3mm. CẬP NHẬT - 24/05/26 - Thêm bộ chuyển đổi dây đeo Apple (Apple strap adaptors), lấy cảm hứng từ Ancilliary. Hãy in dọc để tối ưu độ bền, 4 vách để đảm bảo 100% độ đặc. CẬP NHẬT - 30/05/26 - v5 Max Cushion: Mở rộng khe USB để vừa với dongle âm thanh độ trễ thấp Creative BT-W6 và cải thiện phần đỡ khung cho vừa vặn hơn với kính. CẬP NHẬT - 31/05/26 - v6 Nominal: Đường nét tinh tế hơn, cải tiến USB từ v5 Max và thiết kế lại phần đệm lót để vừa với miếng đệm Studioform tốt hơn.
