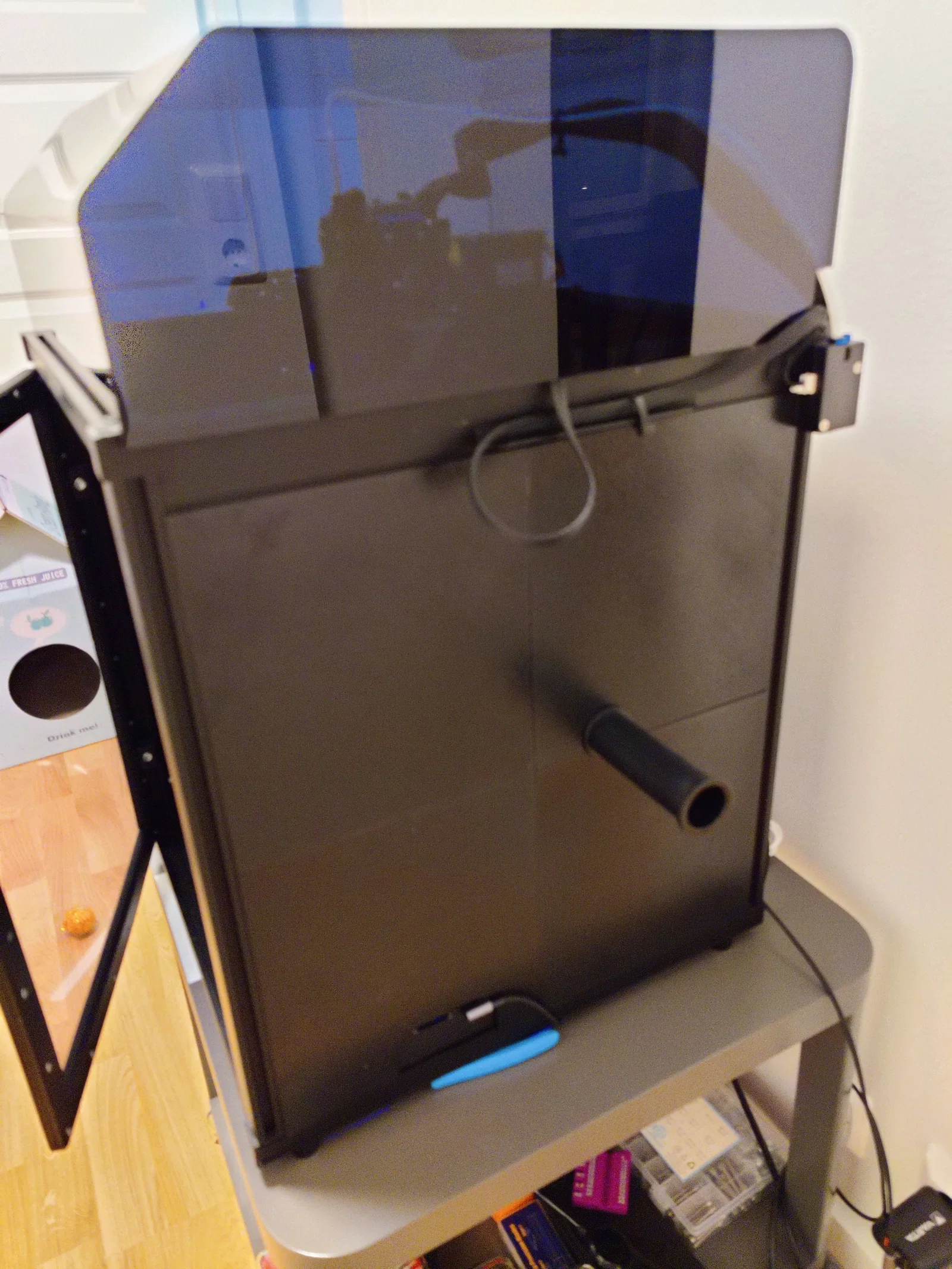

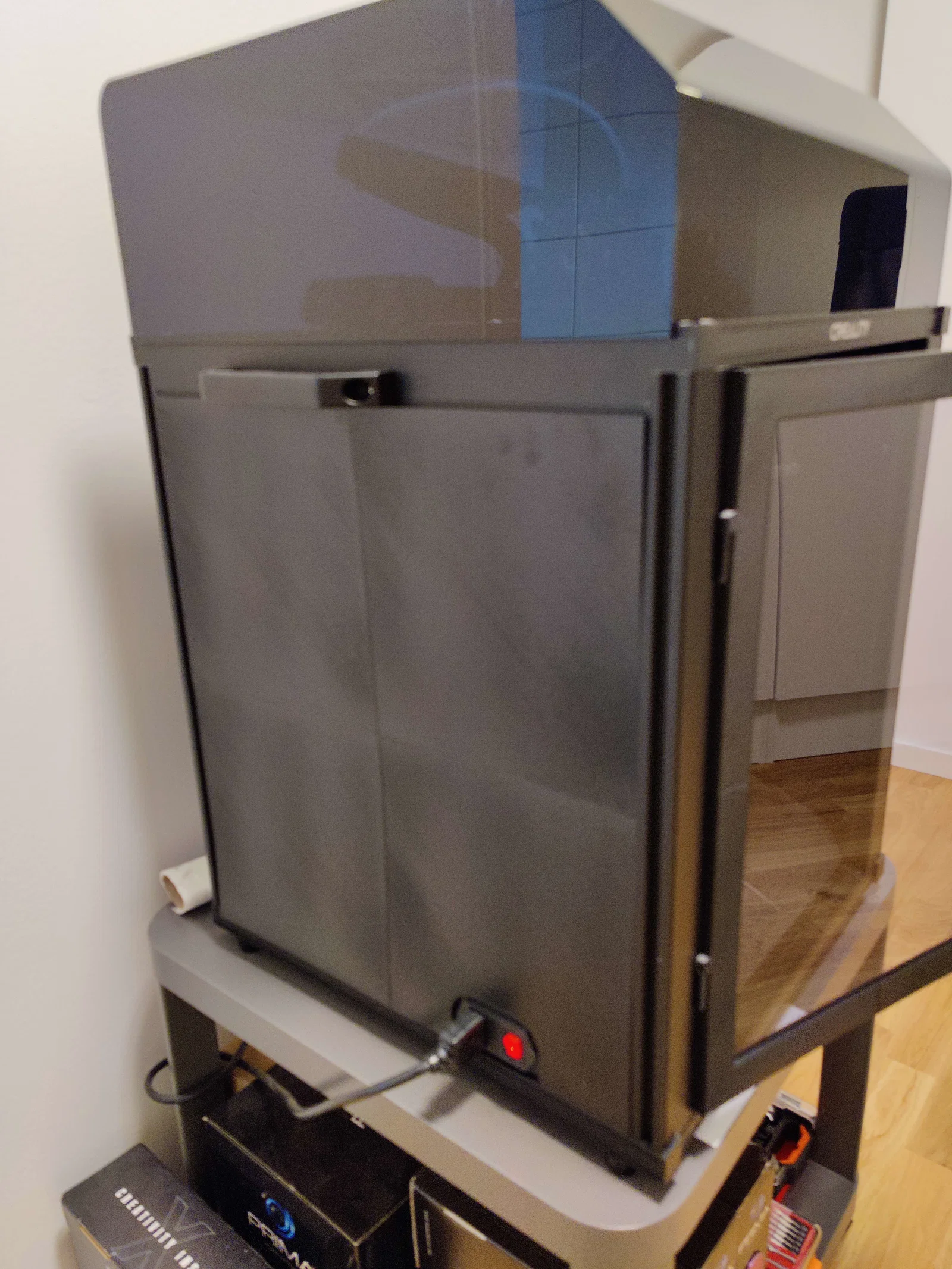

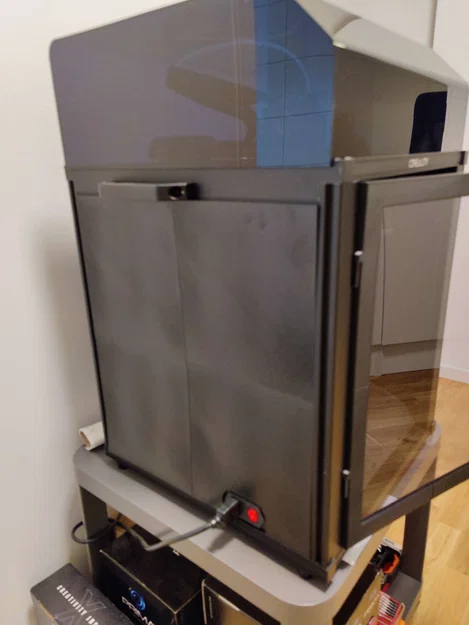

Bộ vỏ bảo vệ (Enclosure) tự in cho Ender 5 S1

Bộ vỏ bảo vệ (enclosure) in 3D này đã được mình nghiên cứu từ đầu năm nay và giờ mình mới tự tin đăng tải lên đây. Tất cả các tấm panel đều đã được tính toán tỉ lệ cho việc in bằng nhựa ABS, bao gồm cả độ co ngót của vật liệu. Khi lắp ráp xong, các tấm panel sẽ khít vừa đủ để khi siết ốc, nó tạo ra một lực căng nhẹ giúp các cạnh mỏng không bị rung lắc nhiều. Tuy nhiên, mình khuyên các bạn nên dán thêm một lớp chống ồn vào các mặt bên để tránh hiện tượng kêu lọc cọc khi in ở tốc độ cao.

Danh sách vật liệu cần chuẩn bị

• Ít hơn 1kg nhựa ABS
• 16 ốc M5x10 đầu trụ (socket head)
• 16 đai ốc búa M5 (hammer nuts)
• 24 ốc M3x8 đầu trụ
• 2 ốc M3x12 đầu trụ
• 26 heatset inserts M3x3
• Tấm Acrylic kích thước 284x394x3mm
• Miếng dán chống ồn ô tô mỏng (tùy chọn)

Hướng dẫn in

In với chiều cao lớp in (layer-height) 0.2mm và bắt buộc dùng nhựa ABS. Hầu hết các chi tiết không cần buồng in, nhưng các phần cửa có thể bị cong vênh nhẹ nếu in không có buồng. Việc cong vênh nhẹ ở cửa không sao cả vì tấm acrylic sẽ giúp định hình lại cho thẳng.

Lắp ráp

In tất cả các chi tiết của một mặt và lắp lại với nhau bằng đai ốc in sẵn, đai ốc nên vừa khít, bạn có thể cần chỉnh tỉ lệ (scale) to nhỏ một chút để lắp vào vừa ý. Sau khi xong một mặt, bạn lắp ốc M5 và đai ốc vào các trụ, sau đó trượt từng mặt vào khe nhôm định hình bằng cách uốn nhẹ tấm panel. Siết nhẹ từng ốc, sau đó siết chặt dần dần luân phiên các bên để tạo lực căng đều cho tấm panel. Nếu lắp đúng, tấm panel sẽ ở trạng thái hơi căng nhẹ.

Cập nhật (15-06-2026): Đã thêm file STEP để các bạn có thể tùy chỉnh hoặc remix thêm.
