Giá treo U6 Mesh và U7 Mesh kèm quản lý cáp

Cảm ơn bạn đã ủng hộ mình!

Đây là một mẫu 3D miễn phí khác dành cho mọi người. Mình rất thích chia sẻ các mẫu thiết kế của mình, nhưng việc thiết kế, thử nghiệm, tinh chỉnh, tải lên và duy trì chúng tốn khá nhiều công sức. Nếu bạn thấy mẫu này hữu ích, hãy cân nhắc gửi một khoản Ủng hộ nhỏ hoặc Mời mình một ly cà phê. Xin cảm ơn bạn!

Thiết kế

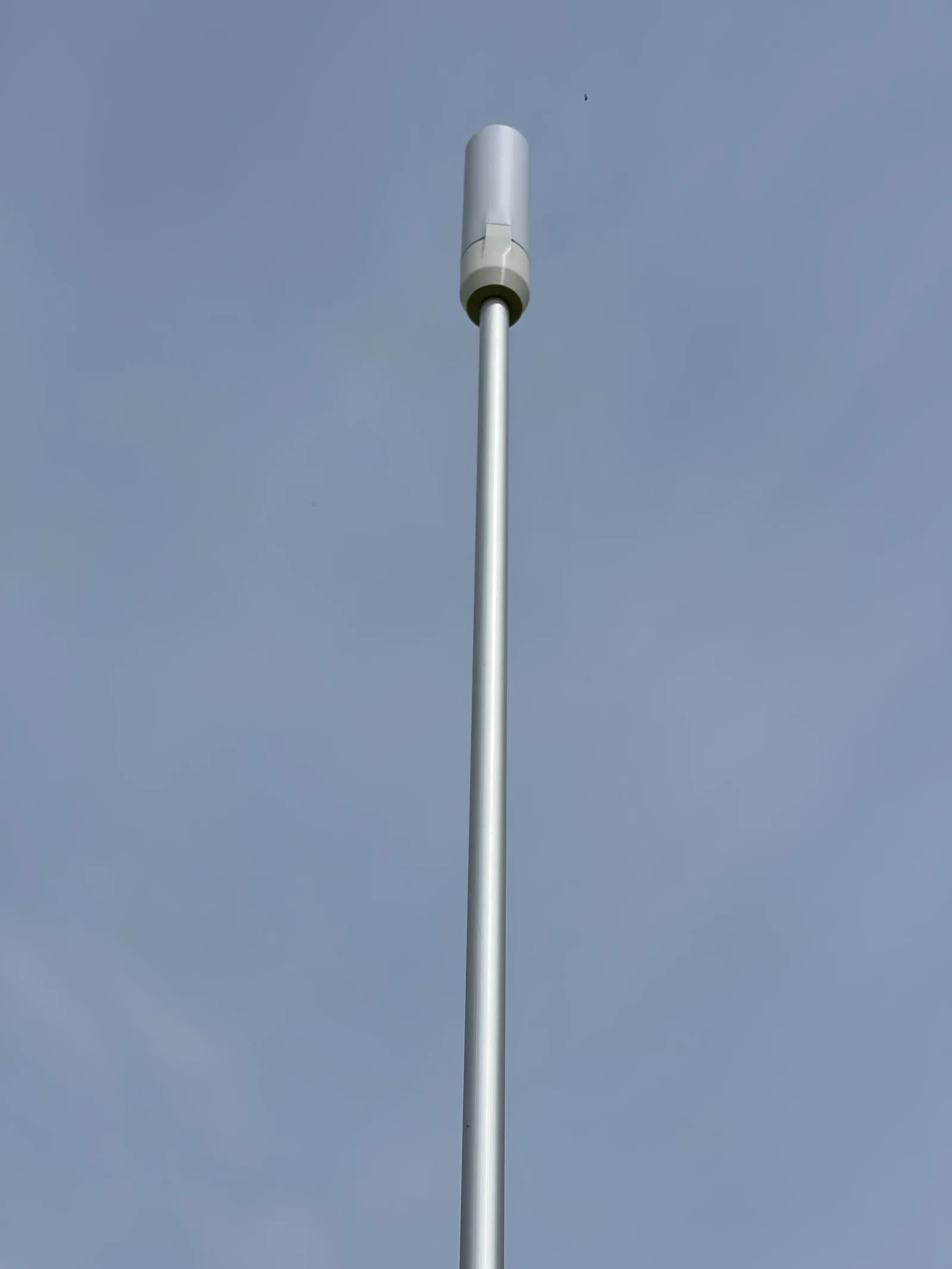

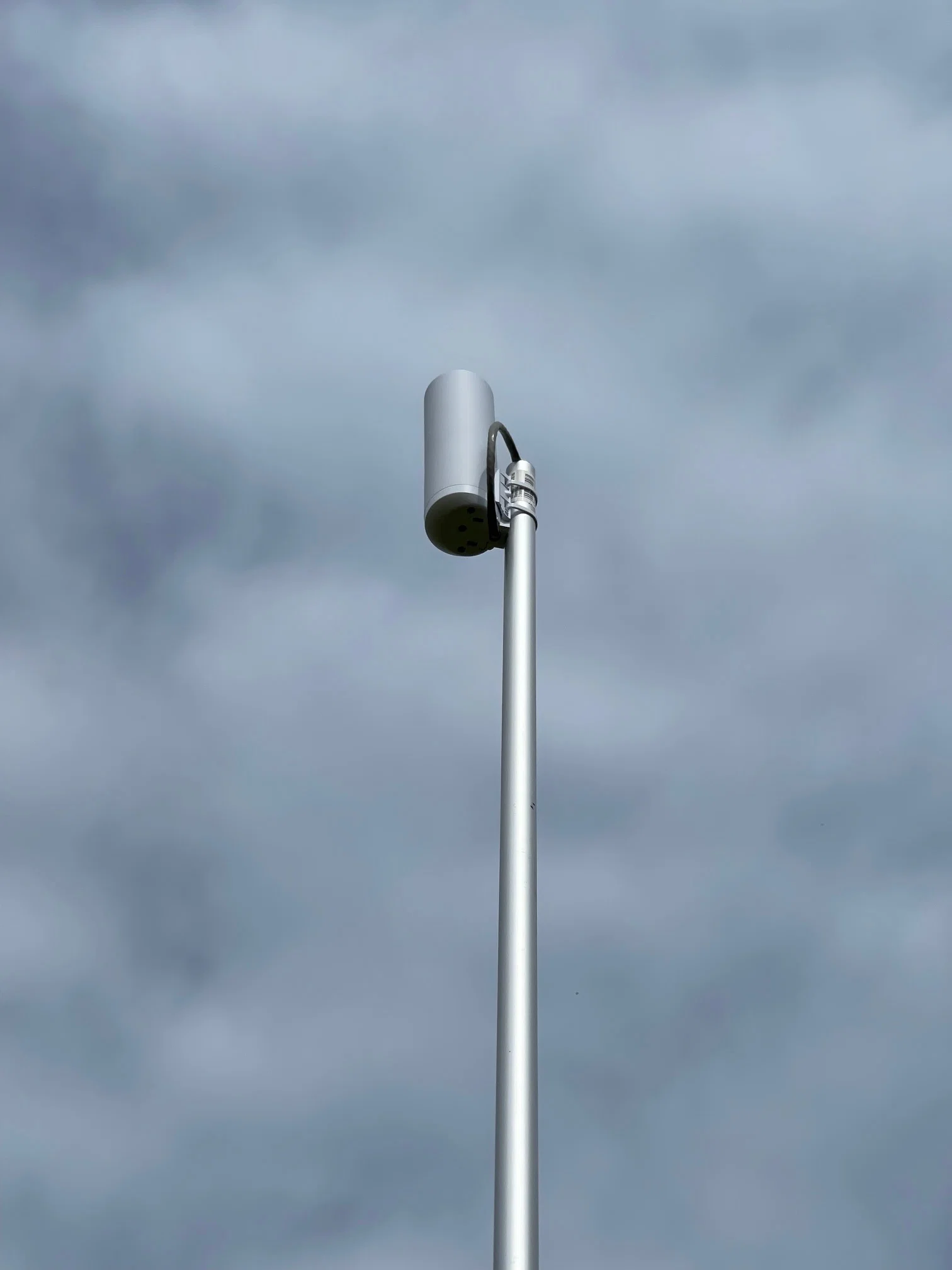

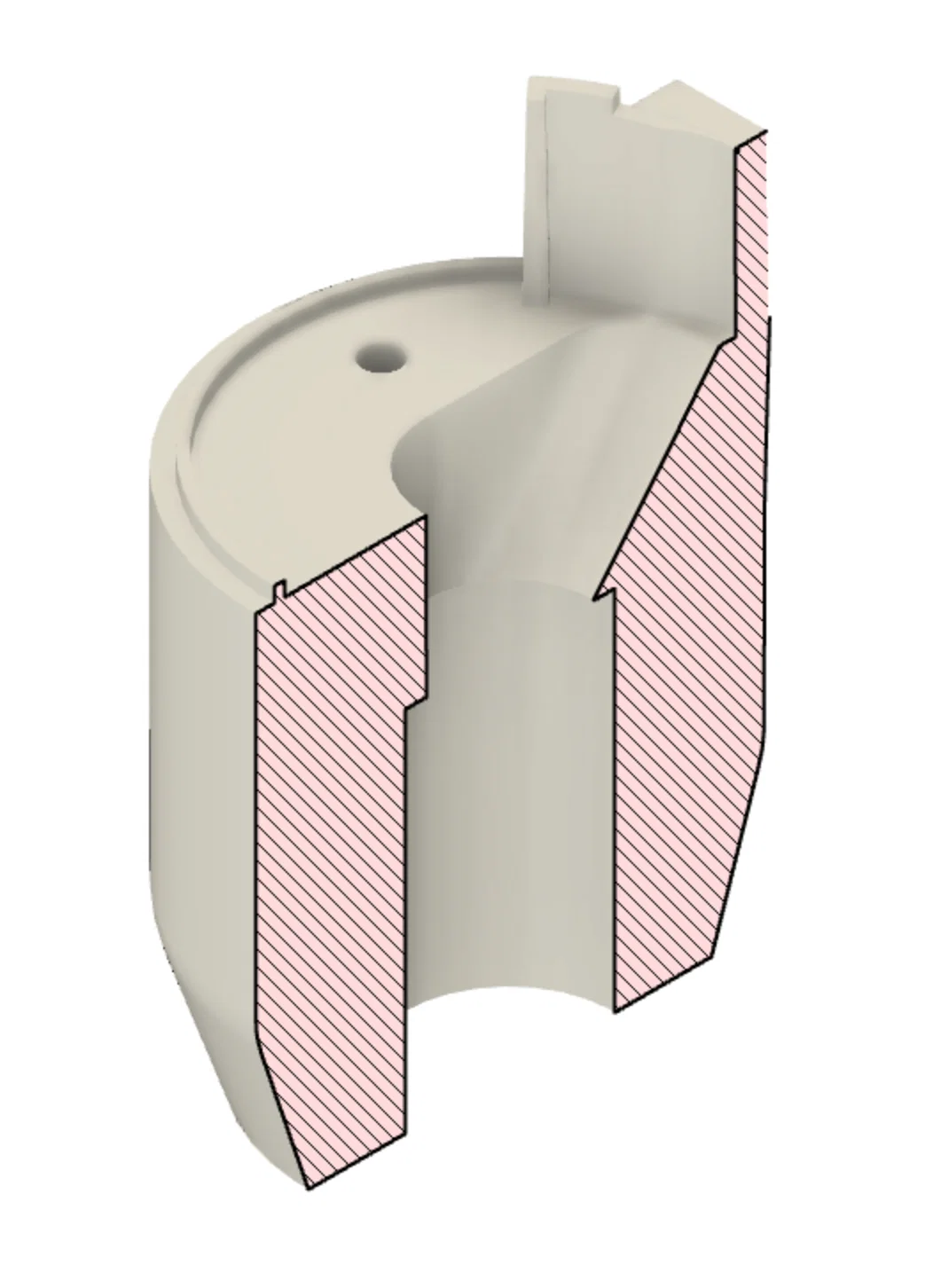

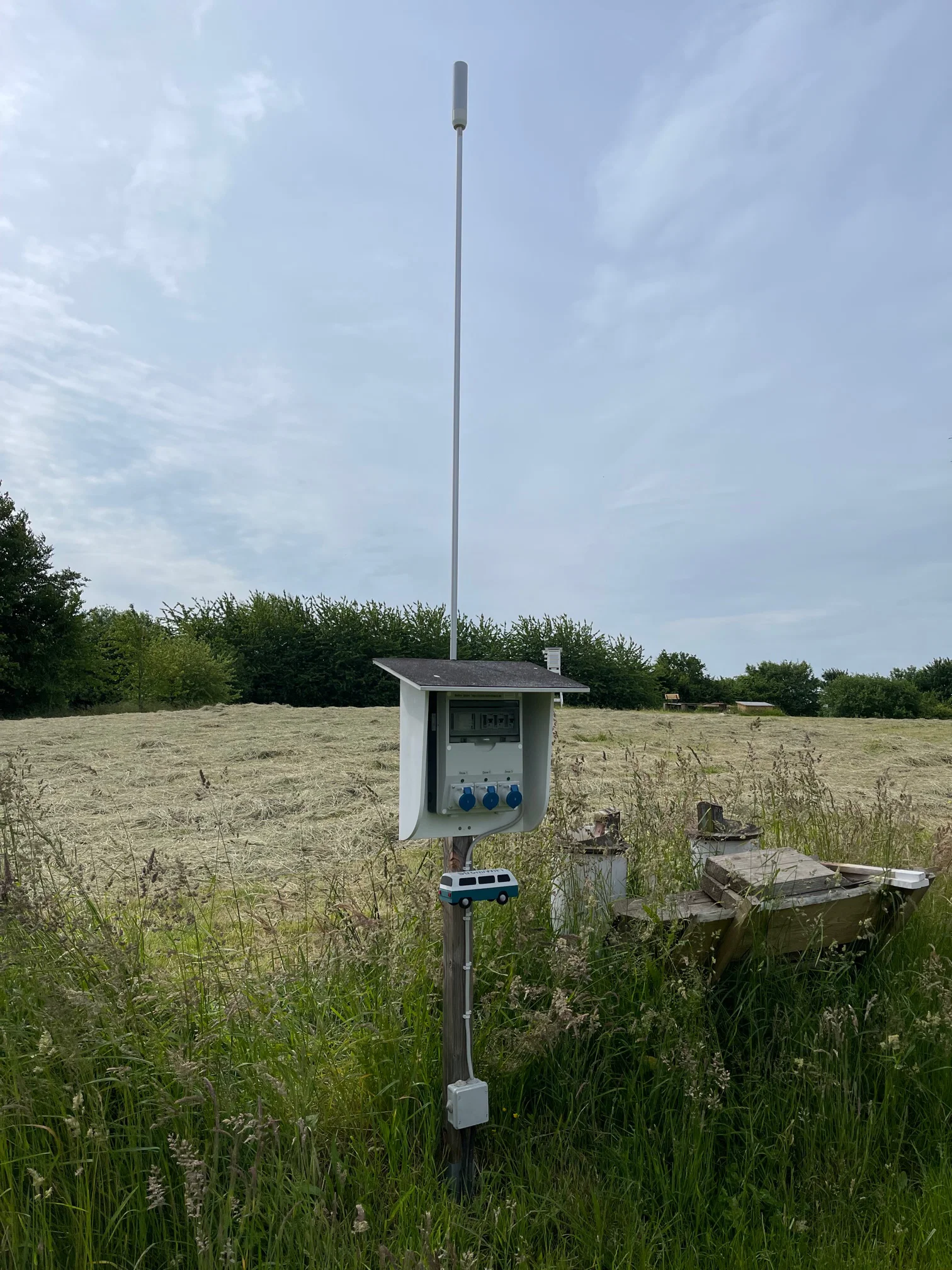

Giá treo này được thiết kế để lắp đặt Unifi U6 Mesh hoặc U7 Mesh lên cột. Khác với phụ kiện gốc, cáp Ethernet sẽ không bị phơi ra ngoài môi trường mà có thể đi trực tiếp vào trong cột. Để quản lý cáp tối ưu, phần đế cho phép dây cáp chạy xuống dưới hoặc dẫn thẳng vào tường.

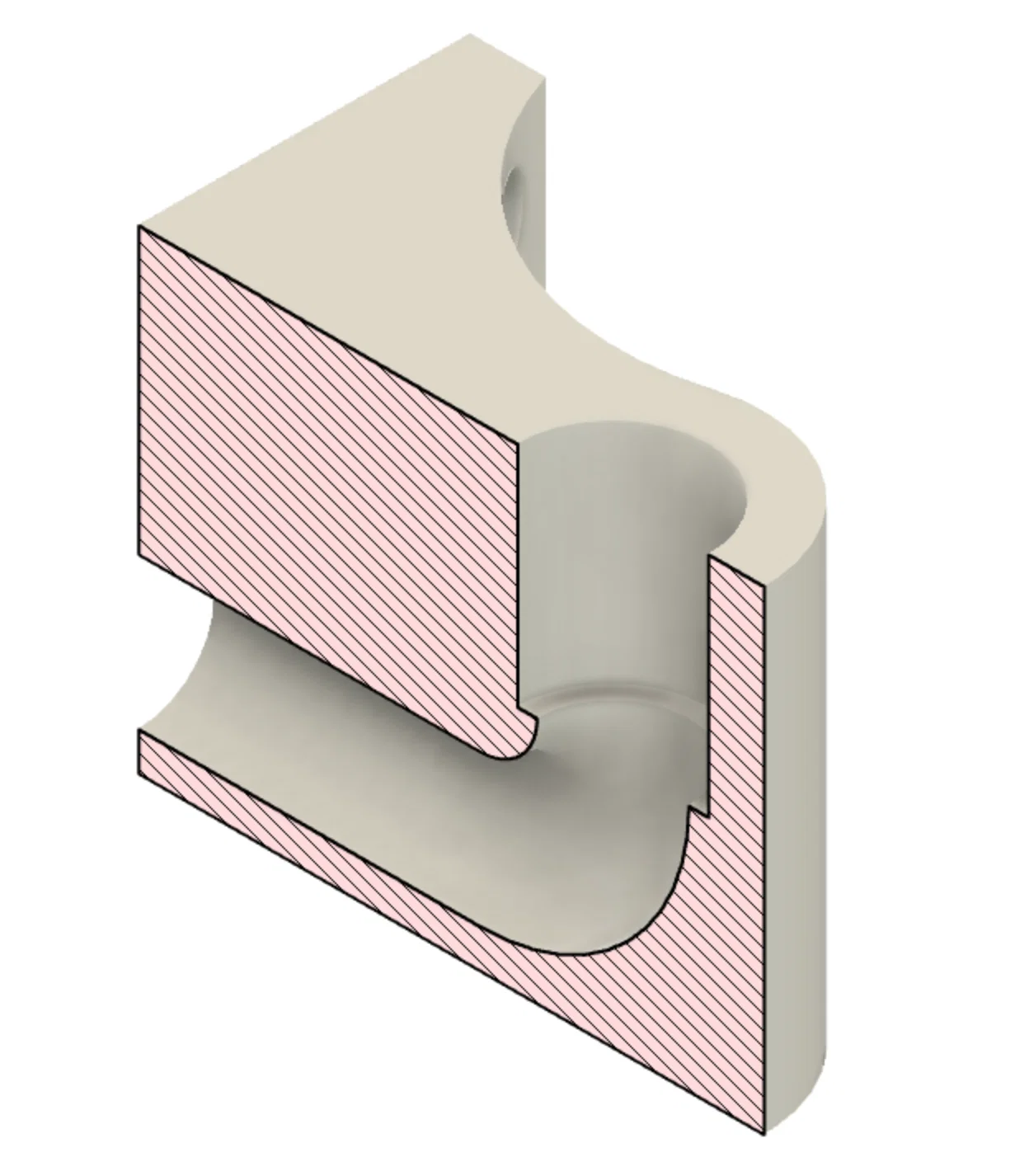

Ngoài các đế treo tường Mid*.stl và Bottom*.stl, mẫu này còn cung cấp thêm một tùy chọn cơ bản đa năng. Các tùy chọn Mid và Bottom đều gồm 2 phần, cho phép bạn lắp đặt ngay cả khi đã có vật cản trên cột.

Đường kính cột là 20mm. Đường kính trong thường là 18mm. Ngay cả những đầu cắm RJ45 cồng kềnh cũng có thể dễ dàng đi qua đường kính này.

In ấn

Sử dụng cài đặt tiêu chuẩn với chiều cao lớp in 0.2mm và đầu phun 0.4mm là tốt nhất. Đối với nhu cầu lắp đặt ngoài trời, mình khuyến khích dùng nhựa PETG. Phần gắn U7 cần một ít hỗ trợ (support) ở đáy, mình đã dùng kiểu organic từ mặt bàn in. Tệp BottomBackLeft.stl hoạt động rất tốt với support organic từ mặt bàn. Các phần còn lại có thể in mà không cần hỗ trợ.

Phụ kiện cần thiết

• 8 x ốc vít cho phần treo tường
• 1-2 ốc vít đi kèm theo bộ giá treo gốc
• Cột nhôm 20mm (mình dùng loại dài 2 mét)
