Ống dẫn hướng gió (Aux Fan Nozzle) cho QiDi Max4 (X-Max 4)

Mặc định từ nhà máy, quạt phụ (Aux Fan) trên con QiDi Max4 gần như không có tác dụng. Luồng gió thổi thẳng lên mặt kính trên cùng thay vì làm mát trực tiếp vùng in. Vấn đề này đã được cộng đồng trên YouTube chỉ ra từ lâu. Dù chẩn đoán ban đầu có thể chưa chính xác, nhưng giải pháp thì rõ ràng: cần một cái phễu dẫn gió (air ducting nozzle).

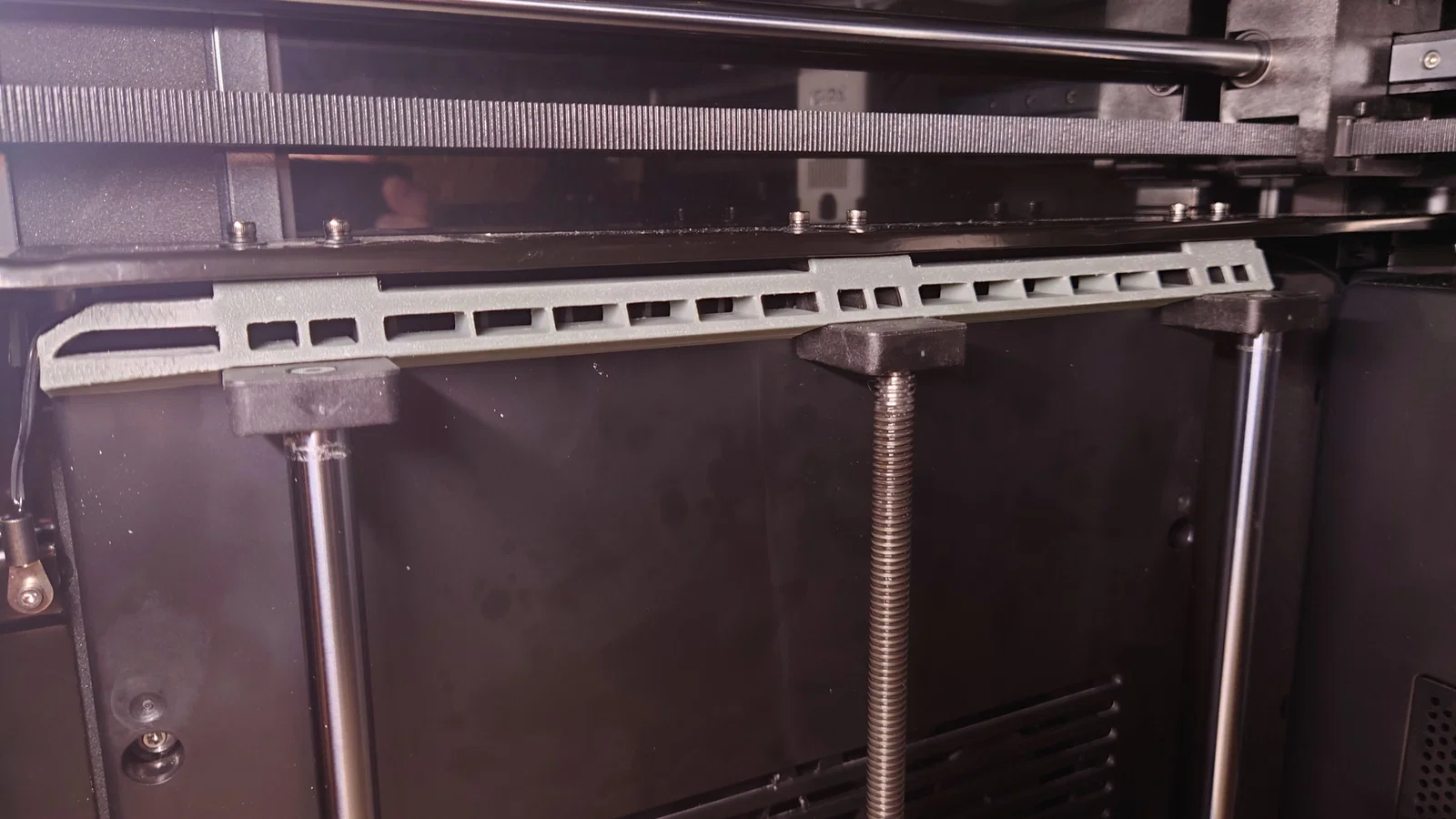

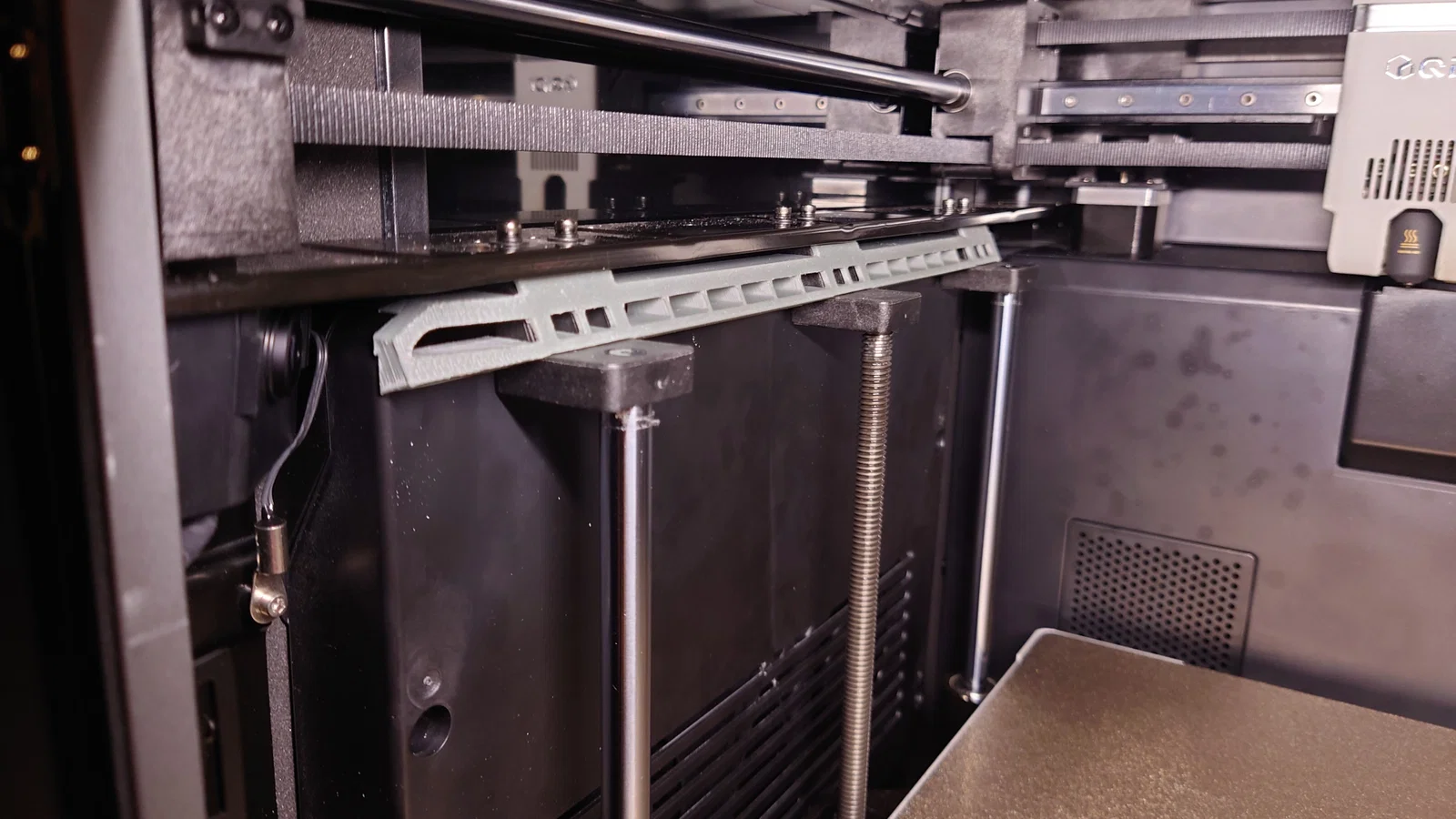

Vấn đề: Thiết kế quạt hiện tại chỉ có một khe hở với góc vát phía sau, khiến luồng gió bị thổi tán loạn lên góc 60º. Cái nozzle này sẽ giúp chắn luồng gió, ép nó thổi ngang qua bề mặt bàn in. Thiết kế này cũng bao gồm các gờ chặn ở đáy để hạn chế gió thoát xuống dưới.

Lưu ý khi in:

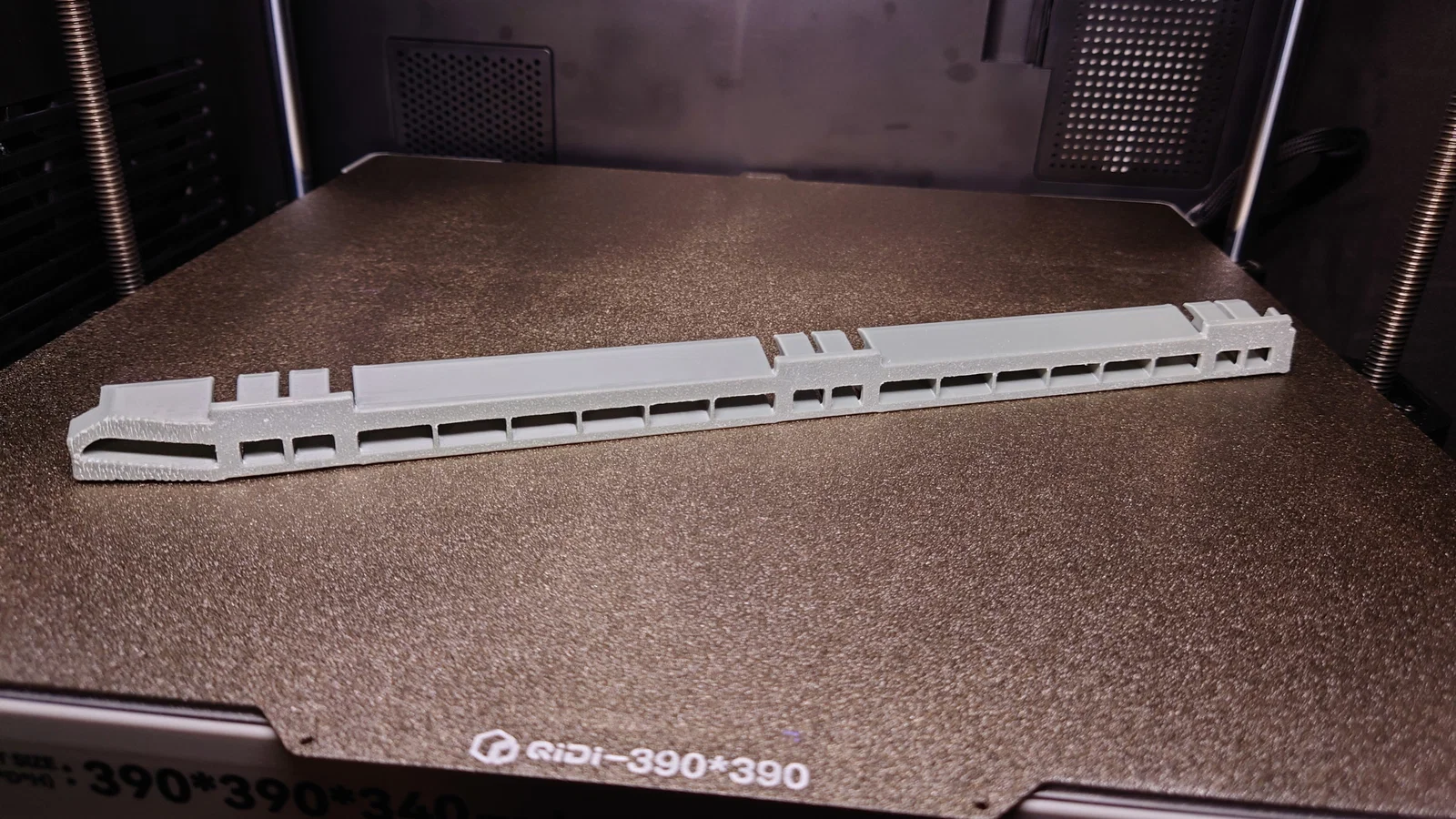

• Mẫu trong hình được in bằng nhựa ASA với support ở bề mặt vát.

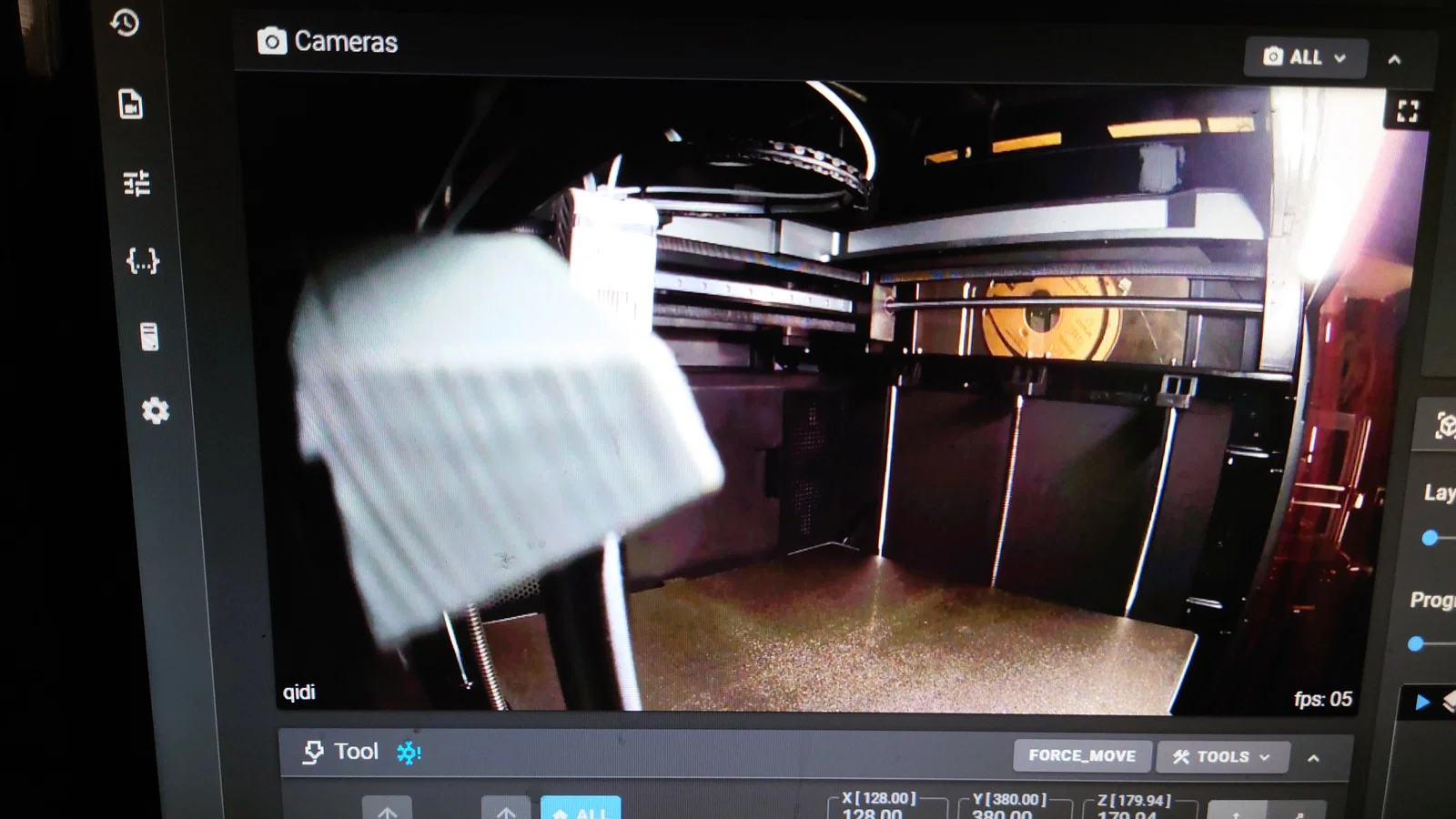

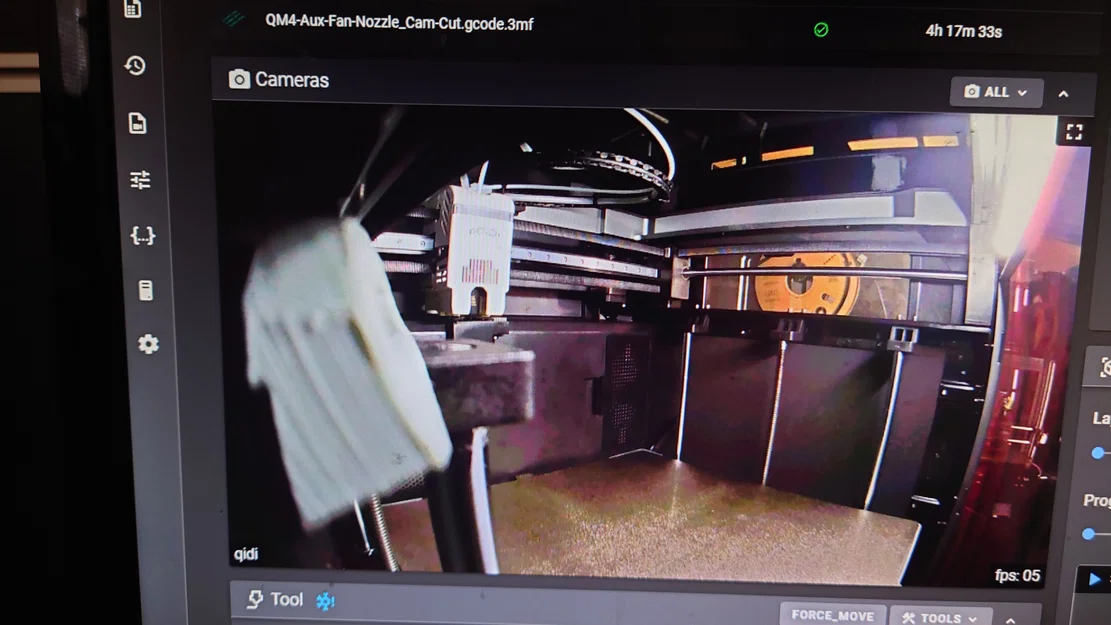

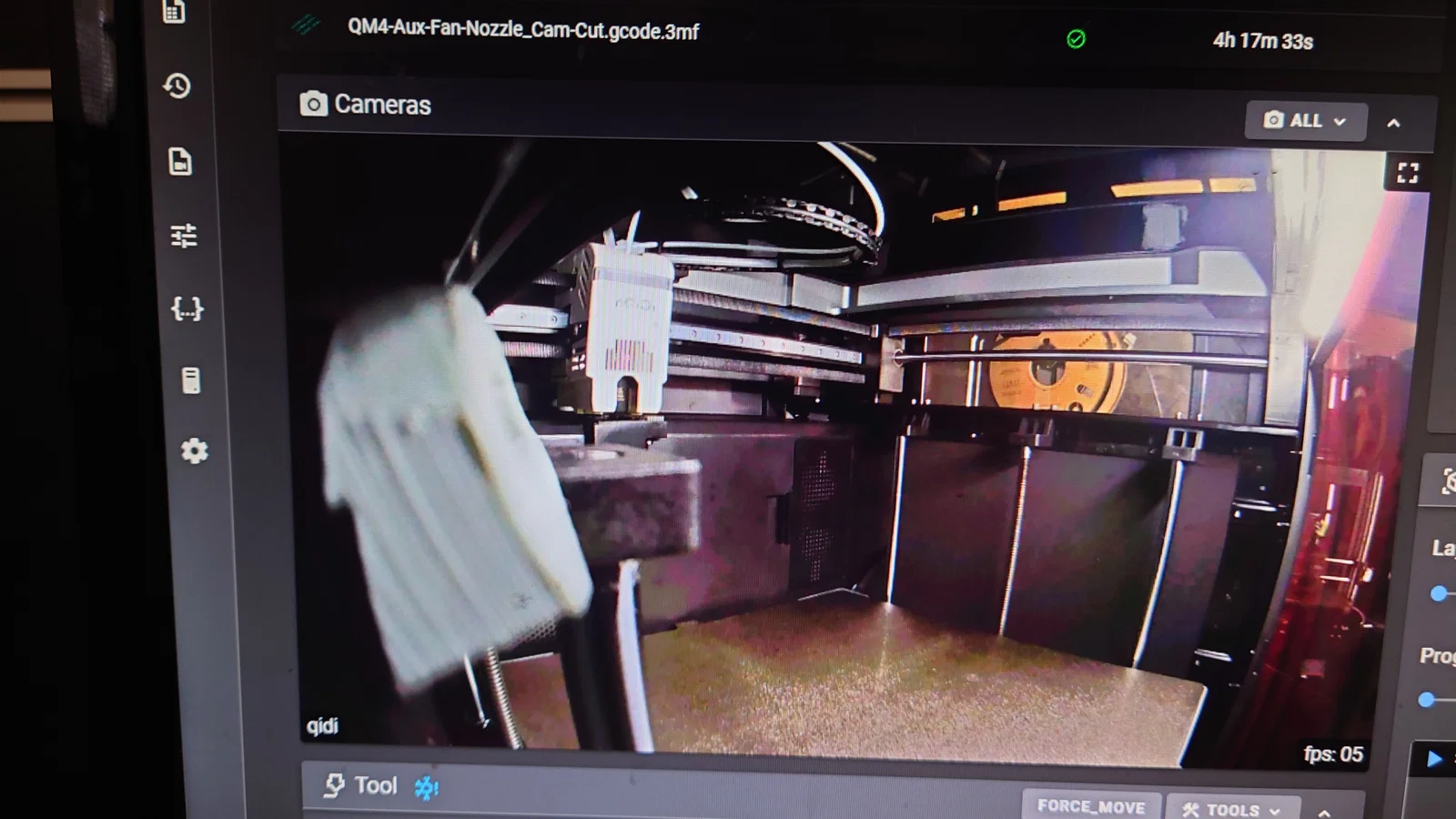

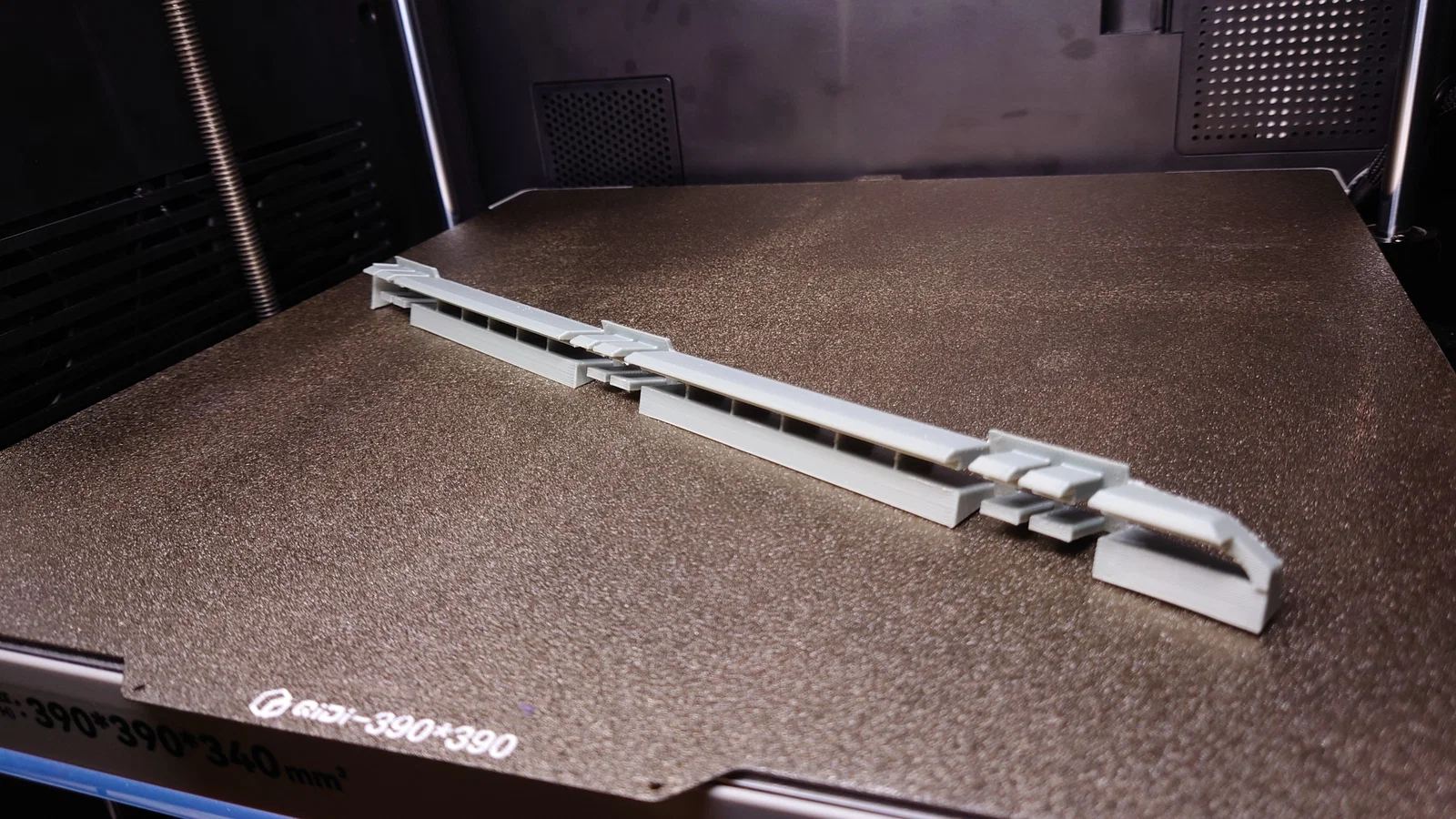

• Có một phiên bản không cắt vát (không cần support) nhưng sẽ che khuất một phần tầm nhìn camera ở khu vực bãi rác (waste chute).
• QUAN TRỌNG: Phải dùng loại nhựa chịu nhiệt cao (tối thiểu là ABS) vì nhiệt độ buồng in rất nóng. Hãy nhớ bù trừ độ co rút (shrinkage) trong slicer trước khi in.

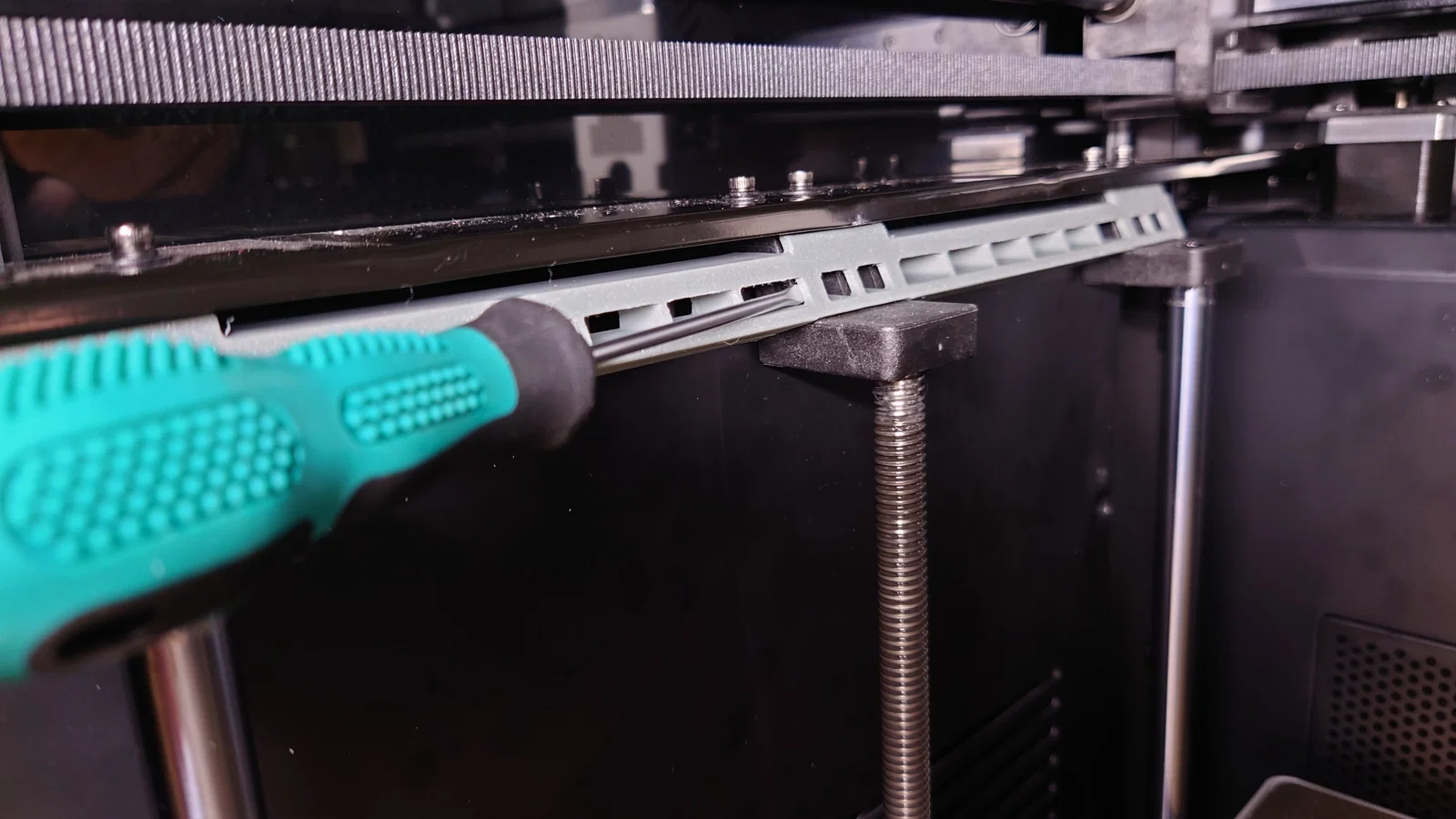

Lắp đặt: Độ khít của nozzle sẽ rất chặt. Tùy vào sai số lắp ráp của từng máy, bạn có thể cần chỉnh lại vị trí các mấu cài khoảng 0.5mm trong phần mềm CAD. Nếu cần tháo ra, hãy dùng chiếc tuốc nơ vít nhỏ đi kèm máy để bẩy nhẹ phía sau các mấu cài.

Tôi chia sẻ thiết kế này theo giấy phép phi thương mại (non-commercial) để khuyến khích mọi người cùng tùy biến. File STEP đã được đính kèm để các bạn dễ dàng chỉnh sửa. Hãy cùng cải thiện thiết kế này nhé!
