Hệ thống vòng nam châm cho ống thoát khí máy lạnh

Tác giả Lioledingue_413105

Lượt tải
5
Lượt coi
120

File 3 806,3 KB

  • Hose_Attachment_1782309056.stlSTL · 295,4 KB
  • Cover_for_Ring_1782309057.stlSTL · 262,4 KB
  • Ring_1782309057.stlSTL · 248,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#403073
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

Bộ này gồm ba phần, tất cả đều gắn nam châm để hít chặt vào nhau. Loại nam châm mình đang dùng là loại N52 kích thước 10mmx2mm. Bạn nhớ cài đặt lệnh tạm dừng in (pause) ở độ cao 3mm đối với phần vòng đệm và phần gắn ống để nhét nam châm vào. Đối với phần nắp đậy, hãy cài đặt tạm dừng in ở độ cao 4mm. Tuy khe hở cực kỳ khít nhưng mình in vẫn rất ổn không gặp vấn đề gì.

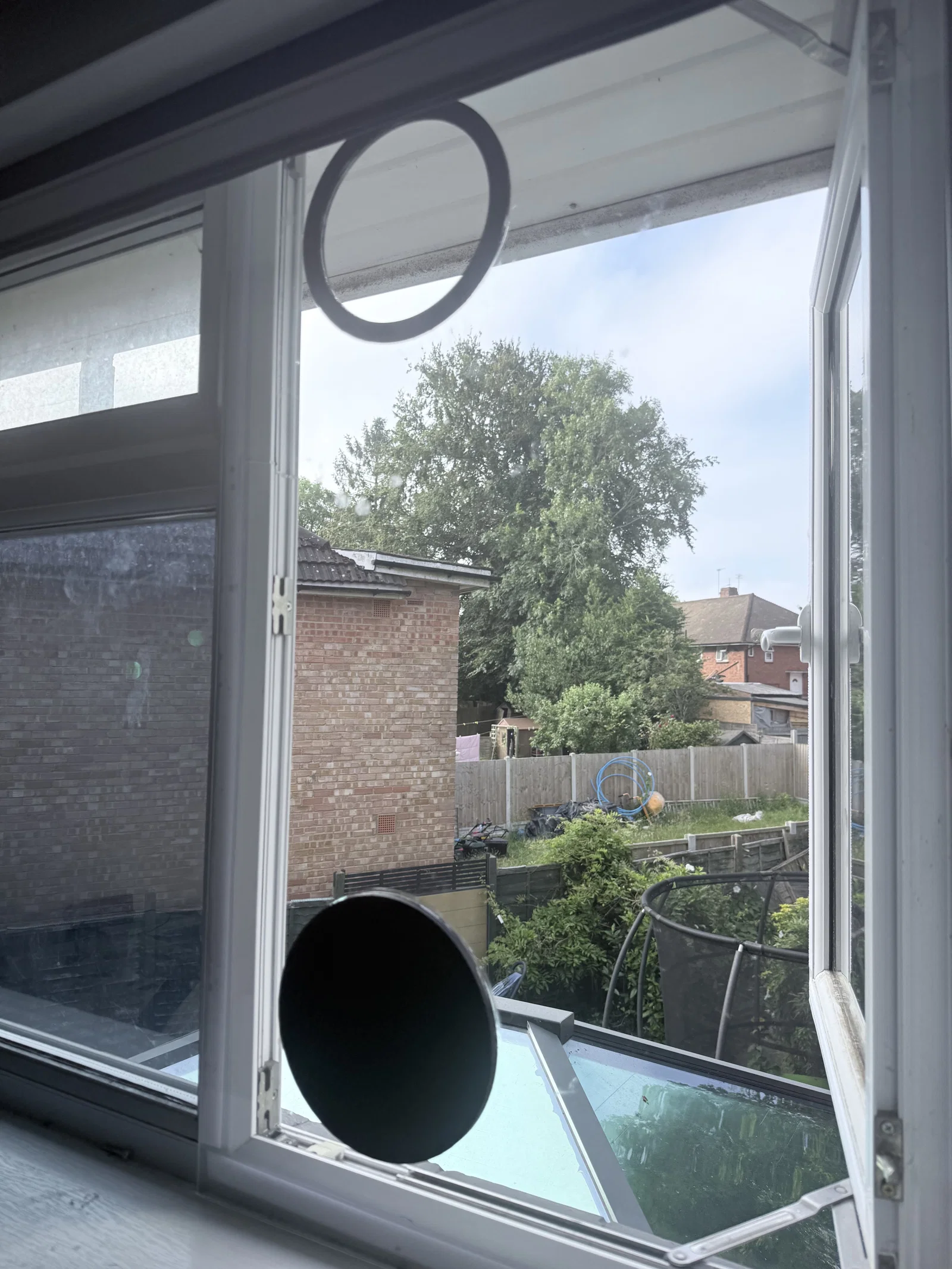

Phần thứ nhất là vòng đệm, dùng để gắn vào tấm chắn cửa sổ. Mình dùng một tấm mica cắt theo kích thước với lỗ khoét 150mm, bạn có thể dùng bất kỳ vật liệu cứng nào có lỗ 150mm rồi dán vòng đệm này lên bằng keo.

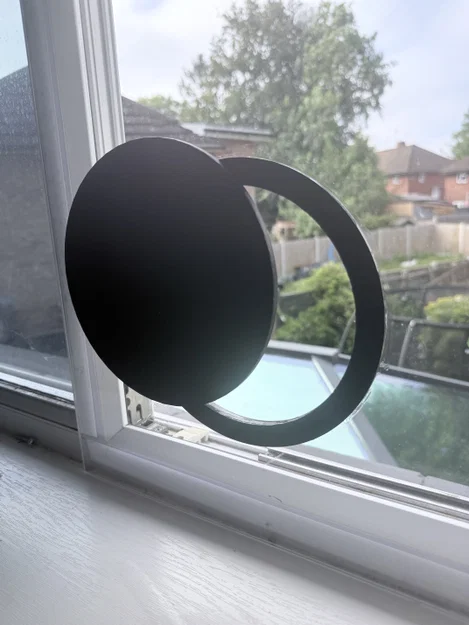

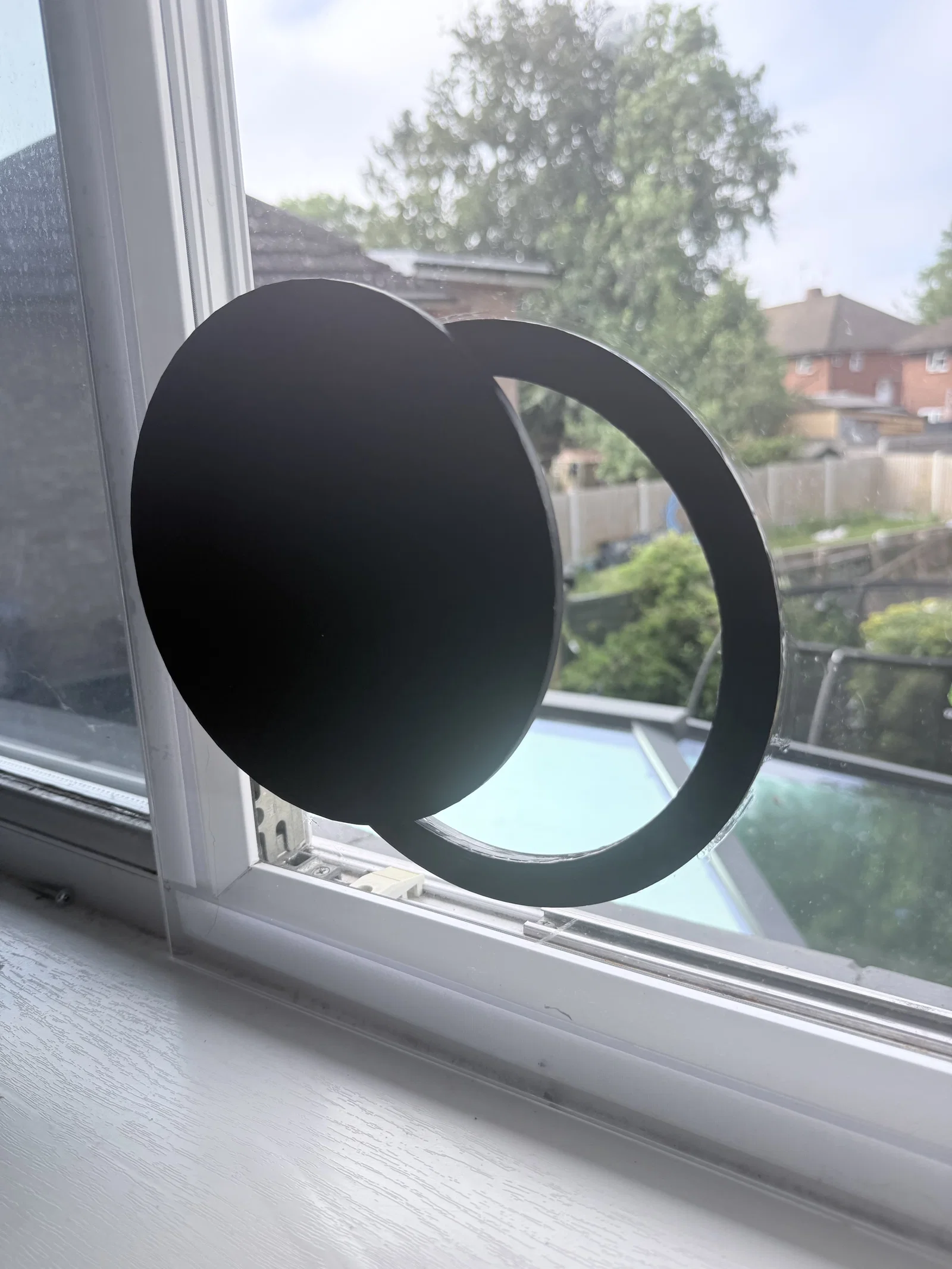

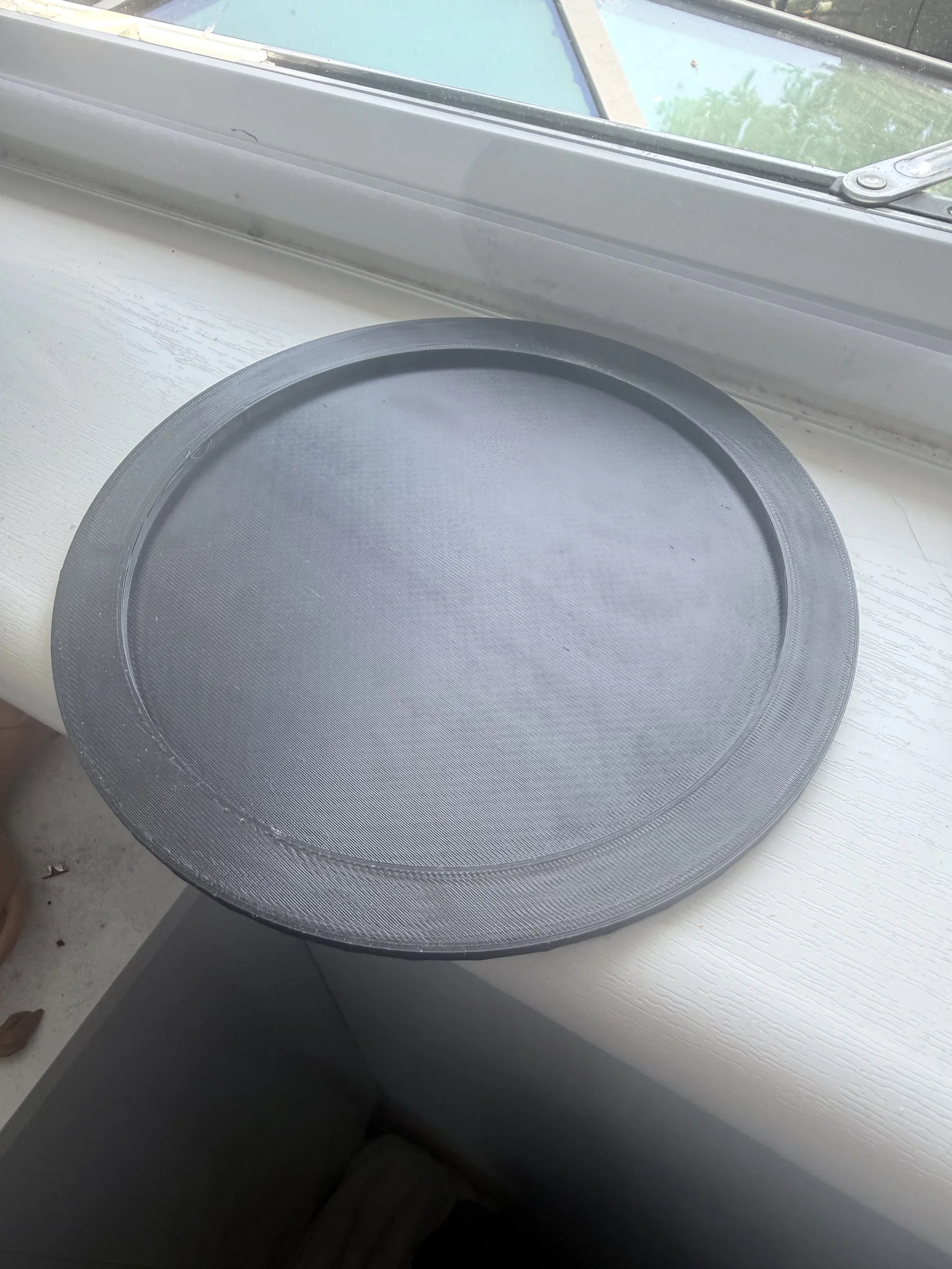

Phần thứ hai là nắp đậy cho vòng đệm, giúp che lỗ hổng khi bạn tháo ống dẫn khí máy lạnh ra.

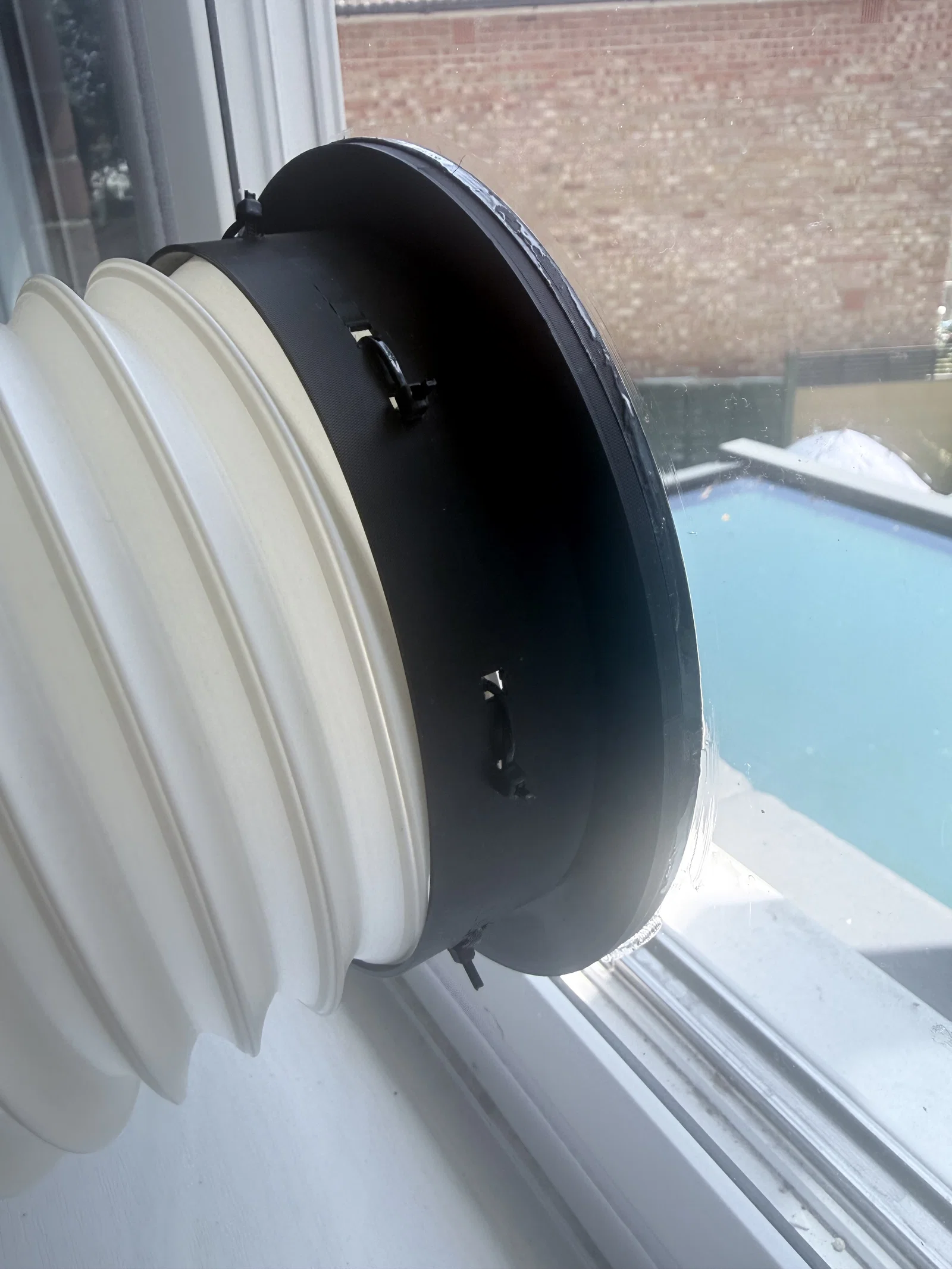

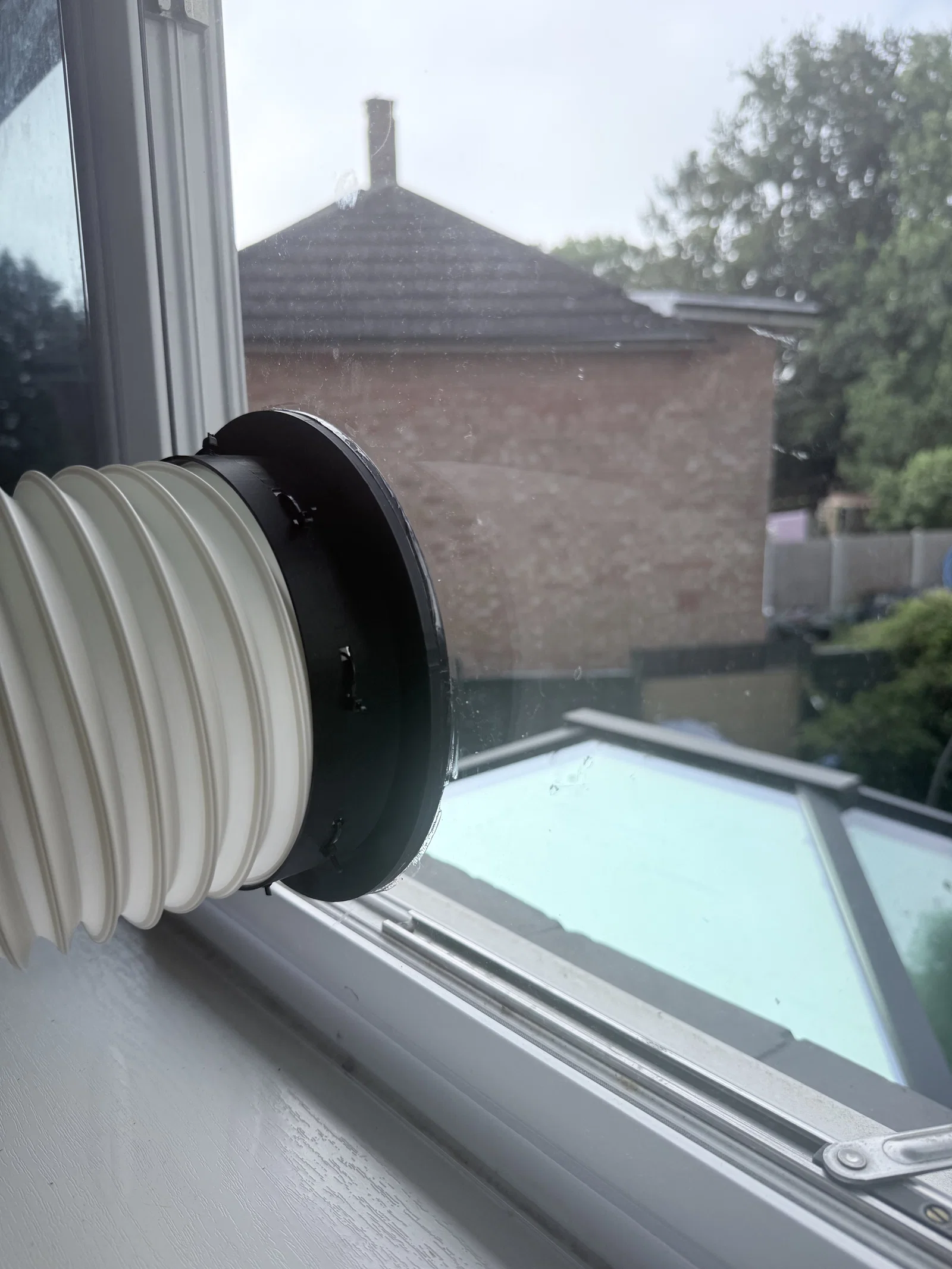

Phần thứ ba là bộ phận kết nối đơn giản cho ống dẫn khí máy lạnh. Nó có các lỗ nhỏ xung quanh để bạn dùng dây rút (zip tie) cố định ống vào.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
806,3 KB
File lớn nhất
295,4 KB
