Vỏ bảo vệ XiROM Programmer
Bộ vỏ bảo vệ dành cho XiROM Programmer, thiết bị nạp và sao chép băng game SNES. Thiết kế đi kèm gồm hai phiên bản tiêu chuẩn và ngắn, hỗ trợ tùy chỉnh qua file FreeCAD, cùng hướng dẫn in ống dẫn sáng trong suốt để đạt hiệu quả tốt nhất.
Mô tả

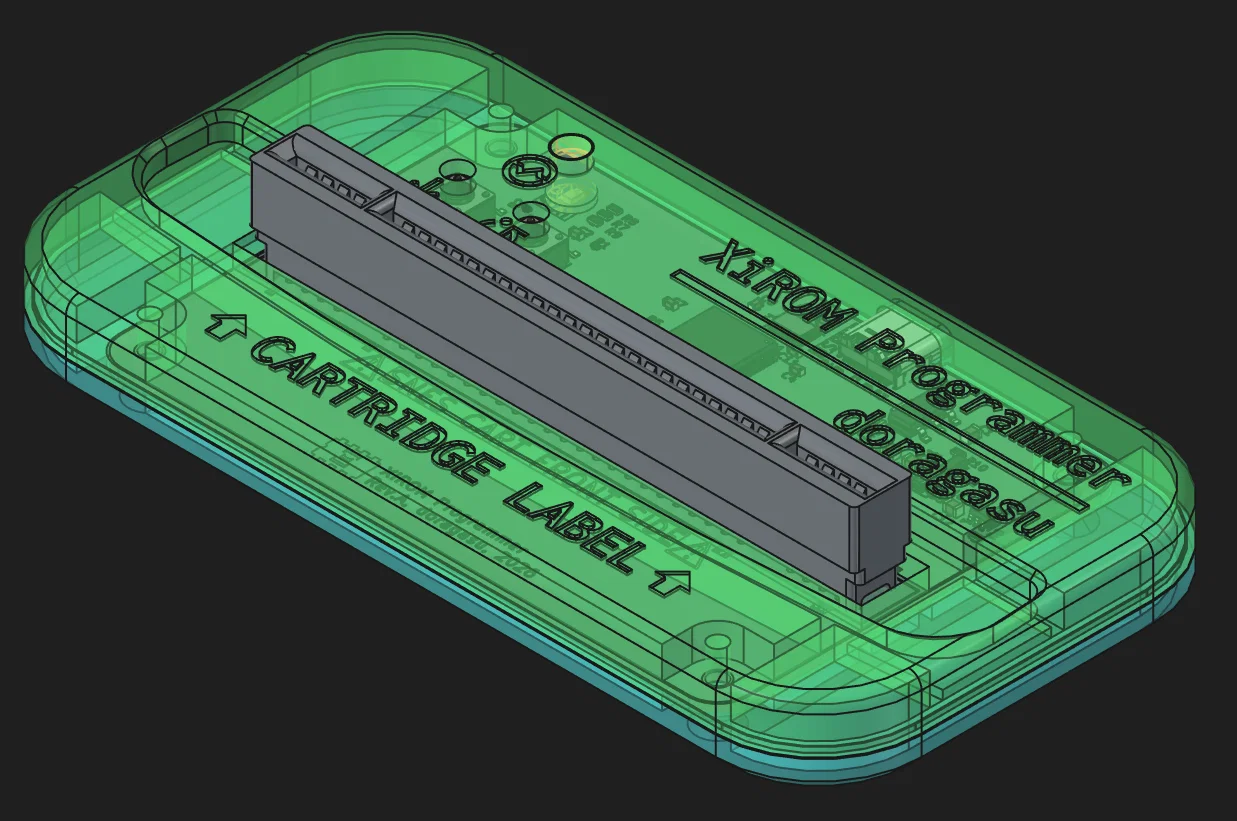

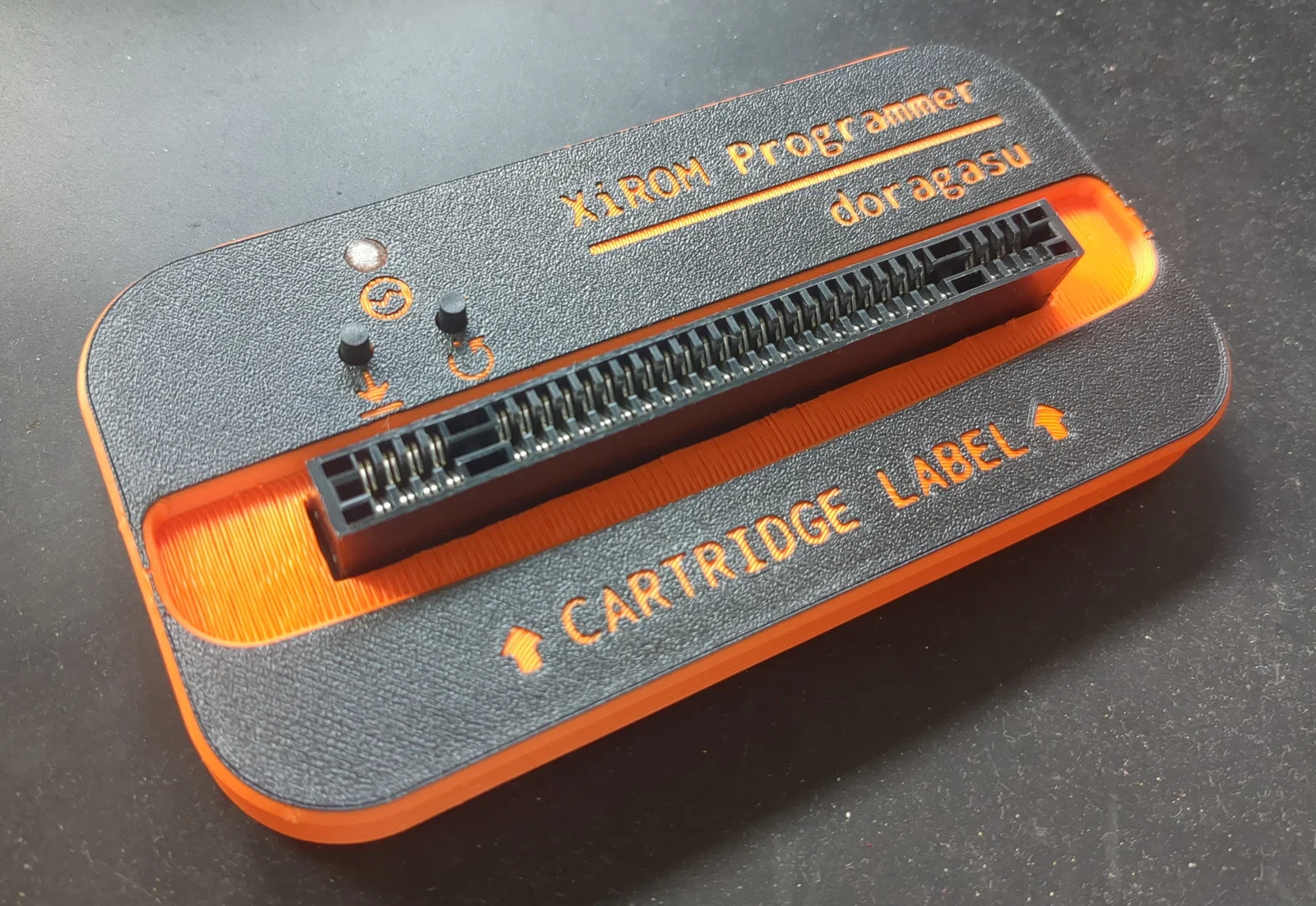

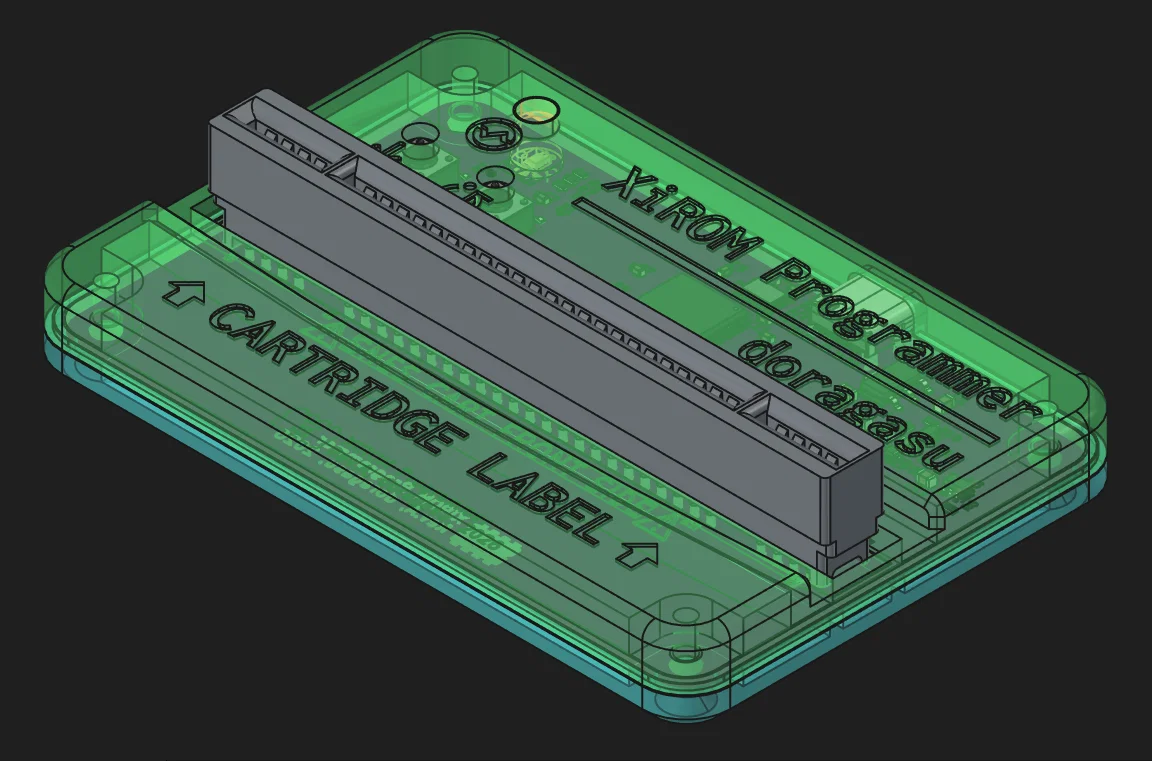

Vỏ bảo vệ cho bộ nạp XiROM. Hiện tại có hai thiết kế, một phiên bản "tiêu chuẩn" và một phiên bản "ngắn". Bạn cứ in phiên bản nào mà mình thích nhé.

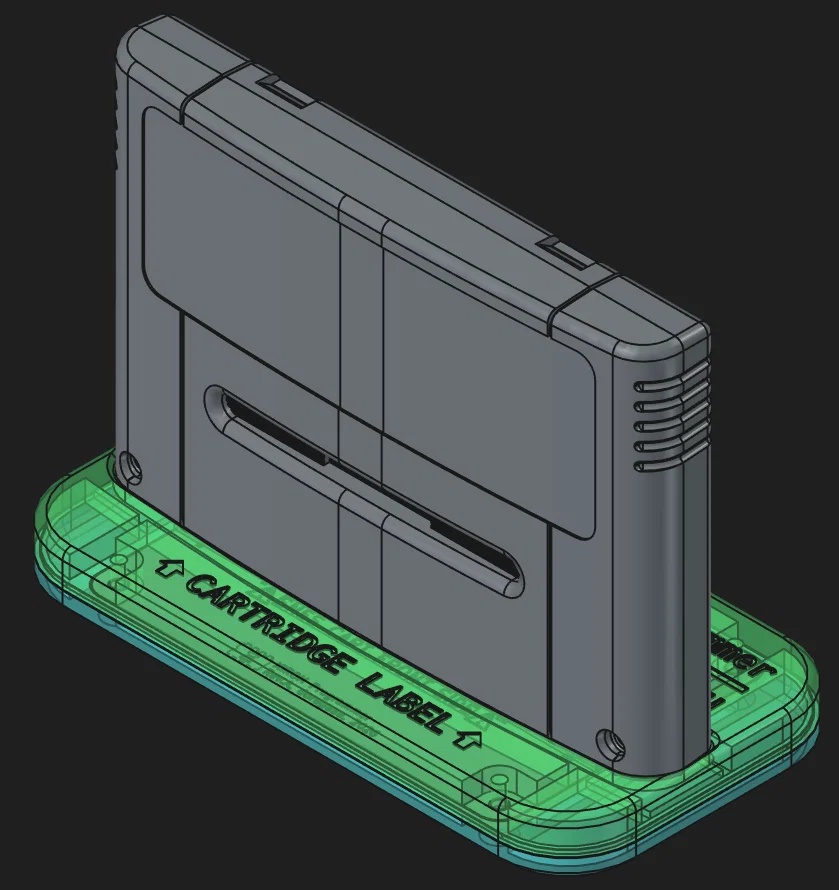

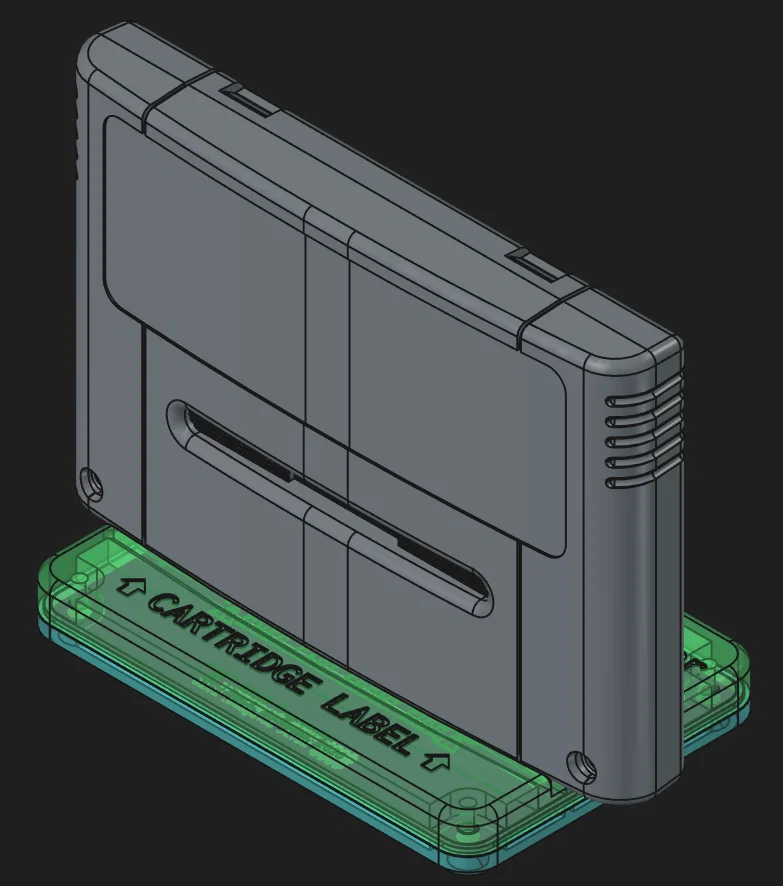

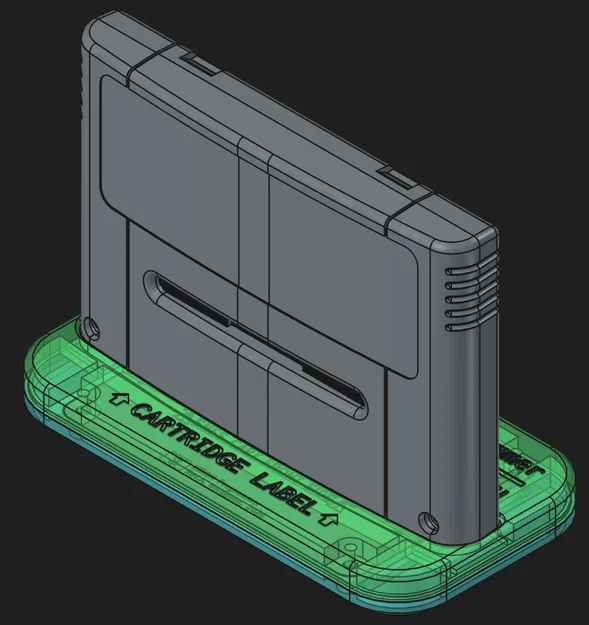

Phần trên của vỏ được thiết kế theo kích thước của băng game PAL và Nhật Bản. Mình dự định sẽ làm thêm phiên bản tương thích với băng NTSC sau. Hiện tại, bạn vẫn có thể cắm băng NTSC vào để sử dụng được, nhưng mình khuyên là nên đợi đến khi mình có thời gian hoàn thiện thiết kế chuẩn cho băng NTSC nhé.

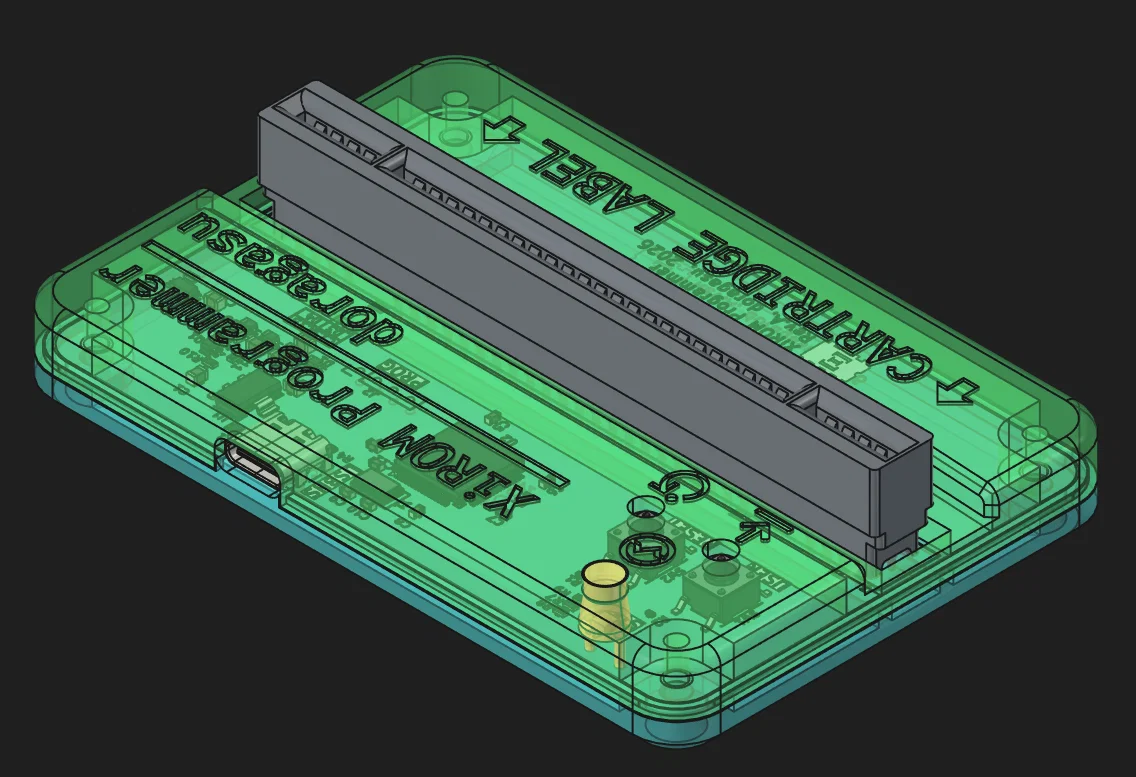

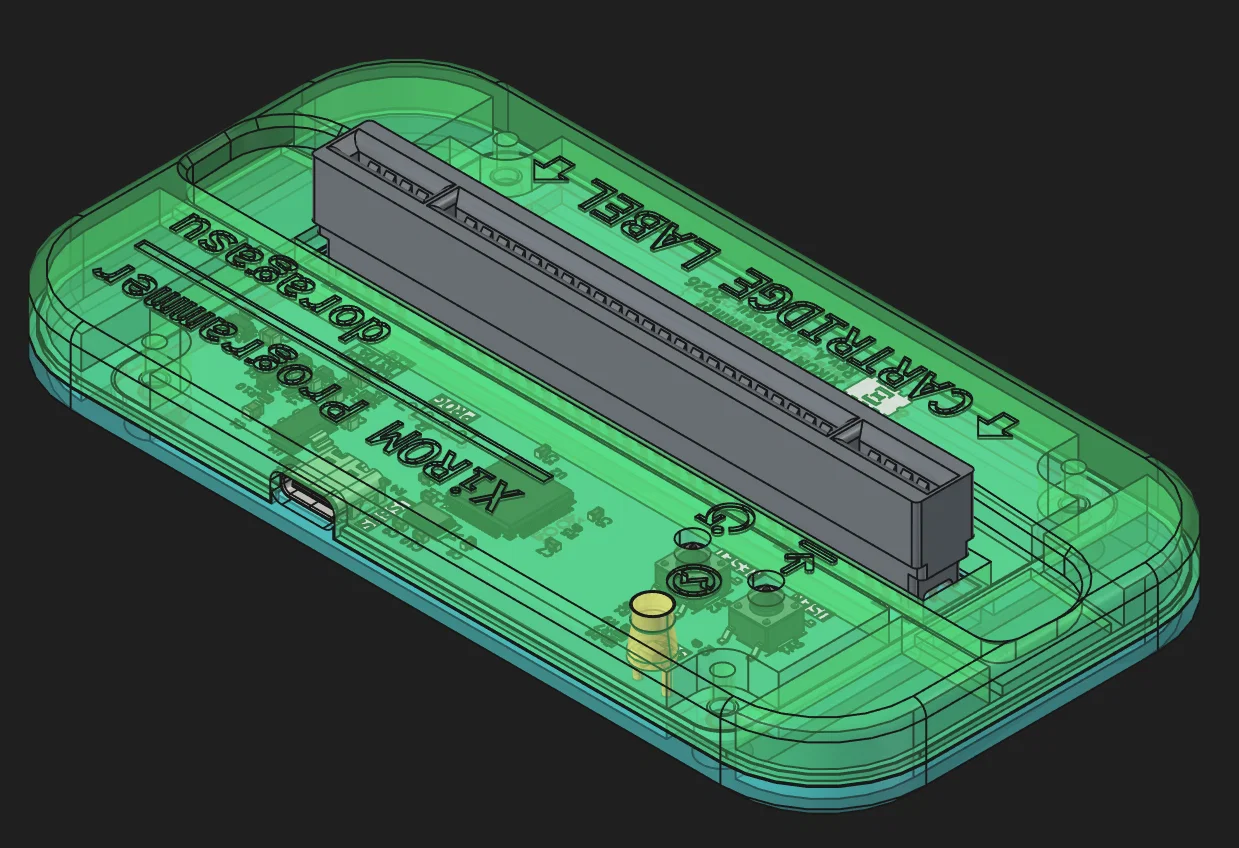

Phần ống dẫn sáng phải được in bằng vật liệu trong suốt. Độ trong suốt càng cao thì hiệu quả hoạt động càng tốt. Bạn có thể sử dụng ví dụ như nhựa PETG trong suốt và tùy chỉnh trình cắt (slicer) để tối đa hóa độ xuyên thấu (sử dụng nhiệt độ cao nhất cho phép của sợi nhựa, in chậm, và thử in tất cả các lớp theo cùng một hướng).
Đối với các bộ phận khác, bạn có thể dùng loại nhựa nào tùy thích. Sau khi in xong, hãy dùng 4 con ốc vít tự ren M3 để đóng nắp vỏ lại.
Các tệp thiết kế FreeCAD đã được đính kèm để bạn dễ dàng tùy chỉnh lại.
Chúc các bạn thành công!
