Wurst 138 – Đầu máy phóng ảnh tối cho khổ 13×18cm / 6×17cm / 5×7"

Đang hoàn thiện (WIP)

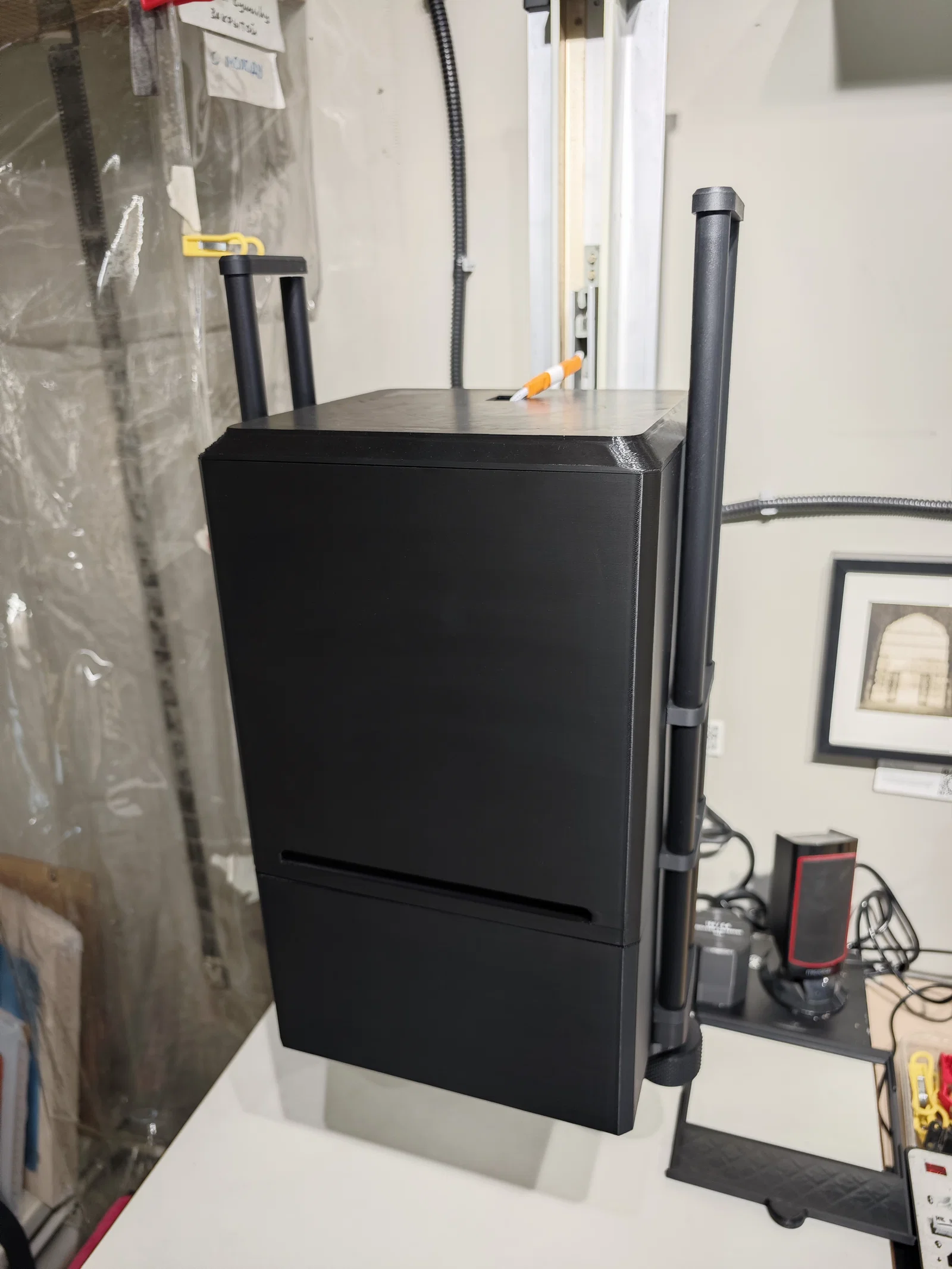

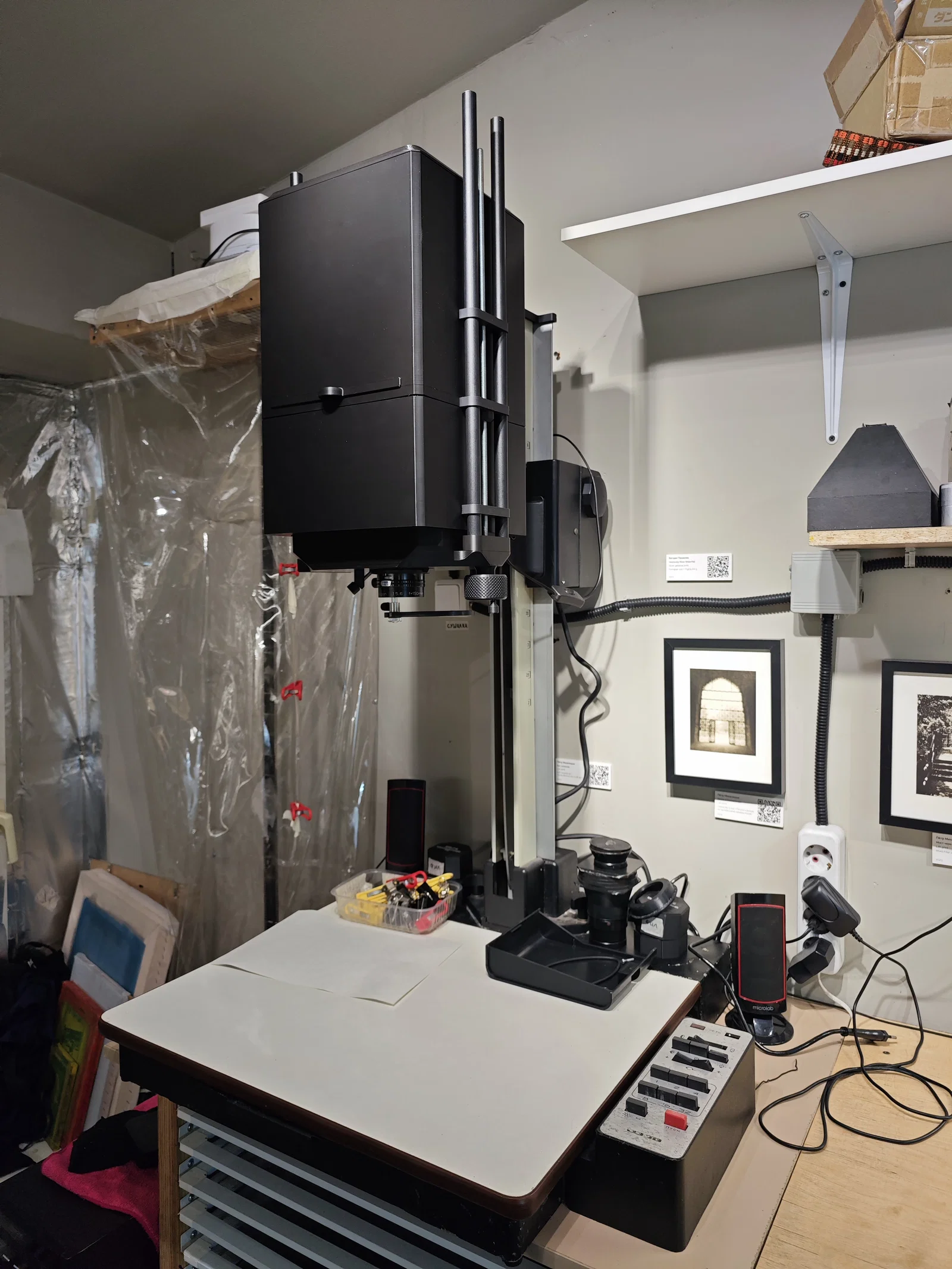

Đây là phiên bản máy phóng ảnh Wurst gốc của @sovograf ([https://www.thingiverse.com/sovograf](/sovograf)_) được mình thiết kế lại để in 3D. Rất cảm ơn tác giả đã chia sẻ dự án gốc và truyền cảm hứng cho mình thực hiện bản cải tiến này.

Phiên bản hiện tại đã dùng tốt để in ảnh, nhưng vẫn còn một chút hạn chế về độ mượt khi lấy nét nếu sử dụng thanh ray mà không có ổ bi trượt (linear bearings). Trong các bản cập nhật tương lai, mình dự định cải thiện hệ thống xếp (bellows) để đạt được khả năng di chuyển song song hoàn hảo.

Tính năng

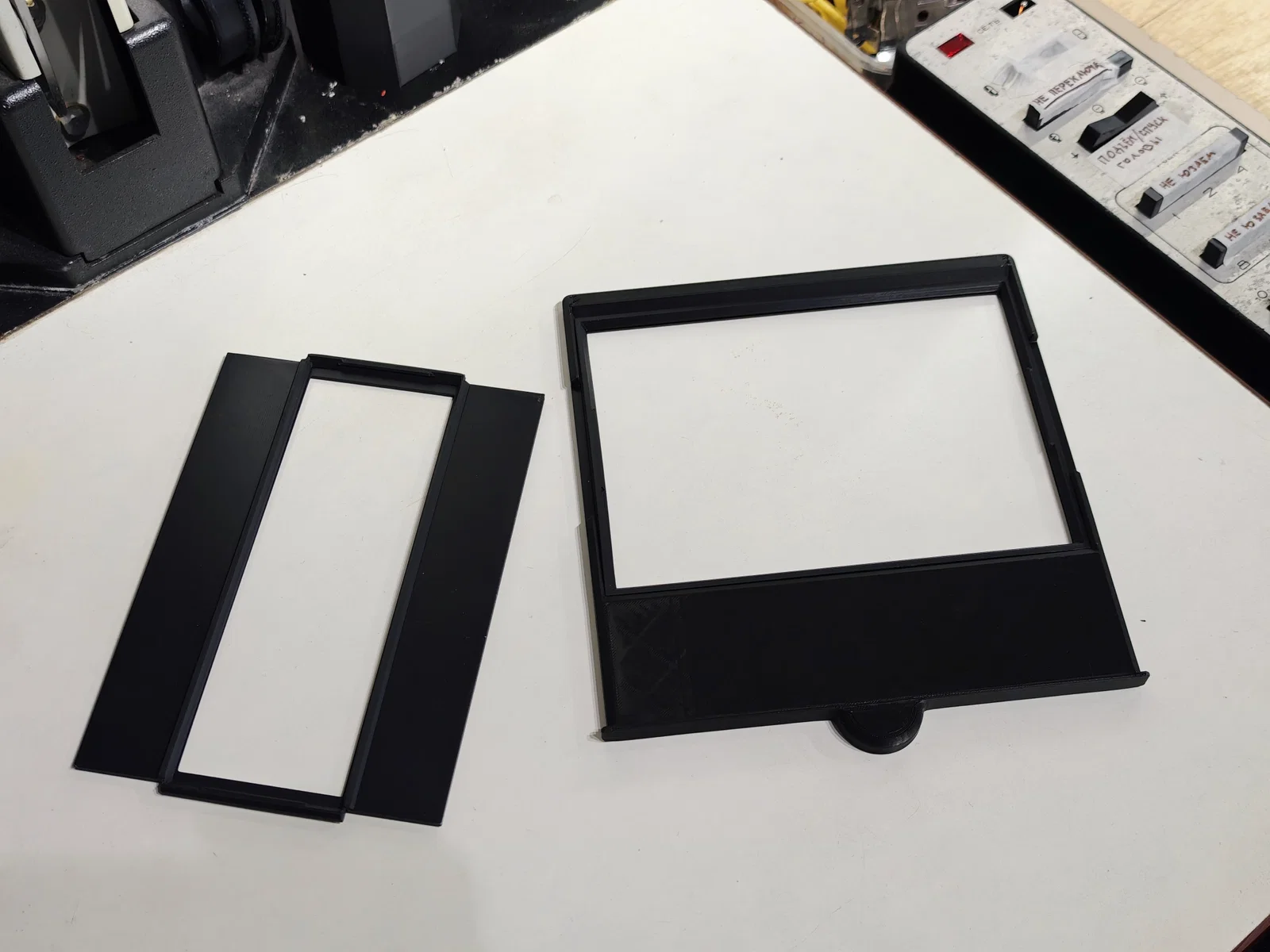

• Hỗ trợ phim khổ 13×18cm, 6×17cm và 5×7"

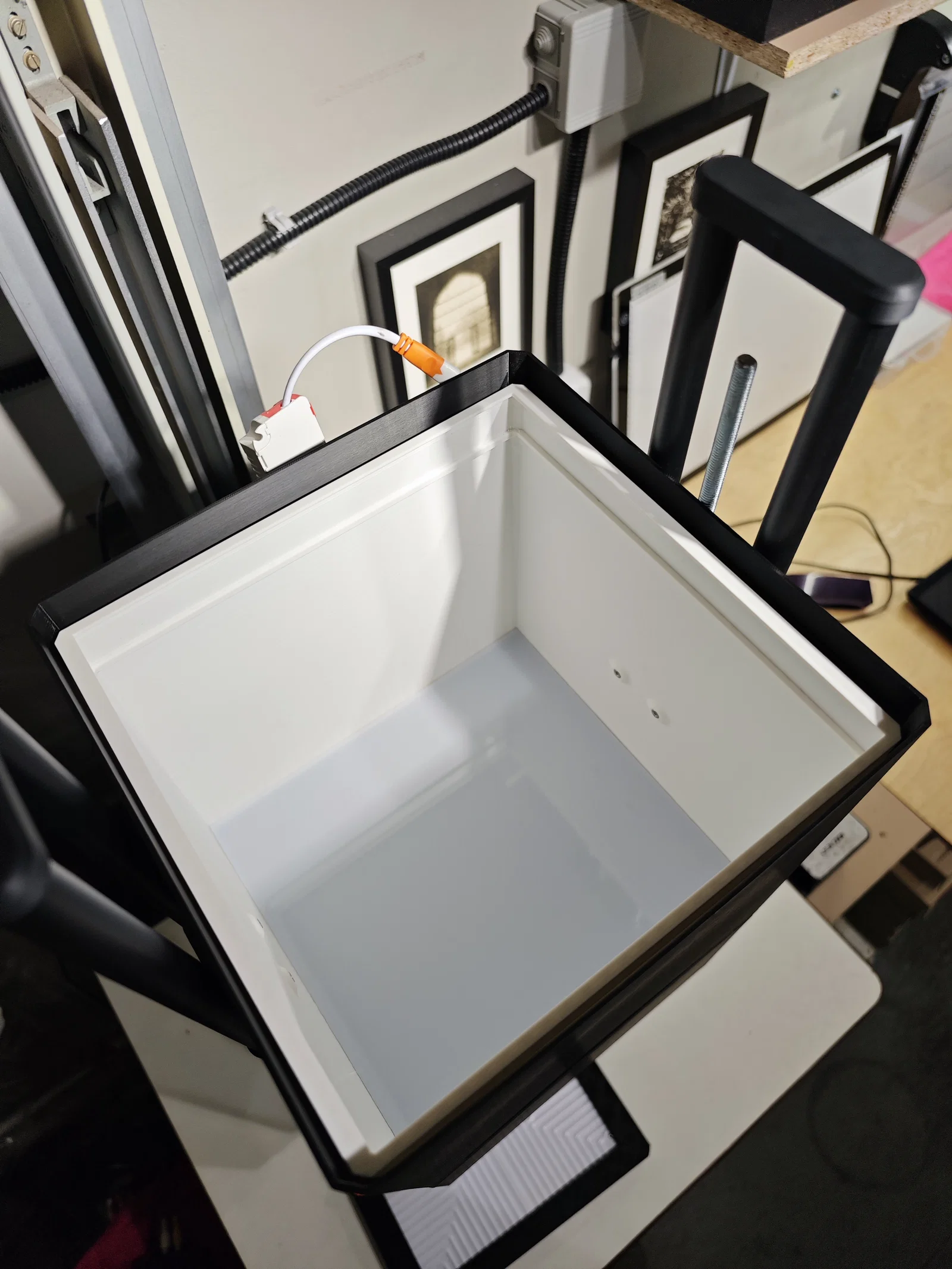

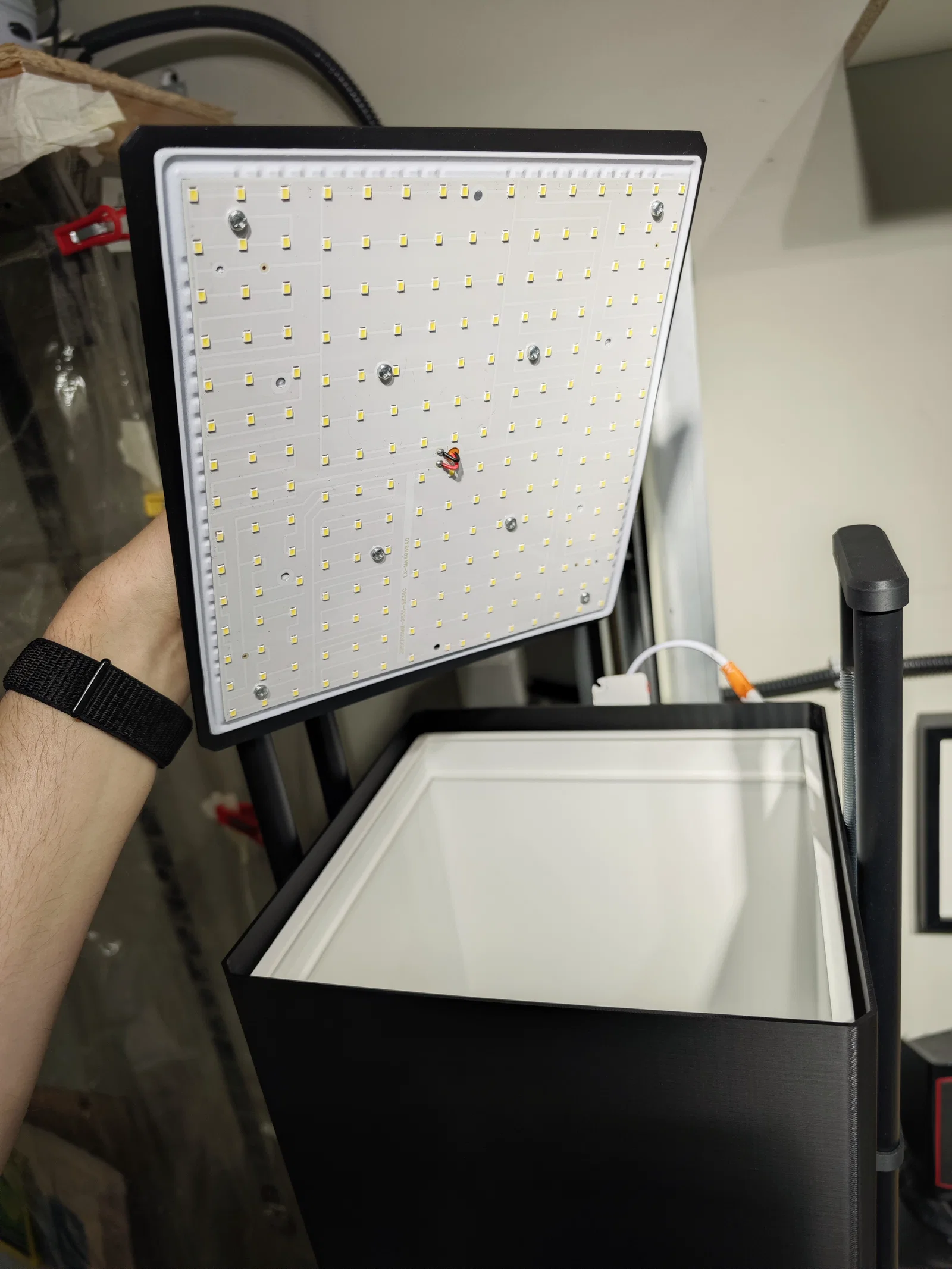

• Nguồn sáng khuếch tán với độ sáng cực kỳ đồng đều trên toàn bộ vùng ảnh 13×18cm. Không thấy hiện tượng tối góc (vignetting)

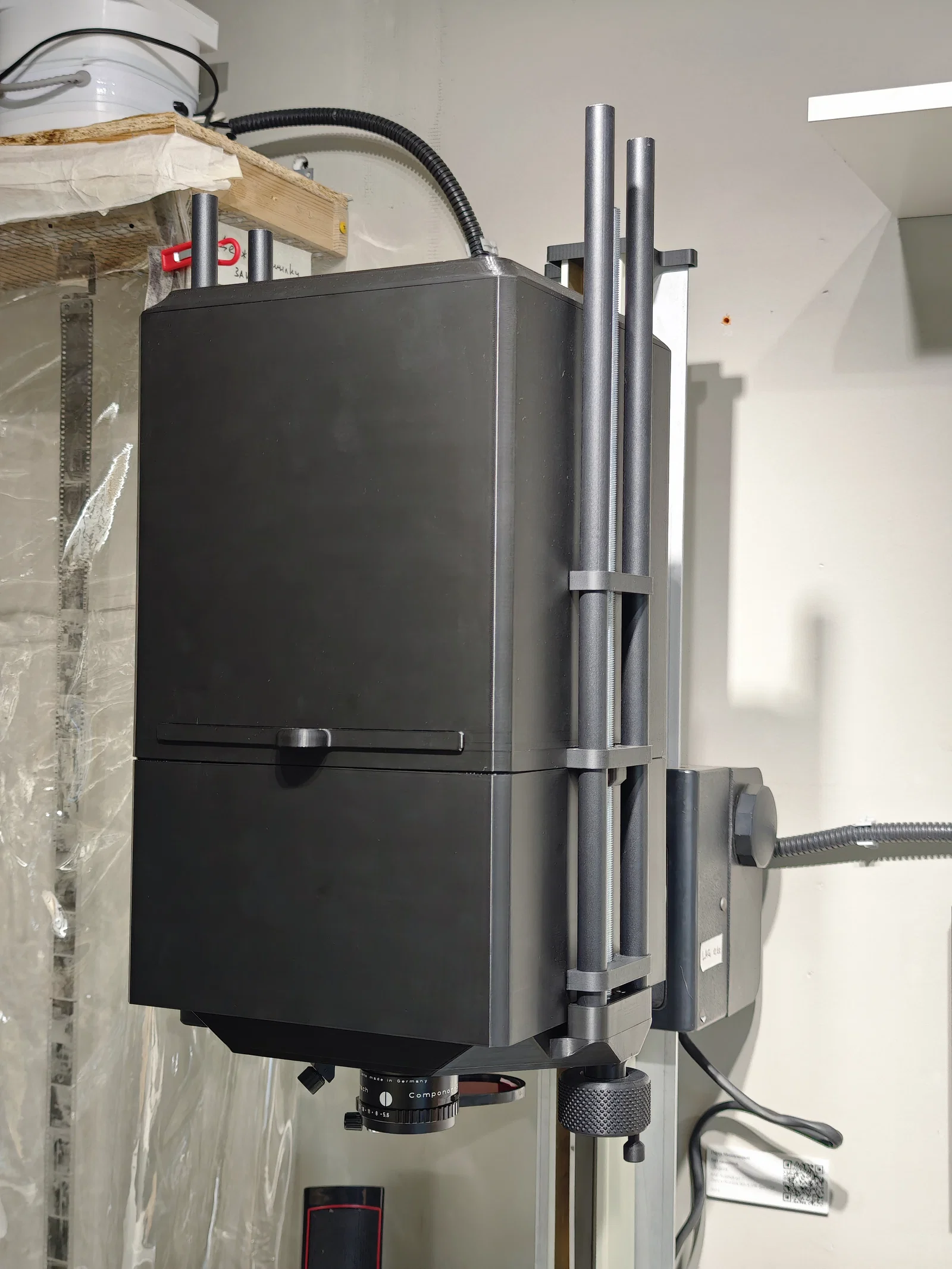

• Hệ thống ngàm được thiết kế cho cột máy phóng Azov của Liên Xô vì mình đang có sẵn phần cứng này. Nếu bạn định dùng cột máy phóng khác, bạn sẽ cần tự thiết kế bộ chuyển đổi (adapter) riêng
• Tối ưu cho ống kính phóng ảnh 150mm. Hiện tượng tối góc ở mức tối thiểu, khẩu độ làm việc khuyến nghị là f/22–f/32 (đã thử nghiệm với Schneider Componon 150mm f/5.6)

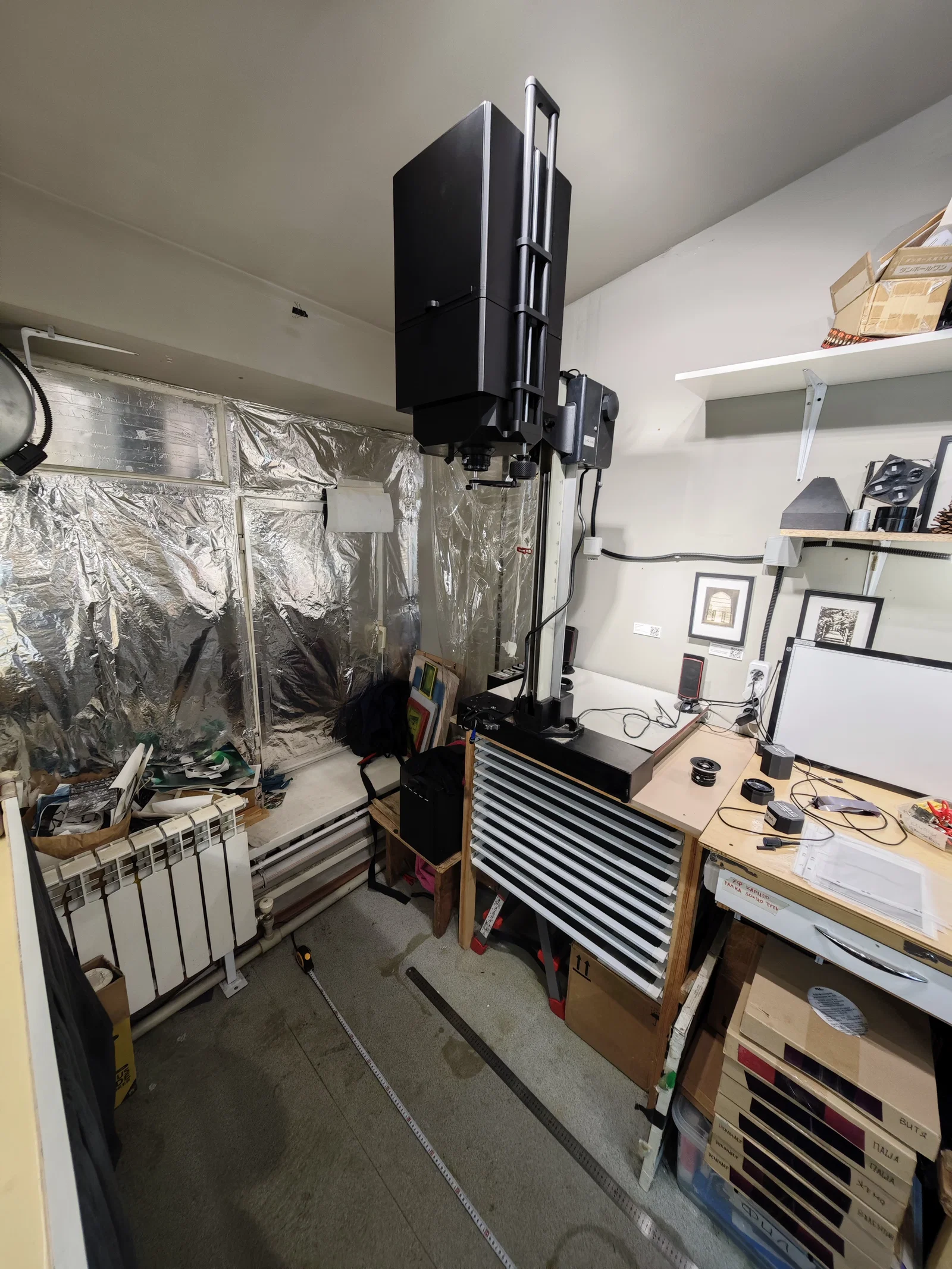

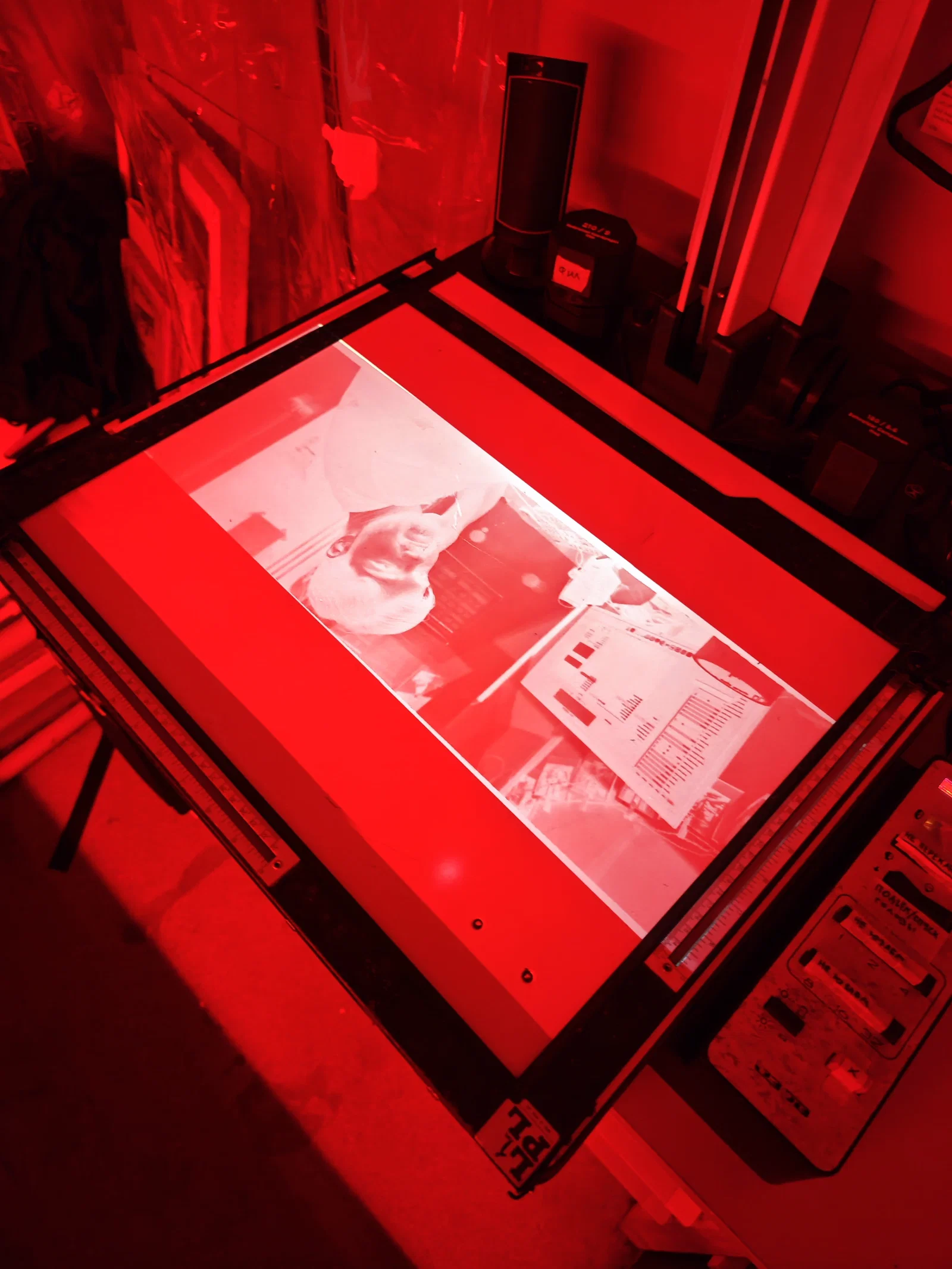

• Với cột Azov, kích thước ảnh in tối đa khoảng 50×60cm khi chiếu lên mặt bàn. Khi chiếu xuống sàn, có thể in ảnh lớn hơn 1 mét ở cạnh dài
• Để chiếu xuống sàn, mình khuyên dùng ống kính 210mm. Với thiết lập này, mình có thể in ảnh lớn hơn 120cm. Các bài kiểm tra với Schneider Rodagon 210mm f/5.6 cho thấy không bị tối góc tại f/22
• Hệ thống ngàm ống kính tương thích với các bảng gắn ống kính Durst Laborator 1200 và Modular 70

Yêu cầu

1. Máy in 3D có khổ in tối thiểu 256×256×256mm (mình dùng Bambu Lab P1S)
2. Khoảng 2.3kg nhựa đen và 0.45kg nhựa trắng (mình dùng eSUN và Bambu PLA)
3. Cột máy phóng Azov hoặc tương đương (cần có adapter tùy chỉnh nếu dùng máy khác)

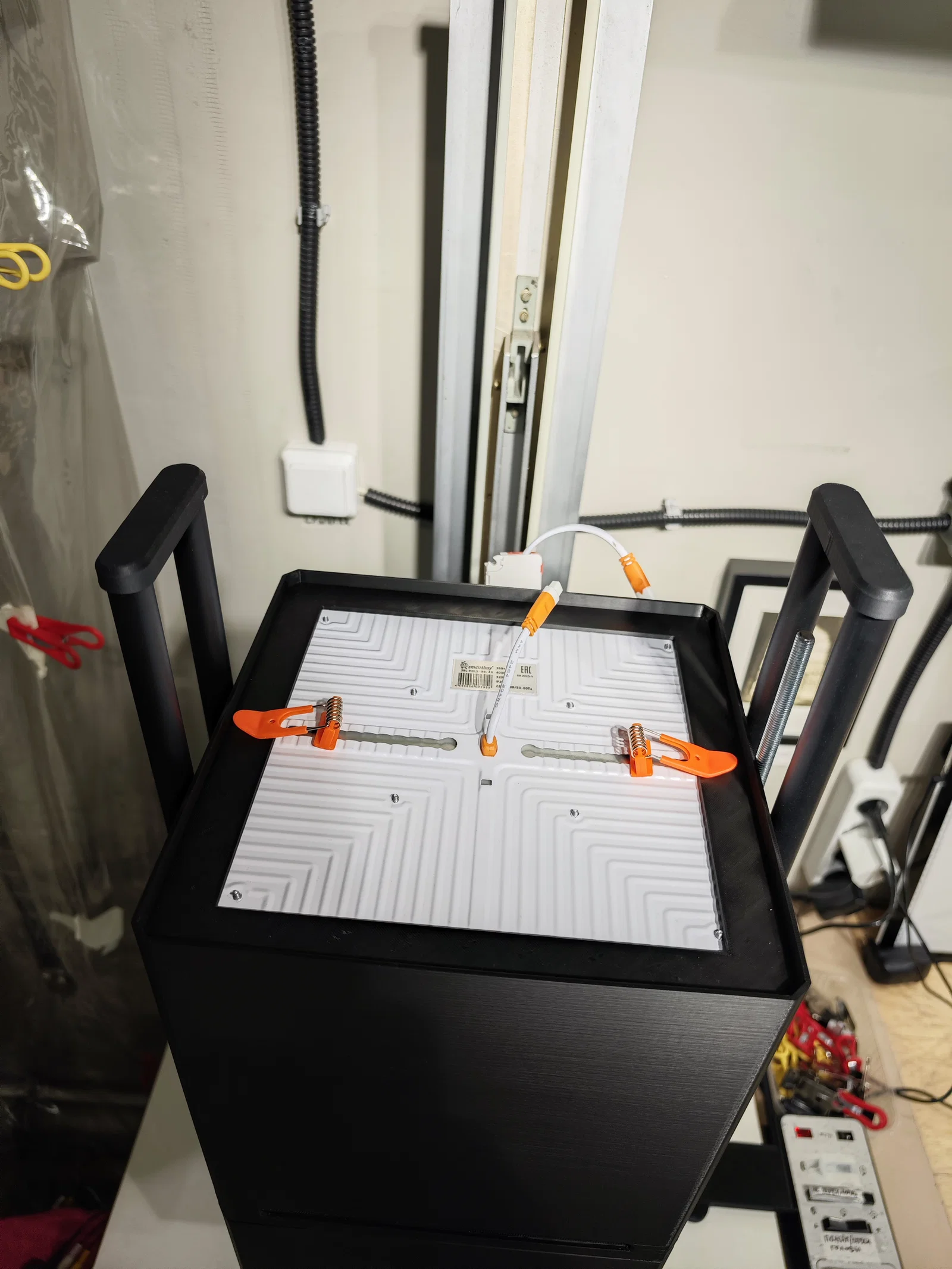

4. Bảng đèn LED vuông không viền 225×225mm 36w (mình dùng SmartBuy 36W LED)
5. Ống kính phóng ảnh 150mm với ren M42 hoặc M50 (đã test với Schneider Componon 150mm f/5.6)

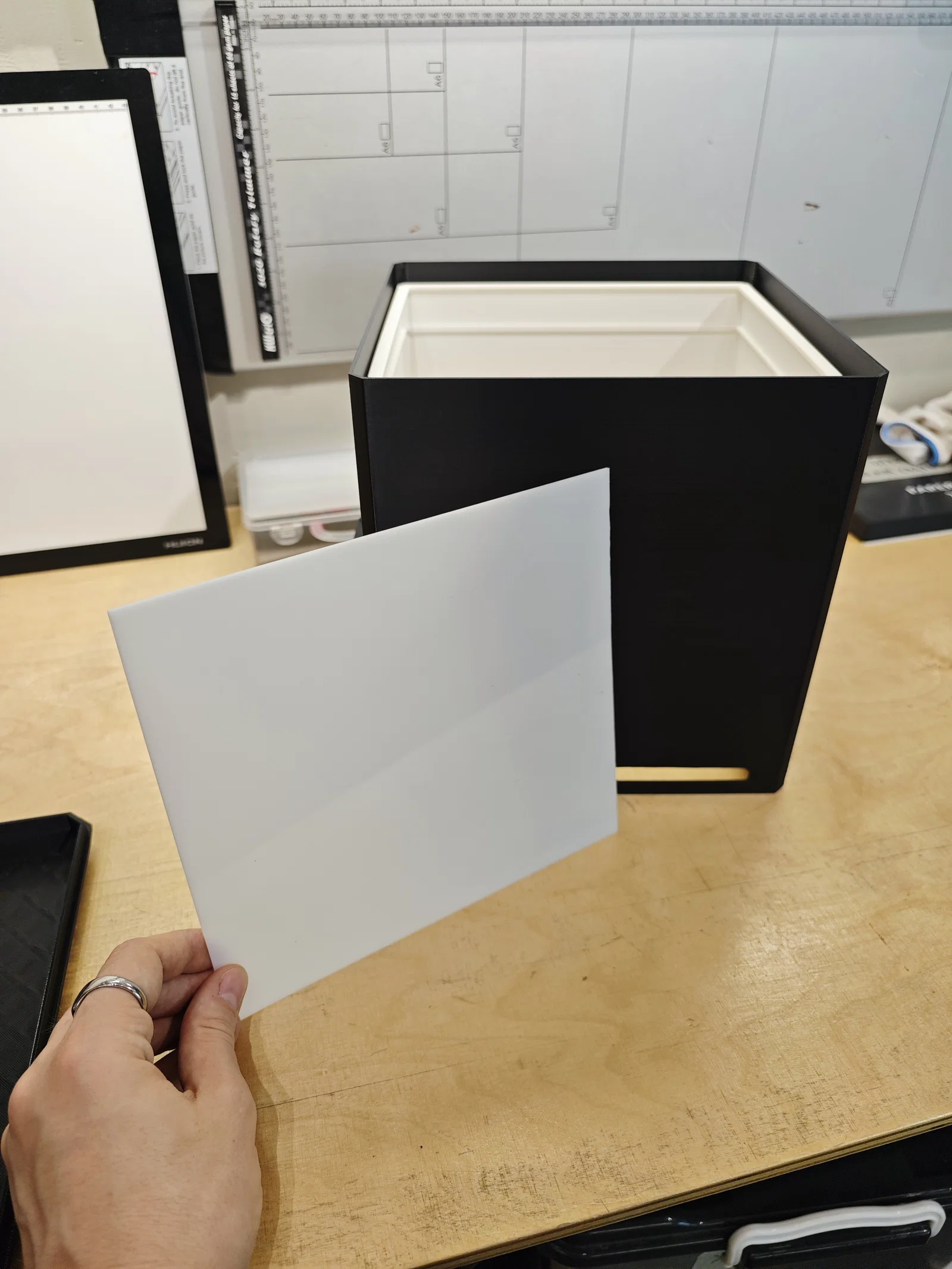

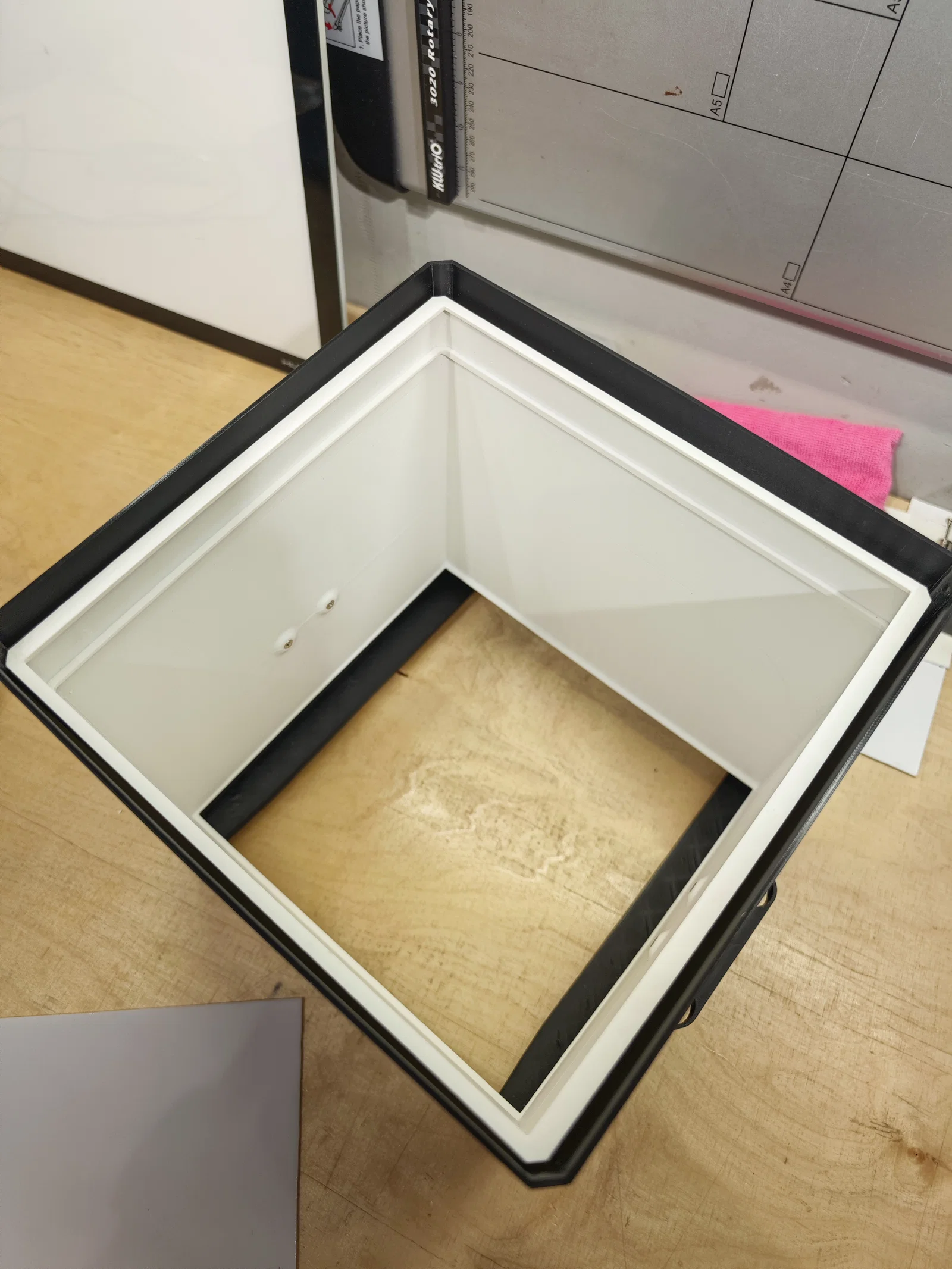

6. Tấm mica trắng sữa (opal acrylic), 2 tấm 210×225mm
7. 4 thanh ray ống 16х500mm
8. 1 thanh ren M8, dài khoảng 500mm + 1 tắc kê đạn 8mm
9. 1 đai ốc M8 (6.4x13x14.5mm)
10. 2 bu lông M5 đầu lục giác (3.5x7.8x9mm), dài 25mm
11. 2 insert ren M5 (6x8x7mm)
12. 16 bu lông M3 đầu chìm, dài 20mm
13. 6 bu lông M3 đầu chìm, dài 10mm
14. 22 insert ren M3 (3x3x4.2 mm)
15. 4 insert ren M4 để gắn vào cột Azov (không cần thiết nếu bạn tự thiết kế ngàm khác)

Lưu ý quan trọng

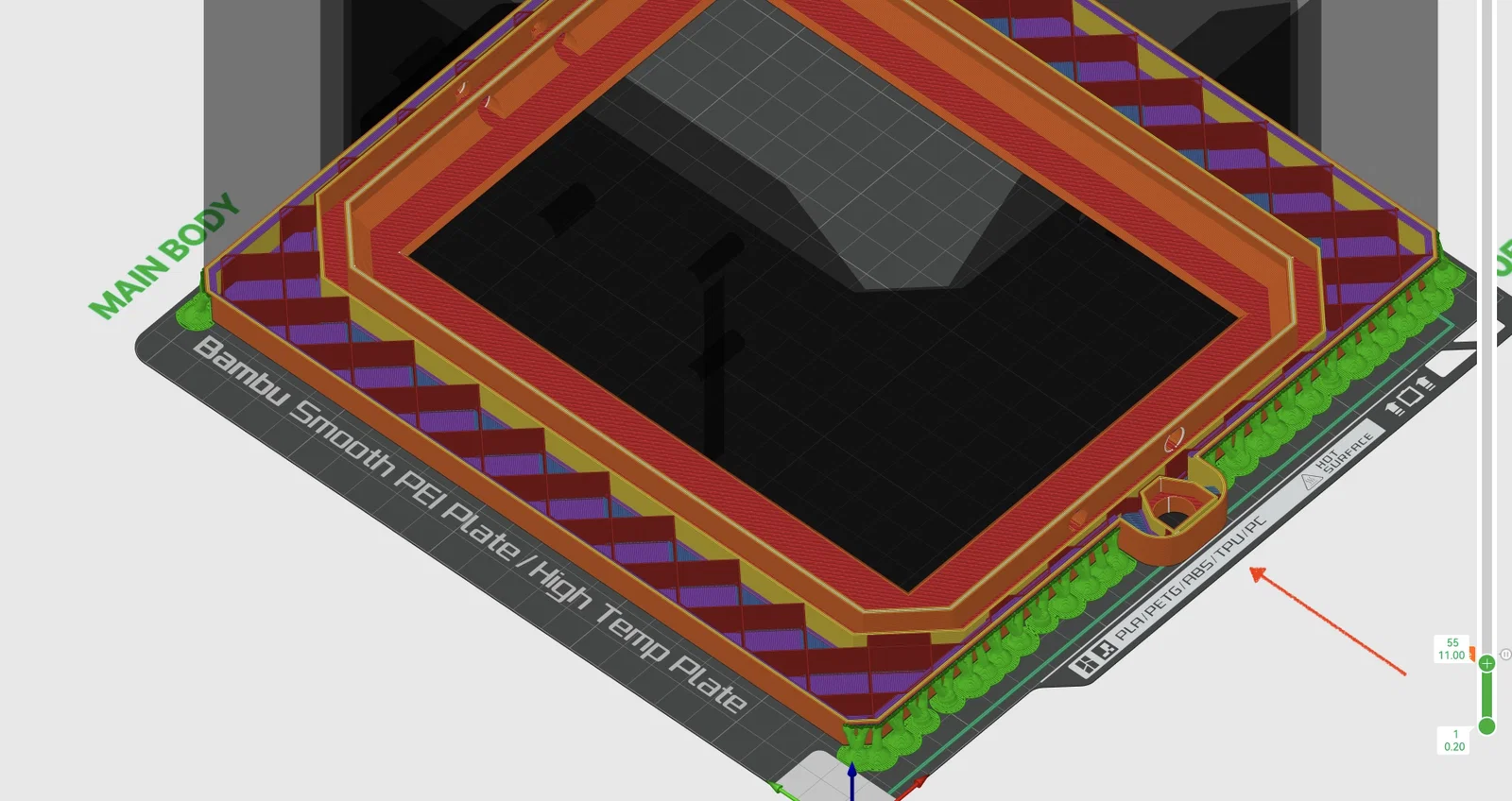

1. Khi in phần THÂN CHÍNH (MAIN BODY), bạn cần tạm dừng máy in để đặt đai ốc vào trong mô hình (như hình minh họa). Mình đã thêm lệnh tạm dừng vào file Wurst138_PRINT_project.3mf, nhưng vì được tạo trong Bambu Studio nên có thể không mở hoặc hoạt động đúng trên các phần mềm cắt lớp (slicer) khác.

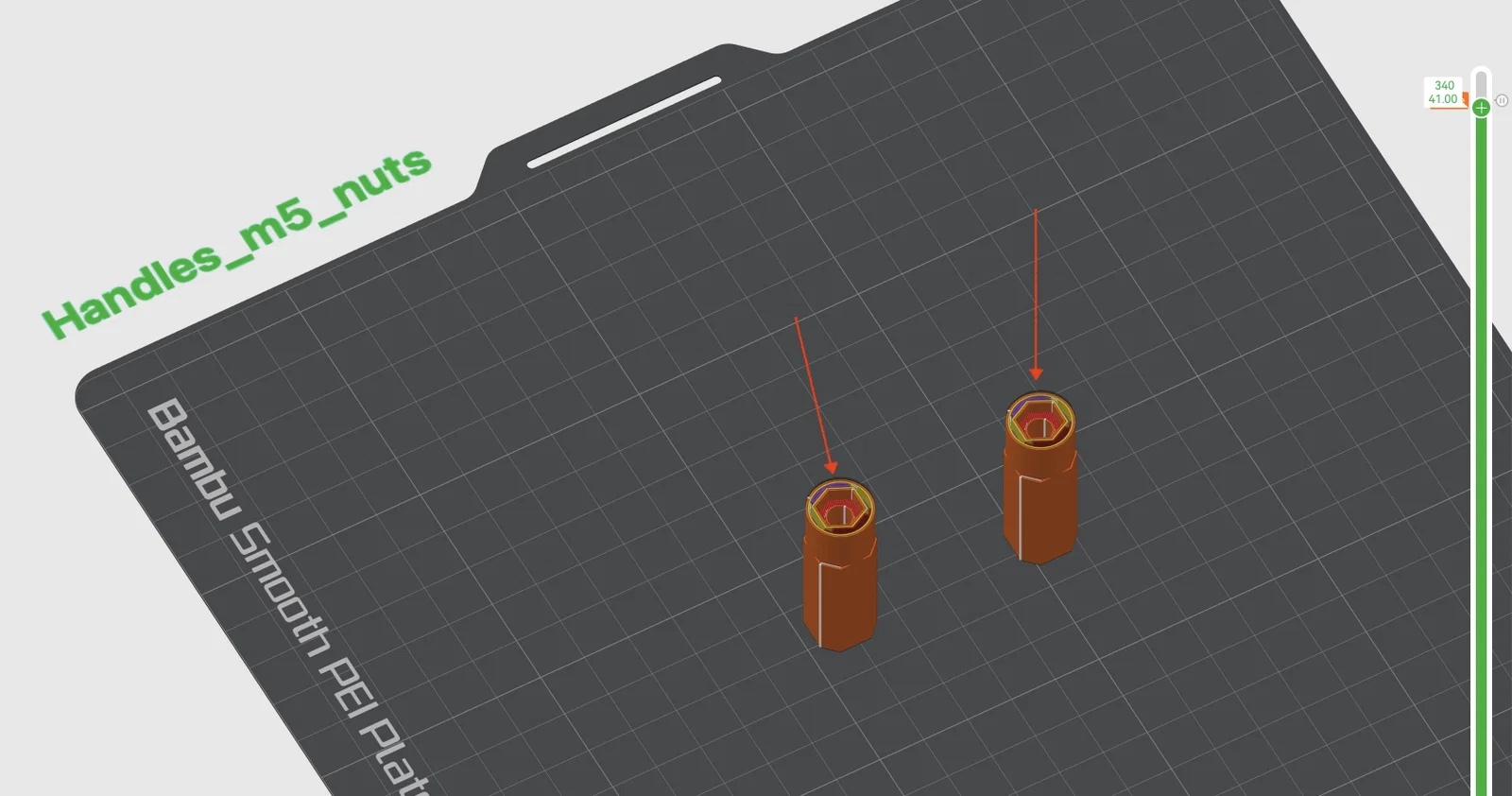

2. Thao tác tương tự cũng áp dụng cho các phần Nut_Handle. Hãy tạm dừng in tại lớp đã chỉ định và chèn bu lông vào trước khi tiếp tục in.

P.S. Hãy cẩn thận — cái này BỰ lắm đấy!
