Mặt lưng FKD 13×18 dành cho các loại khay phim nhựa hiện đại

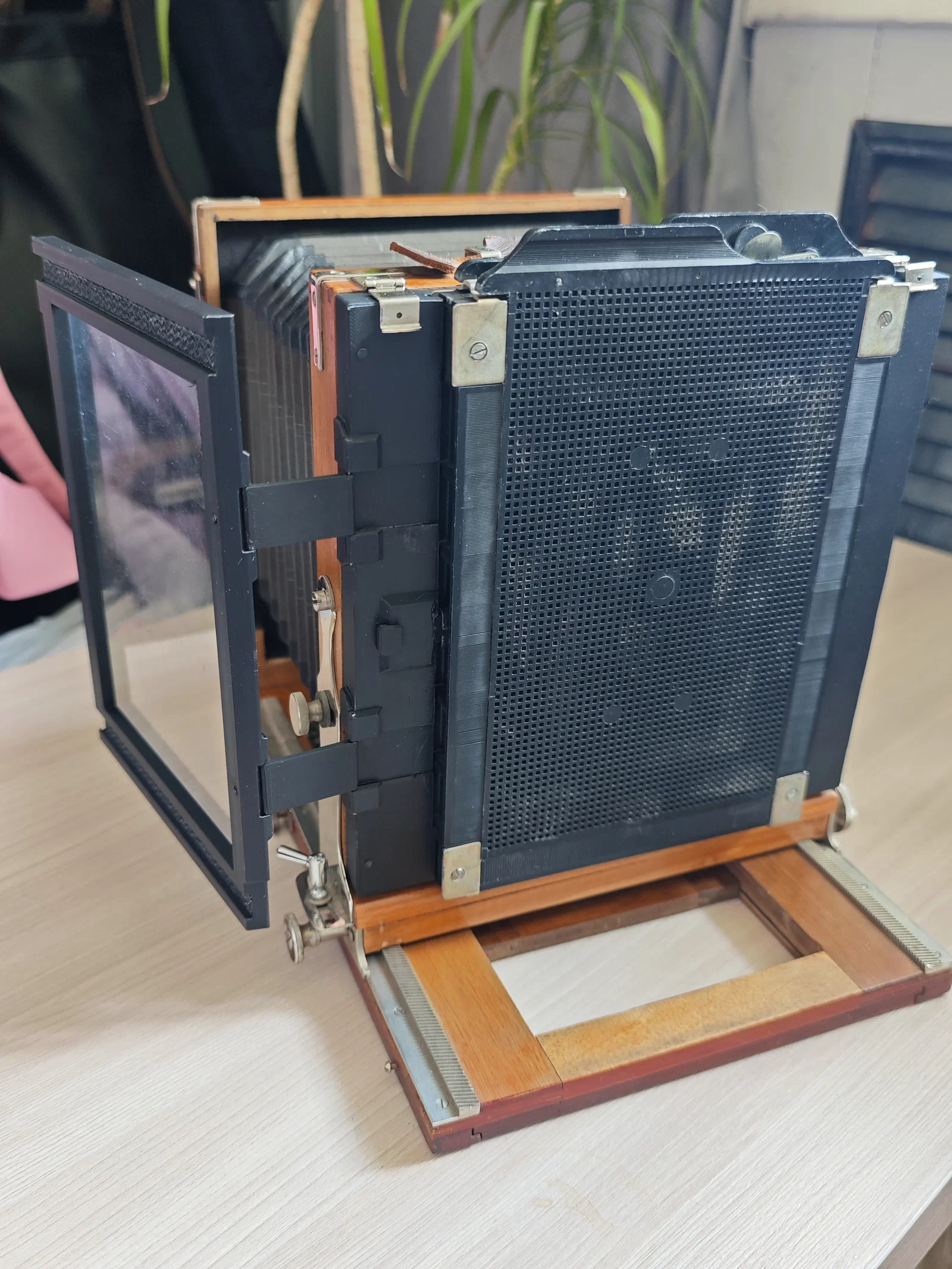

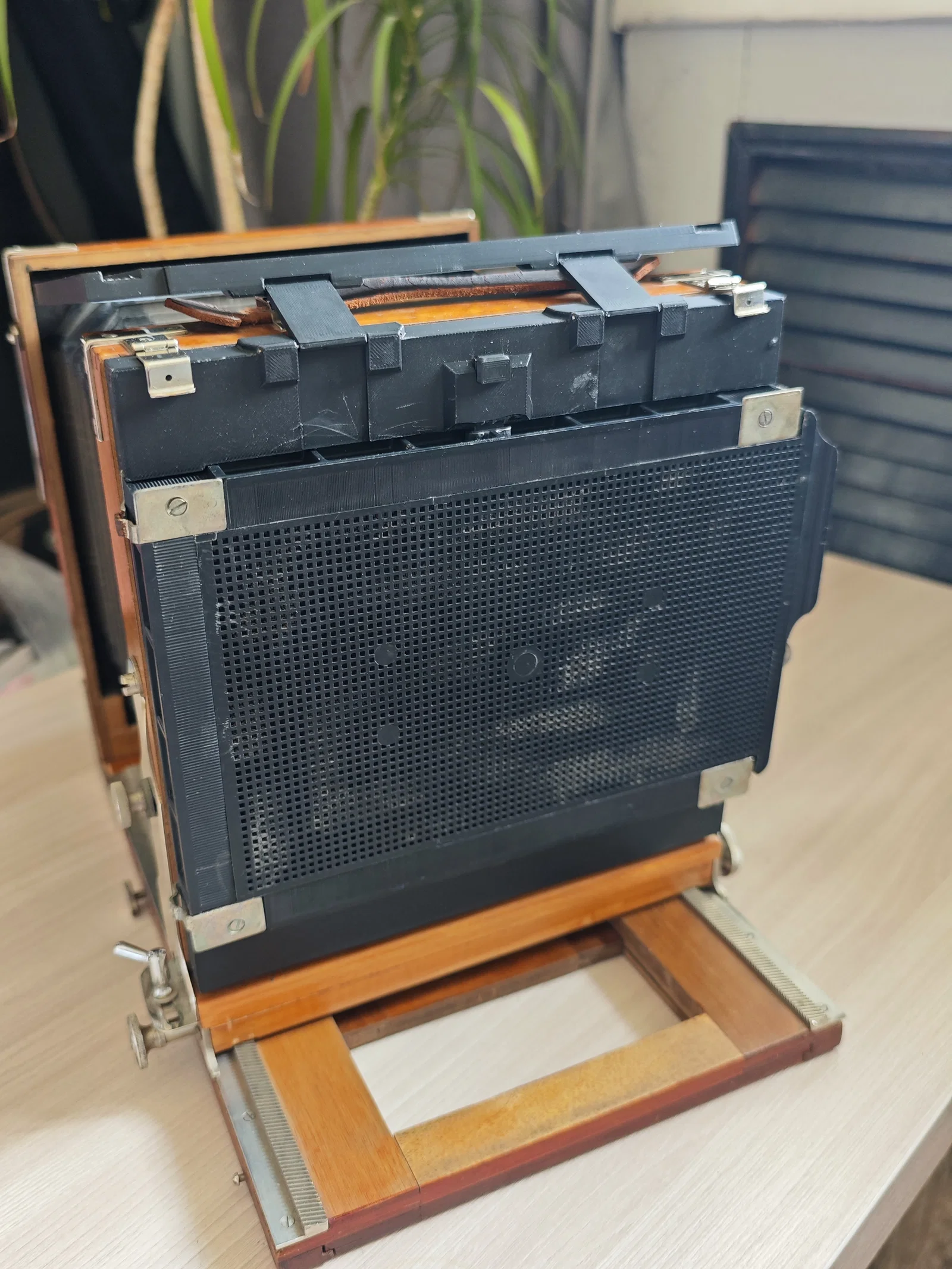

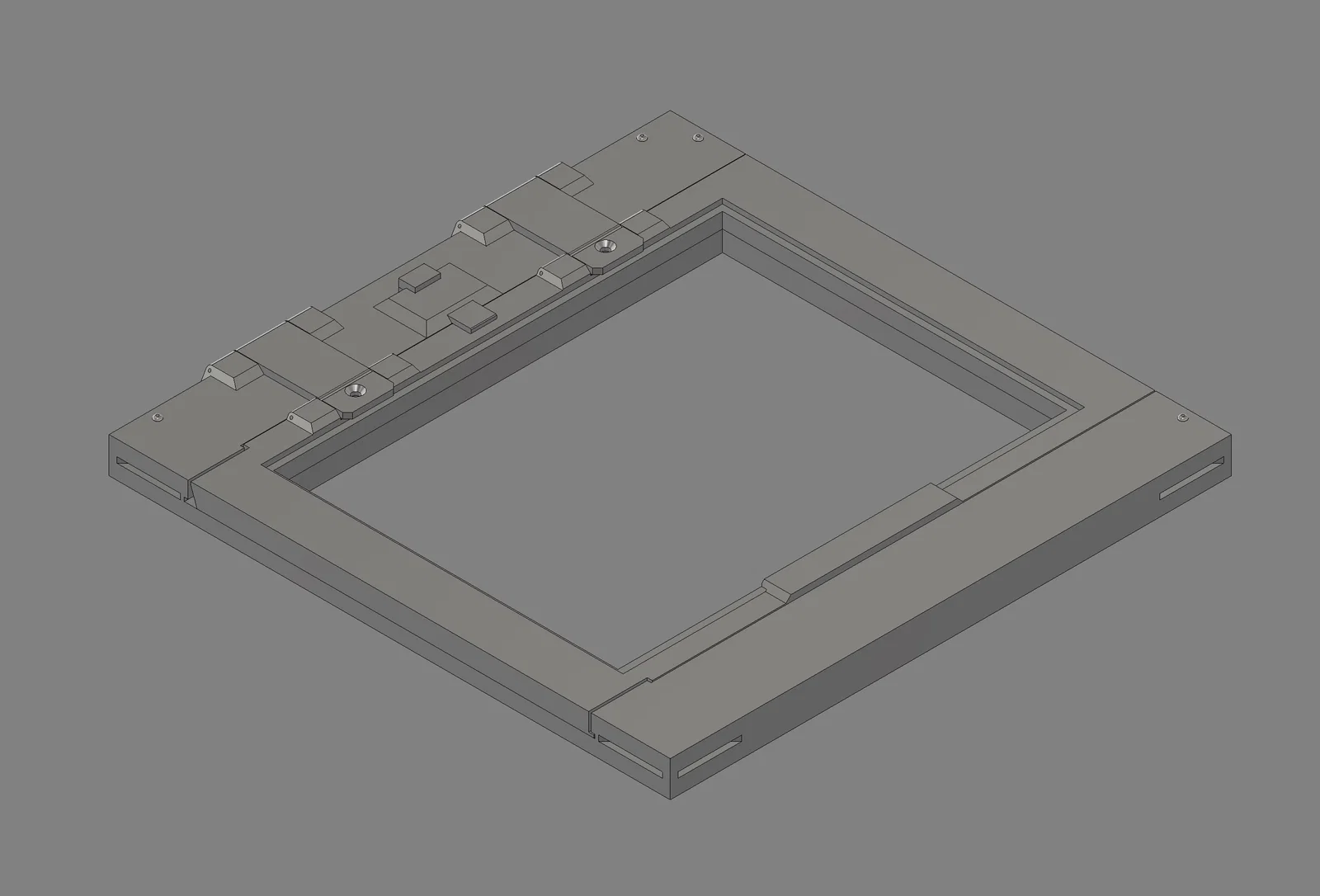

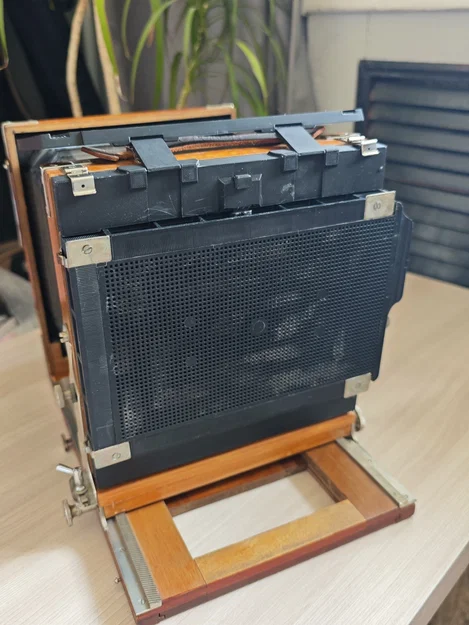

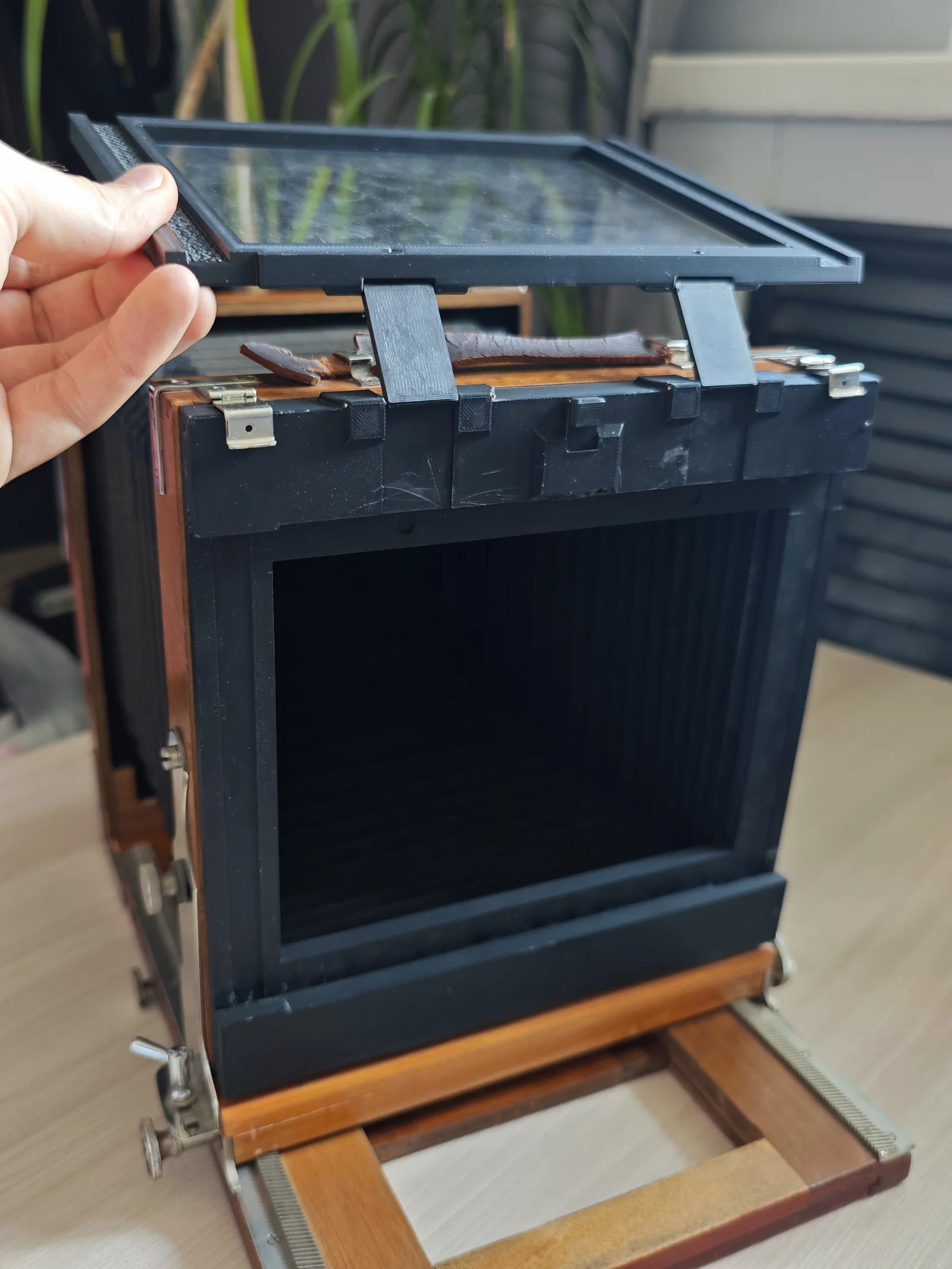

Mình đang sở hữu một chiếc máy ảnh khổ lớn FKD 13x18 đời 1958 sản xuất tại Kharkiv. Ban đầu, máy được thiết kế để dùng với các loại phim gỗ cũ. Gần đây, mình có mua thêm vài khay phim nhựa FKD loại mới nhưng không may là chúng lại không vừa với máy. Hóa ra là các khay này có kích thước hơi lớn hơn so với loại gỗ nguyên bản. Để giải quyết vấn đề này, mình đã thiết kế và in một mặt lưng thay thế dành riêng cho loại khay phim này. Nó sẽ tương thích tốt với các dòng máy FKD 13x18 đời đầu.

Yêu cầu

1. 2 con ốc M3 × 10 mm
2. 2 miếng ren nhiệt (heat-set inserts) M3 (4.5 × 3 × 3 mm)
3. Kính mờ (ground glass), kích thước 138 × 178 mm, dày 2 mm
4. 2 chiếc kẹp giấy làm từ dây kẽm 1 mm
5. Khoảng 160 g nhựa PLA hoặc PETG

Hướng dẫn lắp ráp

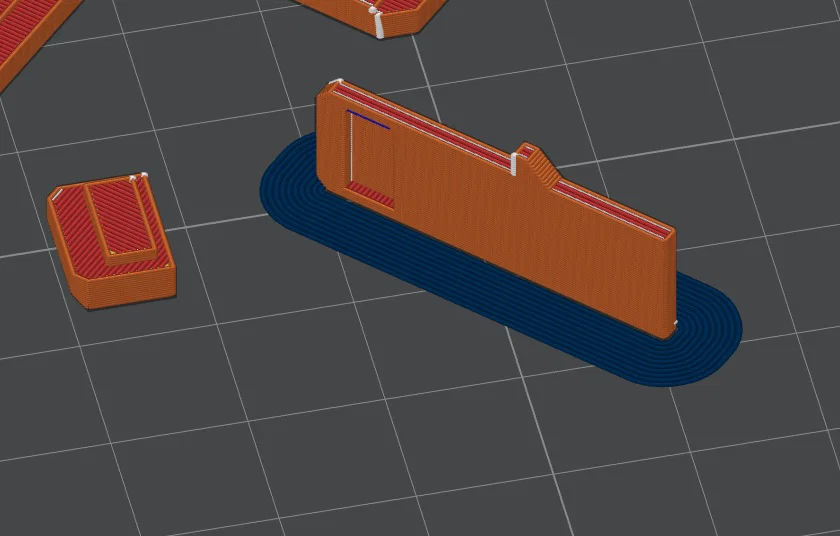

1. In các chi tiết nhỏ trước. Bạn cần chuẩn bị sẵn Lock_Part-1 trước khi in phần khung chính. Lưu ý quan trọng: Đừng dán dính Lock_Part-1 và Lock_Part-2 vào nhau ở bước này.

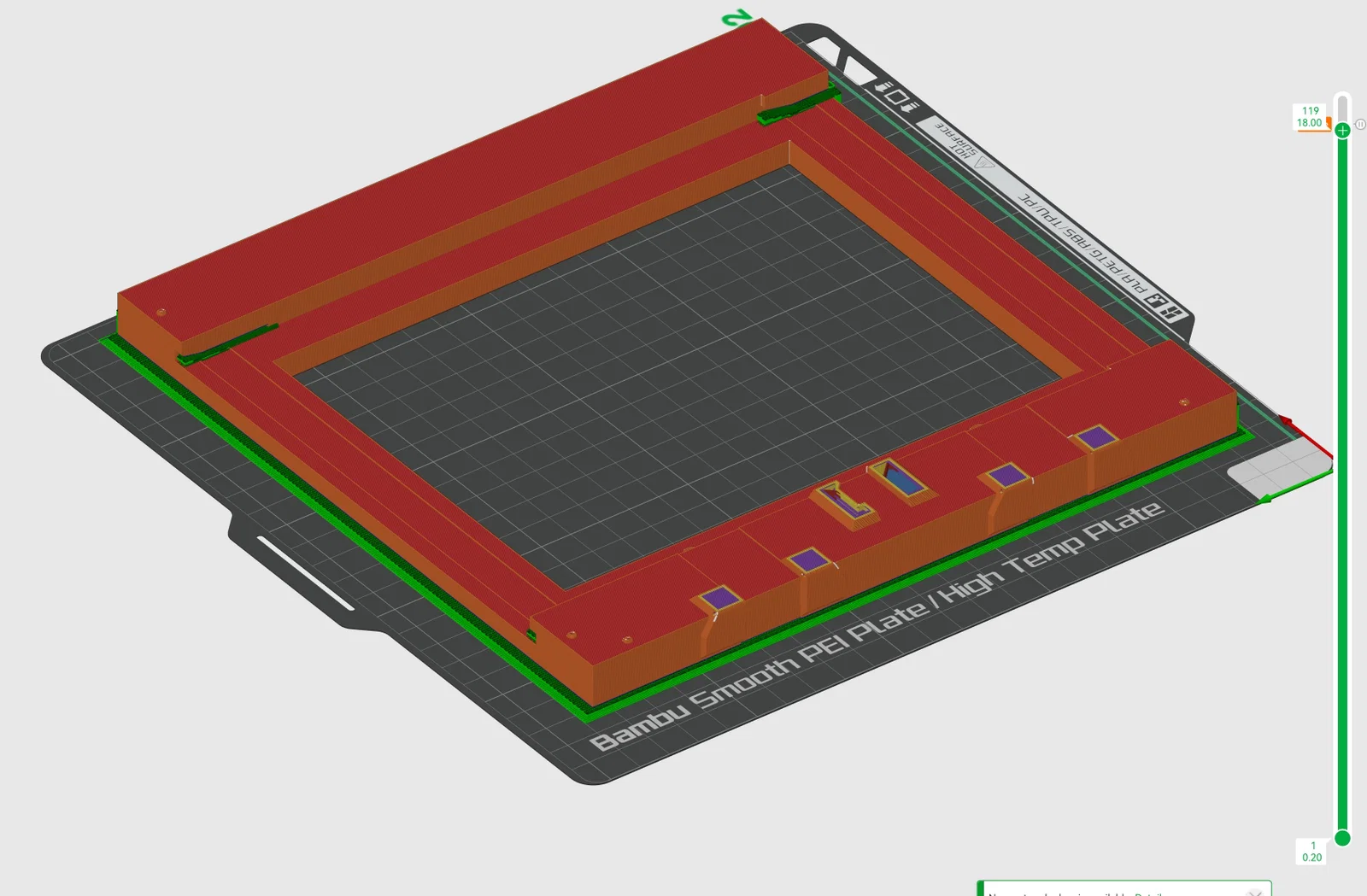

2. Chuẩn bị file Back_plate.stl để in và thêm lệnh tạm dừng (pause) trên máy in tại lớp (layer) được hiển thị trong ảnh chụp màn hình.

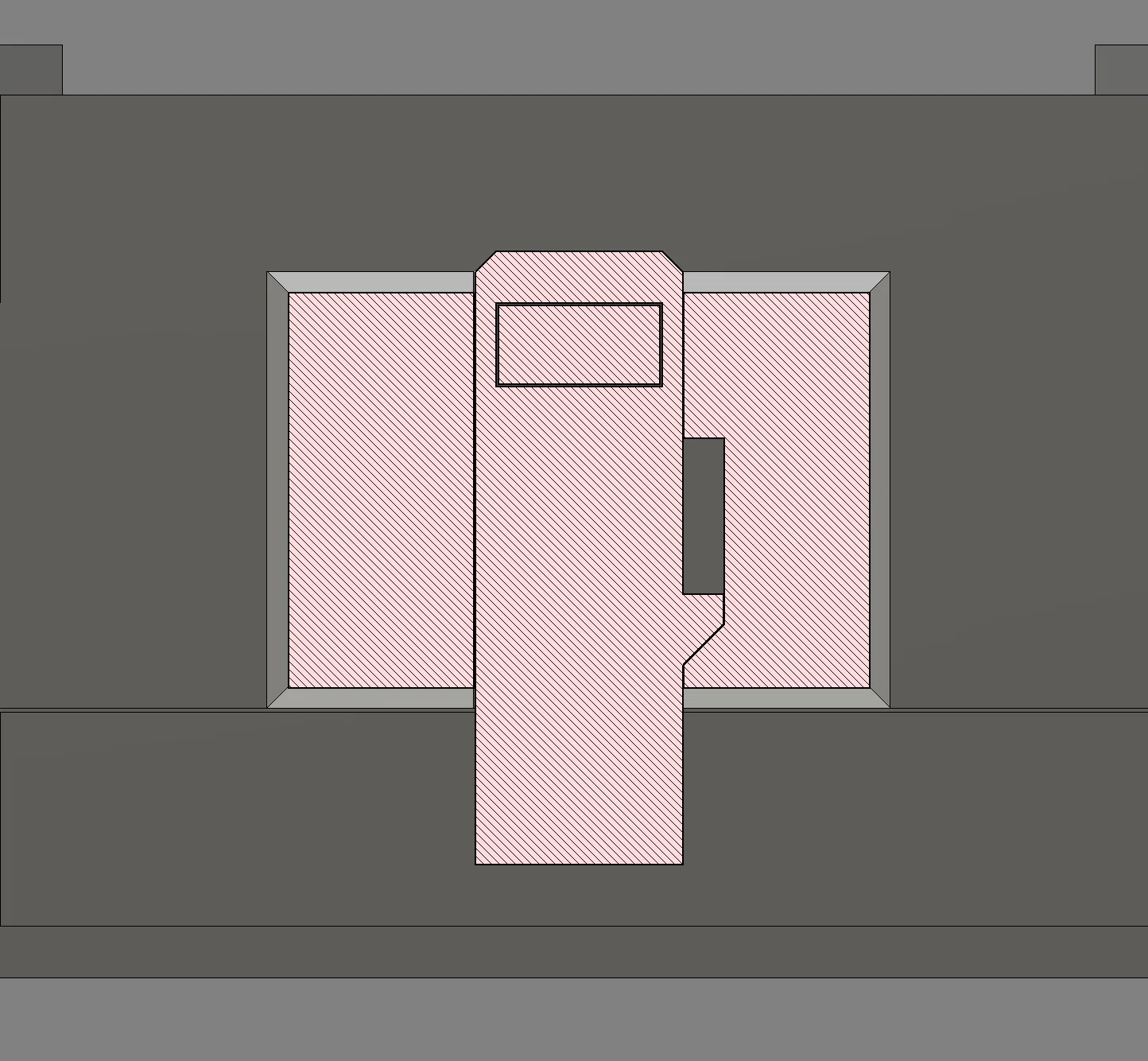

3. Khi máy in tạm dừng, đặt Lock_Part-1 vào đúng khe của nó rồi cho máy in tiếp tục.

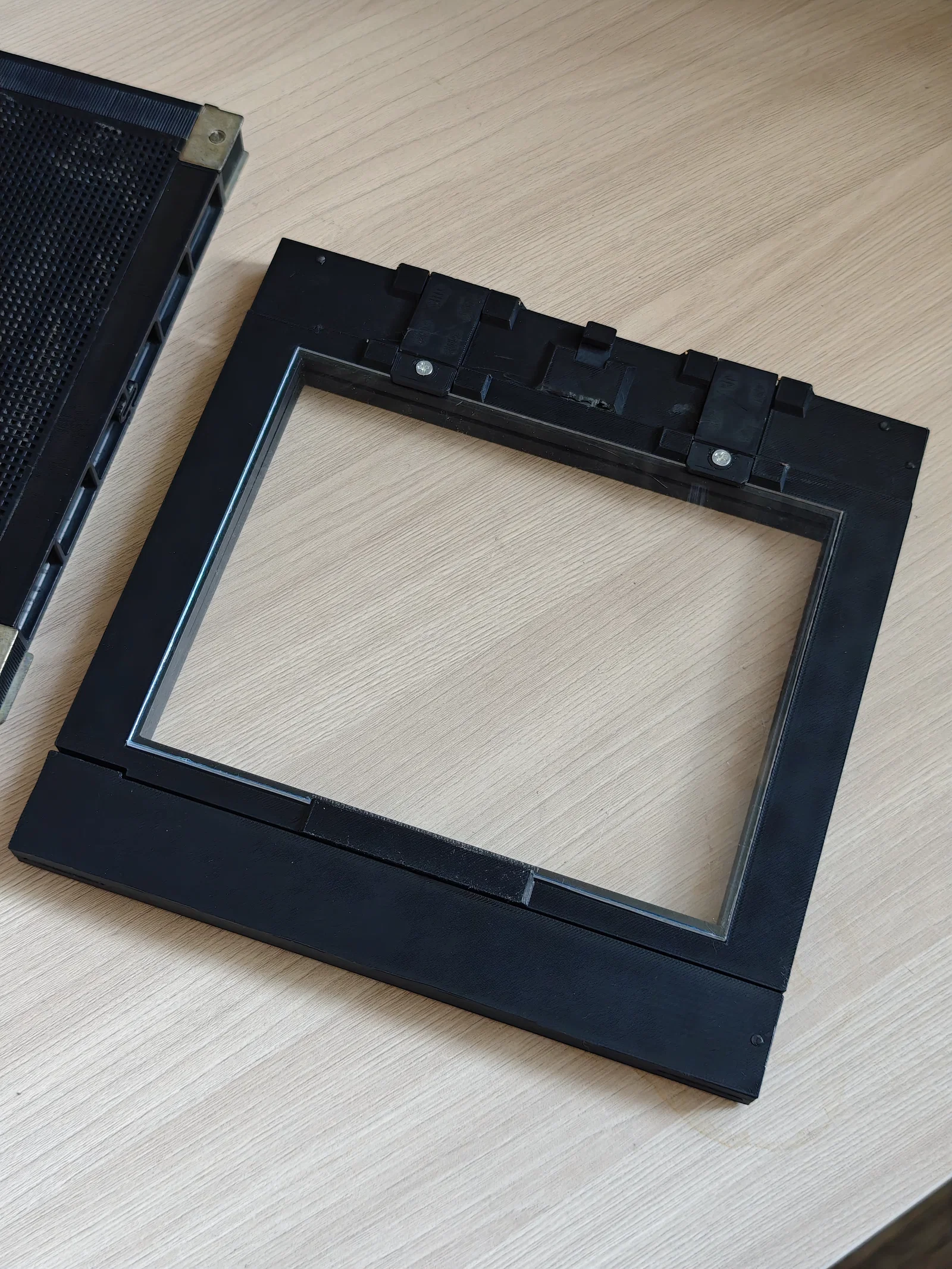

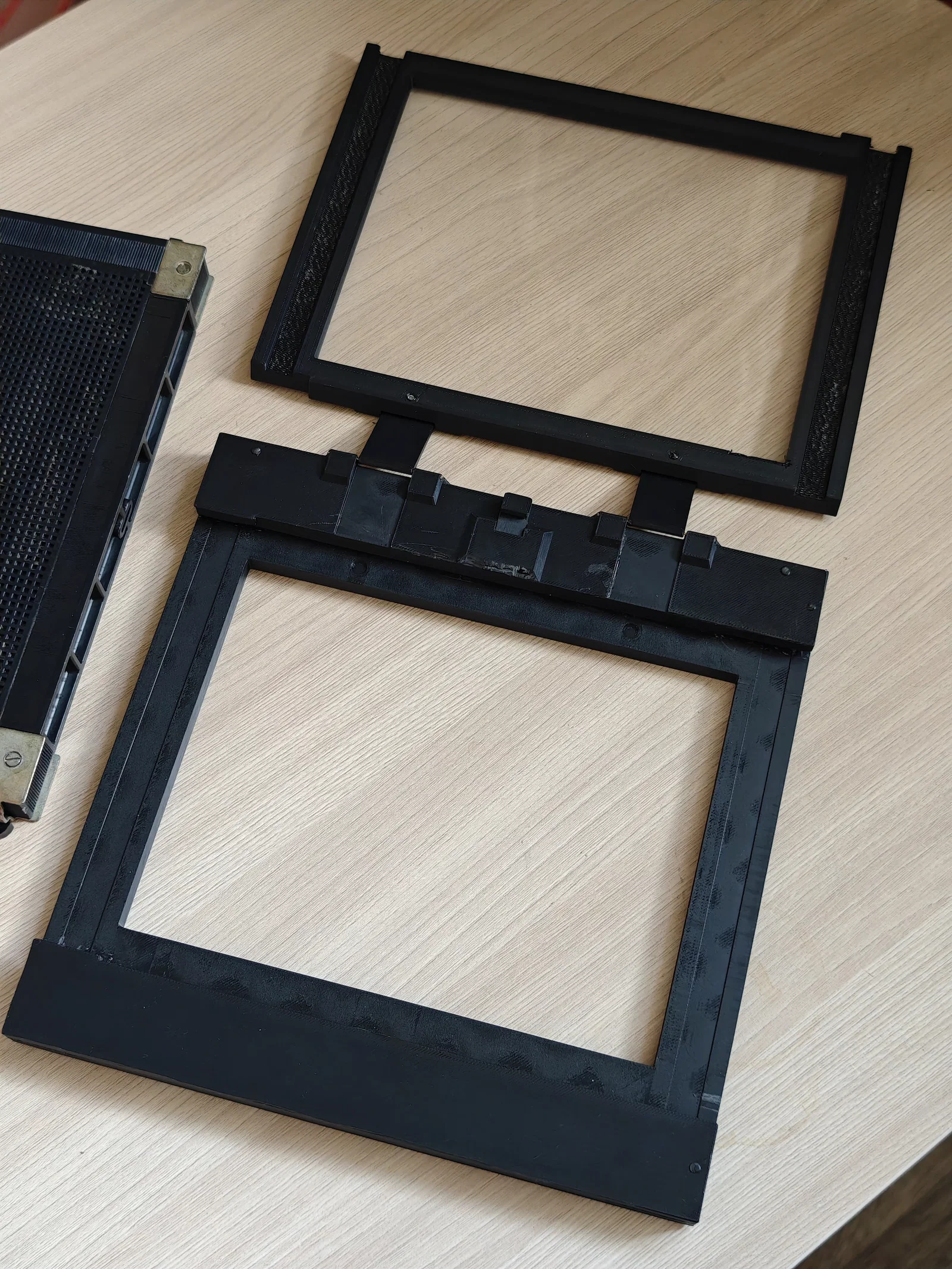

4. In chi tiết Glass_holder.
5. Để nối Back_plate và Glass_holder bằng bản lề (Hinge), mình đã dùng kẹp giấy thông thường duỗi thẳng bằng kìm.
6. Lắp các miếng ren nhiệt vào Glass_holder bằng mỏ hàn.
7. Lắp kính mờ vào và ráp toàn bộ các bộ phận lại với nhau.
