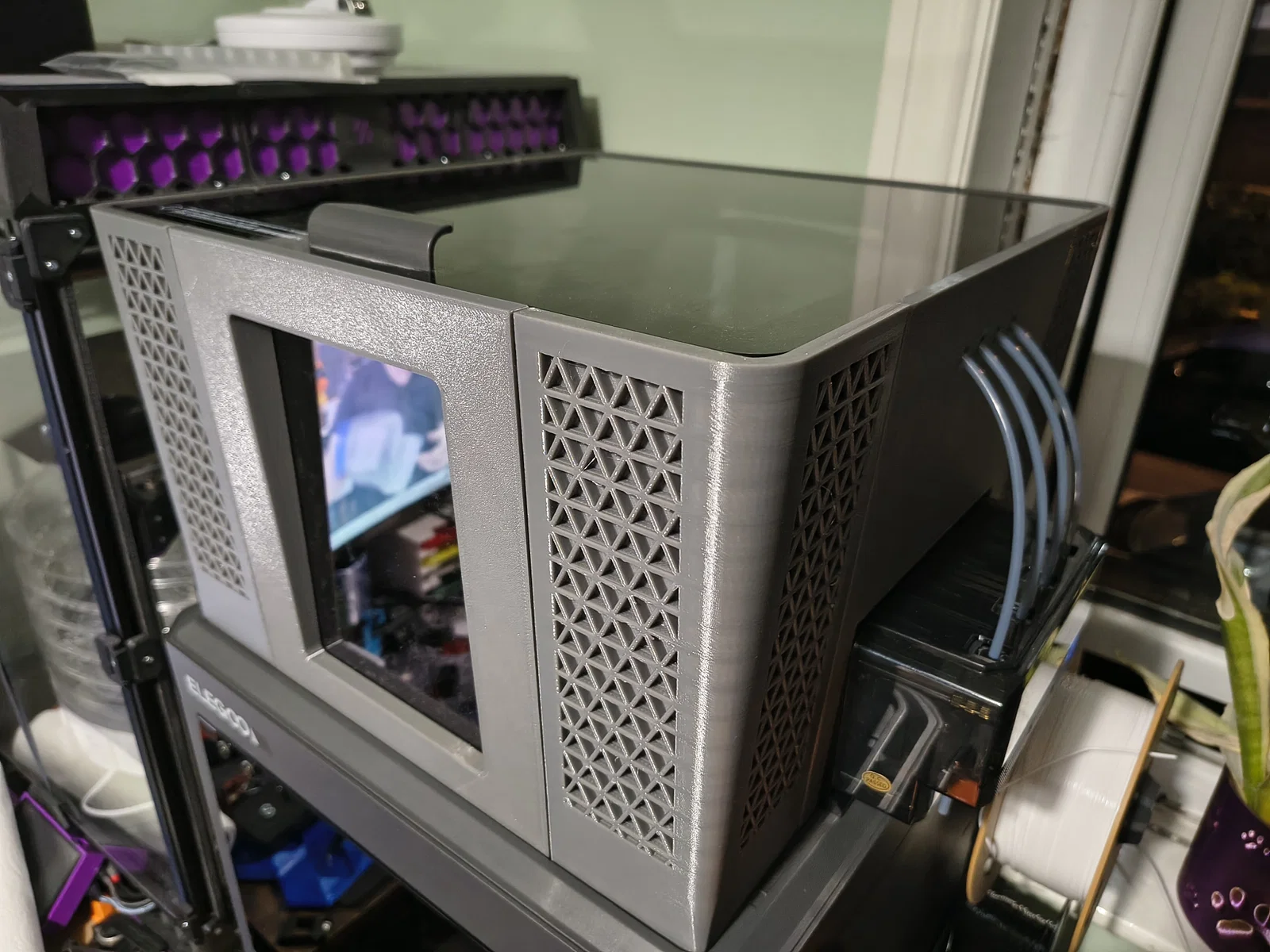

Top Hat (Nắp nâng) cho Elegoo Centauri Carbon 1 với Canvas
Bộ top-hat tự thiết kế dành cho CC1 có gắn Canvas, cho phép tận dụng nắp kính zin. Thiết kế đi kèm các vị trí lắp mica trong suốt, sử dụng ốc M3 và heatset insert chắc chắn. Gồm đầy đủ file STL, STEP và 3MF để người dùng tùy chỉnh theo nhu cầu.
Mô tả

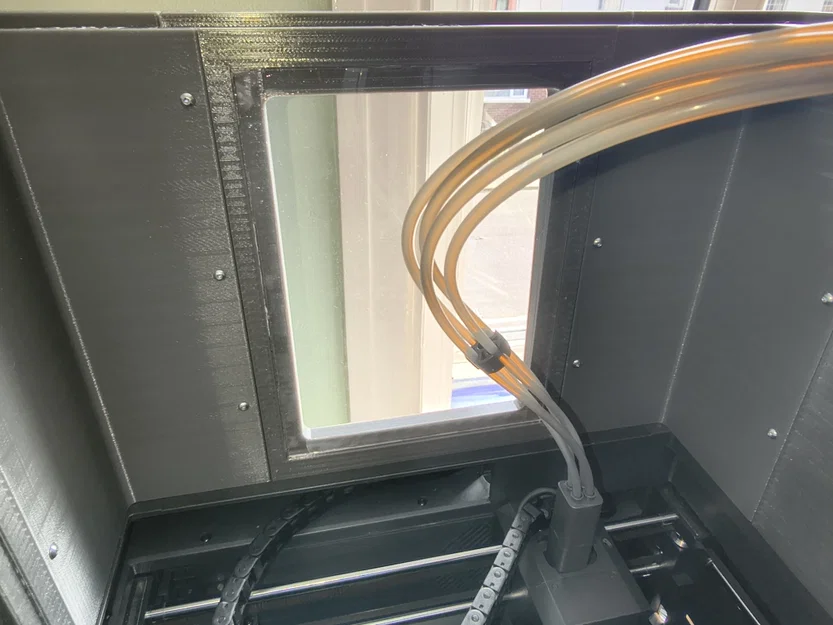

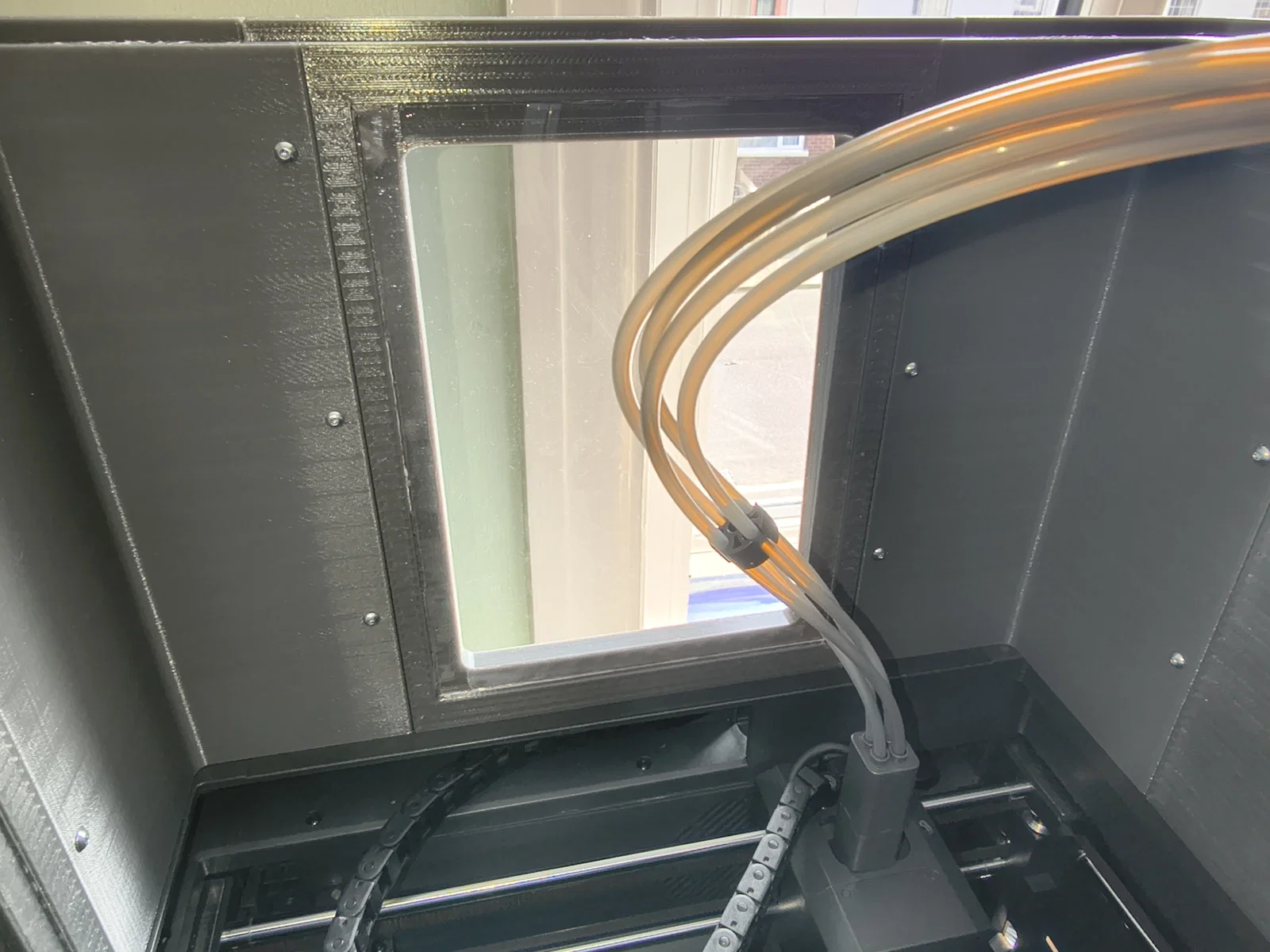

Mình quyết định tự thiết kế bộ top-hat in 3D cho máy CC1 có kèm Canvas để có thể tận dụng lại nắp kính zin của máy. Mình có chừa sẵn các khoảng trống ở mặt trước, sau và bên trái để lắp các tấm mica 2mm (kích thước 150x200mm) mà mình mua trên Amazon. Mình dùng băng keo VHB 10mm để dán các tấm mica trong suốt này vào.
Để kết nối các bộ phận, mình sử dụng heatset insert M3 gắn vào các tấm bên hông (mỗi tấm 6 cái) và ốc M3x10mm đầu nút. Cách làm này giúp việc tháo lắp hoặc sửa chữa sau này dễ dàng hơn nhiều.
Mình in tất cả các linh kiện theo đúng hướng mặc định của file .STL. Mình chỉ dùng support cho tấm bên phải ở đoạn tiếp giáp với bộ Canvas để đảm bảo tính thẩm mỹ đồng bộ cho cả 4 cạnh. Mình in bằng nhựa PETG Sunlu High Speed Matte Grey, dùng nozzle 0.6mm, 3 lớp tường (có bật chế độ alternate extra wall) và infill gyroid 20%. Tổng cộng tốn khoảng 2kg nhựa.
Mình đã đính kèm các file .STEP và file .3MF để mọi người có thể tùy chỉnh hoặc thay đổi thiết kế theo ý muốn.
CẬP NHẬT: Mình vừa bổ sung thêm các tấm bên hông đã được điều chỉnh để lắp vừa tấm mica 3mm với băng keo VHB 1mm.
