Đế che công tắc đèn tùy chỉnh cho nút nhấn Hue 1

6 hình

Đồ Gia Dụng

Đế che công tắc đèn tùy chỉnh cho nút nhấn Hue

Tác giả YanivSneh_4135877

Lượt tải
1
Lượt thích
2
Lượt coi
64

File 1 8 KB

  • hue-switch-holder_1782300990.scadSCAD · 8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#402889
Danh mục
Đồ Gia Dụng
Ngày đăng
Thẻ

Mô tả

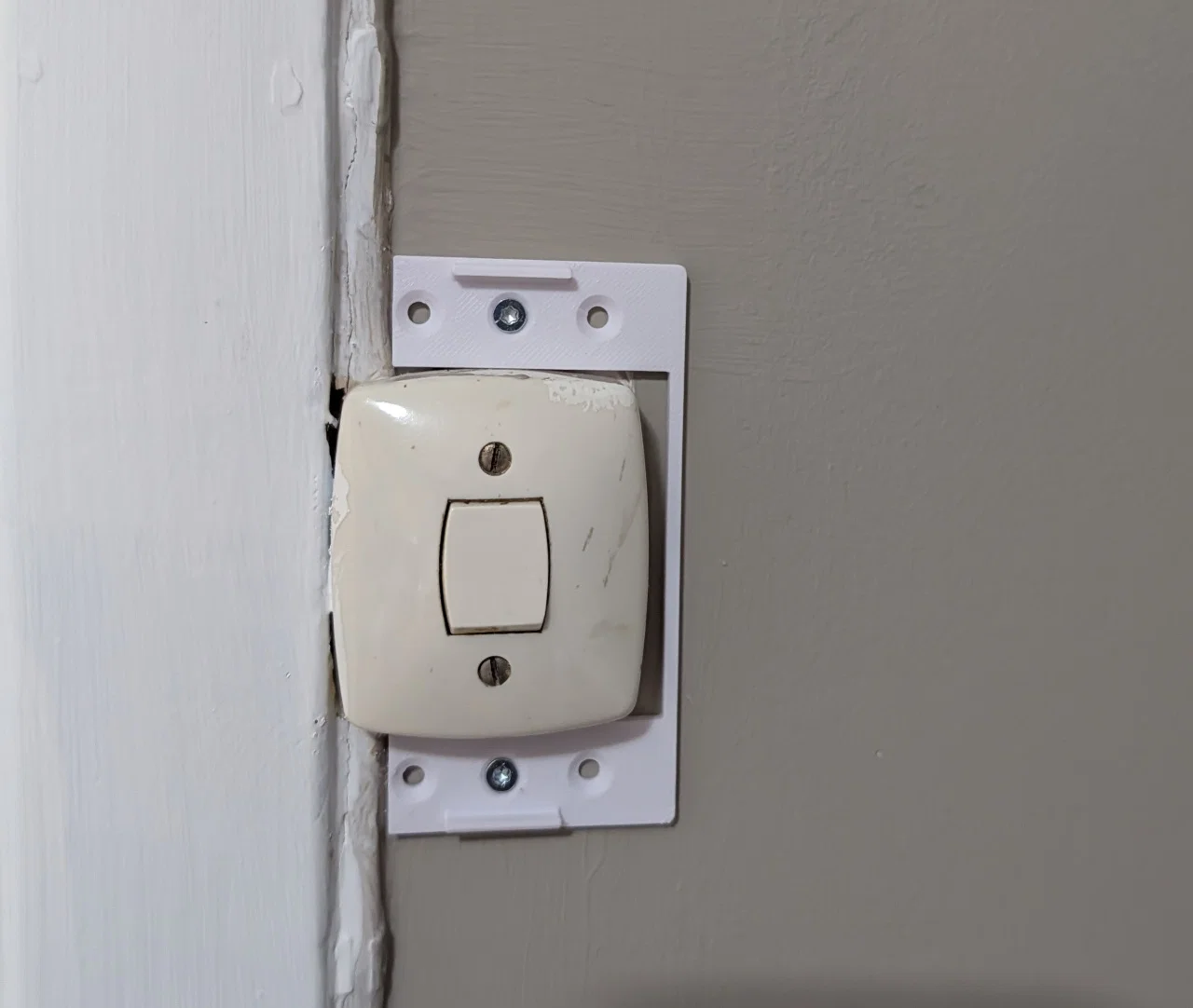

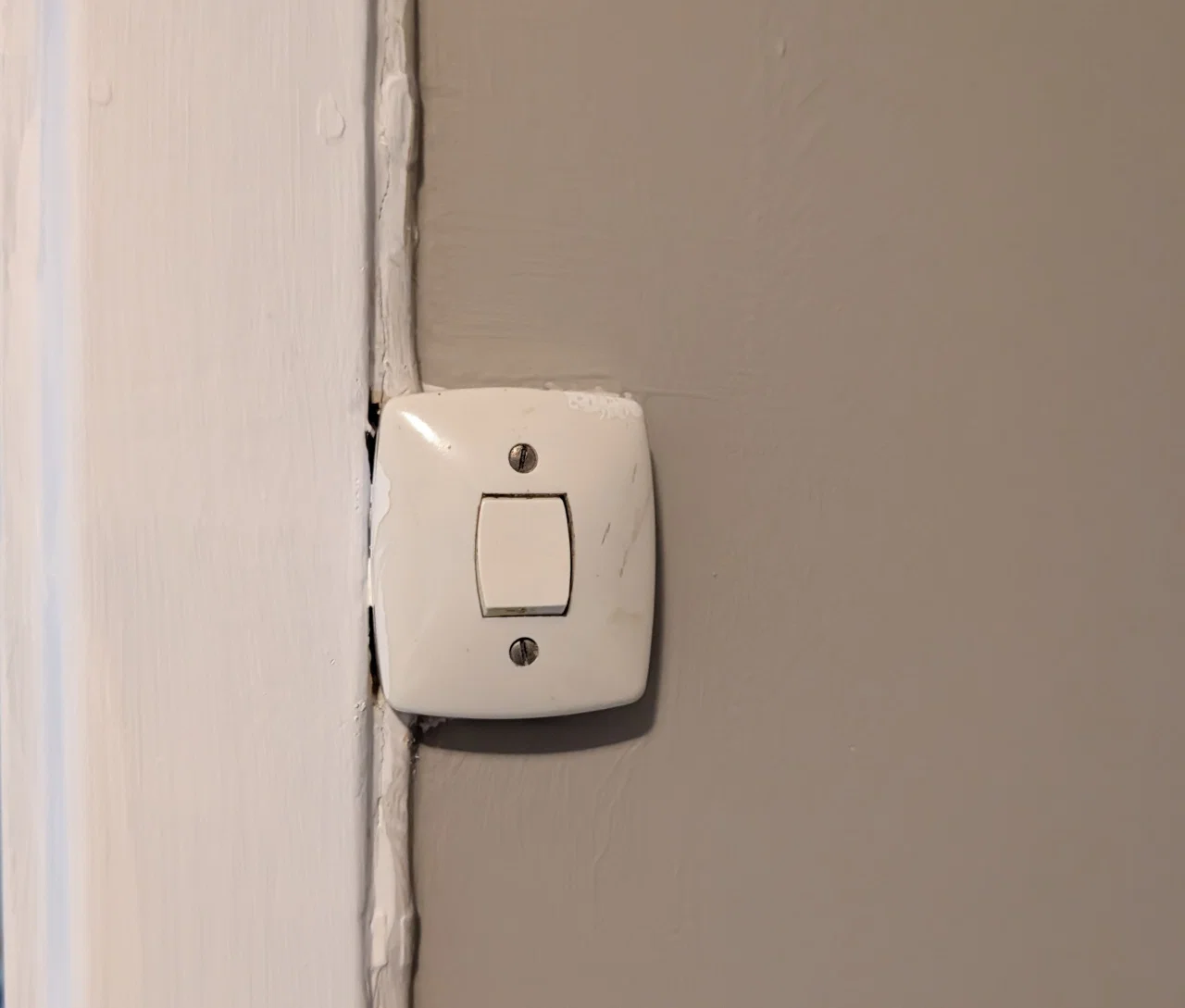

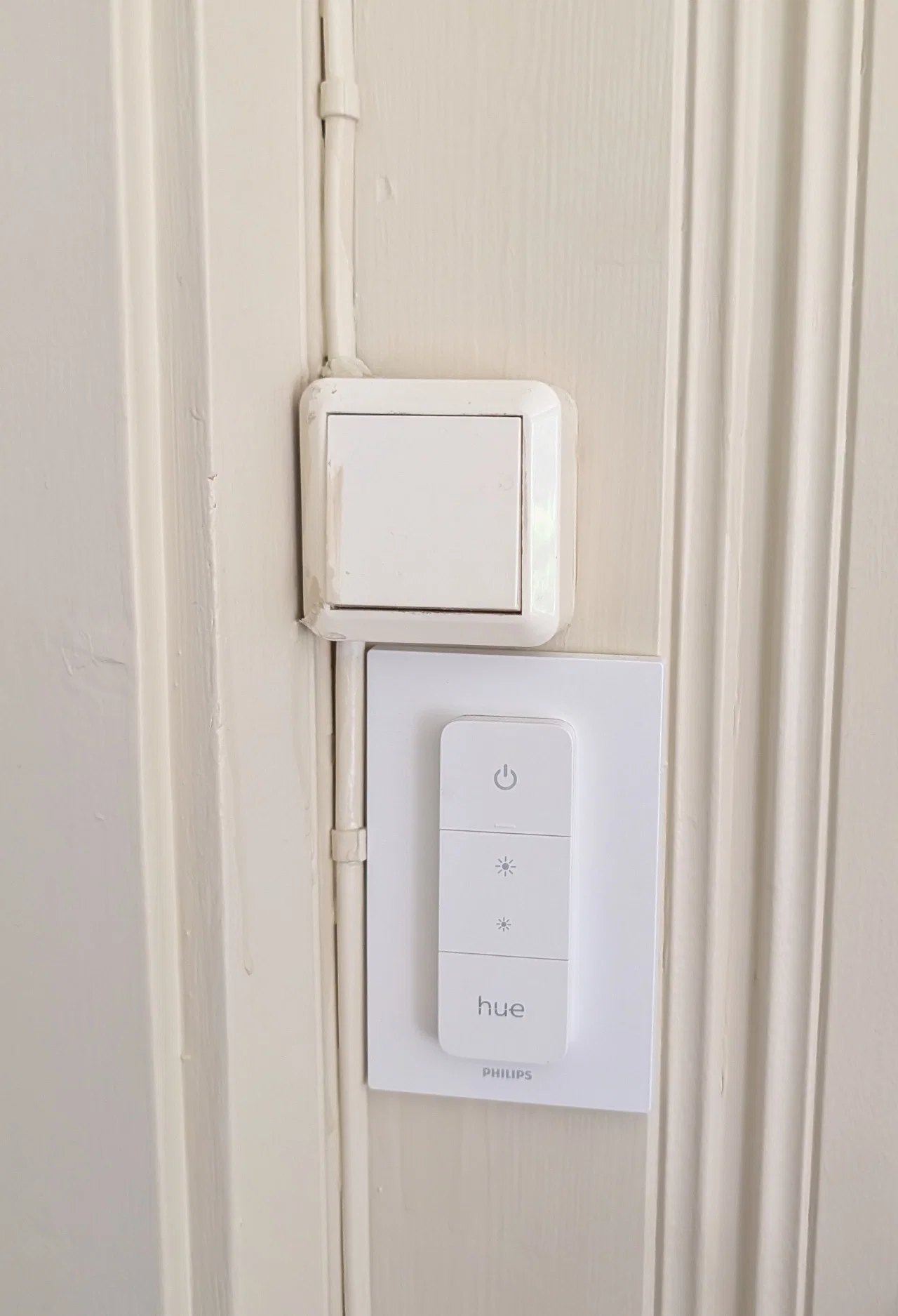

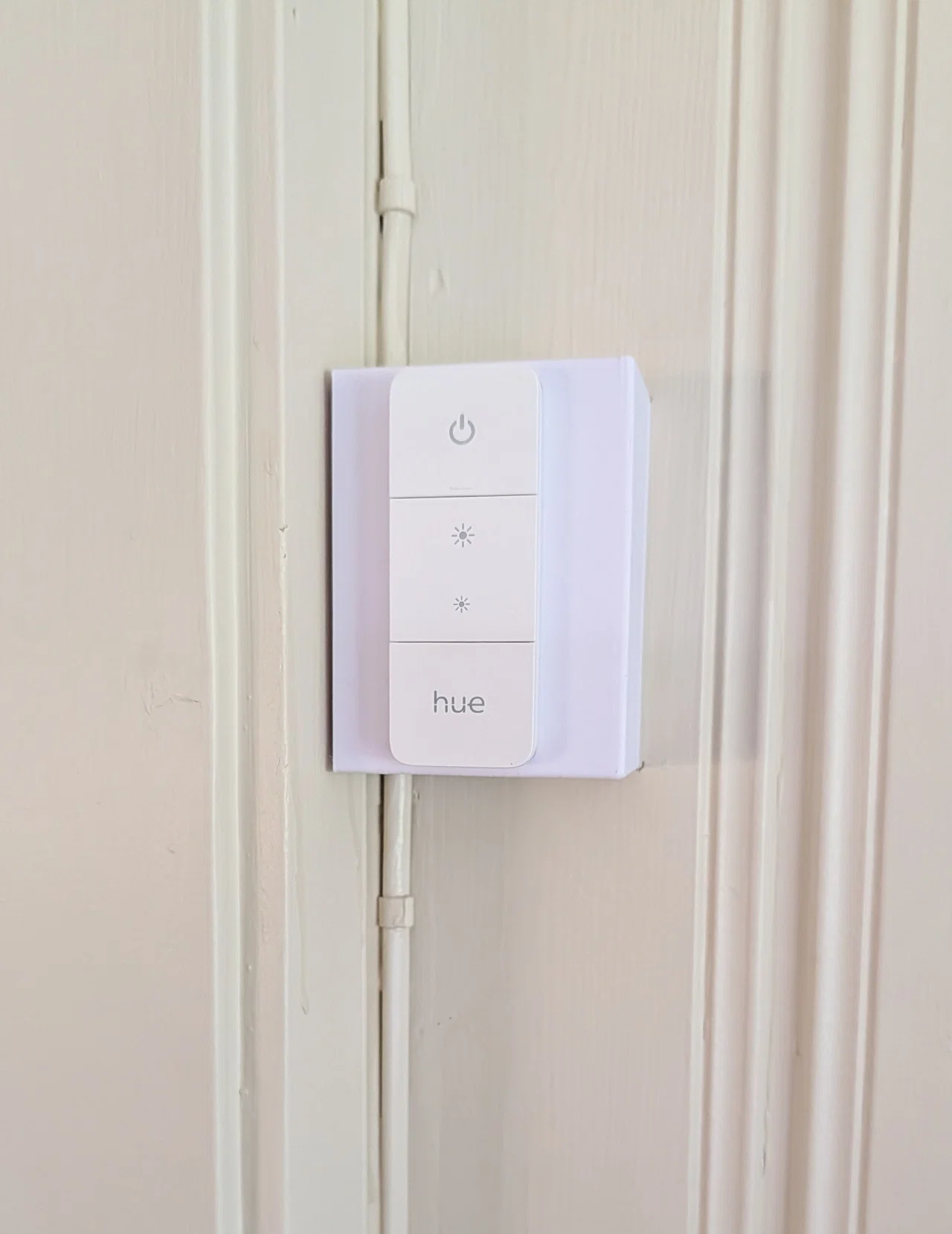

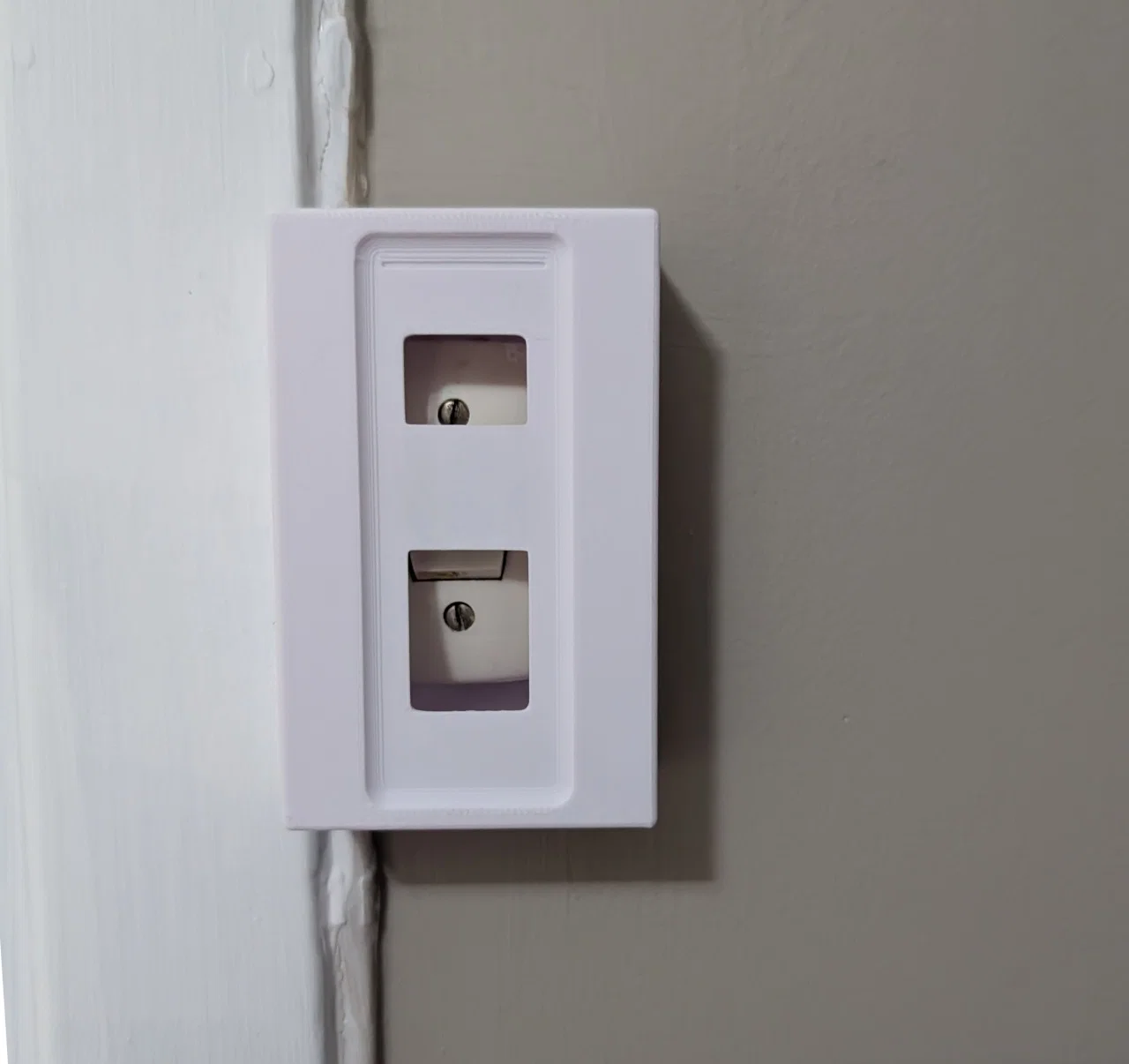

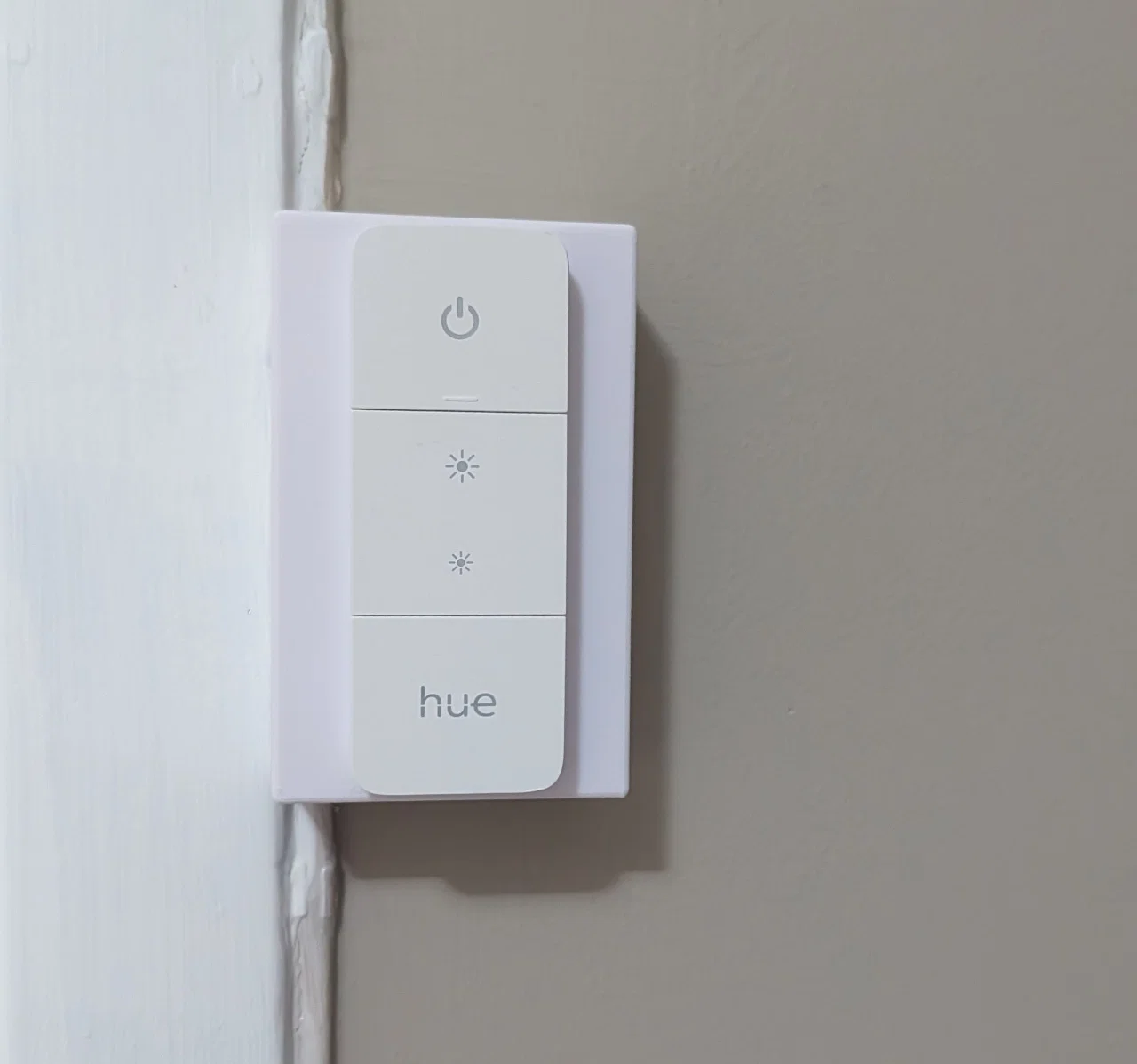

Đây là mẫu OpenSCAD tham số giúp gắn nút nhấn Hue lên phía trên các công tắc đèn cũ trong nhà bạn. Tôi tạo ra thiết kế này để giải quyết một số vấn đề: 1. Nhà cũ của tôi có ít nhất 5 kiểu công tắc khác nhau từ hơn 50 năm nâng cấp. 2. Khách đến chơi nhà thường dùng công tắc cũ để tắt mở đèn, khiến cho việc điều khiển qua Home Assistant hoặc ứng dụng Hue bị mất kết nối. 3. Việc gắn nút Hue bên cạnh công tắc cũ nhìn không được thẩm mỹ cho lắm. Các tính năng chính: * Cho phép tùy chỉnh kích thước cho nhiều loại công tắc cũ khác nhau. * Có rãnh để đi dây ở các góc. * Có rãnh ở hai bên để lắp vừa công tắc đặt ở góc tường hoặc gần khung cửa. * Lỗ thông bên dưới nút Hue để có thể nhấn vào công tắc cũ nếu cần. Để cố định nút Hue, bạn cần dùng nam châm hoặc miếng kim loại dán vào mặt sau của thanh giữ. Tôi đang dùng băng dính hai mặt cùng vài viên nam châm 9mm, nhưng bạn cũng có thể dùng miếng kim loại như long đền giống giá đỡ gốc của Philips. Nếu dùng nam châm, hãy kiểm tra kỹ cực trước khi dán vì nút Hue có hai nam châm bên trong với cực đối nghịch nhau. Nếu tôi quên cập nhật trang này, bạn có thể tìm phiên bản mới nhất trên Github tại: https://github.com/crazyfraggle/hue-switch-cover. Tại sao không có file STL? Vì mỗi ngôi nhà có thiết kế khác nhau, tôi không tải lên file STL nào cả. Ngay cả trong nhà tôi, mỗi công tắc đều cần thông số khác nhau để vừa vặn. Bạn hãy tải file SCAD về, mở bằng OpenSCAD rồi chỉnh thông số trong bảng Customizer nhé.

Coi thêm Ẩn bớt

Thông số in

Định dạng
scad
Số file mô hình
1
Tổng dung lượng
8 KB
File lớn nhất
8 KB
