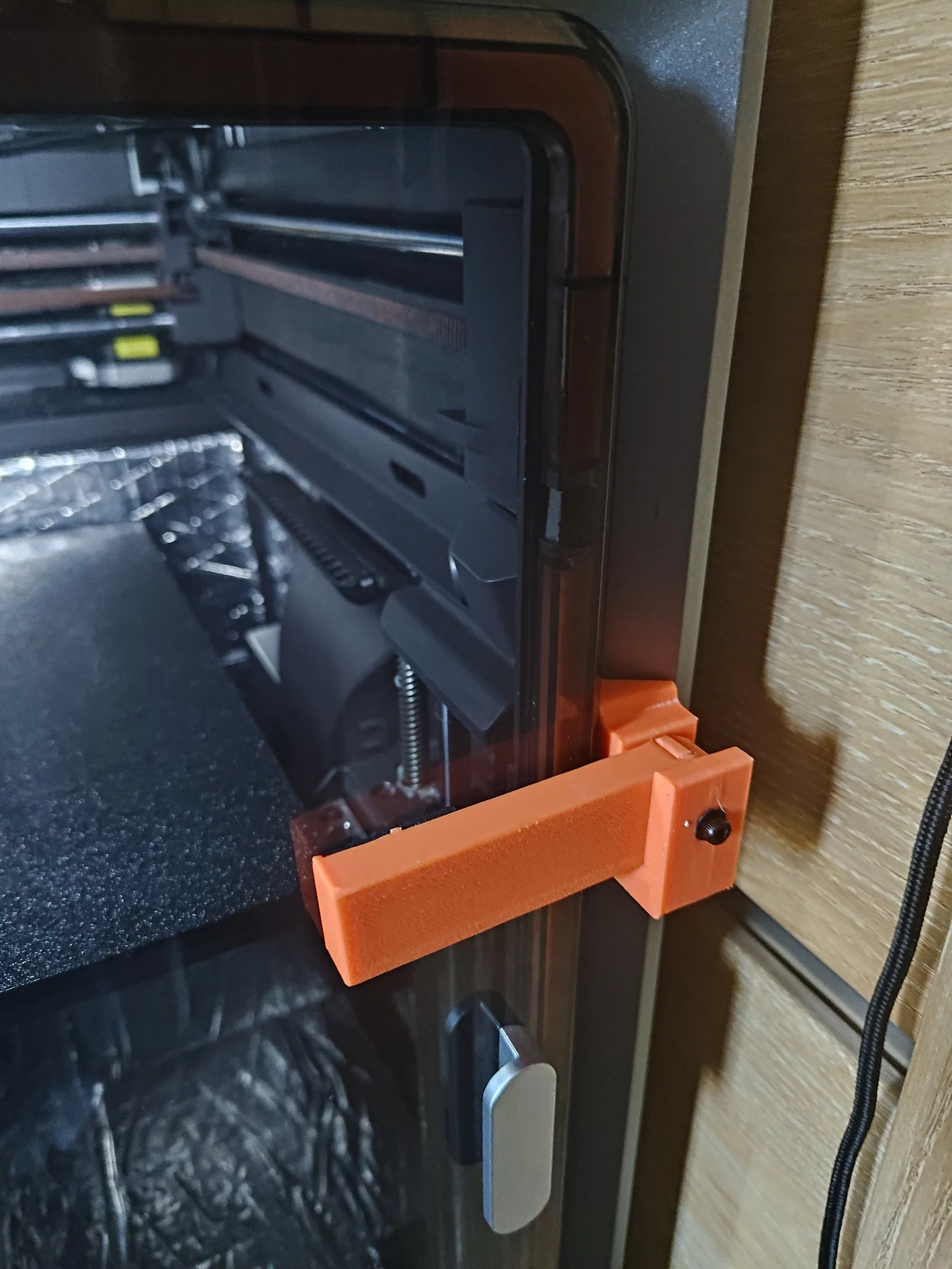

Chốt cửa máy in Anycubic Kobra S1

Nam châm zin trên con Kobra S1 của mình khá yếu, cửa cứ tự mở ra hoài. Sau khi dán ron kín cửa thì tình trạng tệ hơn hẳn khi in ở tốc độ cao. Thế nên mình làm cái chốt cửa này để giữ nó chặt lại khi in ASA.

Thiết kế này được làm để in không cần support.

Mình có đính kèm file f3d để mọi người tự chỉnh sửa cho phù hợp với vật liệu đang có. File thiết kế trong Fusion hơi "khoai" vì mình làm vội lúc 2 giờ sáng, lúc thay đổi thông số thì model bị lỗi nên mọi người thông cảm nhé. Cái rãnh nhỏ quanh cửa nơi chốt đặt vào cực khó để vẽ, mình phải làm tới 12 bản mẫu mới xong đấy.

Danh sách vật liệu

• Nhựa tùy chọn, khoảng 30g. Khuyên dùng loại nhựa không bị biến dạng nhiệt, tránh dùng PLA.
• Băng keo xốp - dày 2mm, rộng tối đa 12mm.
• Băng keo hai mặt loại mỏng (loại chuyên sửa điện thoại càng tốt), loại mình dùng là 0.05mm. Do dung sai rất khít nên nếu dùng băng keo dày hơn sẽ bị chênh, bạn sẽ cần chỉnh lại file f3d.
• 1 con ốc M3x20 và 5 cái long đền.
• (Tùy chọn) Keo dán nhựa để cố định nắp che nam châm và long đền (đóng vai trò như bạc đạn trong thiết kế này).
• (Tùy chọn) 3 viên nam châm 3x5mm.

Hướng dẫn lắp ráp

Nếu không dùng nam châm thì in ra là lắp được ngay - in xong, dán keo xốp, gắn thêm long đền nếu muốn, bắt ốc vào rồi gắn chốt lên vị trí mong muốn. Các hướng dẫn dưới đây dành cho phiên bản có dùng nam châm.

Do hướng in của phần khung, có thể cần xử lý hậu kỳ một chút. Mình khuyên bạn nên dùng mũi khoan 2mm và 2.5mm để làm sạch lỗ ốc.

Dán long đền vào phần chốt.

Dán nam châm vào bên chốt và gắn nắp che nam châm. Hãy gắn nắp khi đang dán keo để giữ nam châm thẳng hàng và không bị hút lệch ra ngoài vì chúng khá gần nhau. Nhớ kiểm tra cực từ trước khi dán, các viên nam châm phải cùng chiều.

Vì nam châm sẽ hút nhau nên tốt nhất là dán một viên trước, viên còn lại chấm một chút keo vào nắp che rồi mới dán vào sau khi keo viên thứ nhất đã khô.

Dán nam châm và nắp che vào phần khung.

Kiểm tra cực từ trước khi dán. Nó cần hút vào phía chốt, nghĩa là nếu bên chốt (phía có rãnh) là cực N thì bên khung phải là cực S.

Trước khi keo ở phần khung khô, hãy dán các long đền vào. Long đền phía trong cùng giúp giữ nam châm, nên bạn cần làm việc này trước khi keo khô. Nam châm sẽ cố hút long đền ra ngoài, hãy dùng một dụng cụ nhựa để giữ long đền cố định. Các long đền khác ở phía ngoài có thể dán sau khi keo nam châm đã khô.

Dán băng keo xốp vào rãnh trên phần chốt.

Nối hai phần lại với nhau bằng ốc M3x20.

Đảm bảo cửa có thể đóng mở tự do và chốt khóa chặt vào cửa. Nếu mọi thứ ổn, dùng băng keo hai mặt để dán bộ chốt lên khung máy in.

Trong trường hợp của mình, nam châm có lực giữ khá yếu, nó chủ yếu đóng vai trò định vị khi mở hoặc đóng hoàn toàn. Lực giữ chính đến từ độ khít của các chi tiết và lực siết từ con ốc.
