Kệ Đựng Hộp Faraday Gắn Công Tắc Đèn Luôn Bật

Mình thiết kế mô hình này vào tháng trước cho một trong số các công tắc đèn mà mình muốn giữ luôn ở trạng thái bật. Công tắc này điều khiển một ổ cắm đèn (có dùng bóng thông minh) và vài cổng sạc gần cửa chính. Mình muốn có một cái kệ riêng để đặt hộp Faraday đựng chìa khóa xe thay vì cứ để lung tung trên bàn gần cửa.

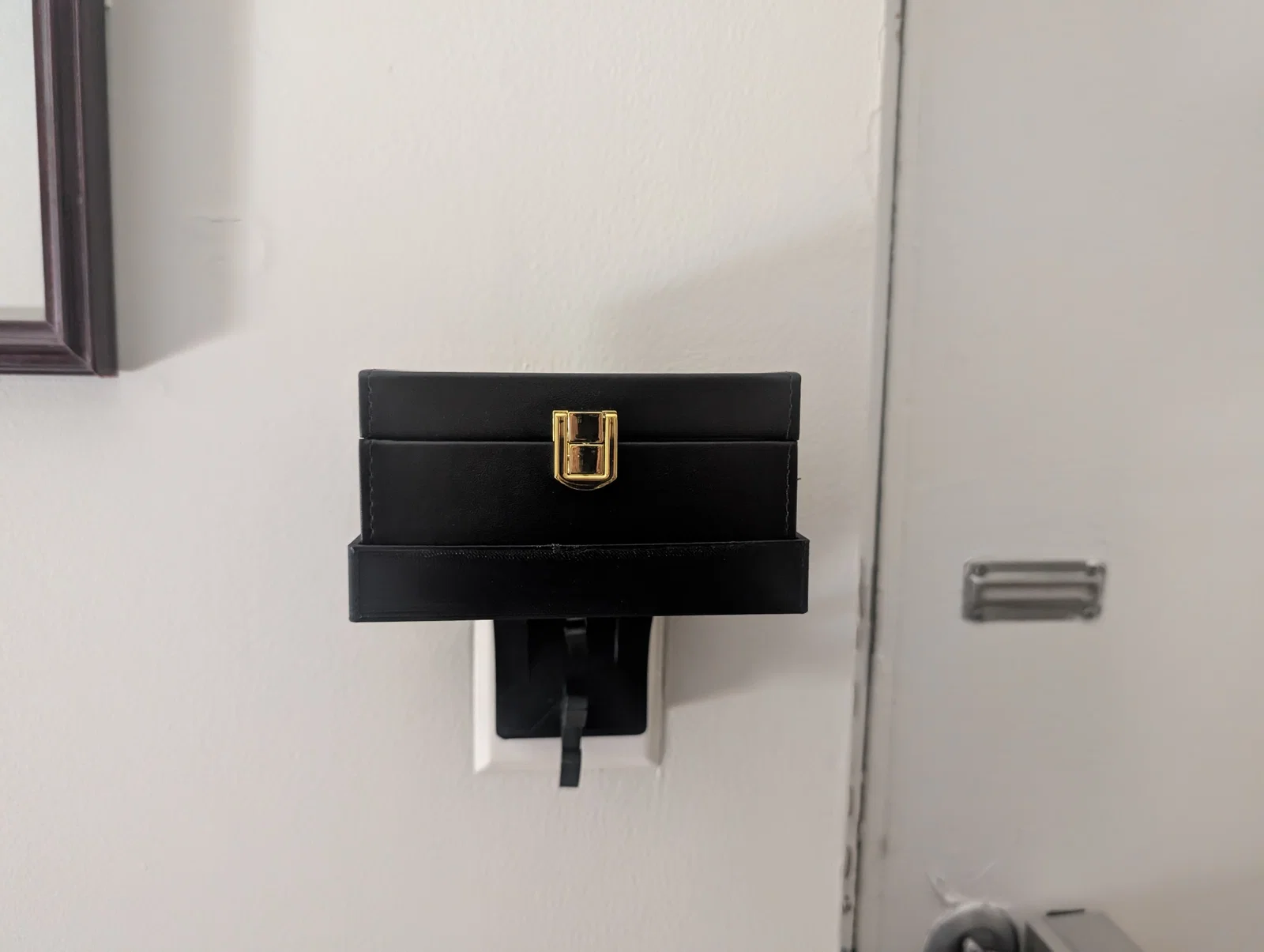

Chiếc kệ gắn công tắc này được thiết kế để ốp lên trên mặt công tắc, giữ cho cần gạt luôn ở vị trí bật, và thiết kế riêng để vừa với hộp Faraday này (dù bạn dùng làm kệ để đồ chung cũng rất tiện): https://www.amazon.com/dp/B07W94QLKM. Mình mua hộp này vào tháng 1 năm 2025, nên bạn nhớ lưu ý là kích thước có thể đã thay đổi.

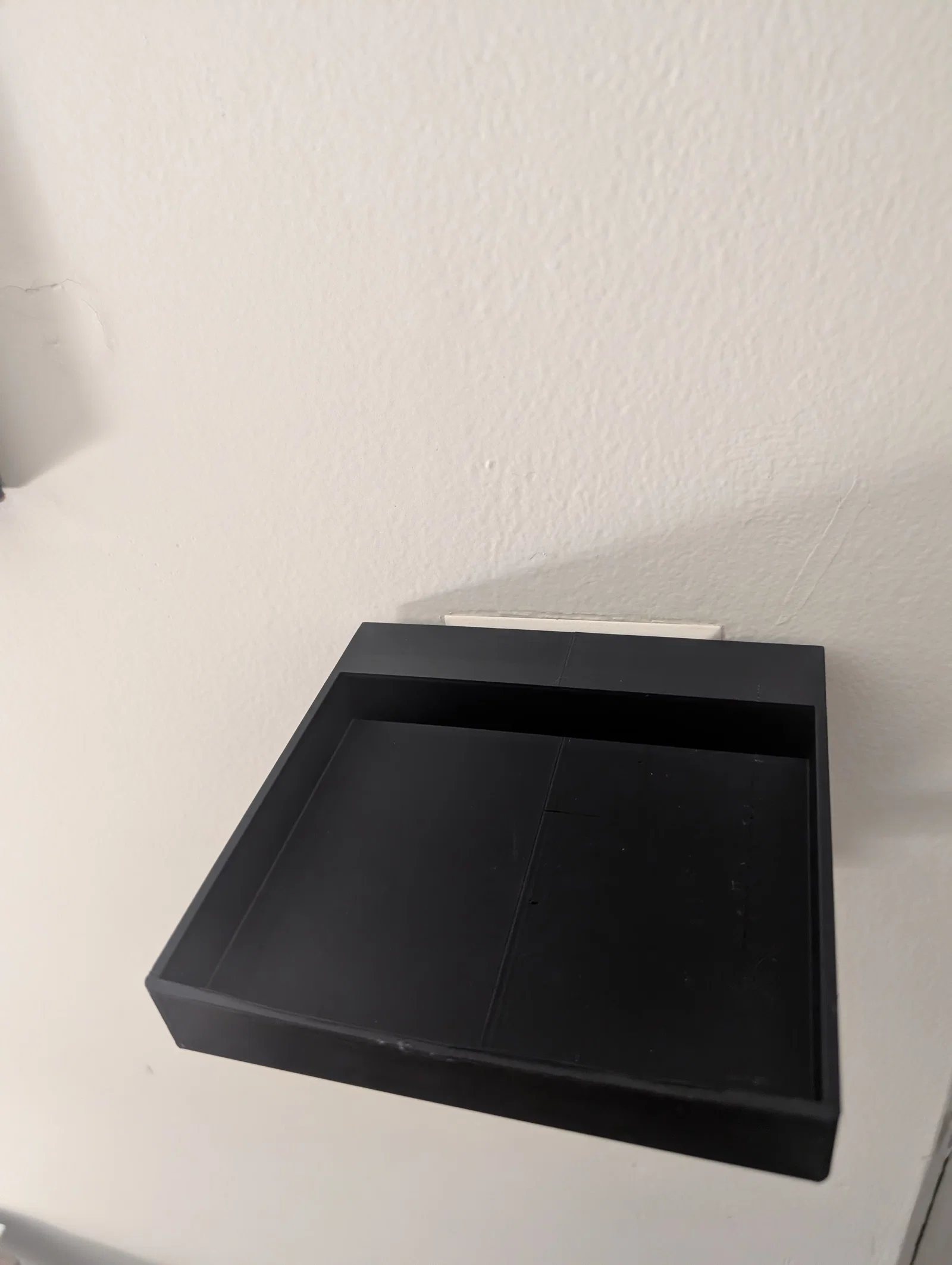

Khoảng phẳng ở phía sau là để chừa chỗ cho bản lề của hộp đóng mở dễ dàng.

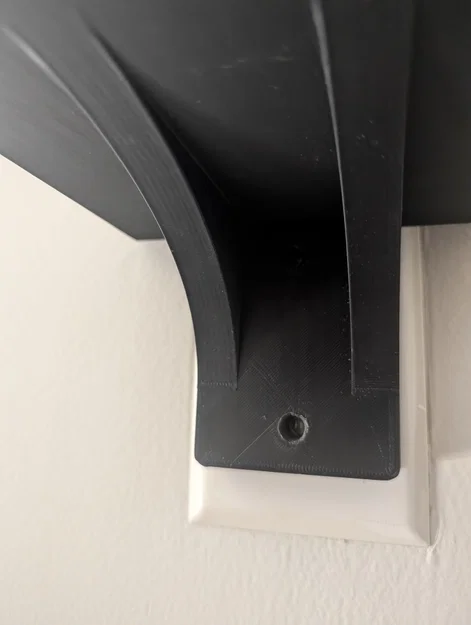

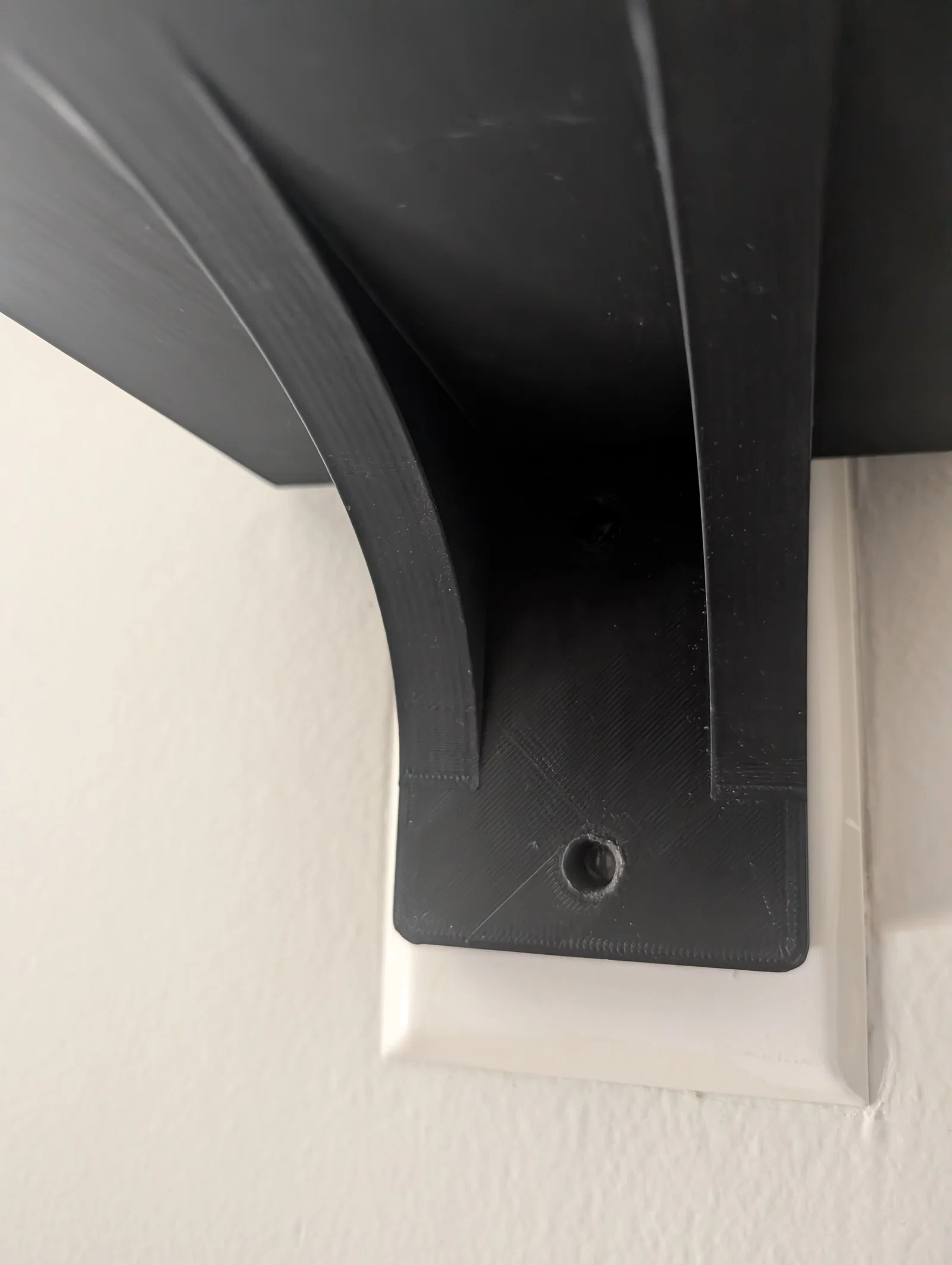

Mình khuyên bạn nên in với phần mặt ốp công tắc nằm úp xuống bàn in. Lúc đầu mình có in thêm support cho cạnh trước của kệ, nhưng vì mình mới tập thiết kế 3D nên phần trụ quá mỏng, bị đổ giữa chừng. May thay, mình vẫn giữ lại được phần còn lại, chỉ cần dọn sạch các sợi nhựa thừa từ phần support bị hỏng, và thật tốt là phần gờ trước vẫn in bắc cầu (bridge/overhang) hoàn hảo.

Sau khi in xong, mình nhận ra các lỗ vít đủ rộng để gắn thêm mấy cái móc bằng ma sát, nên mình đã đính kèm chúng vào mô hình này. Tuy nhiên, bạn lưu ý là nếu dùng móc mà chẳng may nó bị gãy, việc lấy ra sẽ khá vất vả (kinh nghiệm xương máu của mình đó), nên mình đang tính cập nhật lại thiết kế cho móc có khe hở ở giữa để dễ tháo hơn nếu lỡ gãy. Nếu bạn muốn dùng móc, hãy nhớ thử lắp vào các lỗ TRƯỚC KHI bắt vít kệ vào công tắc để đảm bảo dung sai (tolerances) chuẩn và đủ chỗ xoay. Mình thấy dùng hai móc riêng biệt vẫn ổn hơn là thiết kế một giá đỡ móc cứng hơn dùng chung hai lỗ vít.
