Trident R2 - Các bản mod cho Bondtech INDX

*Dự án đang trong quá trình hoàn thiện. Mình vẫn đang bổ sung thêm hình ảnh và tài liệu hướng dẫn.

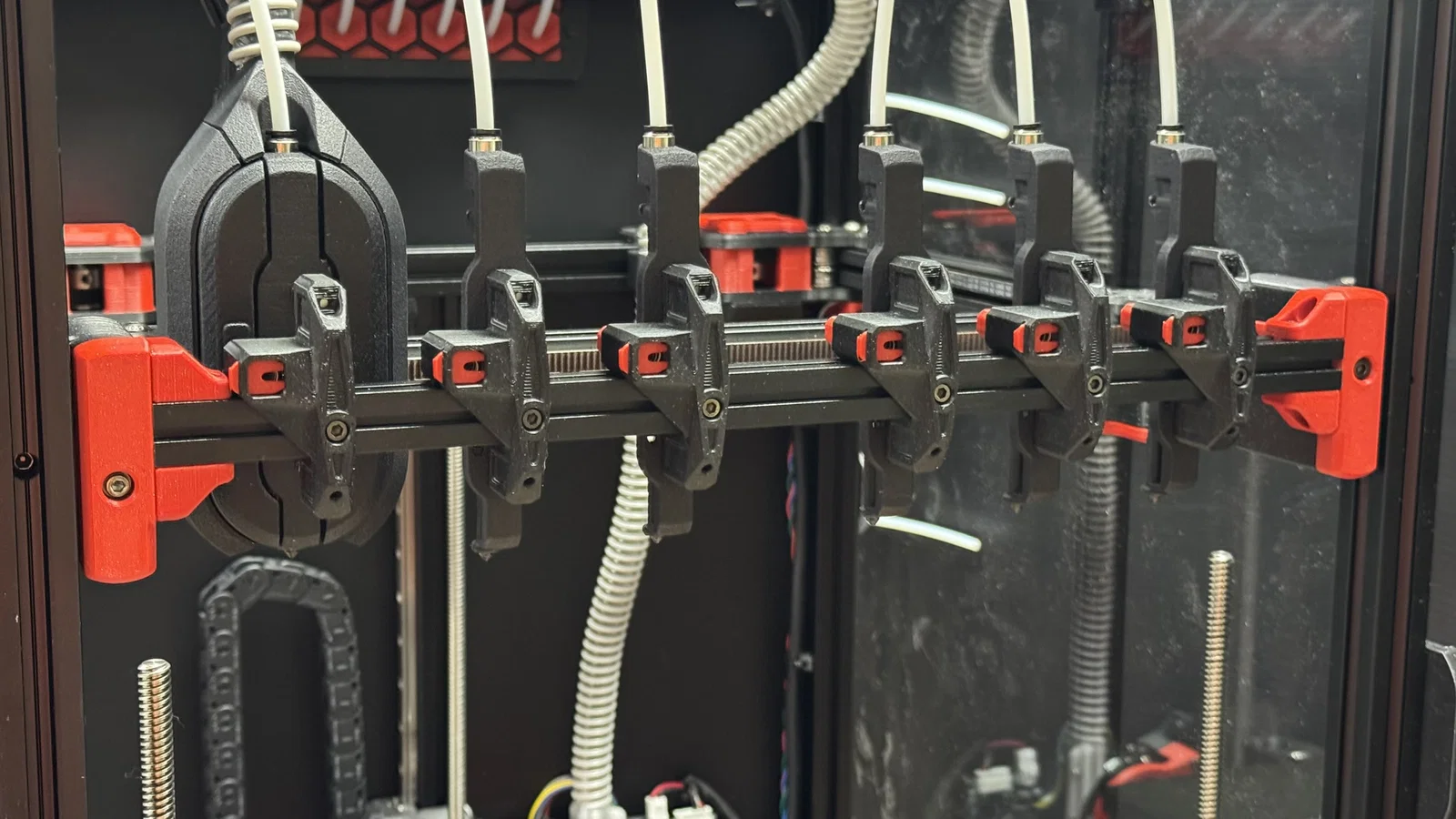

Đây là các file cần thiết để lắp đặt hệ thống Bondtech INDX lên máy in Voron Trident R2.

Phần cứng bổ sung cần chuẩn bị:

Bộ phận dẫn hướng phía trước (Front Idlers)

• Thanh nhôm 1515 (chiều dài bằng chiều rộng khung ngang trừ đi 35mm, ví dụ: máy Voron 300 sẽ cần thanh 265mm)
• 4x M3 Heatsets
• 4x M3x8 SHCS
• 4x M3 Washer
• 4x M3x6 BHCS
• 4x M3 Hex Nut (dùng ốc vuông vẫn được)

Bộ phận gắn bàn nhiệt (Bed Mounts) (Làm dịch bàn in lùi về sau 8mm)

• Không cần thay đổi phần cứng

Đầu vào ống PTFE (cho 6 công cụ)

• 7x M3 Heatsets
• 4x M3x8 SHCS
• 5x M3x6 BHCS

Voron Trident Github - https://github.com/VoronDesign/Voron-Trident Bondtech INDX Github - https://github.com/BondtechAB/INDX

Dụng cụ gắn nam châm cho khay giữ công cụ INDX -
