Giá treo đồ uống (Drink Hanger) cho cano và dã ngoại

Yêu cầu thiết kế

Mình tạo ra mô hình này vì hồi đó loay hoay mãi không tìm được cái giá để lon nước nào gắn vừa trên chiếc cano cho chuyến đi sắp tới. Nó cần phải cứng cáp, dễ dàng di chuyển xung quanh thuyền và giữ lon nước thật chắc chắn.

Cảm nhận ban đầu

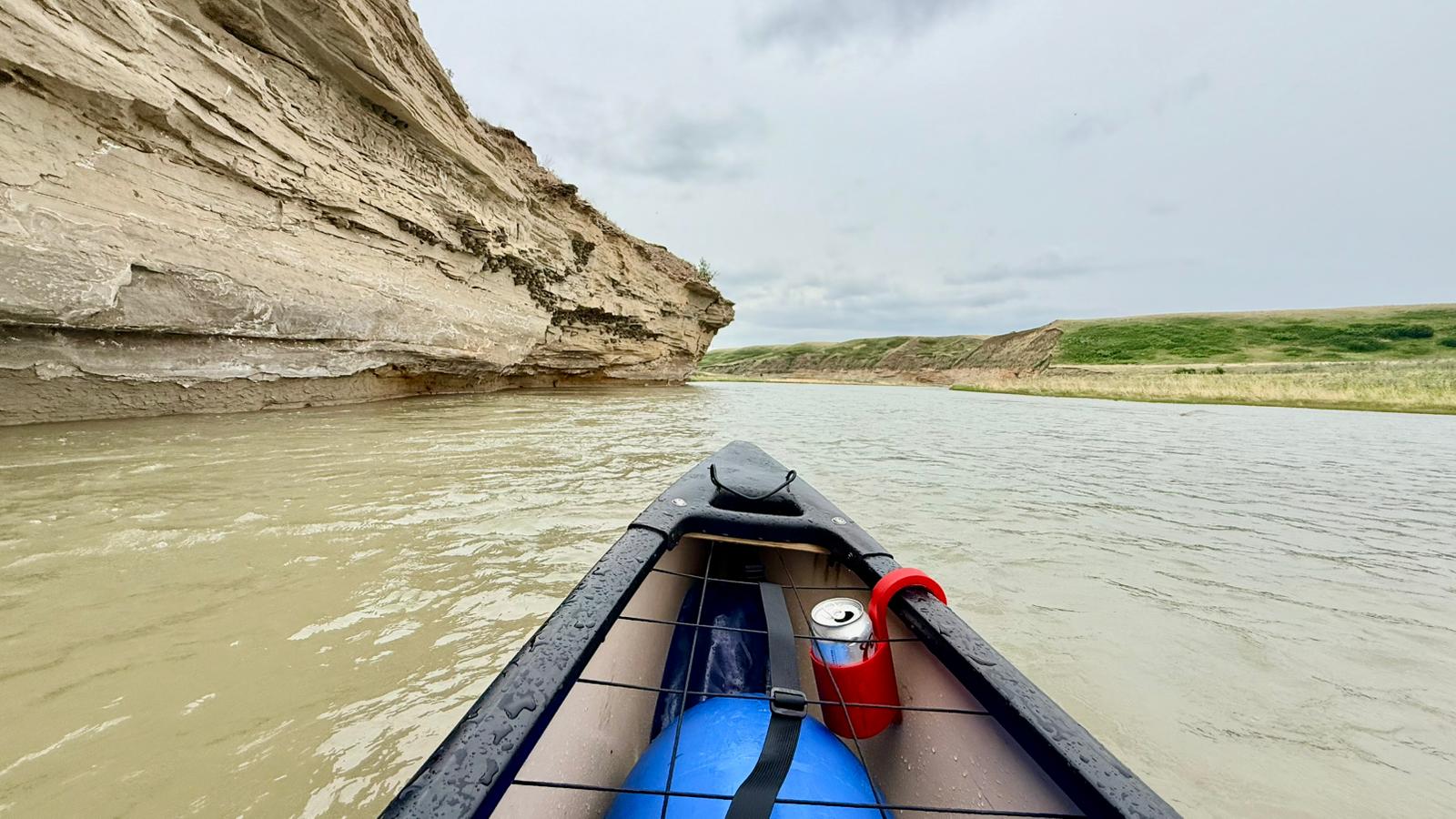

Vì làm hơi gấp rút nên chắc chắn vẫn còn chỗ cần cải thiện, nhưng nhìn chung thì nó hoạt động tốt. Mình in luôn 3 cái mà không cần in thử trước. Chúng ráp lại với nhau rất khớp và đều sống sót sau cả chuyến đi, dù có bị va quẹt vài lần bởi mái chèo hay thuyền bị chao đảo.

Hướng dẫn in

Mình đã tăng thêm số đường bao (perimeters) với mật độ in (infill) khá cao để đảm bảo độ bền, nhưng bạn cứ tùy chỉnh lại sao cho phù hợp với nhu cầu sử dụng của mình nhé.

Không cần dùng support.

Lắp ráp

Cơ chế gắn của móc treo là dạng khớp đuôi én (dovetail joint) nên không cần dùng keo, chỉ cần nhấn mạnh hai phần lại với nhau là sẽ giữ chặt.

Có thể nó không trượt xuống hết cỡ phần khớp, nhưng miễn là bạn ép đủ chặt thì nó sẽ không dễ bị bung ra đâu. Bạn có thể chỉnh sửa file FreeCAD nếu muốn nó khít hơn, tuy nhiên có thể cần in thử vài lần mới đạt được kết quả ưng ý nhất.

Cảm ơn kênh YouTube NeedItMakeIt đã cho mình cảm hứng này.

Tùy chỉnh

Mình có đính kèm file FreeCAD để bạn có thể tự thiết kế thêm móc treo hoặc thay đổi tùy ý. Nếu bạn rành FreeCAD và có cách nào làm phần khớp đuôi én xịn hơn thì đừng ngần ngại để lại bình luận nhé.

Chúc các bạn in vui vẻ!
