Jig/Guide khoan kệ IKEA PAX 20x58x236cm (Add-on End Unit) – chuẩn lỗ 4.9mm

Tổng quan

Đây là một hệ thống template canh chuẩn (precision template) được thiết kế riêng cho IKEA PAX Add-on End Unit - bản 20x58x236 cm (7 7/8x22 7/8x92 7/8 ) version.

Các add-on unit tủ PAX tiêu chuẩn có sẵn lỗ khoan để gắn kệ, nhưng khoảng cách giữa các lỗ khá thưa nên nhìn bị hở nhiều khoảng trống. Nếu bạn muốn thêm kệ (ví dụ mua thêm một unit rồi tận dụng kệ của nó để làm layout kệ dày hơn), bạn sẽ cần khoan thêm lỗ chốt kệ (peg holes) với độ chính xác kiểu “nhà máy”.

Hệ này dùng setup hai tấm đối xứng (mirrored dual-panel), cho phép bạn canh hai vách hông và khoan đủ 8 lỗ cho 1 tầng kệ cùng lúc với độ đối xứng hoàn hảo.

Hệ hoạt động thế nào (thiết kế 2 món)

Thay vì khoan từng bên một và dễ bị lệch kệ, hệ này được làm để khoan cả vách trái và vách phải khi đặt phẳng dưới sàn theo dạng đối xứng:

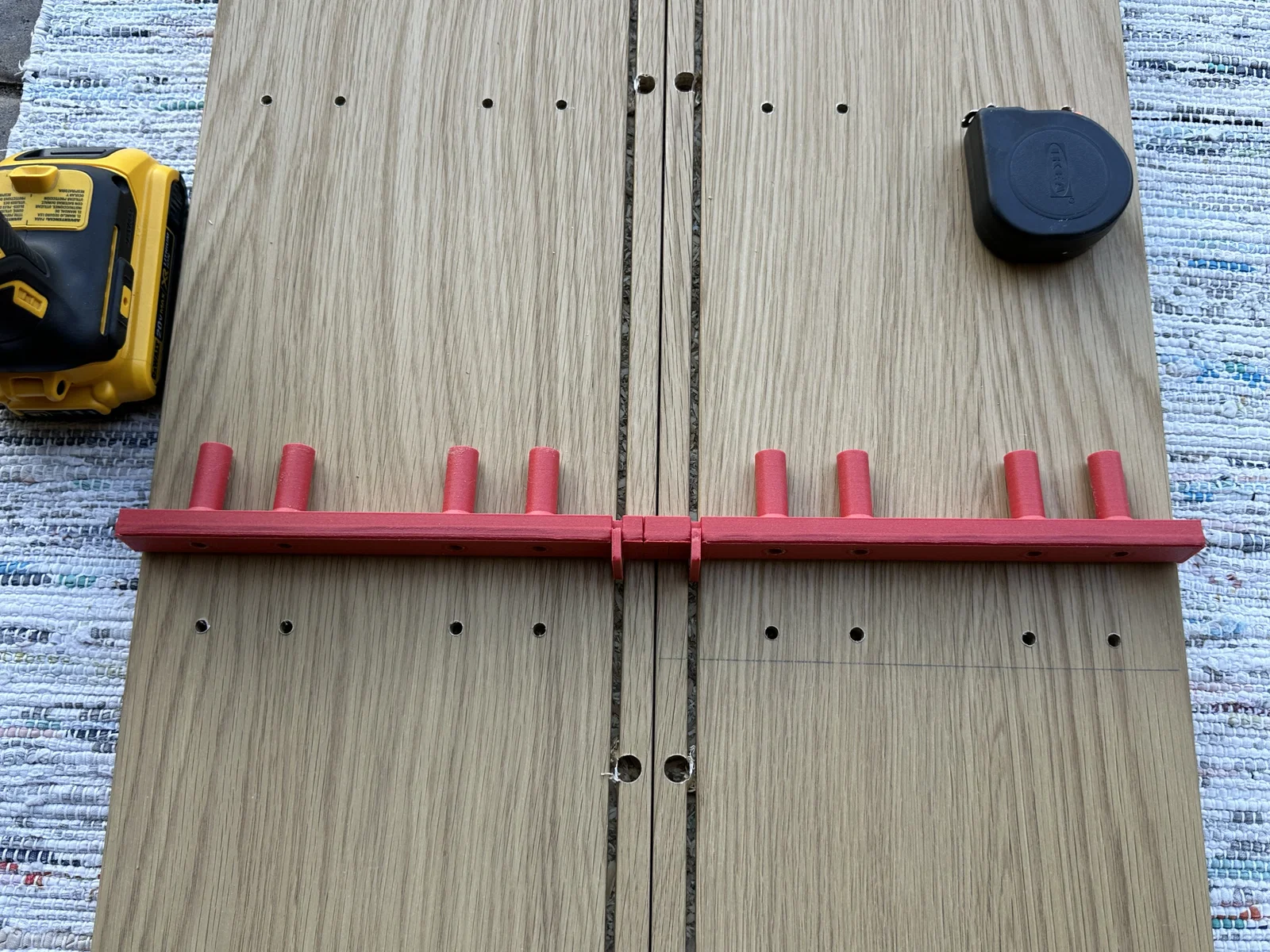

• Alignment Bracket (phần trên): Một miếng canh không dùng để khoan, có sẵn các chốt định vị (registration pegs). Bạn đặt 2 tấm vách hông sát nhau rồi gắn bracket này vào các lỗ nhà máy có sẵn để “khóa” hai tấm lại đúng vị trí đối xứng.

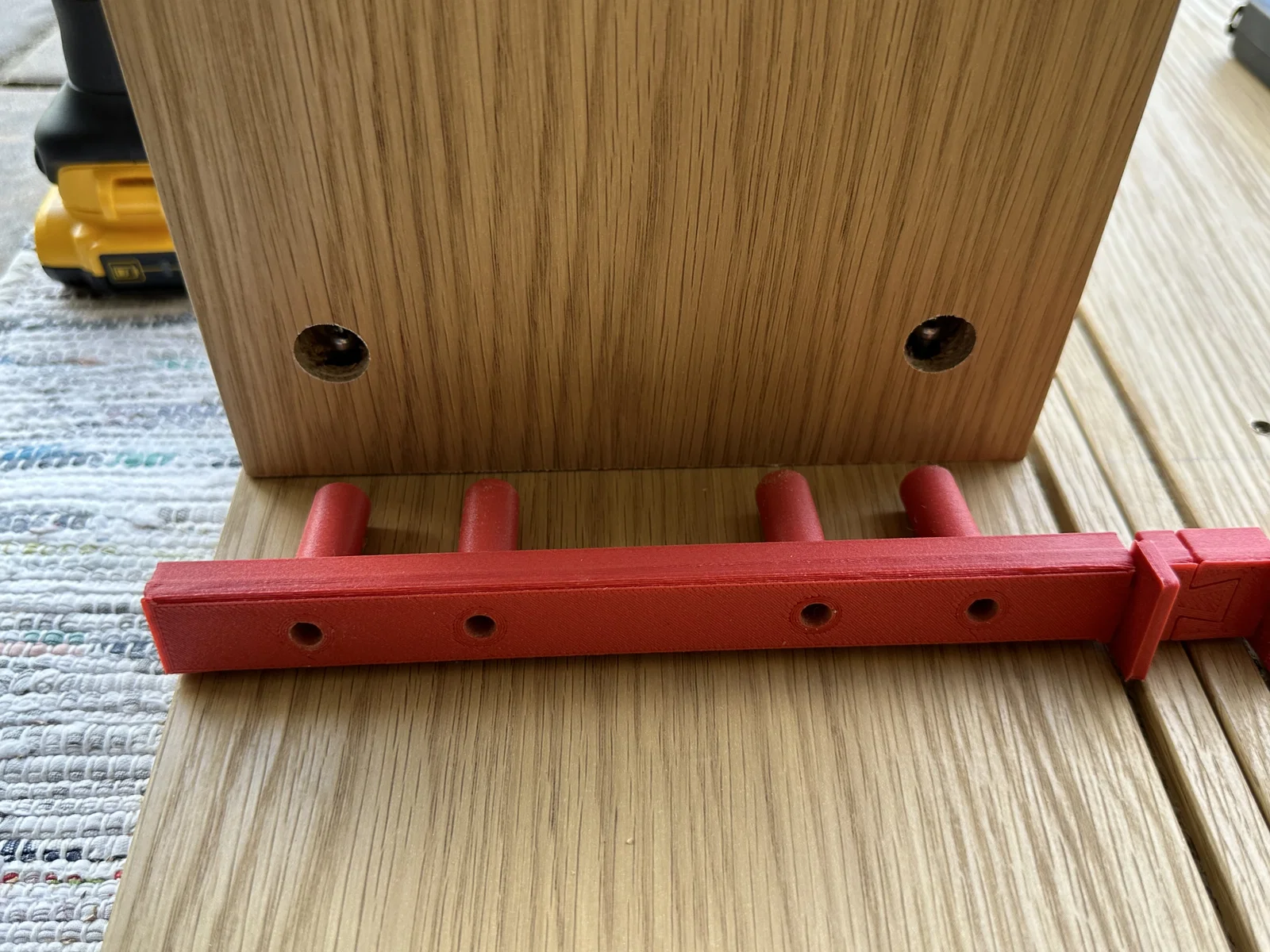

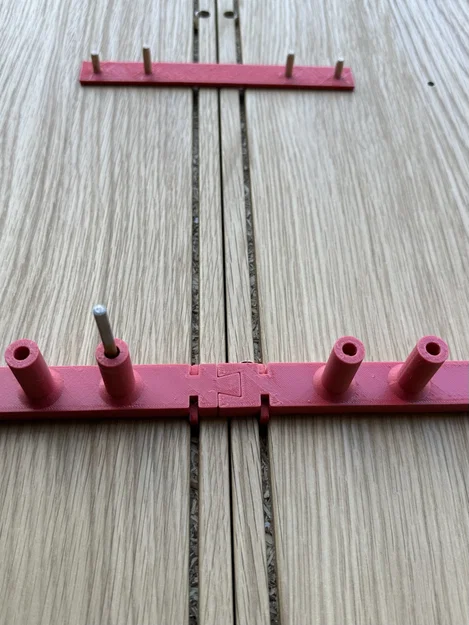

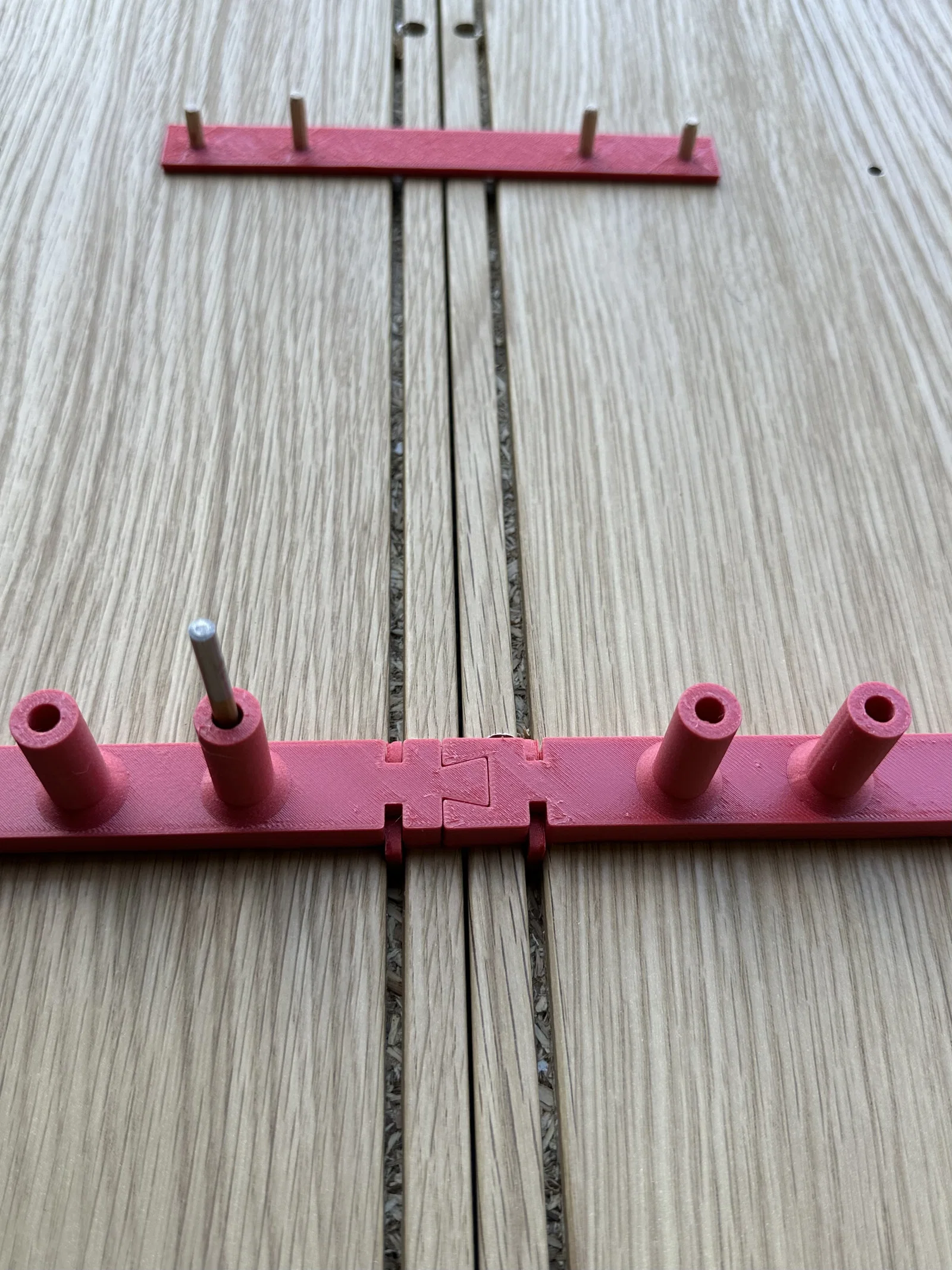

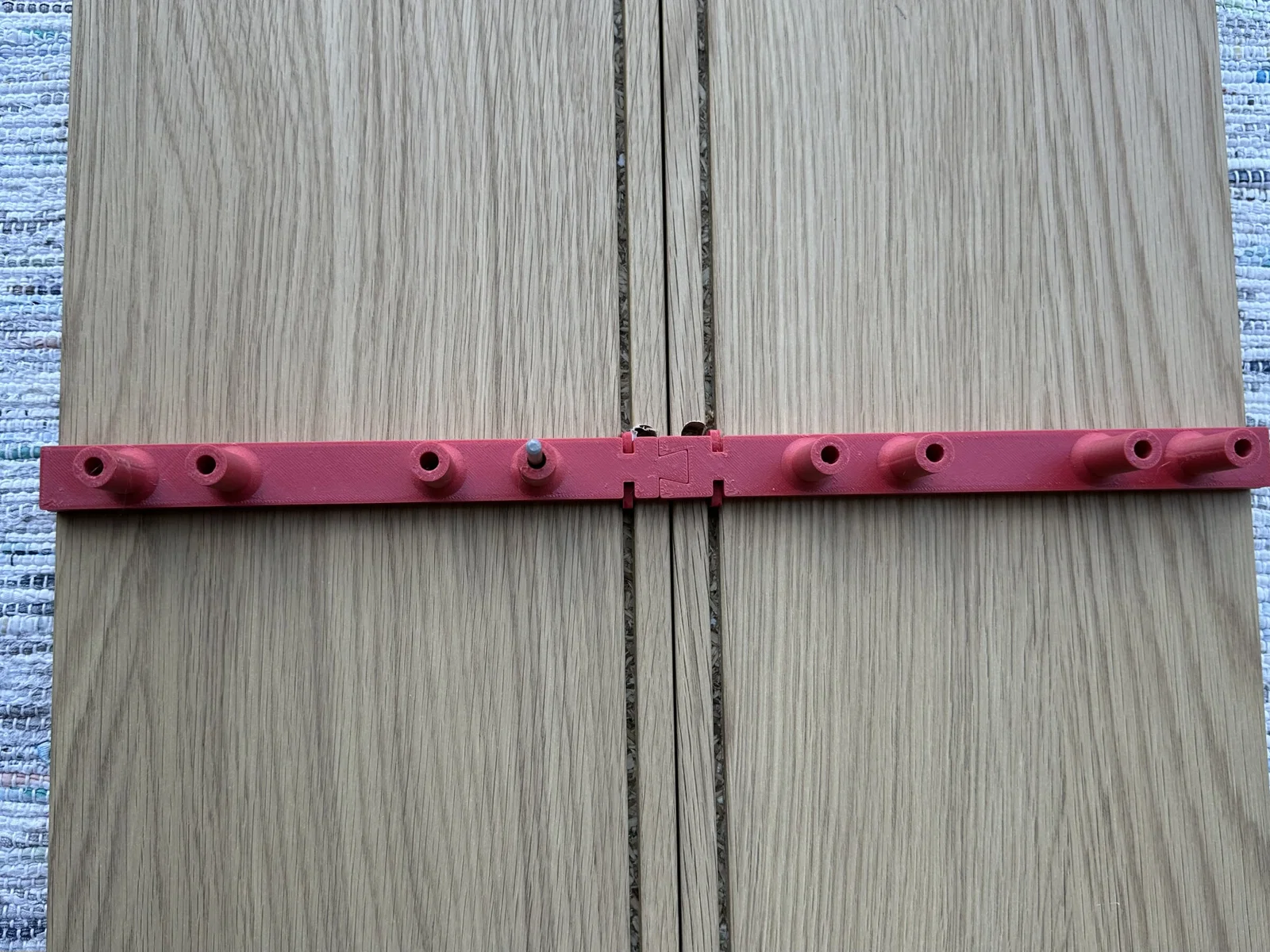

• Drill Guide (phần dưới): Một bộ guide 2 mảnh, nối với nhau ở giữa để thành một thanh dài (40cm+). Phía dưới có rãnh để gắn các “aligners” in 3D, trượt thẳng vào rãnh gắn back-panel (back-panel grooves) của ván PAX, tự canh giữa và canh thẳng guide.

Khoan hai tấm cùng lúc sẽ đảm bảo kệ của bạn phẳng tuyệt đối (100% level).

Open Source / Dễ Remix

Mình tin vào open hardware đúng nghĩa. Không giống nhiều người chỉ up file mesh (STL), mình luôn cung cấp file nguồn chất lượng cao để cộng đồng remix/mod cho dễ.

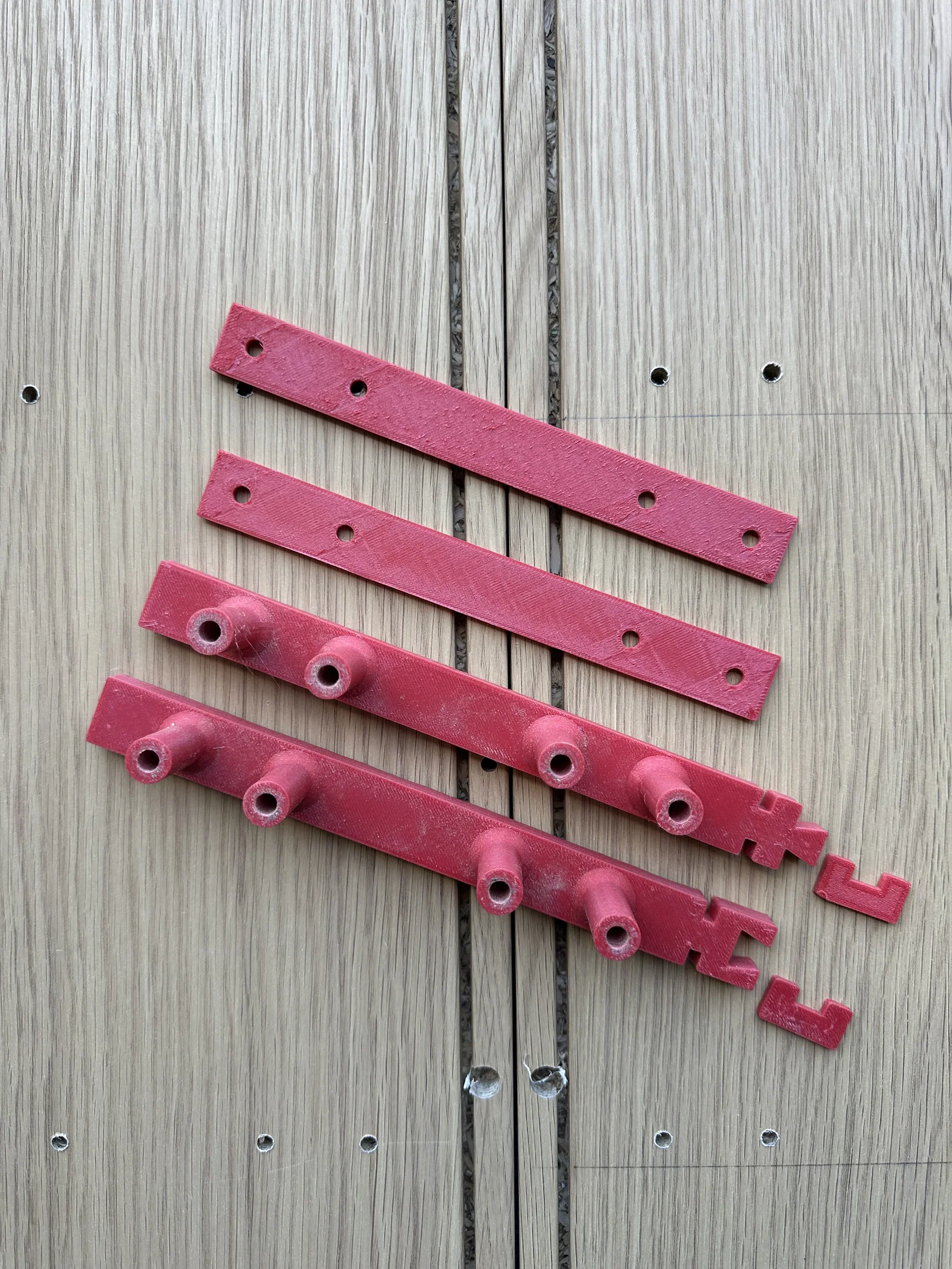

• File kèm theo: pax_add_on_drill_guide.step (gồm 2 nửa guide, alignment bracket, và các back-groove aligners)

• Bạn cứ tải file STEP về chỉnh để dùng cho chiều cao tủ khác (như bản 201cm) hoặc các cấu hình khoảng cách tùy biến.

Chi tiết thiết kế & khoảng cách

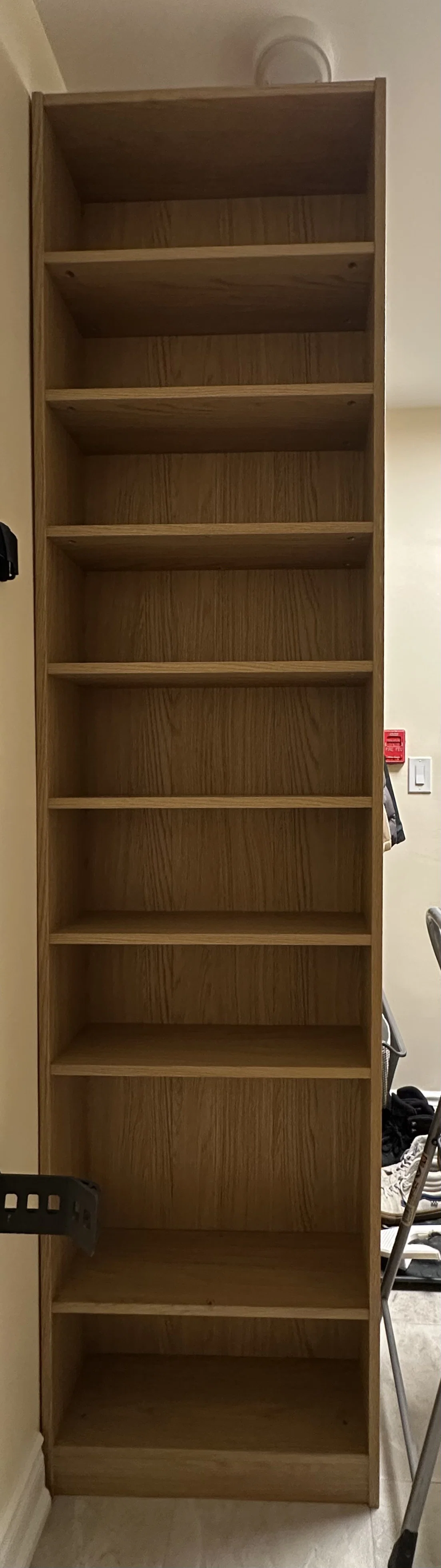

• Khoảng cách kệ: Các kệ thêm được đặt cách nhau 22.5 cm (đo tâm-tâm), khớp với khoảng cách các kệ phía trên của unit.

• Khoảng trống còn lại: Phần khoảng không còn dư được chừa ở dưới, giữa kệ đáy theo nhà máy và kệ thêm thấp nhất—rất hợp để đồ cao hoặc giày.

• Cỡ mũi khoan: Thiết kế cho mũi khoan 4.9 mm (cỡ chốt kệ IKEA tiêu chuẩn).

Hướng dẫn in

Vì đây là đồ làm guide khoan, mũi khoan sẽ cà vào thành trong của lỗ guide. Để xài bền và tránh lỗ guide bị mòn/loãng theo thời gian, bạn nên theo các setting sau:

• Vật liệu: Khuyến nghị mạnh PET-GF (PET gia cường sợi thủy tinh) vì cứng, bền mặt và chịu mài mòn tốt. Tough PLA hoặc PETG cũng xài được, nhưng nên tăng số walls để bù hao mòn.

• Perimeters (Walls): 5 đến 6 vòng wall (rất quan trọng để giữ chuẩn các lỗ guide).

• Infill: 30% - 40% là đủ (khuyến nghị Gyroid hoặc Grid).

• Supports: Không cần.

Các bước thực hiện

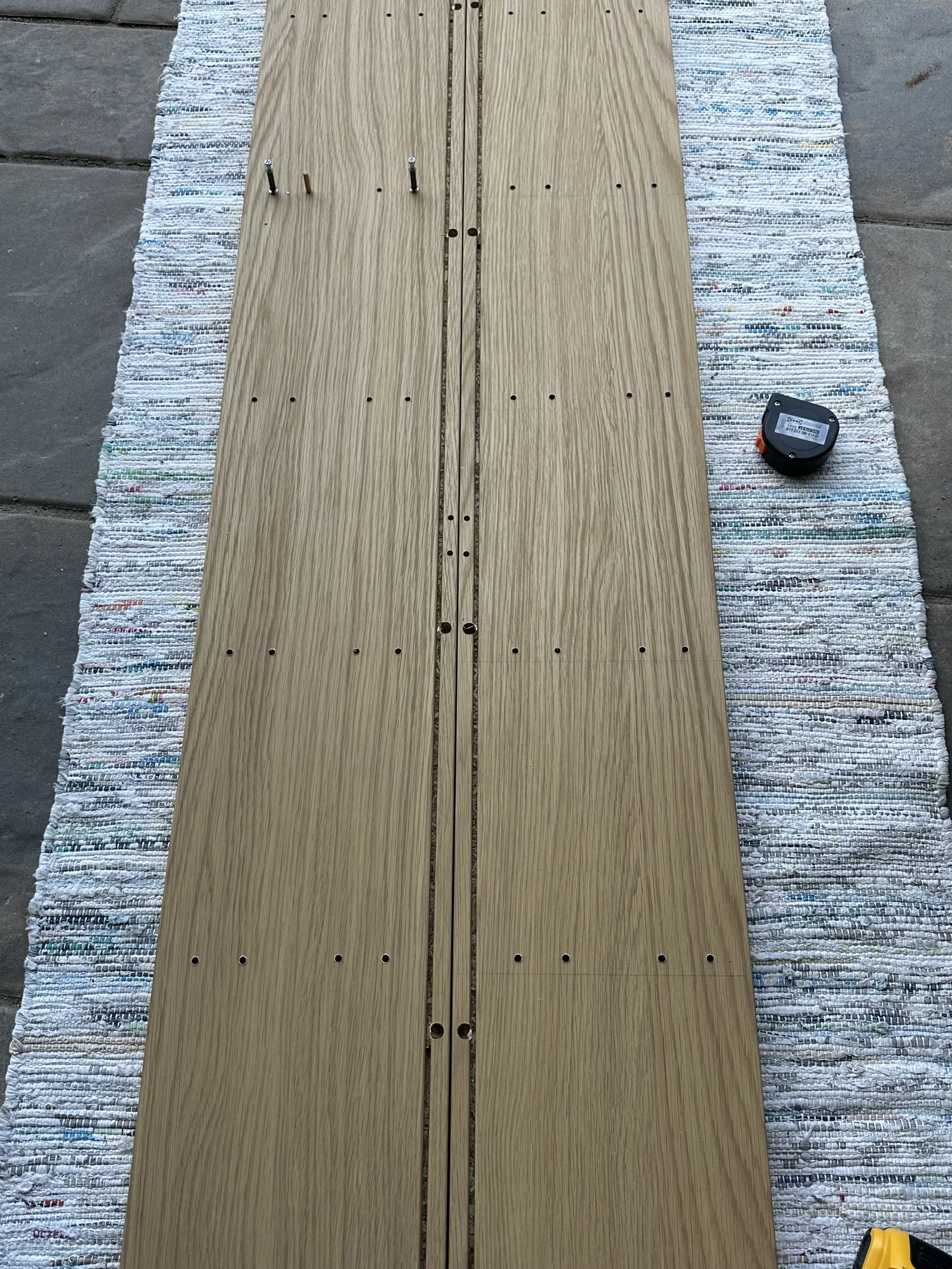

1. Chuẩn bị: Tháo 2 tấm vách hông khỏi tủ (hoặc đặt phẳng trước khi lắp). Đặt 2 tấm cạnh nhau theo kiểu đối xứng, sao cho rãnh gắn back-panel quay vào nhau ở giữa.

2. Khóa canh: Gắn Alignment Bracket vào các lỗ nhà máy có sẵn ở khu vực trên/giữa để khóa tương quan vị trí của hai tấm.

3. Lắp guide: Gắn các aligners đã in vào rãnh phía dưới của mỗi nửa drill guide, rồi nối 2 nửa lại với nhau ở giữa.

4. Chỉnh độ sâu khoan (CỰC KỲ QUAN TRỌNG):

   • CẢNH BÁO: Đừng khoan xuyên hết tấm vách hông!

   • Quấn băng keo giấy (painter's tape) quanh mũi khoan (hoặc dùng khoen chặn độ sâu cơ khí – drill stop collar) để giới hạn độ sâu khoan bằng với lỗ nhà máy.

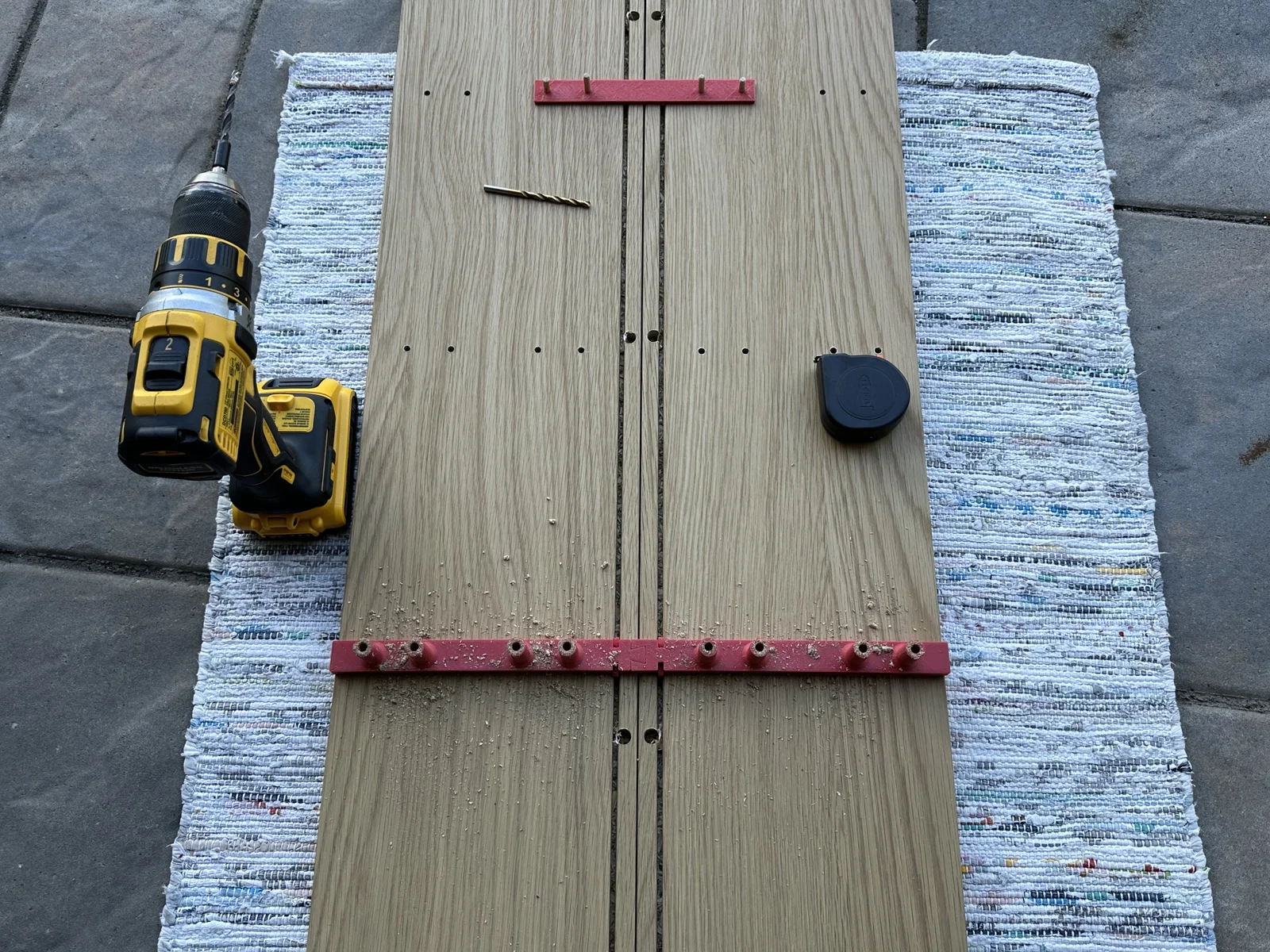

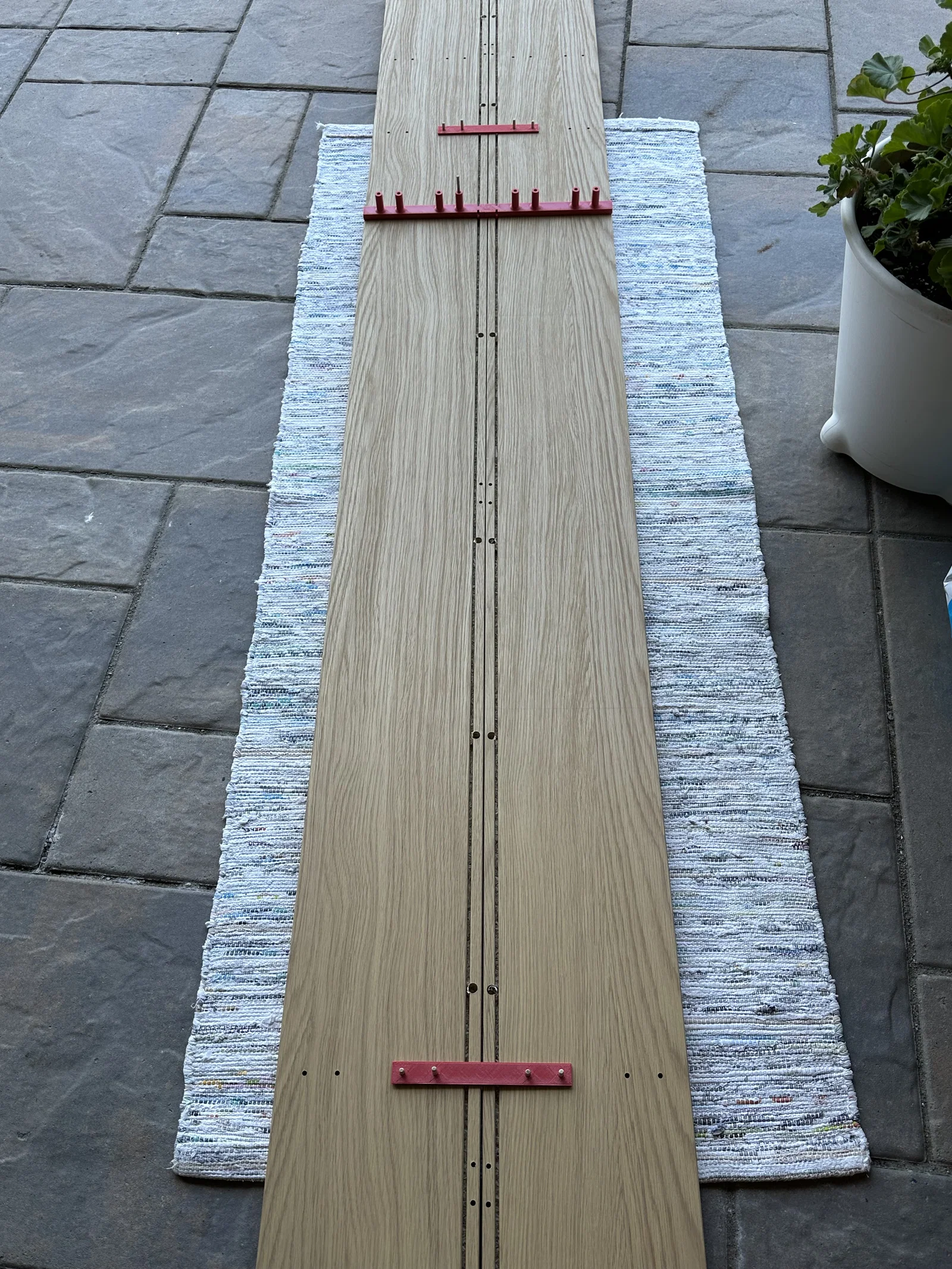

5. Đặt vị trí & khoan: Đặt drill guide đã lắp lên 2 tấm ván, đảm bảo các aligners phía dưới trượt đúng vào rãnh back-panel ở giữa. Trượt guide tới vị trí chiều cao kệ bạn muốn, kẹp cố định (ví dụ đè bằng mũi chân), rồi khoan.

6. Lắp kệ: Gắn chốt đỡ kệ vào và trượt kệ mới vô vị trí!

Ủng hộ mình

Nếu guide này giúp bạn làm dự án gọn gàng, sạch sẽ hơn thì bạn có thể ủng hộ công việc open-source của mình nha!

• GitHub: https://github.com/aniva

• PayPal: https://paypal.me/AndreiIvanov420

Tác giả: Aniva
