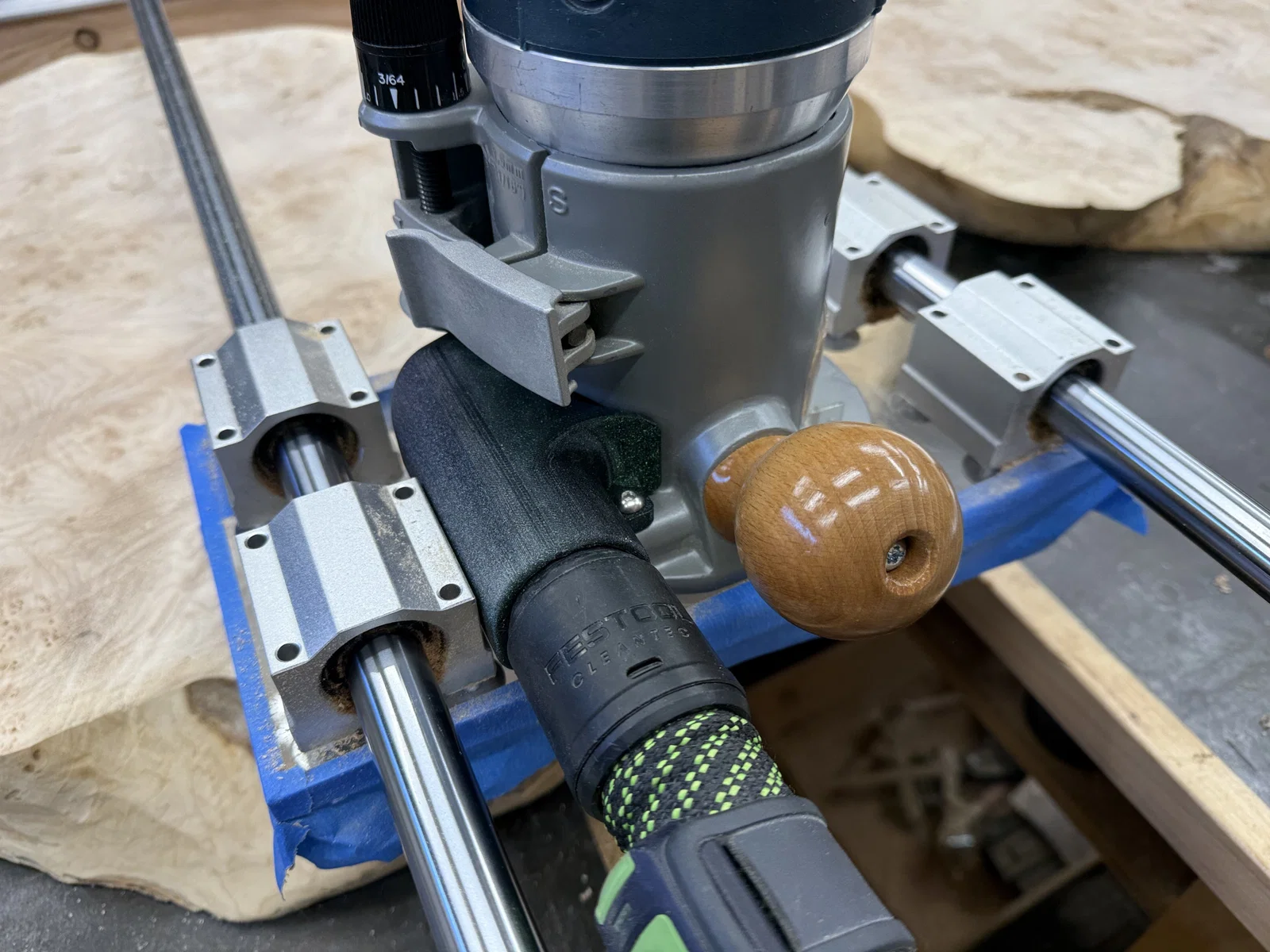

Cổng hút bụi Bosch 1617, nối ống Festool bên hông

Gần đây mình làm một cái slab flattening sled và muốn gắn thêm chút hệ thống hút bụi. Model của @Steffanan là điểm khởi đầu khá ổn nhưng tiếc là nó không vừa với setup của mình. May là mình có thể dùng file .step đi kèm để lấy vài kích thước ban đầu rồi tự làm lại một part riêng (xem thêm phần CAD bên dưới).

• In PLA hoặc PETG chắc chạy ngon. Mình in bằng ít PLA lẻ đang cần xài cho hết.

• Bắt đầu với preset 0.2mm Structural trong PrusaSlicer.

• Bạn sẽ cần bật supports. Thiết lập của mình:

  • Supports on build plate only

  • Style: Organic

  • Sau đó mình chỉ dùng “automatic painting” trong PrusaSlicer.

• Bắt vào base bằng ốc M5 dài tối thiểu 10mm.

CAD

Giống như đa số model của mình, bạn có thể tìm source ở đây trên Onshape. Cứ thoải mái remix theo giấy phép CC.

Phần adapter cho ống Festool được phát triển từ một thiết kế khác của mình, có sẵn ở đây trên Onshape. Bạn có thể tìm thêm các part khác dùng adapter này và các adapter khác (kèm theo nhiều model hữu ích của những designer khác) trong bộ sưu tập Tool Adapters của mình.

Slab Flattening Sled

Nếu bạn quan tâm tới flattening sled, mình dựa thiết kế theo video youtube này. Mình có dùng được CNC nên mình dùng nó để cắt mica (acrylic) cho chính xác. Nếu bạn muốn tự làm một cái, danh sách linh kiện nằm trong phần mô tả của video, và bạn có thể export DXF từ đây.
