Kệ Module Cài Rãnh (Độ Ổn Định Cao) – Modular Slot-In Shelf

Kệ In 3D Dạng Module

Kệ này được tạo hoàn toàn từ các module in 3D và được thiết kế để lắp ráp dễ dàng, đồng thời đạt độ ổn định rất cao.

Kết cấu dựa trên một hệ khóa liên kết dạng module, không phụ thuộc vào từng điểm nối riêng lẻ, mà sử dụng một chuỗi khóa hình học.

Từng chi tiết không chỉ có một chức năng đơn lẻ. Thay vào đó, chúng phối hợp như một hệ thống hoàn chỉnh. Mỗi chi tiết vừa góp phần ổn định các phần khác, vừa ngăn các bộ phận bị xê dịch mà không cần thêm ốc vít.

Độ ổn định không hình thành tại một điểm liên kết duy nhất mà được phân bổ khắp toàn bộ kết cấu. Các cột chịu lực liên kết vào phần thân đế thông qua cơ chế kết nối nhiều tầng. Mối liên kết này còn được gia cường thêm nhờ các chi tiết xung quanh.

Các tấm ốp/ốp hông ở cả bốn phía không chỉ để đẹp. Chúng ăn khớp vào nhiều điểm liên kết trong hệ, giúp chặn chuyển động của các cột chịu lực. Ngoài ra, chúng gia cường phần thân đế và giúp các tấm kệ giữ chắc ở đúng vị trí thiết kế.

Các tấm kệ có thêm các hình học định vị để cố định cột tốt hơn và ngăn từng chi tiết bị dịch chuyển. Nhờ vậy, toàn bộ hệ tạo ra nhiều lớp “khóa chéo” để tự ổn định lẫn nhau.

Tuỳ chọn có thể lắp một thanh giằng chữ thập bên trong phần thân đế. Chi tiết này tăng độ cứng vững và có thể liên kết với các tấm kệ bằng chốt khóa. Đồng thời, khoang bên trong thân đế có thể dùng làm ngăn chứa đồ kín cho các món nhỏ. Muốn lấy đồ chỉ cần tháo các tấm ốp hông và tấm kệ phía trên.

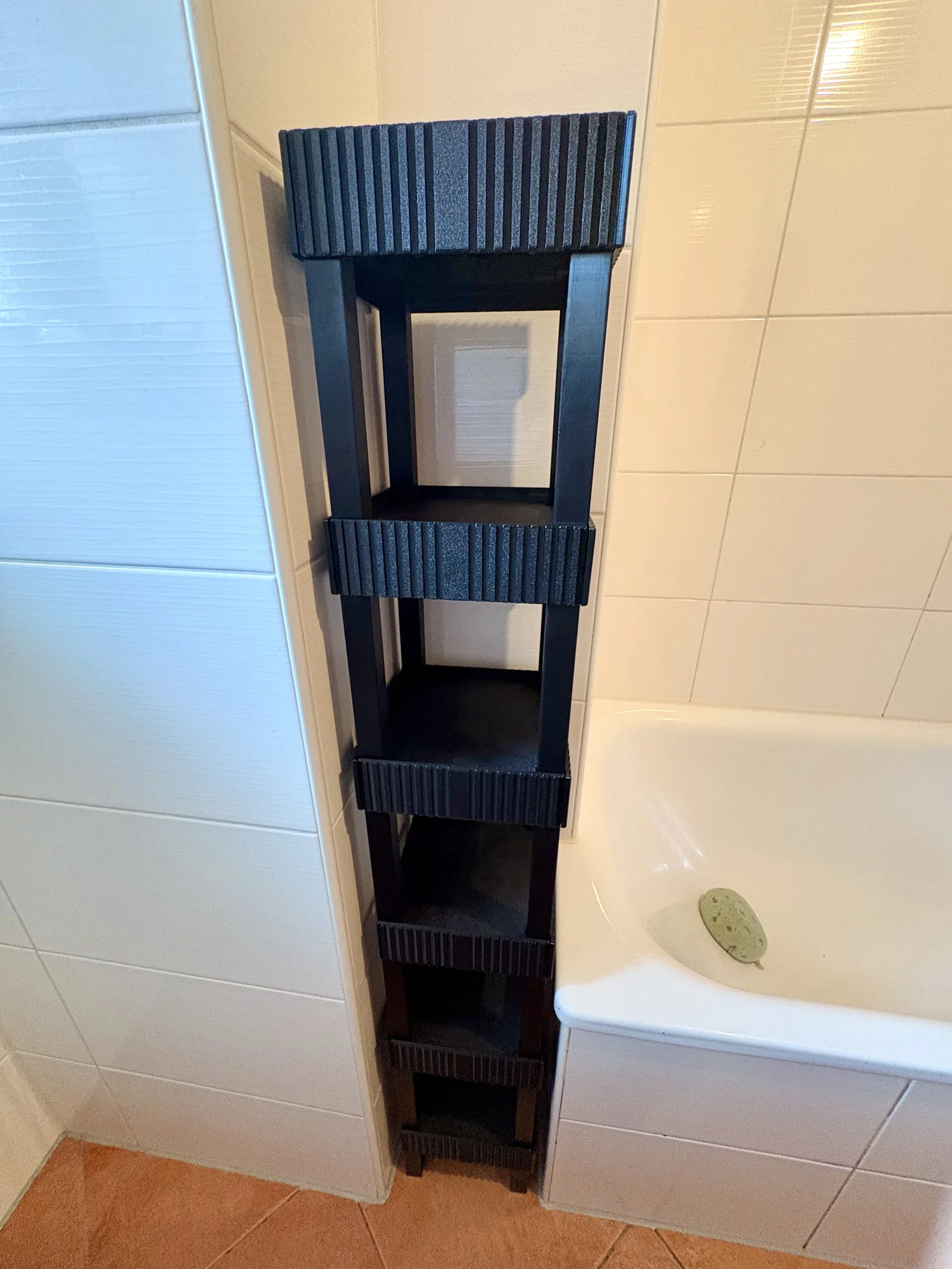

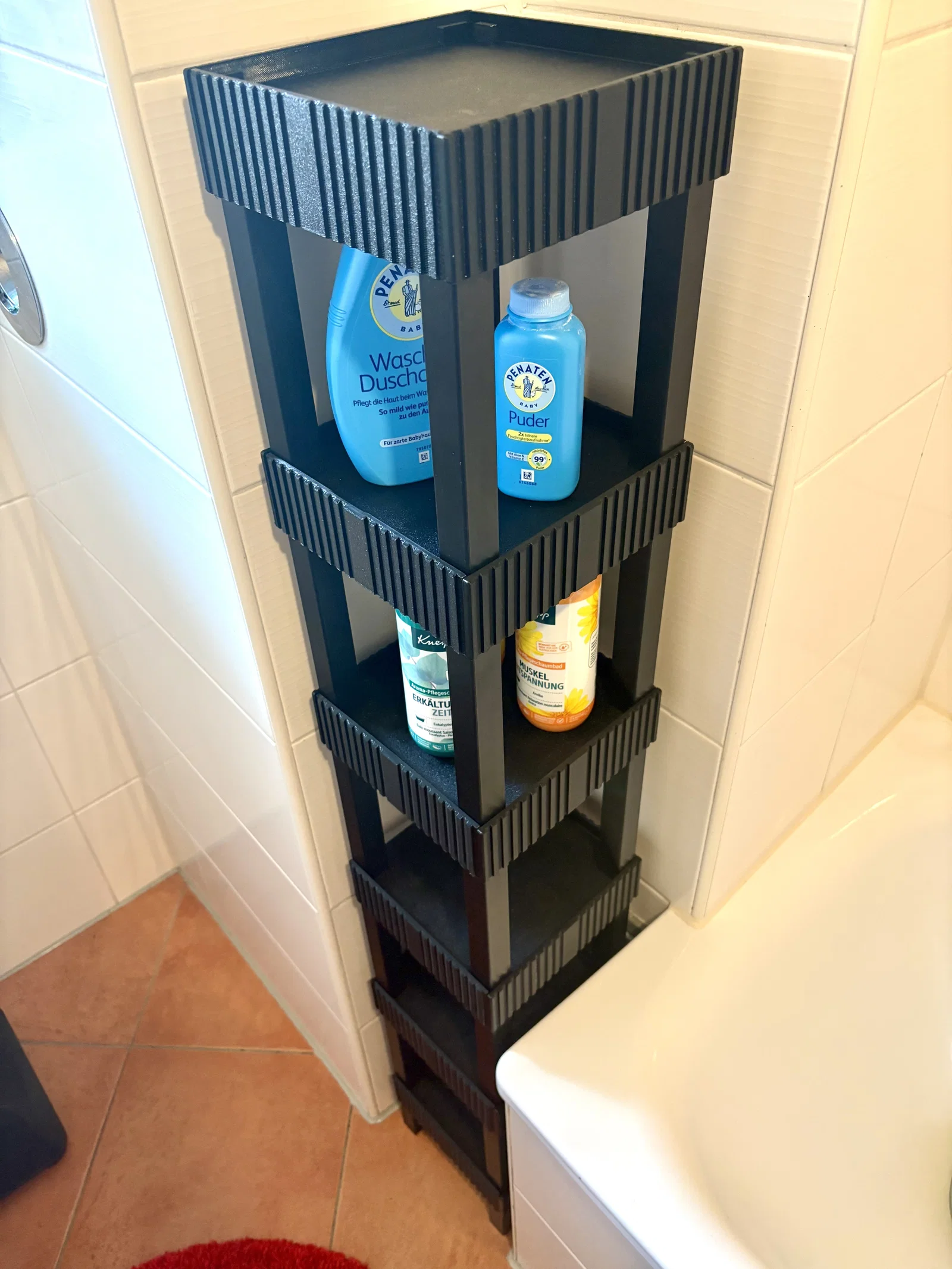

Toàn bộ kết cấu là dạng module và có thể mở rộng theo chiều cao tuỳ nhu cầu. Ví dụ minh hoạ ở đây cao khoảng 120 cm và cần khoảng 120–140 giờ in (Bambu Lab A1).

Chi tiết:

• Các tấm kệ ngăn cột bị dịch chuyển theo hướng ngược lại.

•  Cột được định vị và ổn định đồng thời bởi nhiều chi tiết, gồm tấm kệ và tấm ốp hông.

• Các mối ghép dạng dovetail của cột ăn trực tiếp vào thân đế và có thể gia cố thêm bằng chốt khóa.

• Tấm kệ có thêm hình học để định vị cột chính xác.

• Tấm ốp hông đồng thời ăn khớp với nhiều chi tiết, gồm thân đế, tấm kệ và cột, giúp ngăn chuyển động trong hệ.

• Thanh giằng chữ thập tăng độ cứng vững và cũng là điểm lắp cho tấm kệ dưới; tấm này cũng có thể cố định bằng chốt.

• Mỗi chi tiết đều được thiết kế để giảm tối đa độ rơ và tối đa hoá độ ổn định của toàn bộ kết cấu. Độ ổn định không đến từ một chi tiết riêng lẻ, mà từ sự phối hợp của tất cả bộ phận trong hệ.

Thông số kỹ thuật:

• Diện tích đáy: 200 × 200 mm

Khuyến nghị in:

• Vật liệu: PETG (15% infill)

• Chỉ dùng support khi thật sự cần.

• Với thân đế, tấm ốp hông và thanh giằng chữ thập, chỉ cần support nhẹ ở các vùng quan trọng.

DE:

Kệ In 3D Dạng Module

Kệ này được tạo hoàn toàn từ các module in 3D và được thiết kế để lắp ráp dễ dàng, đồng thời đạt độ ổn định rất cao.

Kết cấu dựa trên một hệ lắp ghép dạng module, không dựa vào từng mối cắm riêng lẻ mà dùng một chuỗi khóa hình học.

Từng chi tiết không chỉ phục vụ một mục đích duy nhất mà phối hợp như một hệ thống tổng thể. Mỗi chi tiết đồng thời góp phần ổn định các bộ phận khác và ngăn chúng bị trượt/xê dịch, không cần thêm ốc vít.

Độ ổn định không hình thành ở một vài điểm nối riêng lẻ mà được phân bổ trên toàn bộ kết cấu. Các cột chịu lực ăn vào thân đế qua kỹ thuật liên kết nhiều tầng. Mối liên kết này còn được ổn định thêm nhờ các chi tiết bao quanh.

Các tấm ốp ở bốn mặt ngoài không chỉ có tác dụng thẩm mỹ. Chúng đồng thời ăn vào nhiều điểm liên kết trong hệ và ngăn chuyển động của các cột chịu lực. Ngoài ra, chúng gia cường thân đế và giúp các tấm kệ gắn trên đó luôn giữ đúng vị trí.

Các tấm kệ có thêm các hình học định vị để cố định cột tốt hơn và ngăn từng chi tiết bị dịch chuyển. Nhờ đó tạo ra nhiều lớp tự “khóa” lẫn nhau trong toàn hệ.

Tuỳ chọn có thể đặt một thanh giằng chữ thập bên trong thân đế. Chi tiết này dùng để tăng cứng cho kết cấu và có thể liên kết với tấm kệ bằng chốt. Đồng thời, phần rỗng bên trong thân đế có thể dùng như một ngăn chứa đồ kín cho các món nhỏ. Muốn mở chỉ cần tháo phần ốp hông và tấm kệ trên cùng.

Toàn bộ kết cấu dạng module và có thể tăng chiều cao theo ý muốn. Cấu hình minh hoạ ở đây cao khoảng 120 cm và cần tổng cộng khoảng 120 đến 140 giờ in (Bambu Lab A1).

Chi tiết:

• Tấm kệ ngăn cột chuyển động theo hướng ngược lại.

• Cột được nhiều chi tiết cùng lúc định vị và ổn định, bao gồm tấm kệ và tấm ốp.

• Mối ghép dạng dovetail của cột ăn vào thân đế và có thể cố định thêm bằng chốt.

• Tấm kệ có thêm hình học để định vị cột chính xác.

• Tấm ốp đồng thời ăn khớp với nhiều chi tiết, gồm thân đế, tấm kệ và cột, để ngăn chuyển động trong hệ.

• Thanh giằng chữ thập giúp ổn định hệ thêm, đồng thời là điểm lắp cho tấm kệ dưới; tấm này cũng có thể cố định bằng chốt.

• Mỗi chi tiết đều được tính toán để giảm chuyển động và tăng tối đa độ ổn định của toàn bộ kết cấu. Độ ổn định không đến từ một chi tiết đơn lẻ mà từ sự phối hợp của tất cả thành phần.

Thông số kỹ thuật:

• Diện tích đáy: 200 mm × 200 mm

Khuyến nghị in:

• Vật liệu: PETG (15 % infill)

• Chỉ dùng support ở mức cần thiết.

• Với thân đế, tấm ốp và thanh giằng chữ thập, chỉ cần support nhẹ tại các khu vực quan trọng.
