Voron Trident R2 mod pin motor AB & short shaft double shear (monolith + Crazy Ivan)

Giới thiệu:

Cảm ơn team Voron đã cung cấp các file f360 timeline, giúp ích rất nhiều!

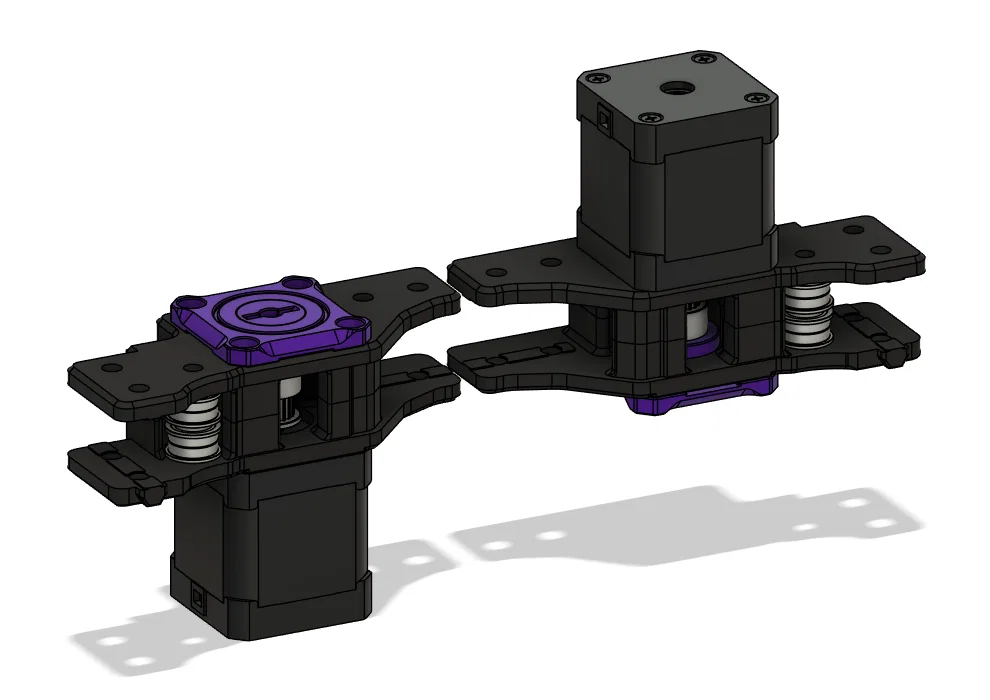

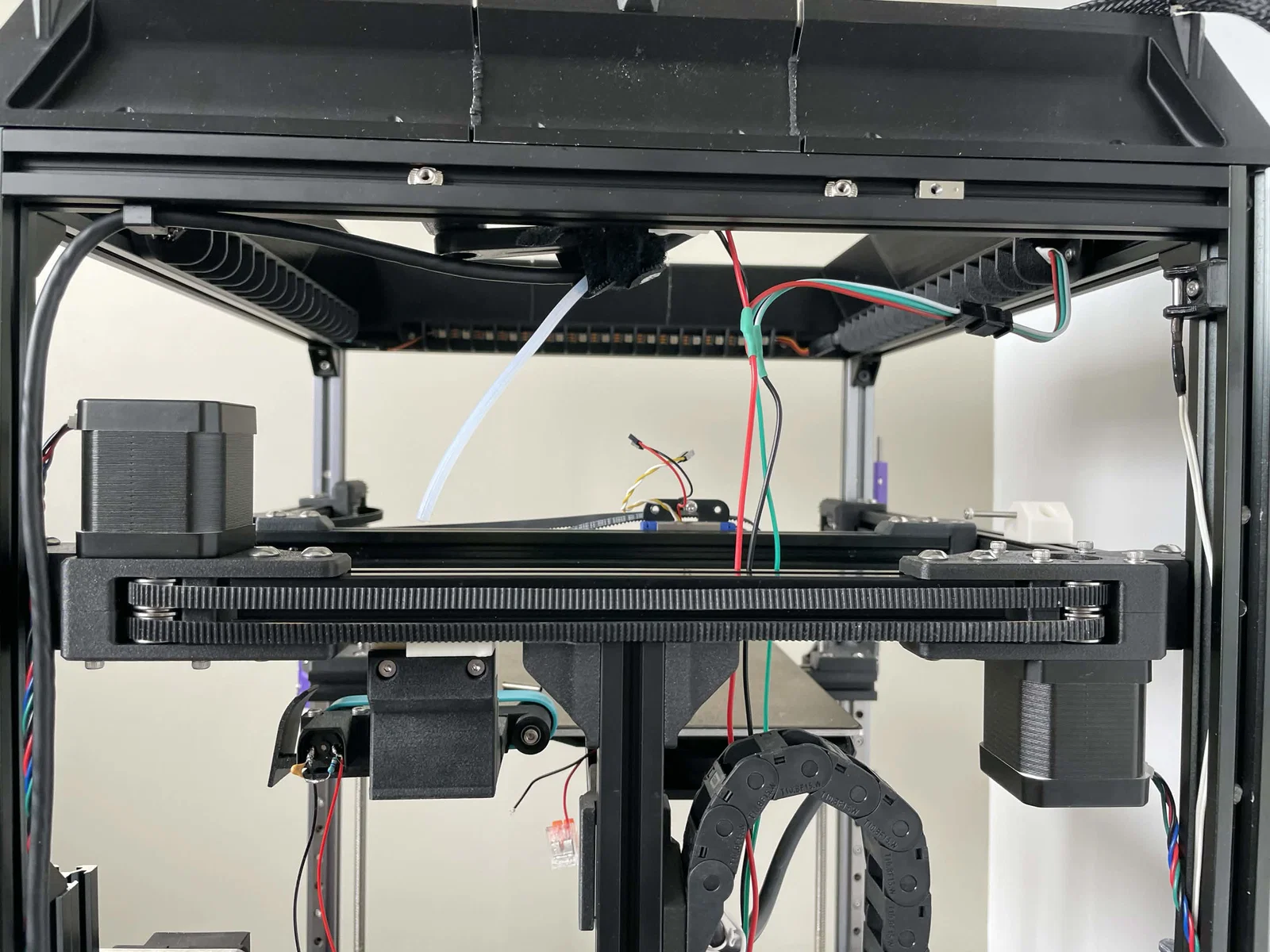

Bản mod này giảm độ dày các plate xuống còn 5mm (giống R1) để motor có thể đặt sát đường đi của dây đai hơn, từ đó cho phép căng belt cao hơn. Để đạt hiệu quả tốt nhất, hãy gắn motor theo kiểu “Crazy Ivan”, trong đó motor A nằm phía trên cụm bearing mount và motor B vẫn nằm phía dưới (xem hình bên dưới).

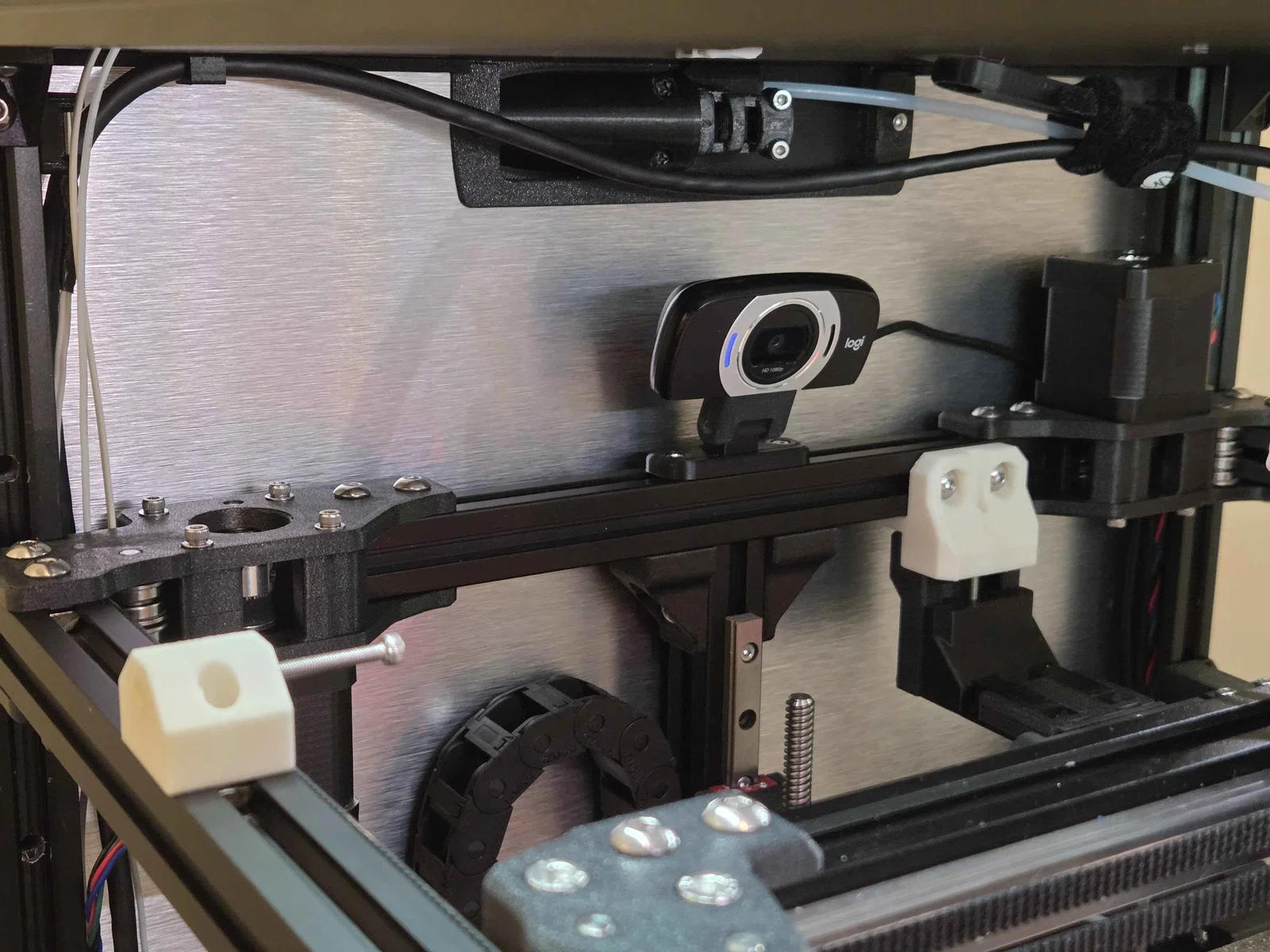

Thiết lập bên dưới cũng cho thấy khả năng tương thích với monolith gantry short shaft double shear housings.

Hiện tại mình đang chạy không dùng double shear với belt EPDM 6mm, đạt mức đọc lực căng 2.5 trên đồng hồ đo căng PF Makes.

BOM:

Các phần R2 thông thường vẫn áp dụng (M5x10 và các cụm F695 bearing stacks). Ngoài ra vì đây là pin mod nên bạn sẽ cần:

• 4x pin M5x30mm (nếu bearing quá khít thì dùng mũi khoan và giấy nhám chà mỏng bớt)

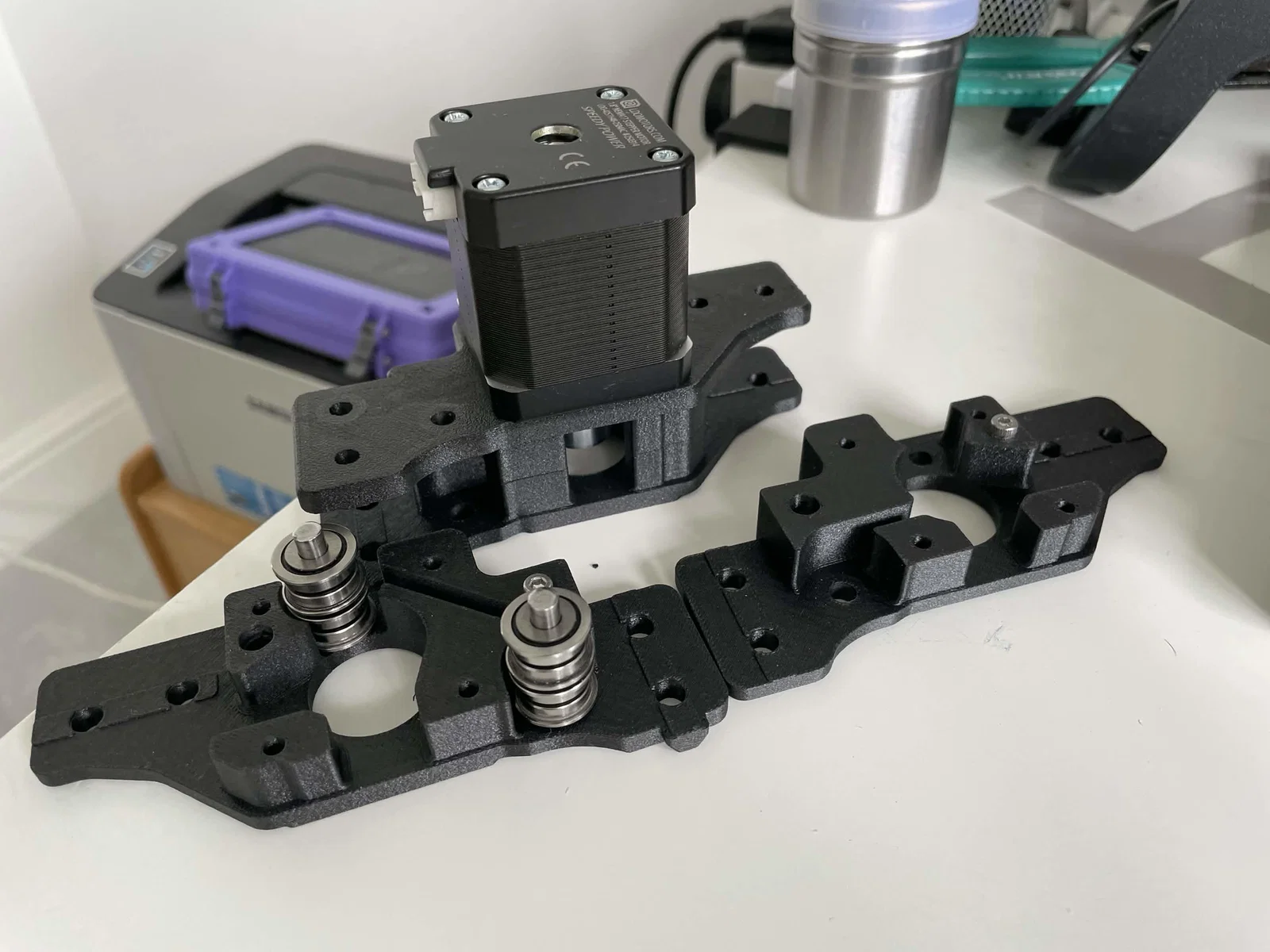

• Mỗi loại 1 cái trong các chi tiết in của bản mod này (tổng 4 chi tiết)

• 8x vít M3x35mm socket head + long đền M3 dày 1mm để bắt motor

Hướng dẫn lắp ráp:

Làm theo manual của Trident, nhưng lắp motor theo đúng hình và dùng các vít M3 dài hơn như trong BOM.

Tuỳ chọn: Short shaft double shear

Bạn sẽ cần thêm:

• 2x F695 bearings

• 2x của 2 chi tiết in sau từ monolith:
  https://github.com/Monolith3D/Monolith_Gantry/blob/main/STLs/Mounts/Printed_mounts/Printed_short_shaft_double_shear_housing.stl
  https://github.com/Monolith3D/Monolith_Gantry/blob/main/STLs/Mounts/Printed_mounts/Printed_short_shaft_double_shear_twist_lock.stl
