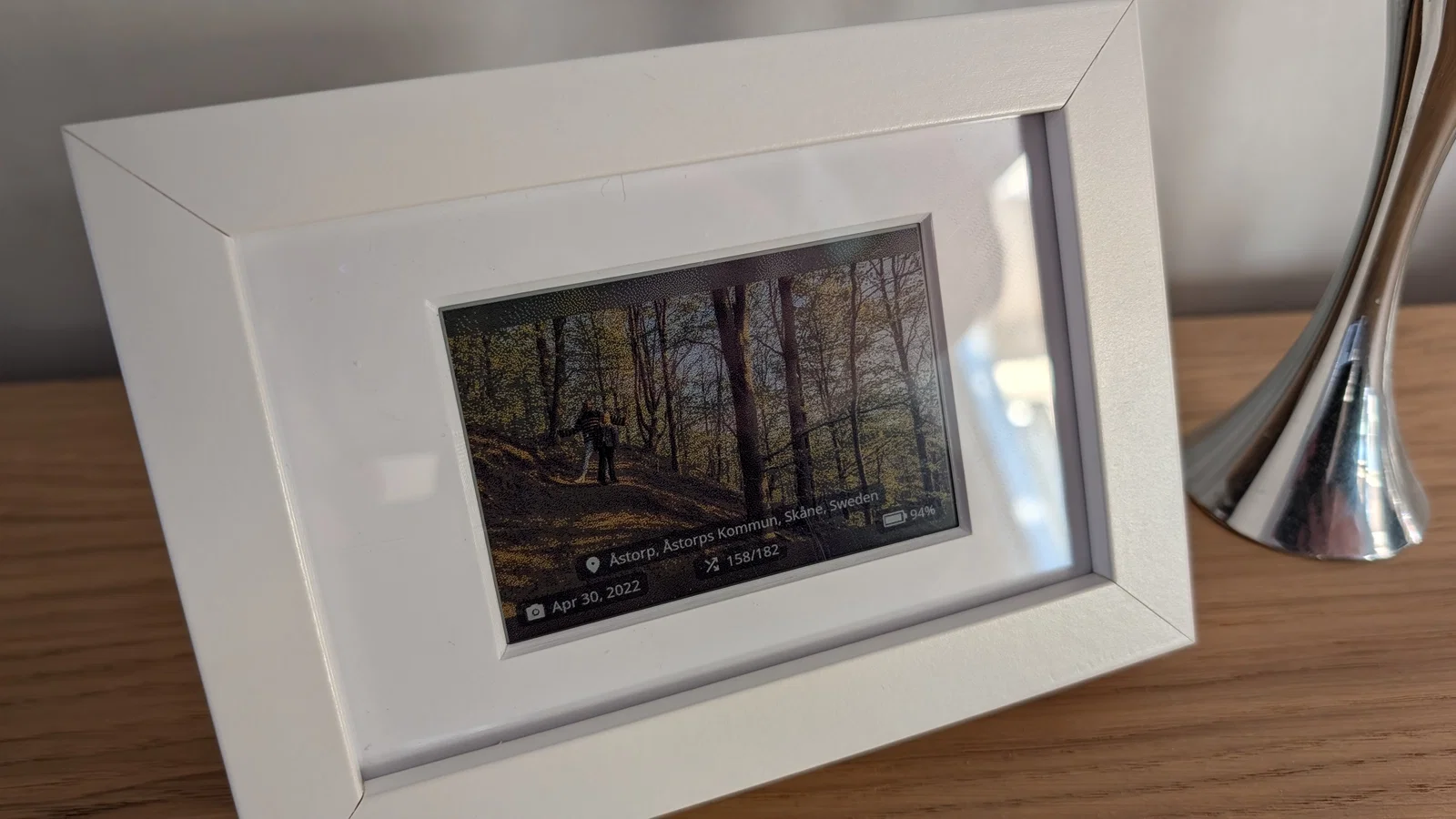

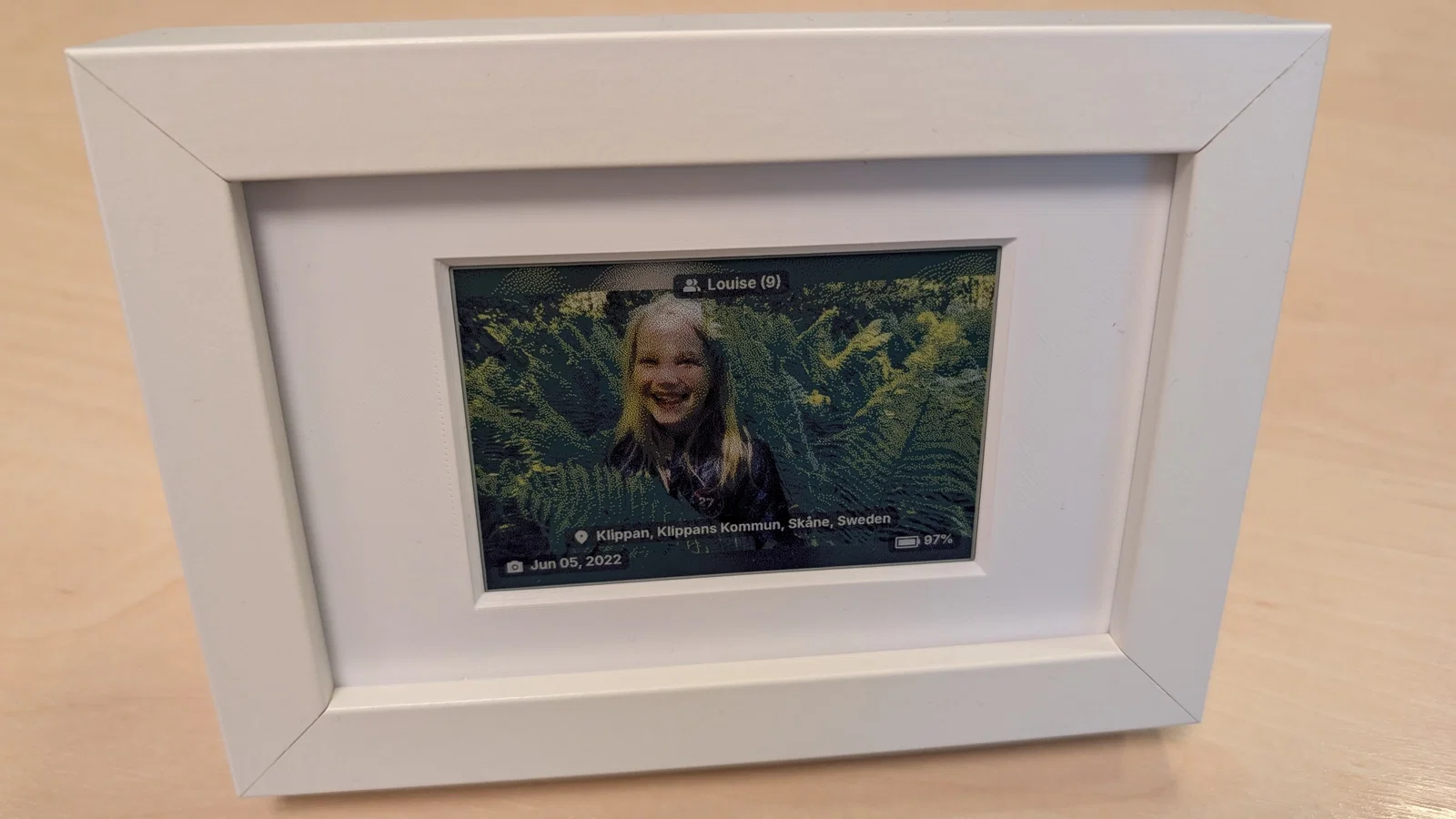

Khung Ảnh E-Ink Mini (Mini E-Ink Photo Frame)

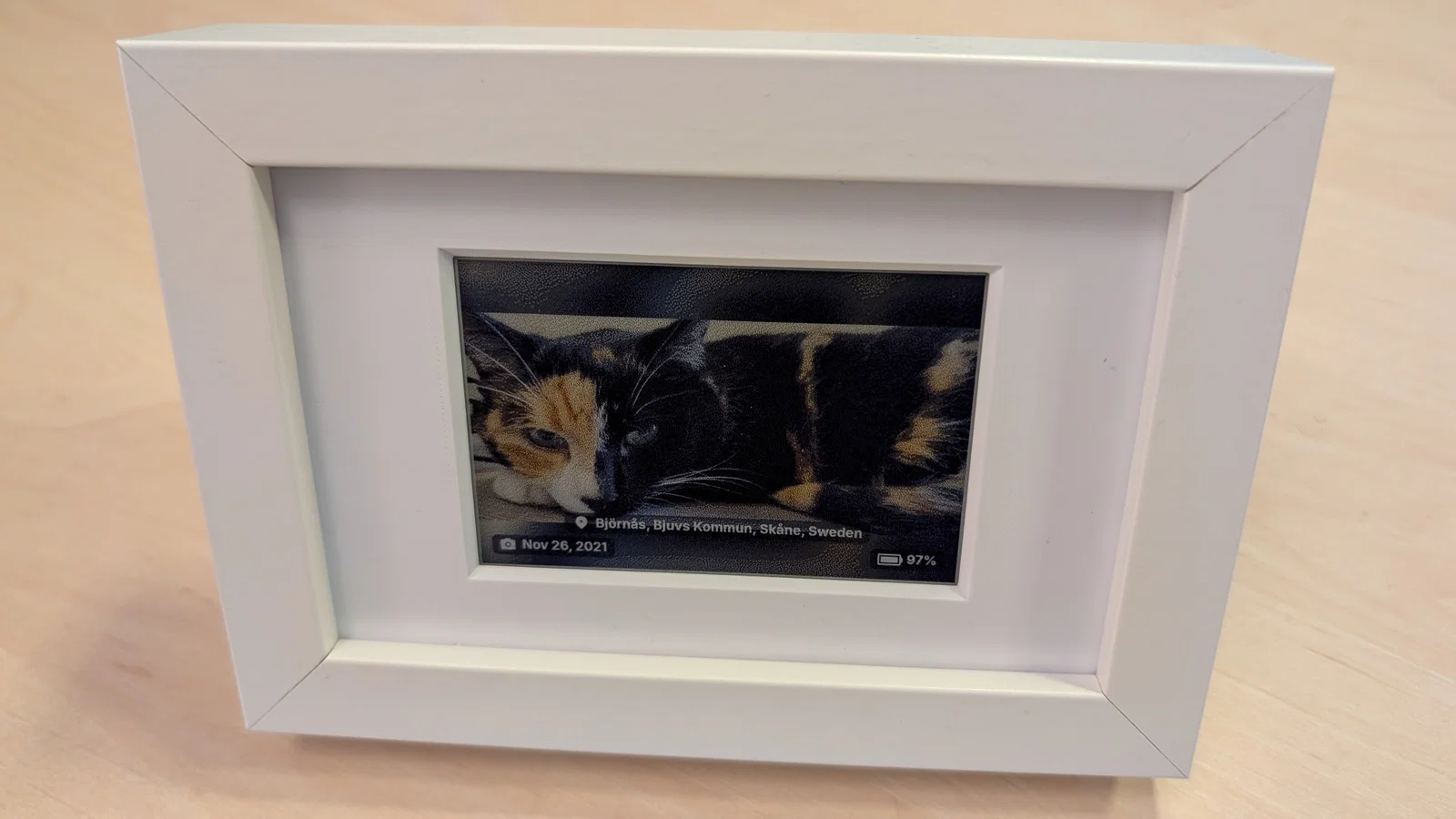

Dự án khung ảnh E-Ink mini dùng FireBeetle ESP32 siêu tiết kiệm điện, tự lấy ảnh từ server (docker) để hiển thị. Cần chỉnh phần lưng khung, chừa chỗ nút và USB-C. Pin dùng được tính theo tháng, sạc lại khi cần.
Mô tả

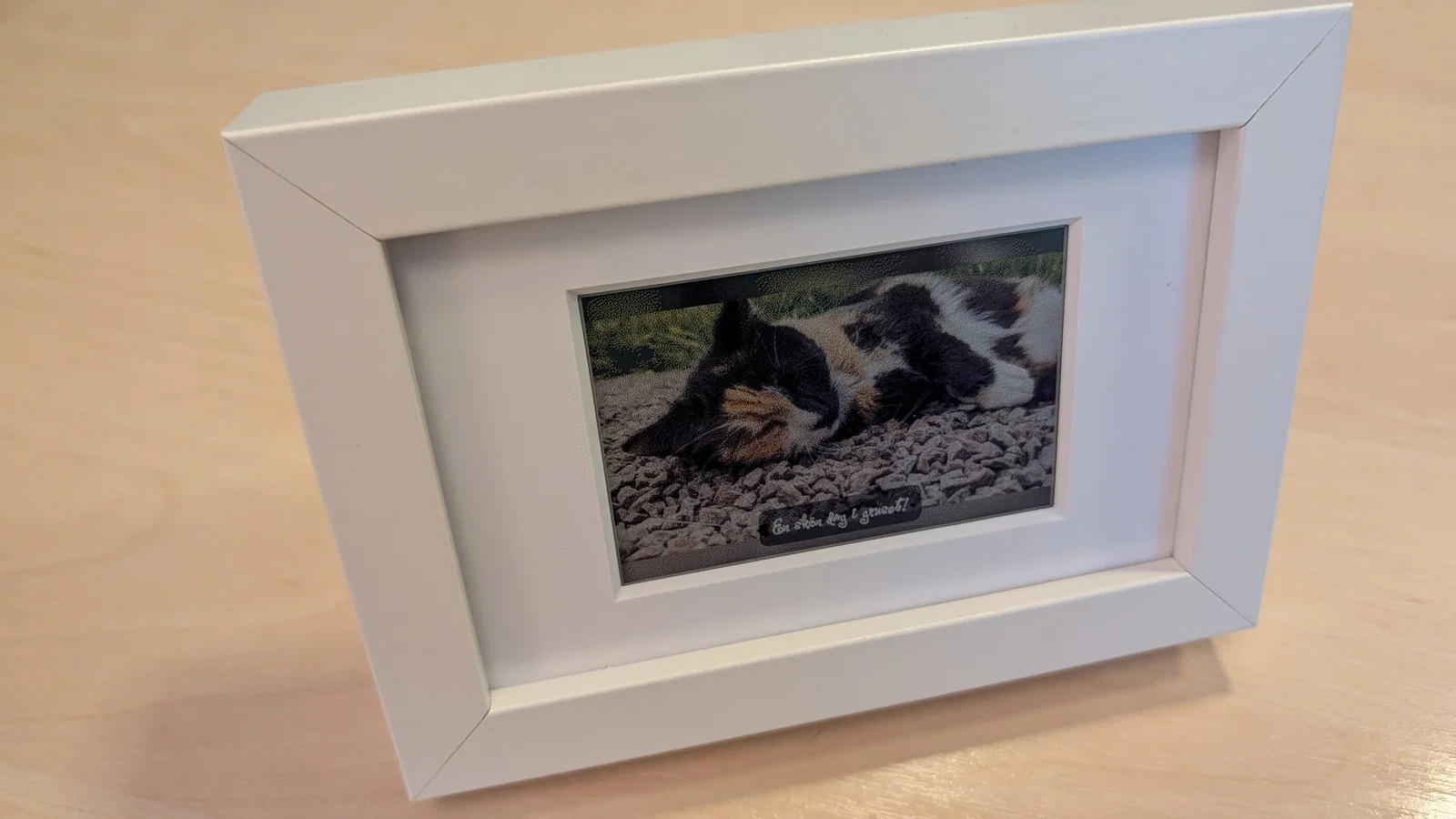

Đây là một khung ảnh E-Ink nhỏ kiểu (gần như) “cài xong để đó”, tự lấy hình từ một “server” (docker) nơi bạn host ảnh. Mình dùng chung với Immich để phục vụ nhiều khung E-Ink khác nhau cho gia đình.

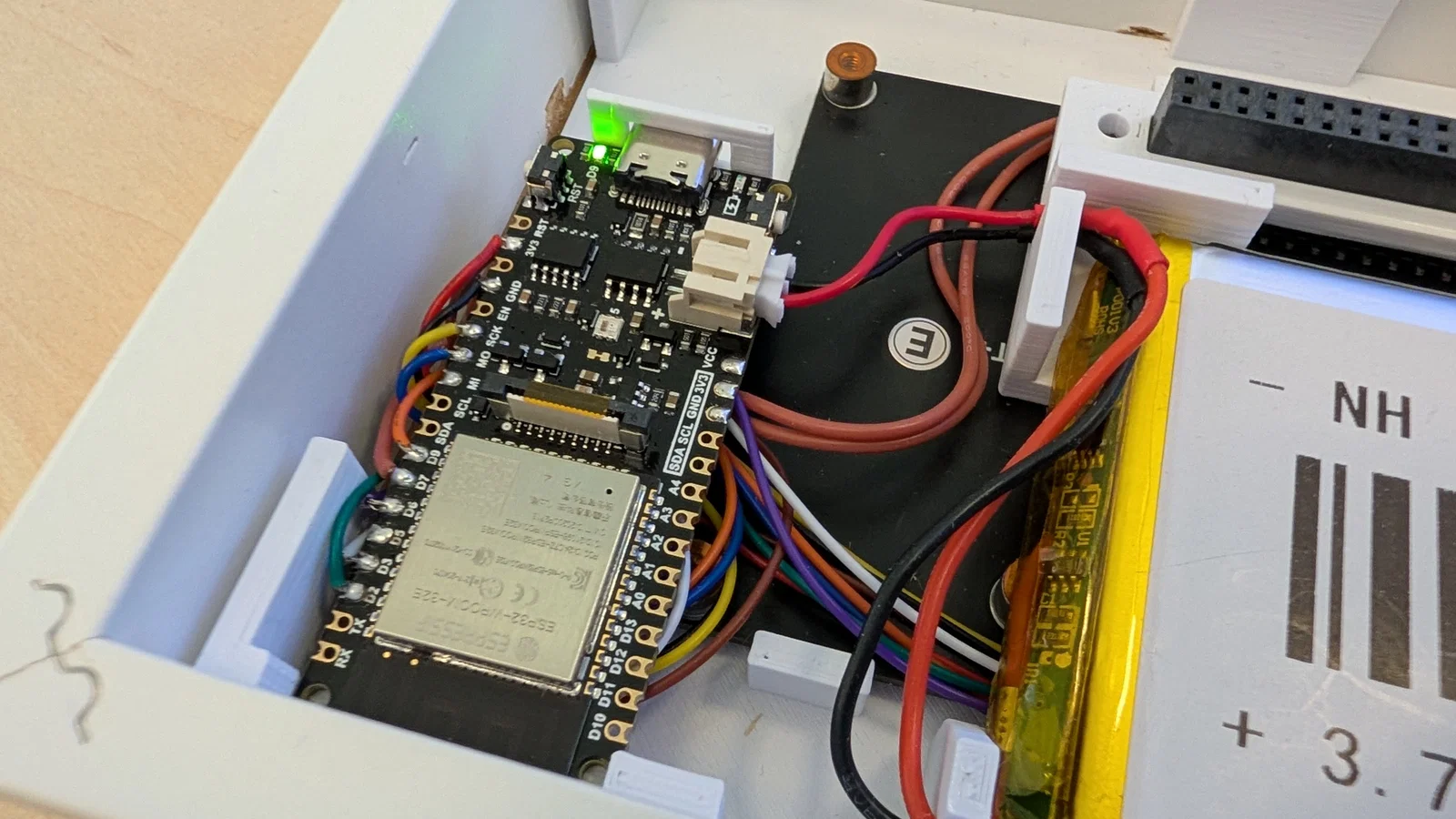

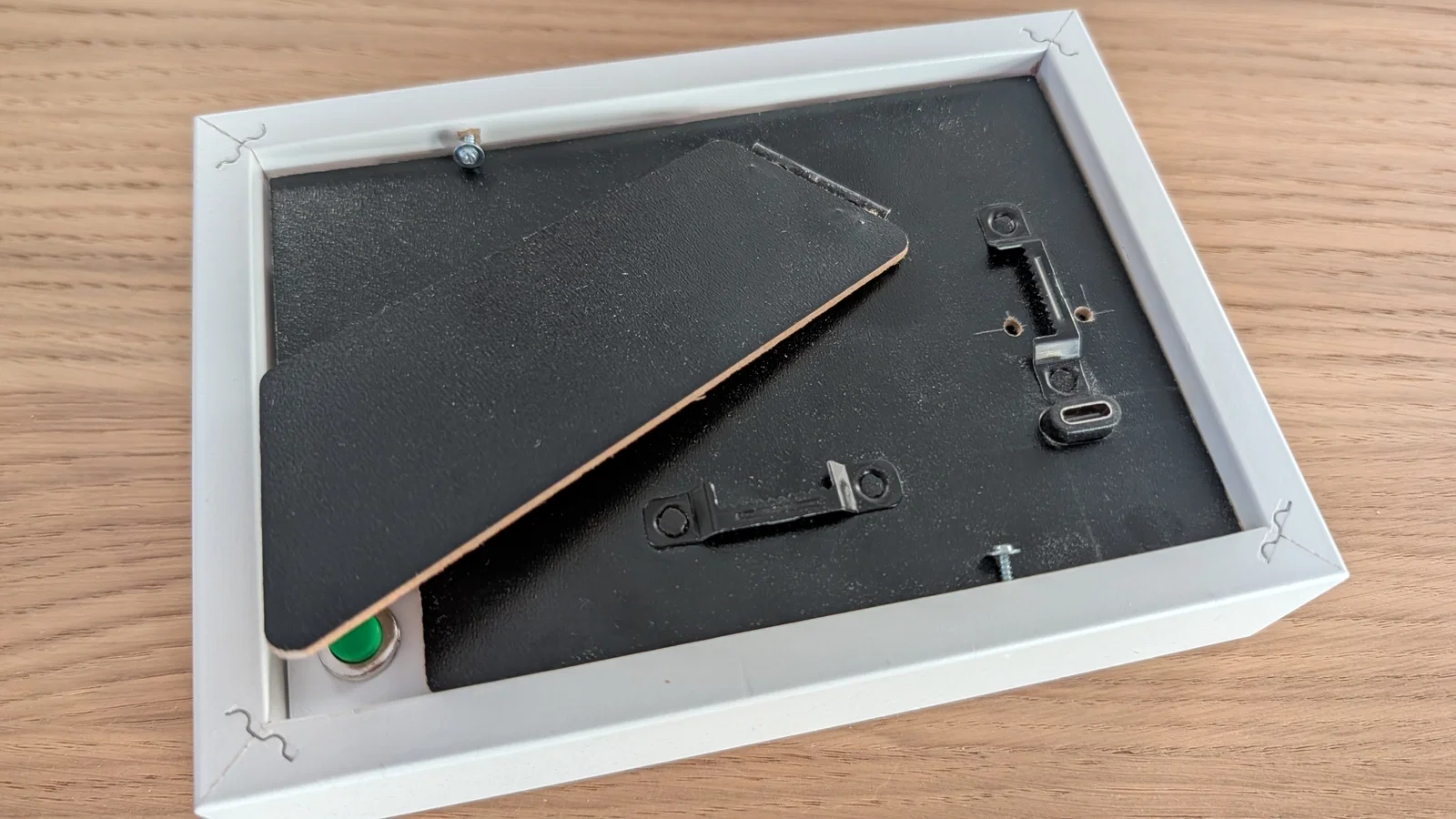

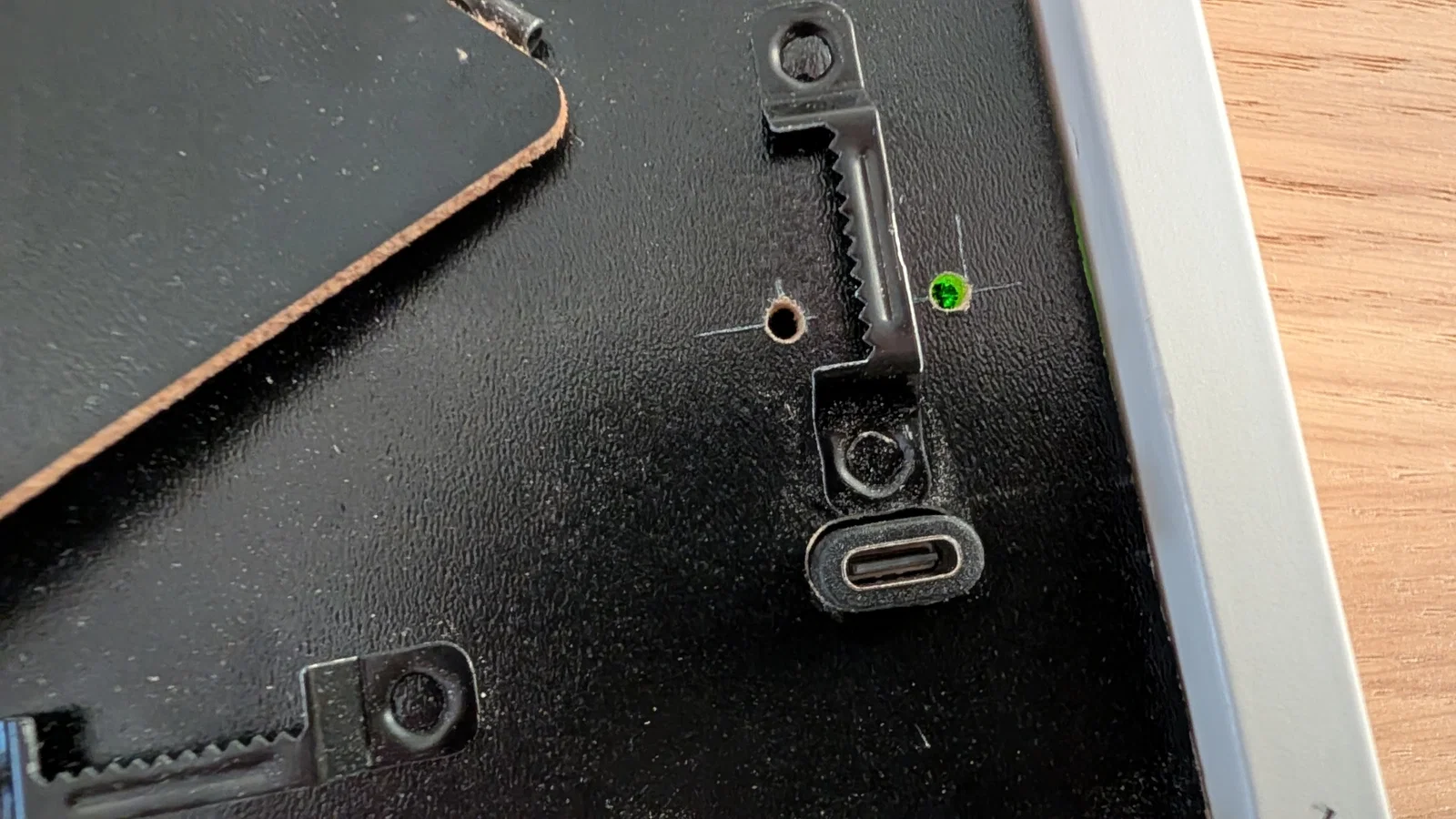

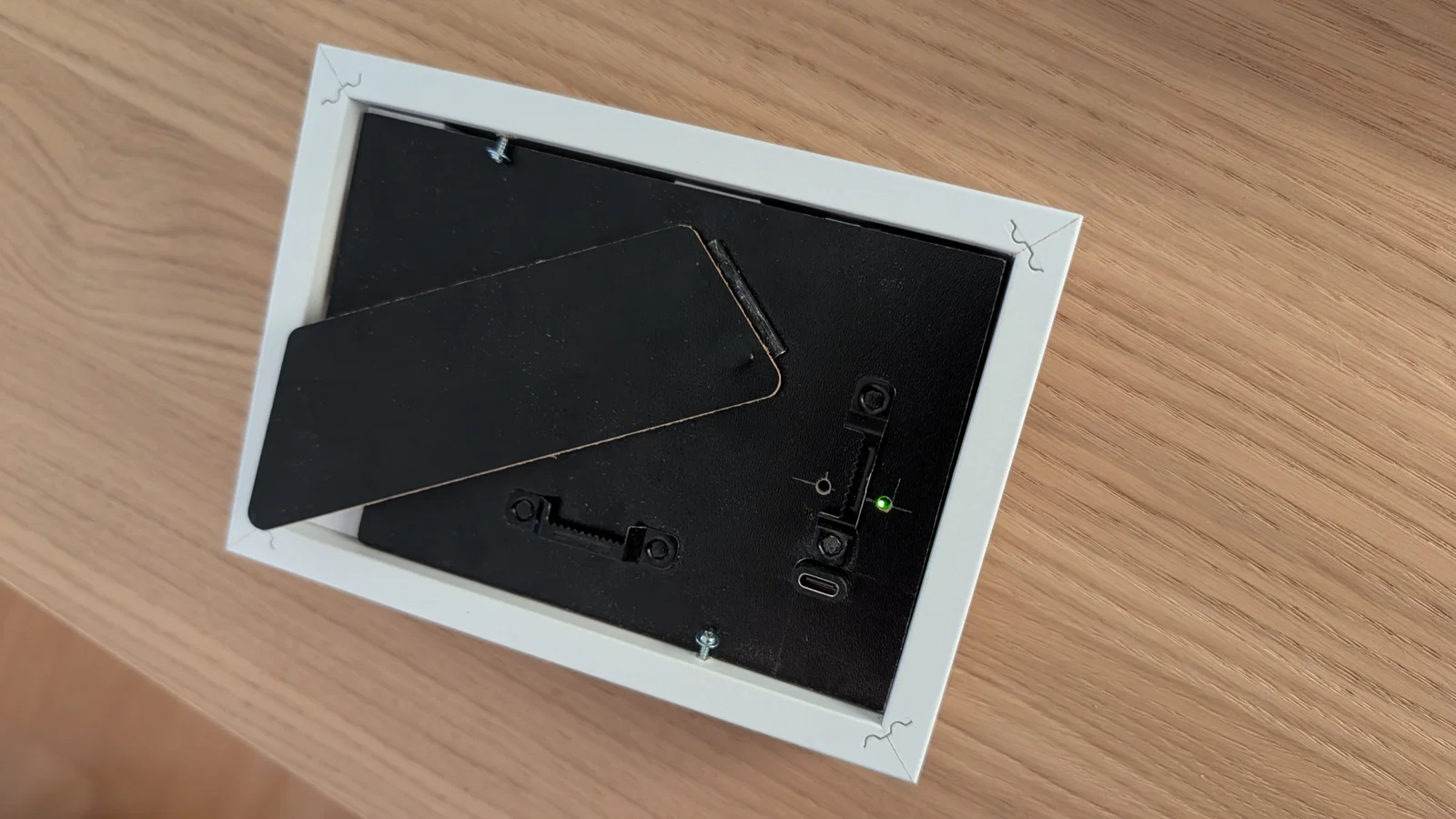

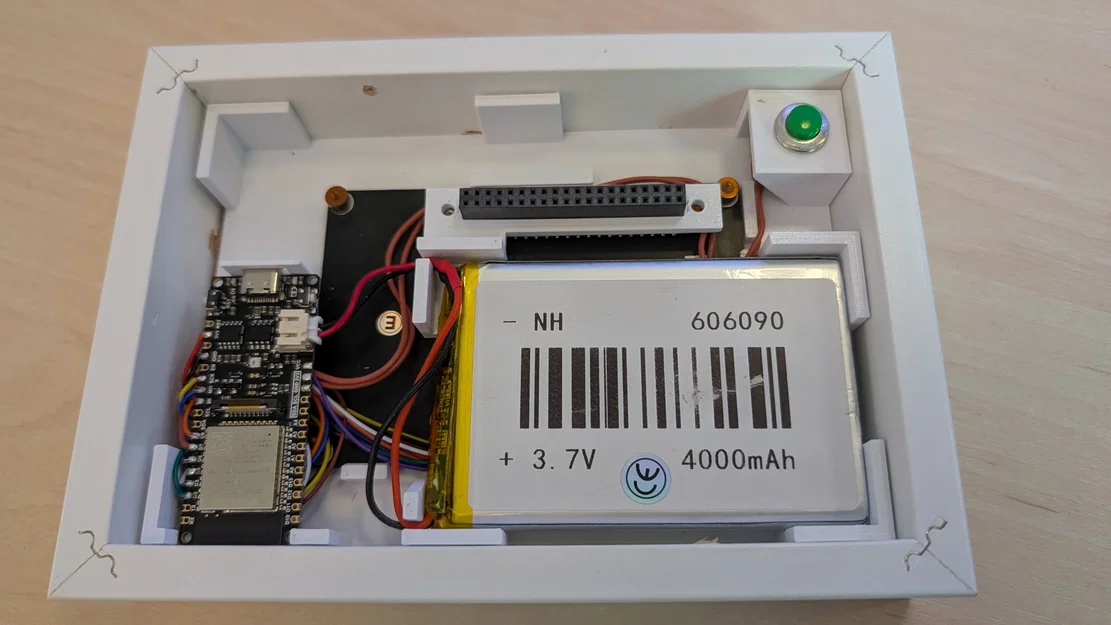

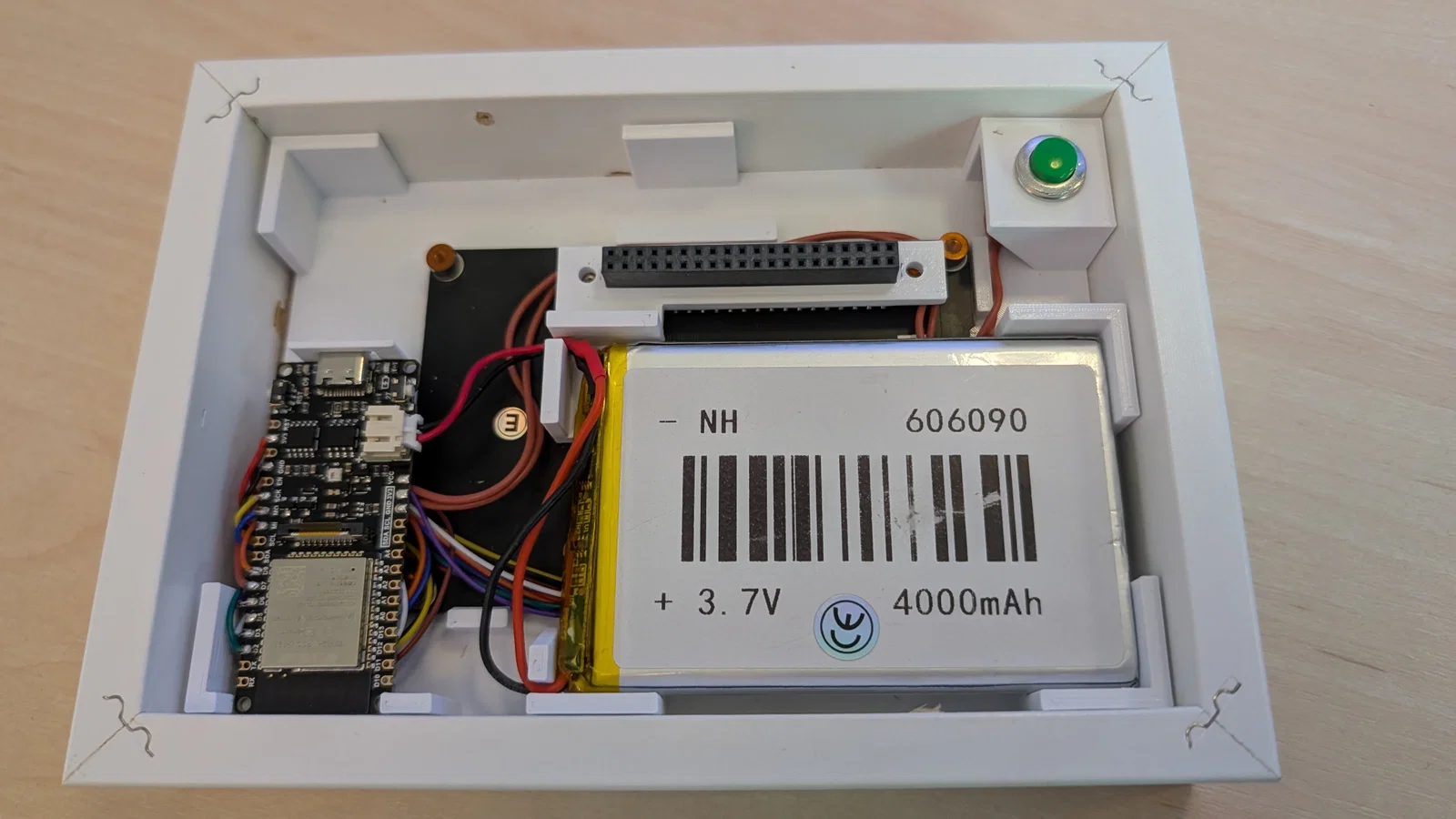

Bạn cần chỉnh sửa phần "back" của khung: cắt bớt một "góc" để chừa chỗ cho nút bấm, khoét một lỗ cho cổng USB-C và khoan hai lỗ nhỏ để thấy đèn LED (cũng có thể dùng "light-pipes" nếu in bằng filament trong).
Pin dùng được tính theo tháng. Khi cần thì sạc lại bằng USB-C.
In phần "insert". Chọn kích thước "battery" bạn muốn. Và in đúng "Header holder" tương ứng.
Parts:

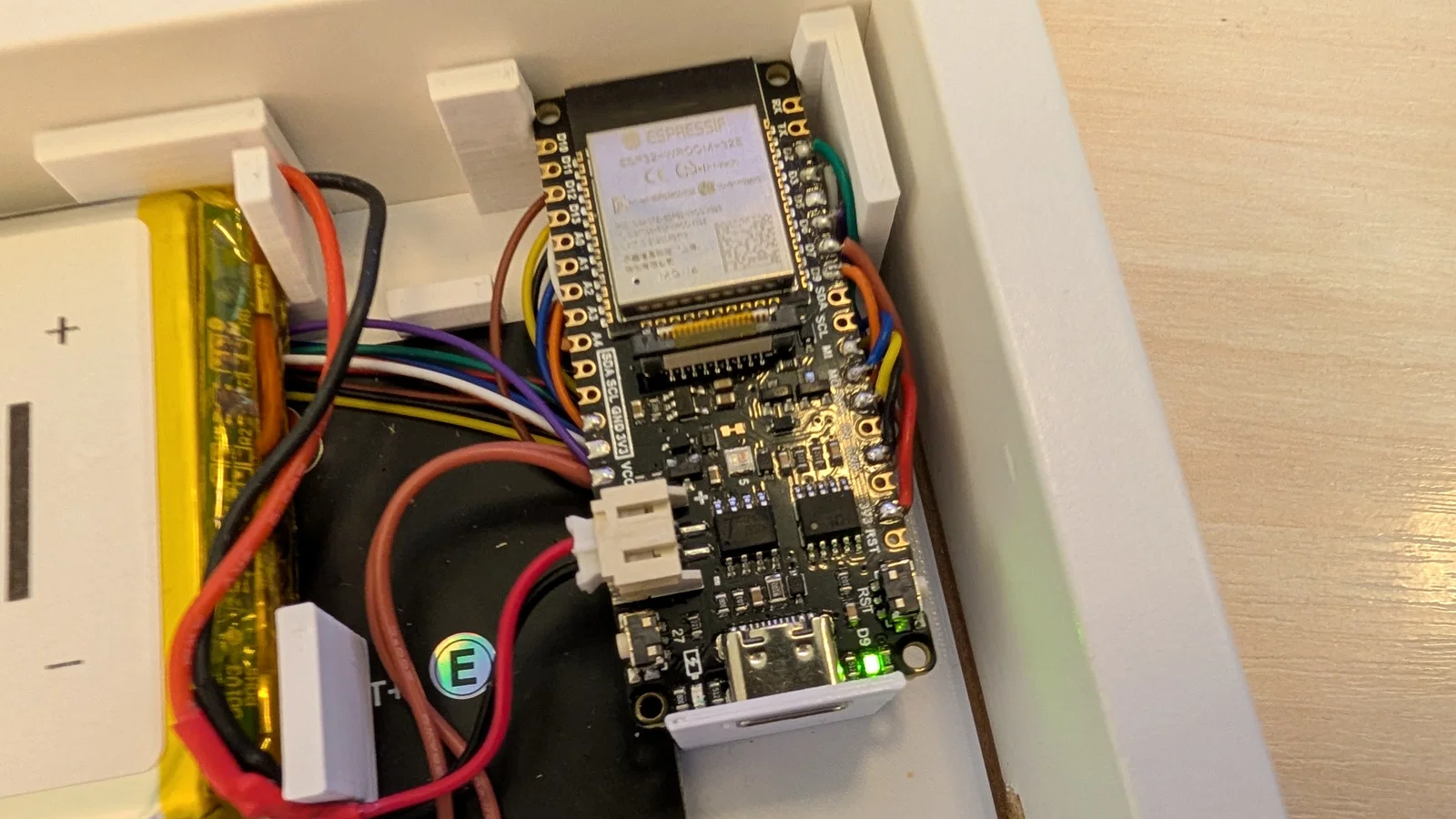

FireBeetle 2 ESP32-E IoT (không khuyến nghị nhưng vẫn chạy, không có OTA updates! Không https!)
https://www.amazon.se/dp/B0FPCVH9CR
FireBeetle 2 ESP32-S3 (không nhất thiết phải có cổng camera nhưng mình không tìm được bản nào không có cổng camera OV2640).
https://www.dfrobot.com/product-2676.html
Waveshare 4inch e-Paper E6(Spectra 6) Full-Color Supports HAT+Standard e-Ink Screen Module 600 x 400 Pixels SPI Communication.
https://www.amazon.se/dp/B0DHP1JCPW
Nút đỏ & xanh lá - 10PCS 10mm Gewinde SPST Momentary Metal Push Button. (chỉ cần 1 cái).
https://www.amazon.se/dp/B09GPJZ59M
Bất kỳ pin nào trong mấy loại dưới đây đều dùng được.

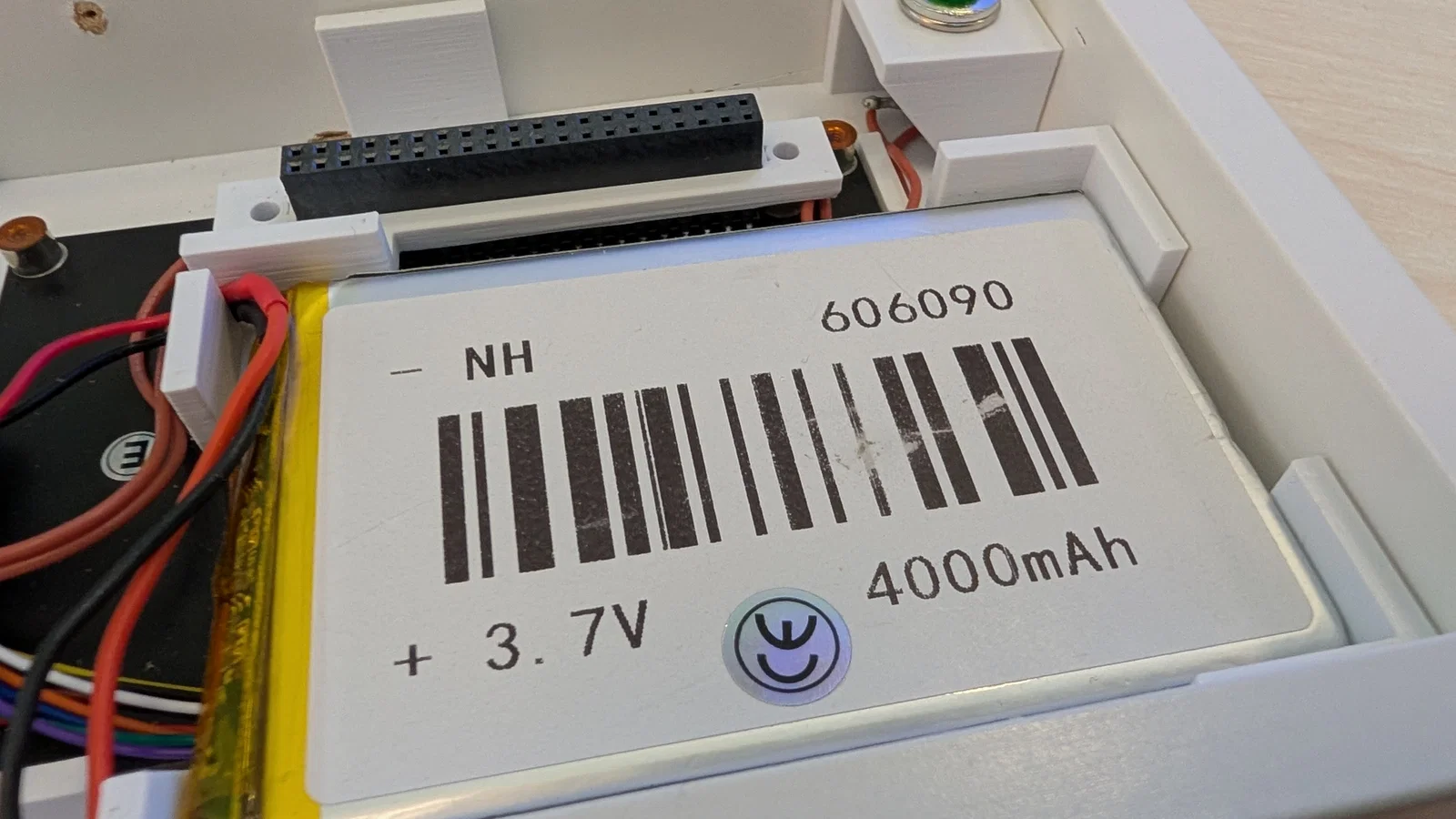

Lipo Batteri 3.7V 4000mAh - Kích thước 90x60x7mm
https://www.amazon.se/dp/B08FDP59WD
Lipo Batteri 3.7V 5000mAh - Kích thước 91x55x7,5mm
https://www.amazon.se/dp/B0BG85CMFL
Lipo Batteri 3,7V 6200mAh - Kích thước 92x60x9mm
https://www.amazon.se/dp/B0FPM2LCLL
USB-C Angle adapter:
https://comparu.se/goobay-adapter-usb-c-till-usb-c-90-svart-usb-c-uttag-usb-c-plugg-04040849555565
https://www.ebay.com/itm/392258634101
Khung: Ribba 100x150x25mm (giờ không còn bán ở IKEA nữa).
https://www.amazon.se/dp/B09TFXQ1RM
Software (bản fork của mình với nhiều tính năng mới)...
Photo frame:
https://github.com/Snille/esp32-photoframe
Photo frame Server:
https://github.com/Snille/esp32-photoframe-server
