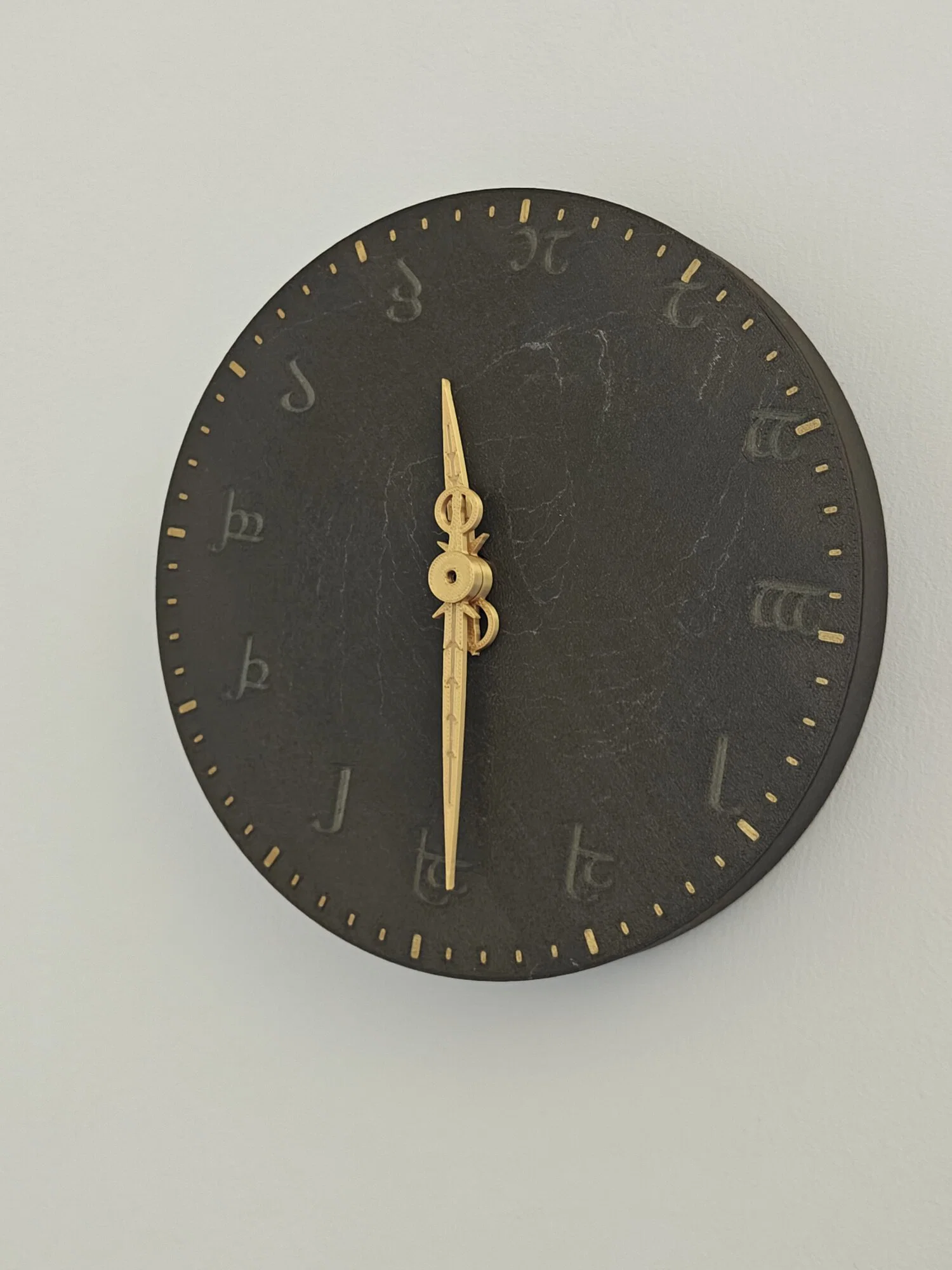

Đồng hồ treo tường Tengwar — chữ số Elf hệ 12 (Duodecimal)

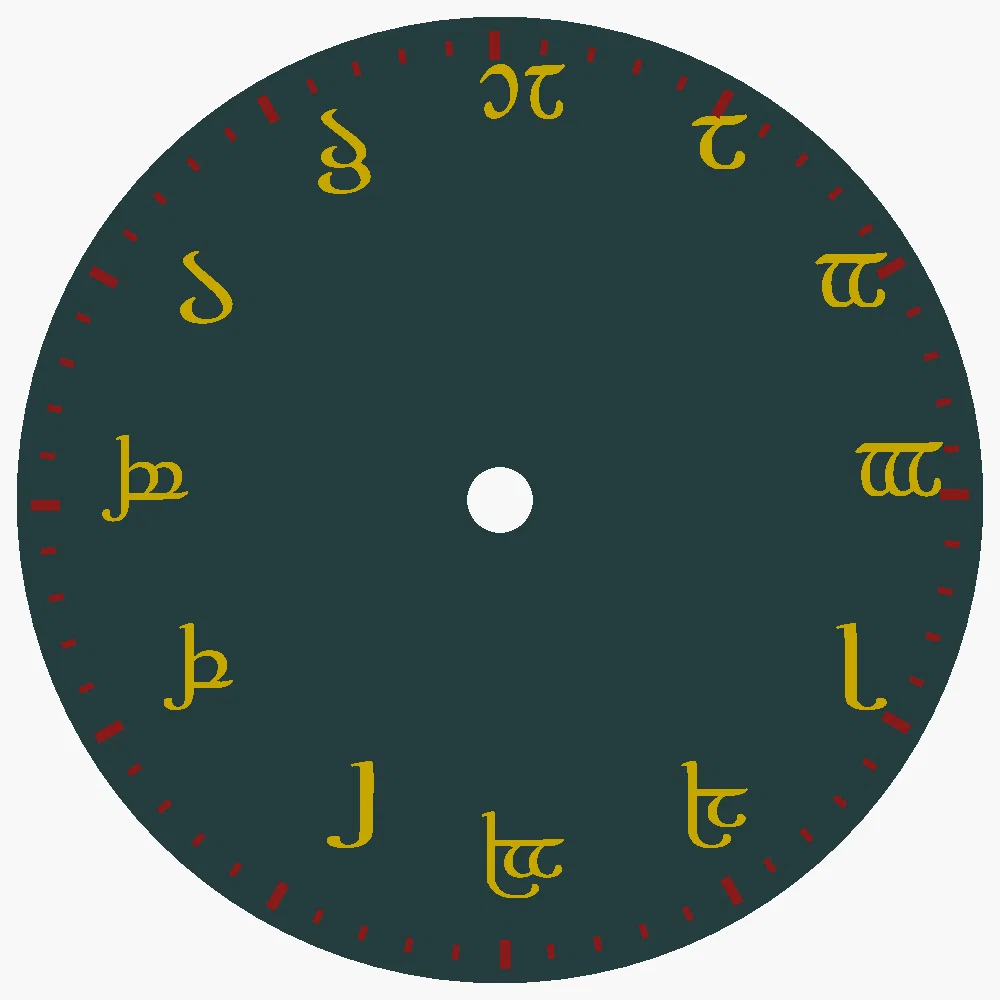

Đồng hồ treo tường tròn Ø200 mm viết bằng Tengwar — mười hai

chữ số giờ hệ thập nhị phân (duodecimal) chuẩn quanh mặt số — kèm bộ kim

mảnh kiểu lá-blade của elf. Đây là đồng hồ thiệt, không phải chỉ là một

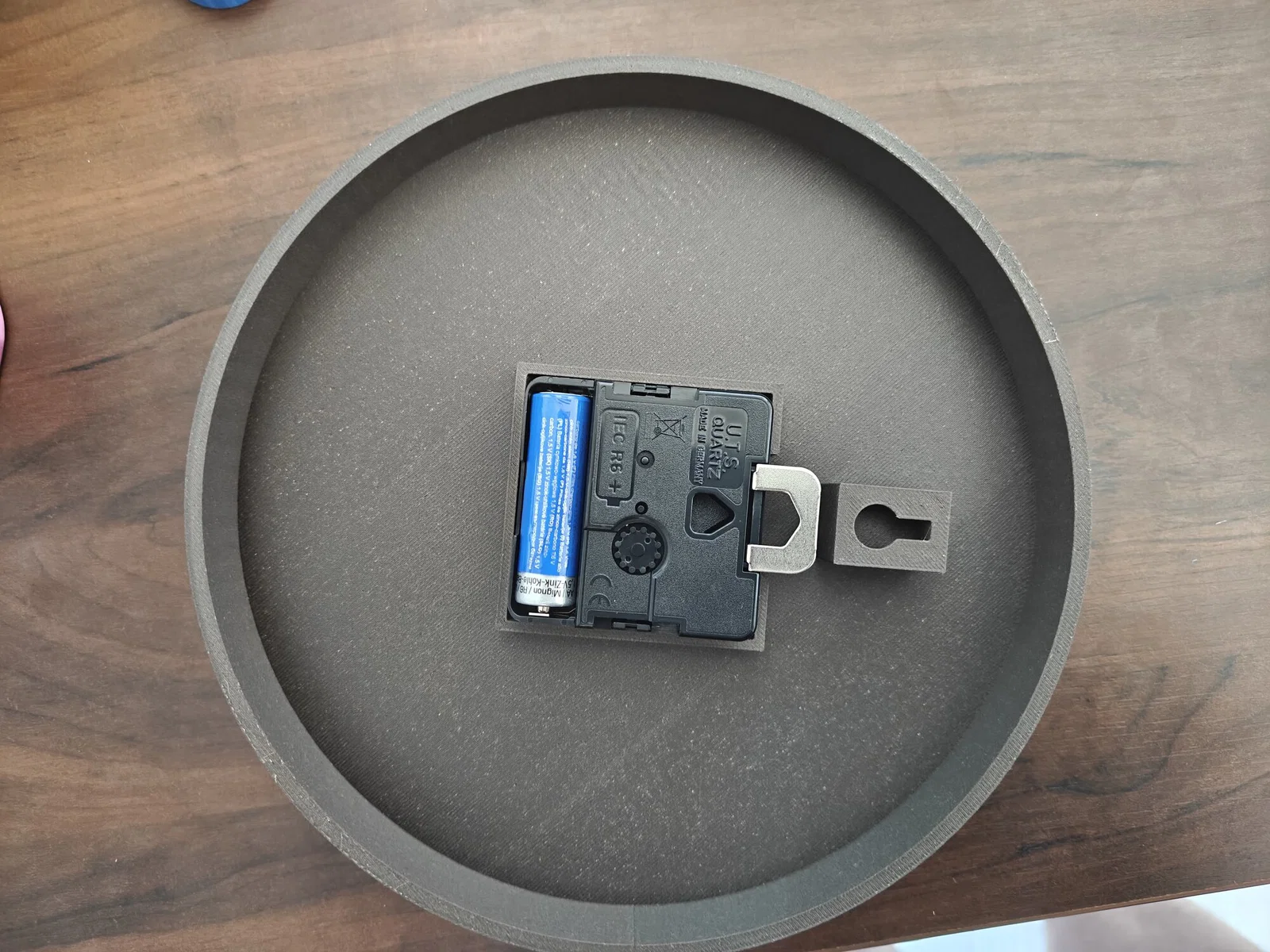

cái đĩa khắc: phần lưng có gờ đệm (standoff) liền khối biến mặt trước thành

một “lòng chảo” nông để bộ máy quartz tiêu chuẩn giấu gọn hoàn toàn bên

trong và không bao giờ chạm tường; thêm lỗ treo dạng keyhole rãnh sâu ở phía

sau để treo cả bộ lên chỉ một con vít tường thường.

Bộ máy cần dùng (spec chính xác)

Mặt này được khoét vừa bộ máy quartz UTS “UTS15” của Đức — chuẩn trục

Châu Âu (German/European shaft), không phải loại I-shaft Mỹ/Á.

• Movement: UTS “UTS15”, German Euro-shaft, thân ~56–57 mm vuông

• body, dày ~16 mm, chạy 1× AA battery.

• - Shaft length: 13.8 mm, phiên bản dùng cho mặt đồng hồ dày 3–4 mm

• (mặt này 4.0 mm). Trục ngắn hơn sẽ không xuyên qua được.

• - Hands fit (Euro-shaft): ống kim giờ Ø5.0, trục kim phút Ø3.5

• dạng tròn có hai cạnh phẳng (keyed), nên lỗ kim in được làm đúng theo

• chuẩn này. Bộ máy I-shaft sẽ không vừa kim.

• - Dùng chính hand-nut đi kèm bộ máy để siết giữ kim phút.

Đó là toàn bộ danh sách cần mua ngoài máy in: bộ máy UTS15 (+ ê-cu của nó),

một viên pin AA, và một con vít tường (đầu pan/round

≤ Ø10, thân ≤ Ø4.5; thêm tắc kê nếu tường gạch/thạch cao).

Bạn sẽ in gì

| STL | Vai trò |

|-----|------|

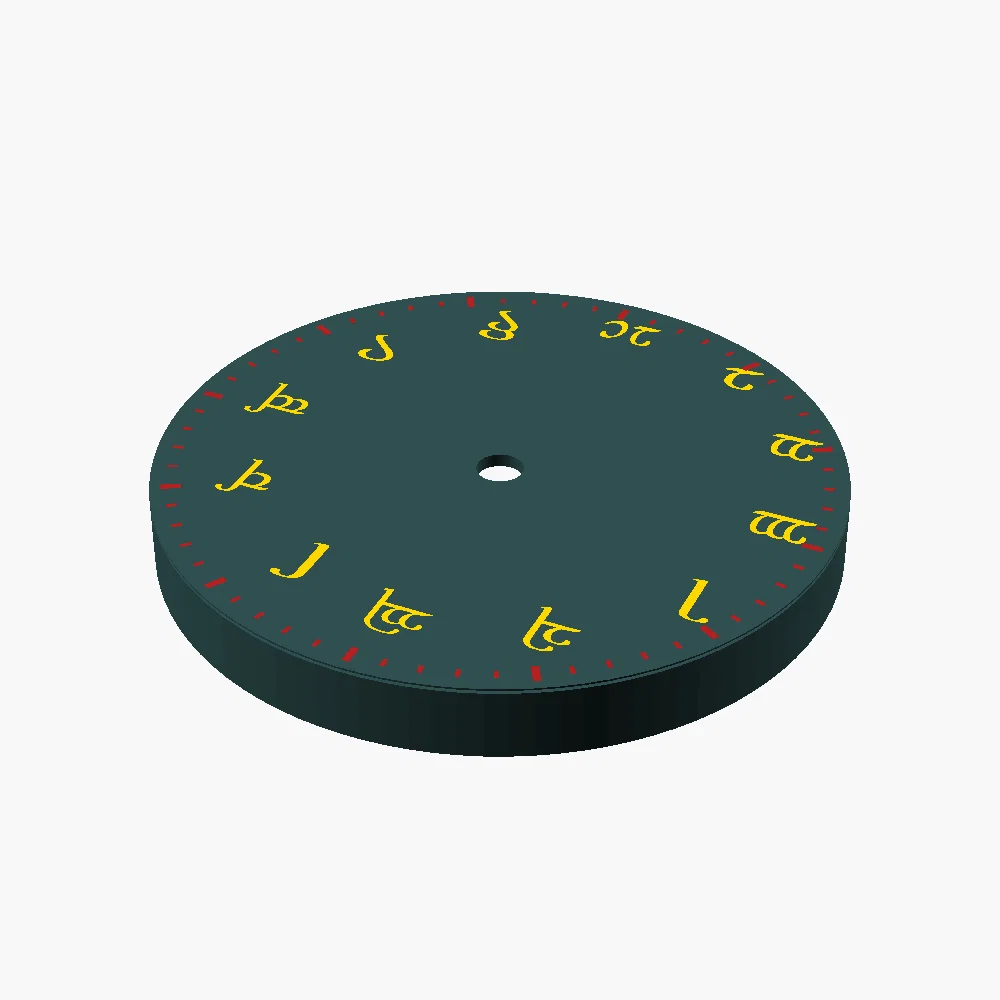

| tengwar_clock_dial.stl| Thân đồng hồ: mặt + tường đệm (standoff) + bệ đặt movement + móc treo keyhole. Đã lật sẵn mặt úp xuống bed. |

| tengwar_clock_numerals.stl| Phần in-fill chữ số — thả vào làm màu AMS thứ 2 cho 12 glyph Tengwar. |

| tengwar_clock_ticks.stl| Phần in-fill vạch phút — màu AMS thứ 3. |

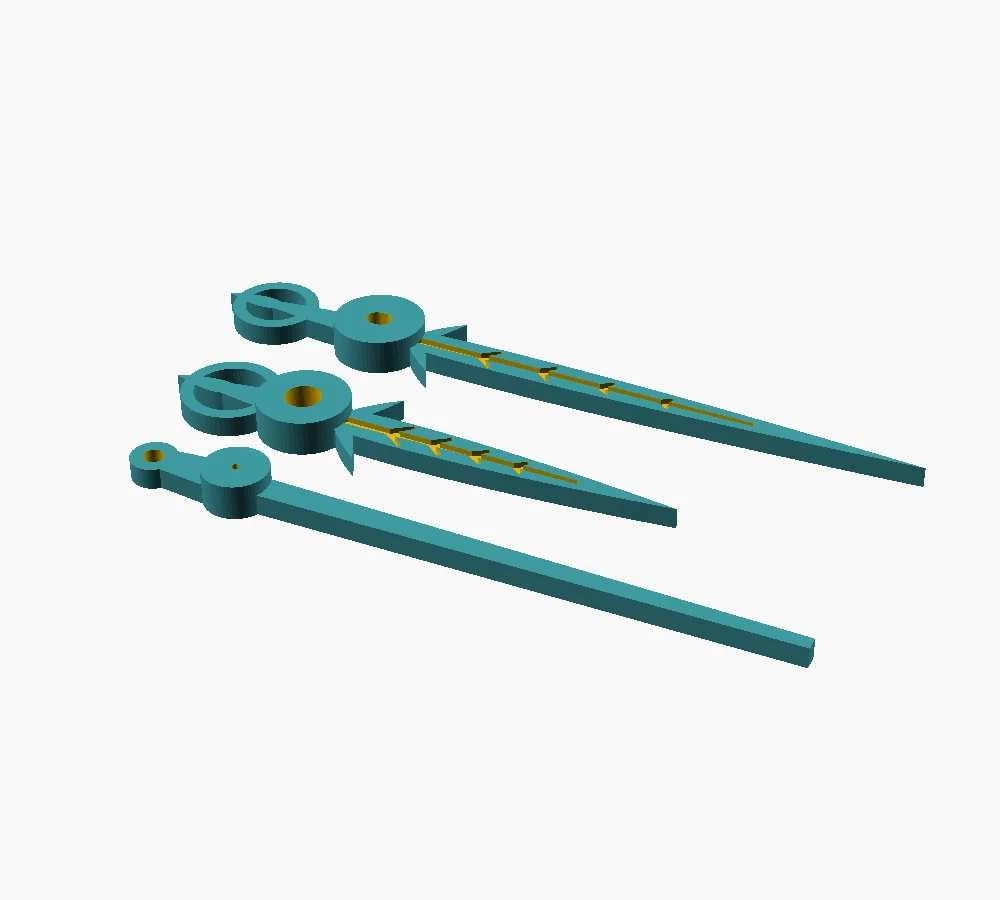

| hand_hour_2color.stl| Kim giờ, dạng lá với in-fill gân (thân + gân là hai named solids). |

| hand_minute_2color.stl| Kim phút, dạng lá với in-fill gân (thân + gân). |

Các in-fill chữ số và vạch phút được khóa tọa độ theo đúng các rãnh khắc

trên mặt — import file màu rồi right-click → Split to Parts trong

Bambu Studio, gán filament cho từng solid là in-fill sẽ rơi đúng vào rãnh,

không bị lệch chút nào. Hai cây kim có gân cũng y chang (thân + gân). Nếu

thích sơn tay thì khỏi cần in-fill STL: in riêng mặt đồng hồ rồi dùng cọ

quét acrylic vào các rãnh khắc.

(Không có kim giây — bản này dùng sweep movement không kèm kim giây.)

In

• Mặt đồng hồ: in ÚP MẶT XUỐNG (đã lật sẵn). Mặt khắc phẳng đặt

• sát bed cho bề mặt đẹp + bám tốt; khoang rỗng, bệ movement và keyhole

• đều hướng lên trên → không cần support (mép móc của keyhole là phễu

• 45° tự đỡ). Layer 0.2 mm, 3 walls, 15% infill.

• - Kim: in phẳng, không support.

• - PLA hoặc PETG, máy FDM nozzle 0.4 mm nào cũng được (thiết kế trên Bambu Lab P2S).

Source

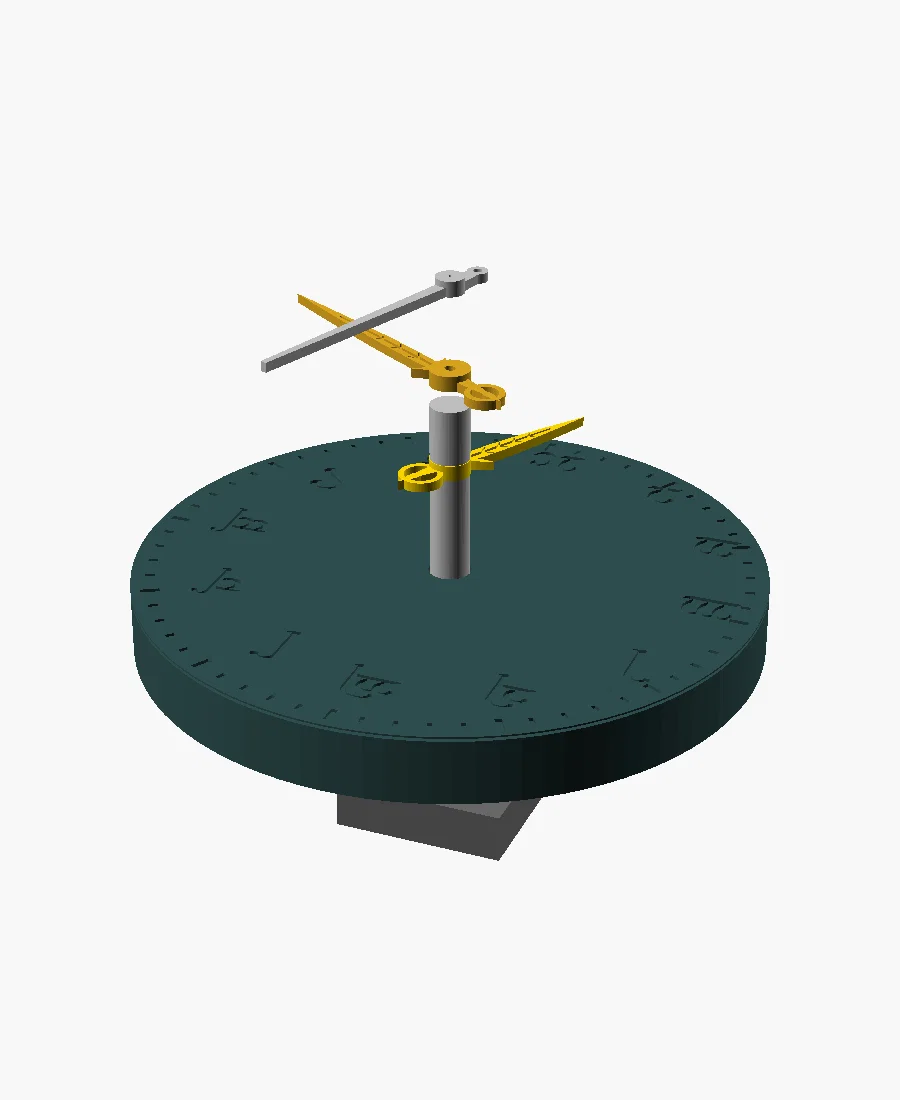

tengwar_clock.scad là file parametric đầy đủ (đường kính mặt, vòng chữ số,

vòng vạch phút, bệ movement, keyhole). Phần kim nằm trong src/hands.scad

(lỗ trục khớp chuẩn UTS Euro-shaft). Xuất lại STL bằng build.sh đi kèm.
