Máy Sưởi Hồ Bơi Năng Lượng Mặt Trời (Solar Pool Heater)

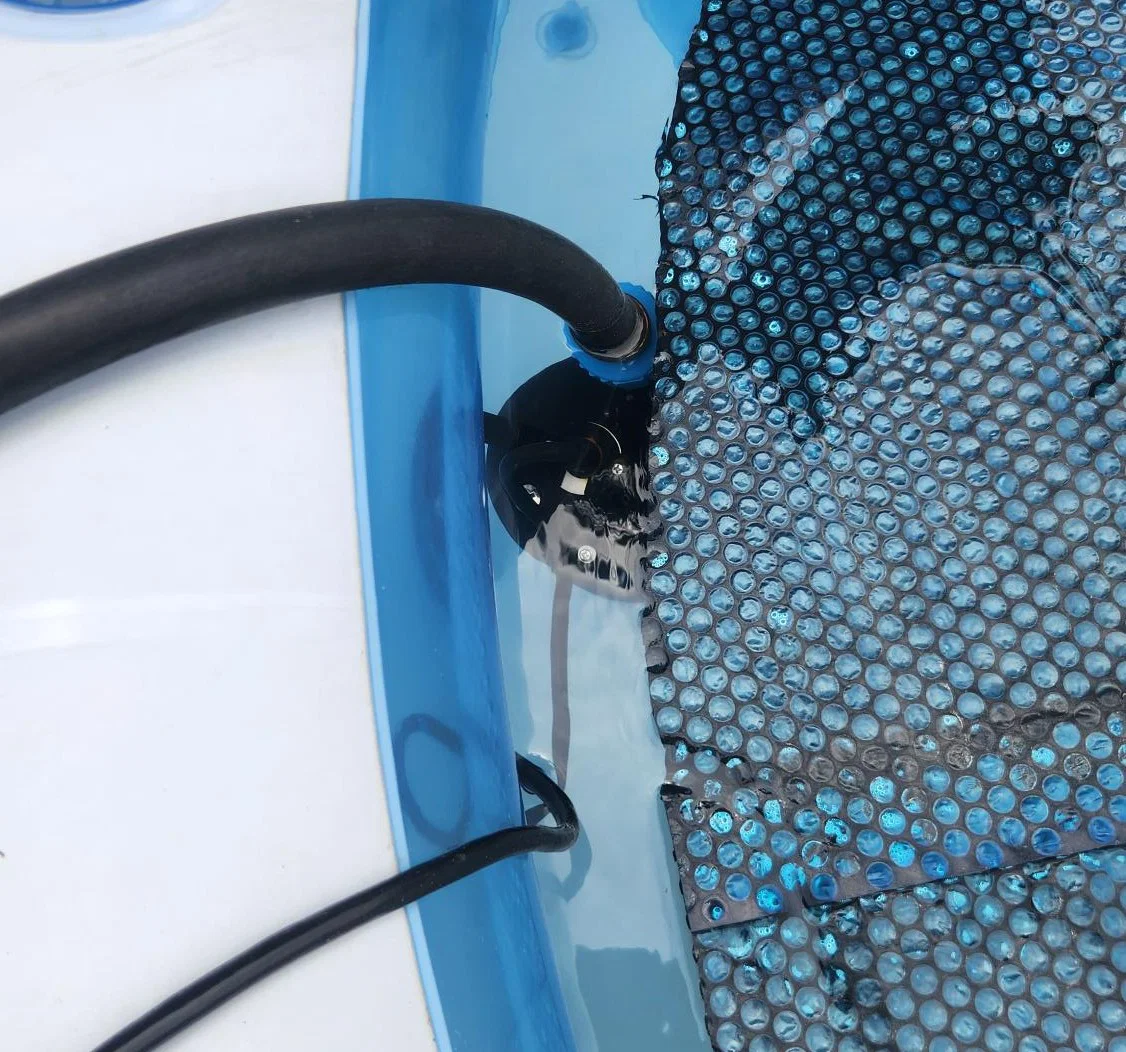

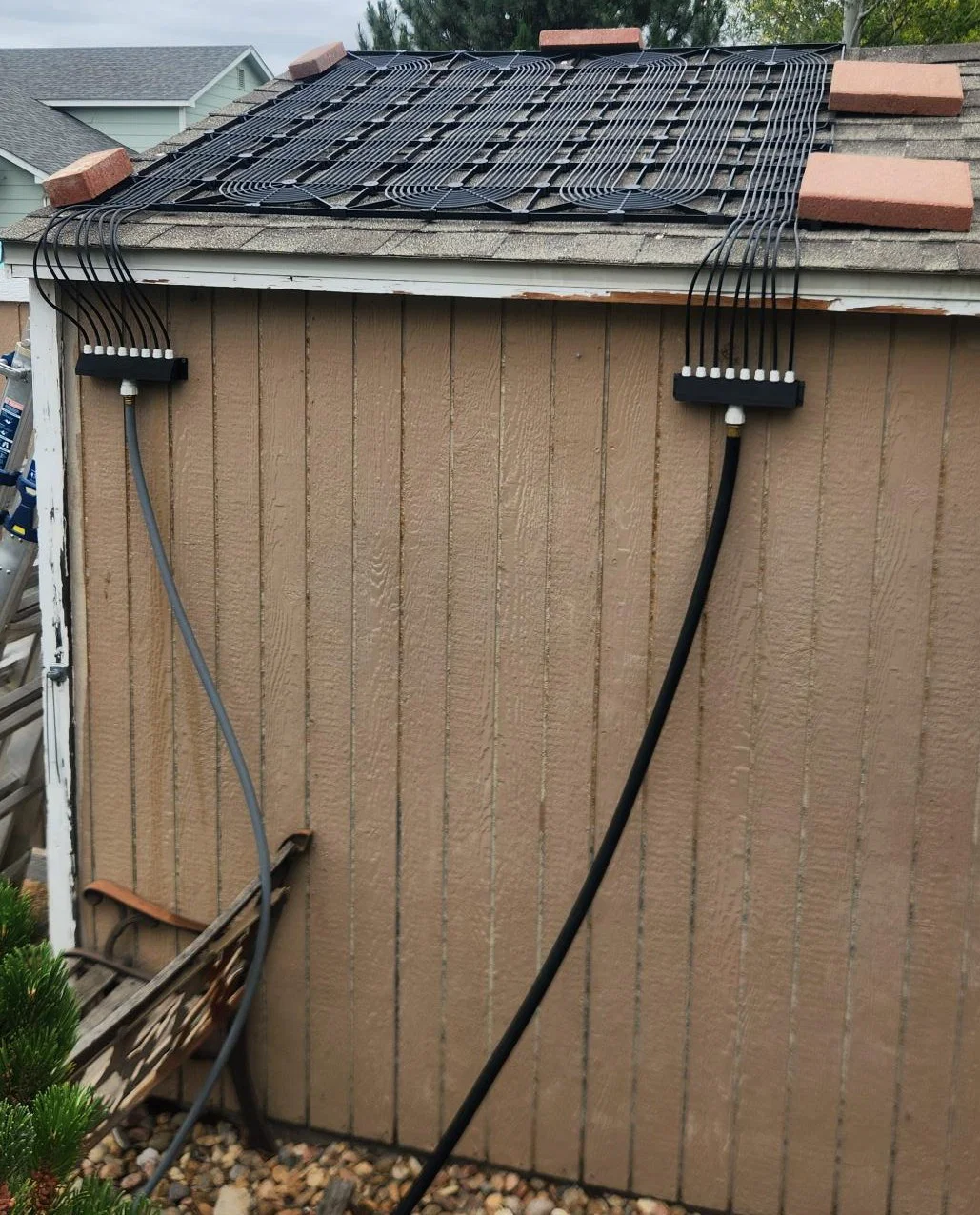

Hệ thống sưởi năng lượng mặt trời cho hồ bơi ngoài trời cỡ nhỏ, lấy cảm hứng từ K'nex/TinkerToy/underfloor heating. Bên mình dùng cho hồ 500 gallon, nâng từ 65F lên hơn 90F chỉ trong một ngày nắng ở Colorado khi dùng kèm tấm phủ hồ màu đen. Mình bơm đầy xô 5 gallon trong khoảng 1 phút bằng bơm utility 1800 gpm qua bộ setup như hình, nước ra ấm hơn khoảng 4 độ F khi nước trong hồ đã tầm 78 độ F rồi.

Để xài bền hơn mình in bằng ASA, nhưng mấy cái kẹp test bằng PETG của mình cũng trụ được 1 năm và vẫn ngon lành.

Bạn cũng sẽ cần:

• Bơm hồ bơi 1000–1800 gph

• 2 ống nước vườn (garden hose)

• Ống tưới 1/4" (irrigation tubing) (mình dùng 4 cuộn 100' cho lưới 8x8, dùng 8 đường ~42')

  • LƯỚI NÀY DÙNG TRUNG BÌNH KHOẢNG 7.8" ỐNG, MỖI ĐƯỜNG, CHO MỖI Ô VUÔNG trong lưới để bạn ước lượng nhanh

• 16 cái fitting 1/4" NPT sang 1/4" push-to-connect (loại rẻ rẻ pack 10 trên Amazon)

• 2 cái adapter 3/4" NPT sang FGH

• Nhiều băng tan (thread tape)

• Mỡ lithium bôi cho ren cái (female threads) trên manifold (mẹo nhỏ để làm kín ren PVC)

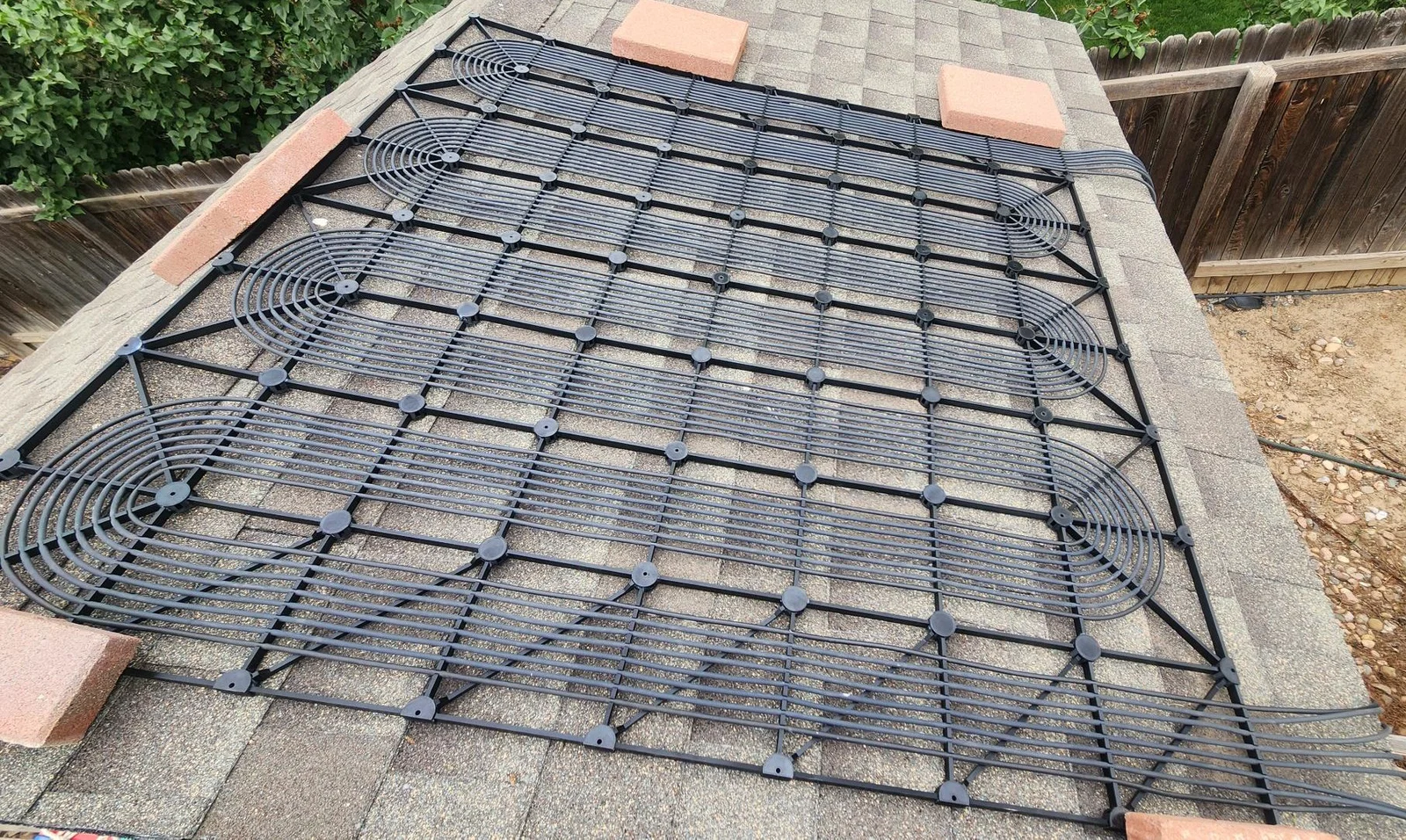

Tất cả connector đều có lỗ để bạn bắt lên ván plywood đen rồi phủ tấm polycarbonate hay gì đó lên. Còn mình thì chỉ dán superglue cho dính lại với nhau trước khi luồn ống, vậy là nó giữ rất chắc.

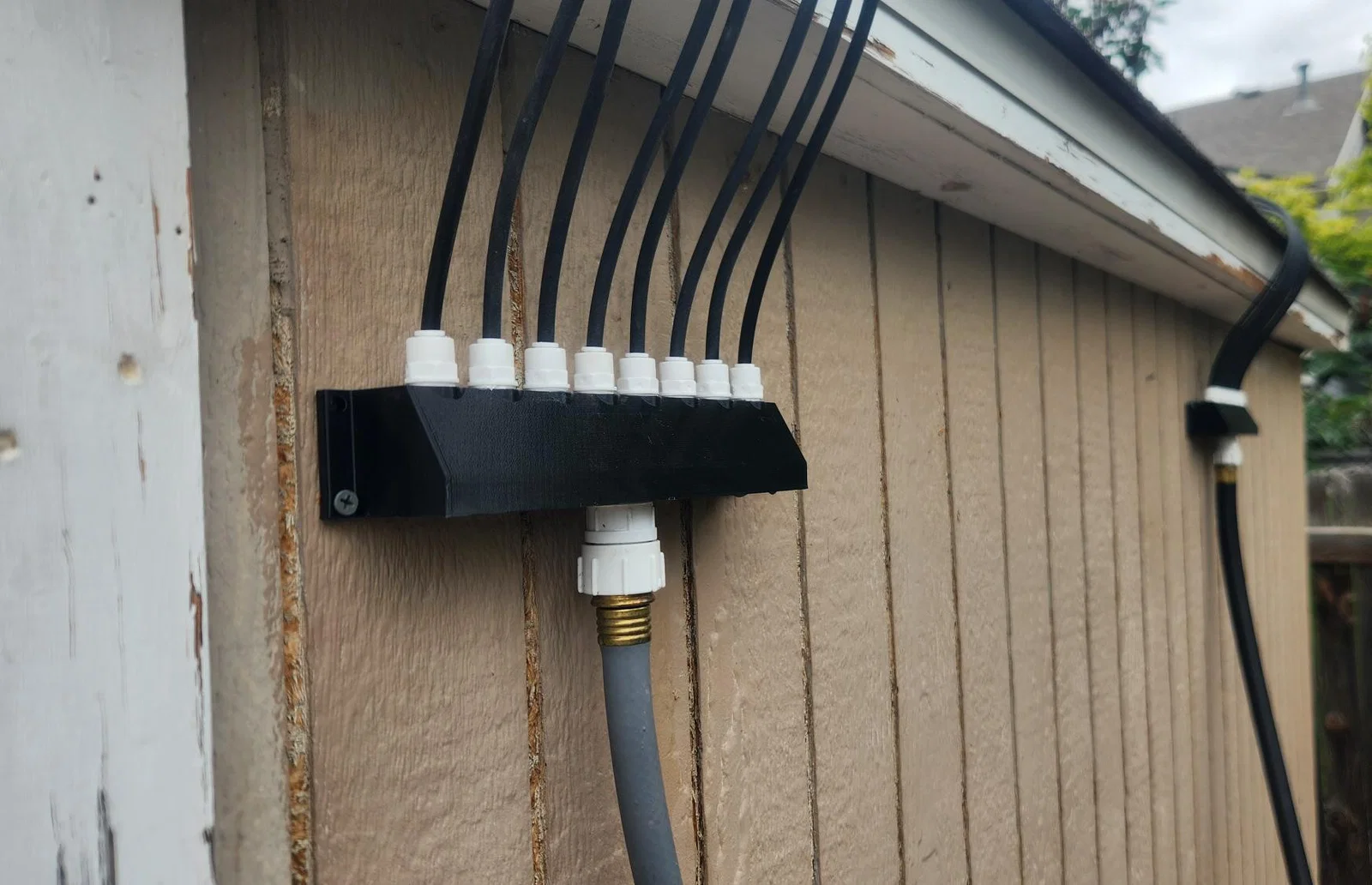

In manifold dày nhất có thể, và tăng extrusion multiplier lên nhẹ để giúp chống rò nước. Mình làm 8 perimeters và 20% honeycomb, 8 top và bottom, với nozzle 0.6mm. Dùng brim để hạn chế cong vênh. Đừng kỳ vọng nó kín 100% dưới áp lực. Bạn nên cân nhắc cô lập từng lỗ bằng công cụ cutting và place on surface trong slicer để test fitting CỦA BẠN (của mình thì ổn) trước khi tốn 300g filament để in nguyên cái manifold. Nếu bạn dùng nozzle .4 thì có thể nên giảm layer height nữa.

In các miếng của lưới (grid) với ít nhất 4 perimeters và 5 lớp top/bottom. Connector không cần supports!

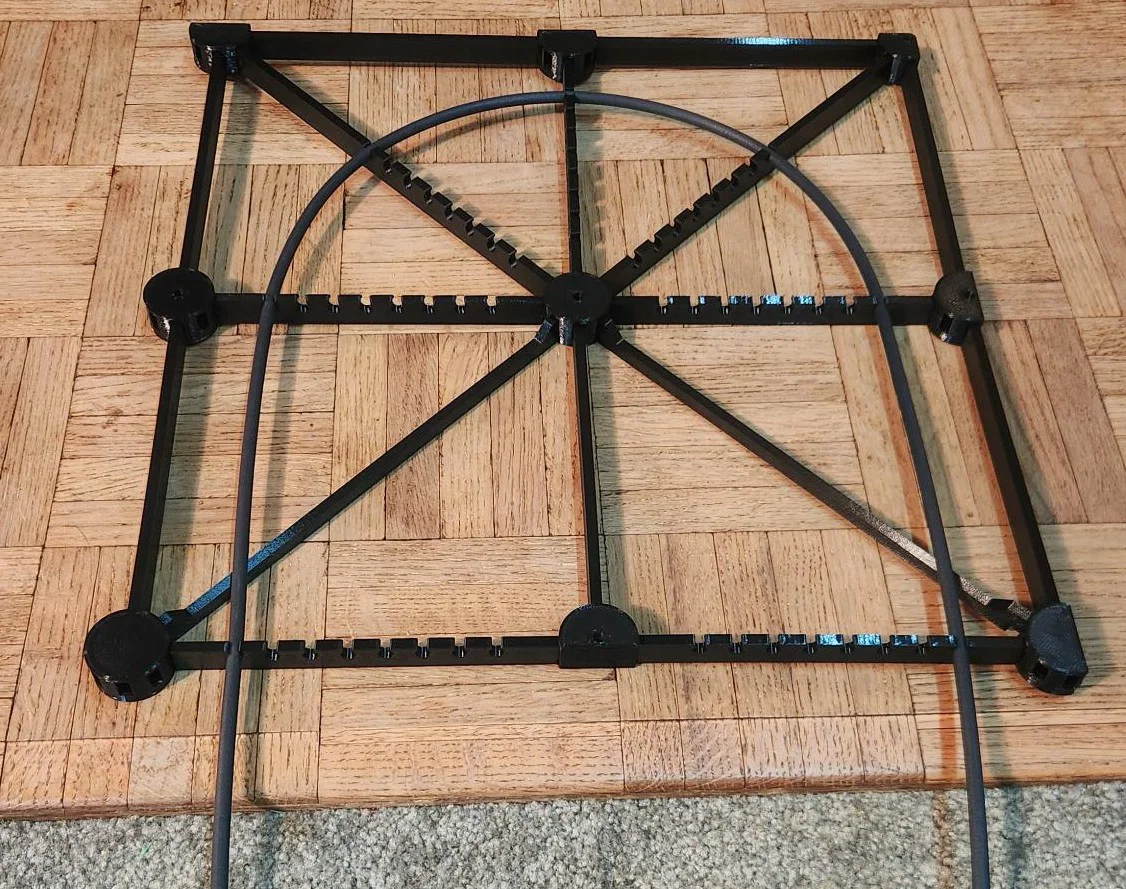

Mấy miếng chéo có rãnh (notched diagonals) chỉ dùng cho các khúc cua ở hai đầu. Mấy miếng trơn (blanks) chỉ để gia cường kết cấu. Nên phác lưới ra giấy trước để biết cần bao nhiêu chi tiết. Thử ráp (mock assemble) không keo, rồi luồn thử một đoạn ống trên một đường ở giữa để kiểm tra chiều dài trước khi cắt ống.

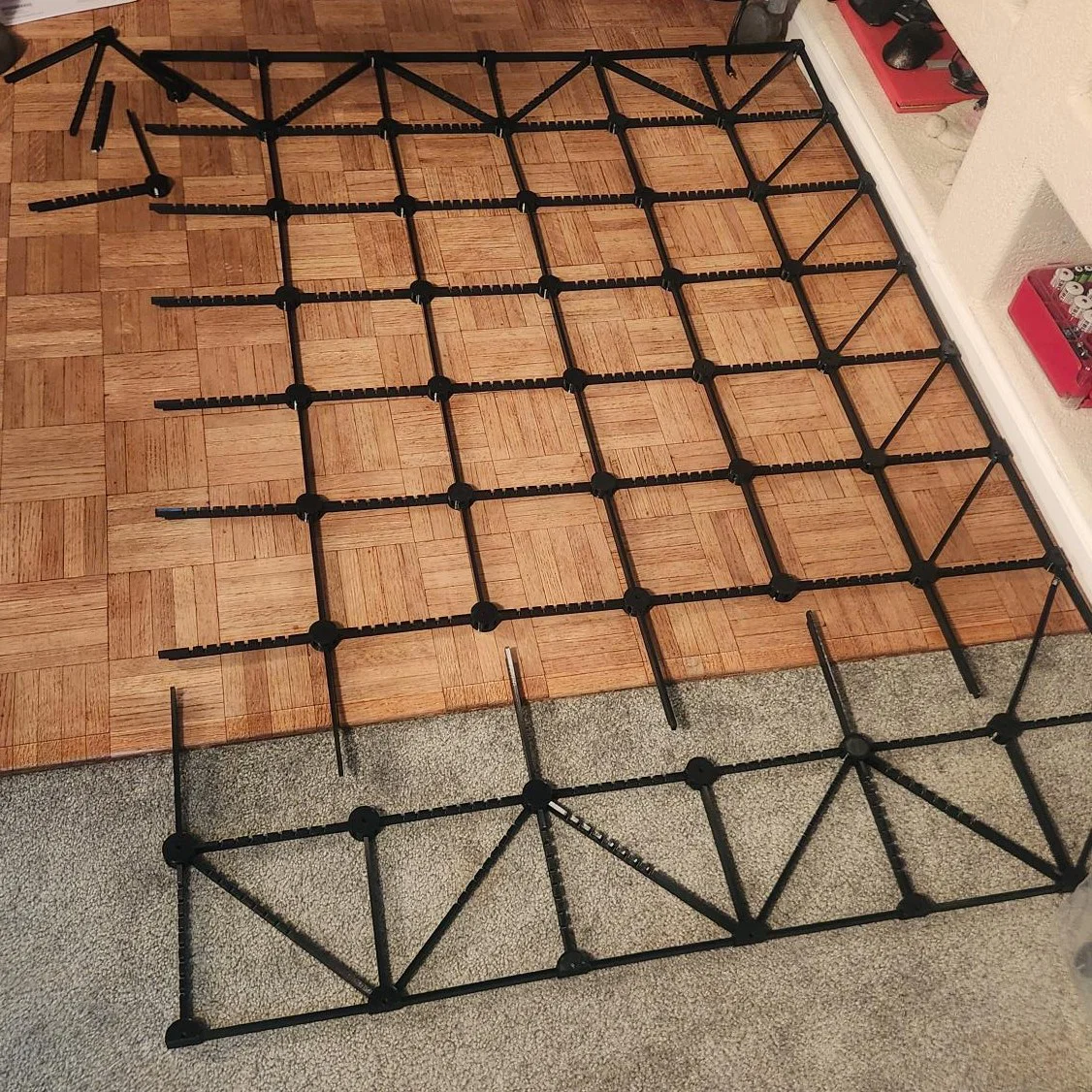

Tháo lưới mẫu ra rồi dán lại từng ô vuông. Mình sẽ làm nguyên một hàng các ô trước, rồi ghép các ô trong hàng lại, sau đó mỗi khi xong toàn bộ ô của một hàng mới thì ghép thêm vào cụm đó. Nếu bạn bắt nó lên một cái đế nào đó bằng các lỗ có sẵn thì có thể không cần dán keo.

Chúc may mắn! Mình làm hết đống này trên Mini+ và MK4s trong chưa tới 1 tuần :)
