Hộp nhanh nắp khóa “click” (Gridfinity)

Từ lâu mình muốn làm một cái hộp hình chữ nhật/hình hộp (rectangular/cuboid) kiểu vase mode, kèm nắp khóa chặt với tiếng “click” đã tai — và cuối cùng cũng tìm được cách mình thấy ổn. Những bản prototype đầu tiên cỡ khoảng 40mm, nên mình chợt nghĩ có thể làm cho nó tương thích với hệ sắp xếp gridfinity. Nhưng khi đặt vài cái cạnh nhau theo dạng lưới, thì rất khó nhấc một cái ở giữa lên — không có chỗ bám.

Vậy là mình “lách” bằng cách làm nắp có sẵn phần tay bám (grip) — nhưng cái đó lại không chạy được với spiral vase mode, nên mình phải chuyển sang pseudo vase mode (xem bên dưới) để làm được cái nắp có grip đó.

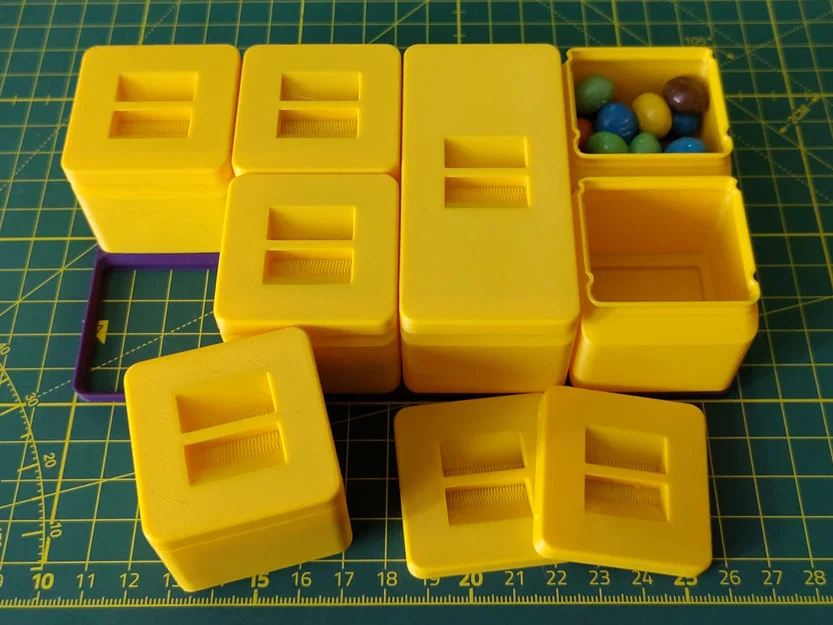

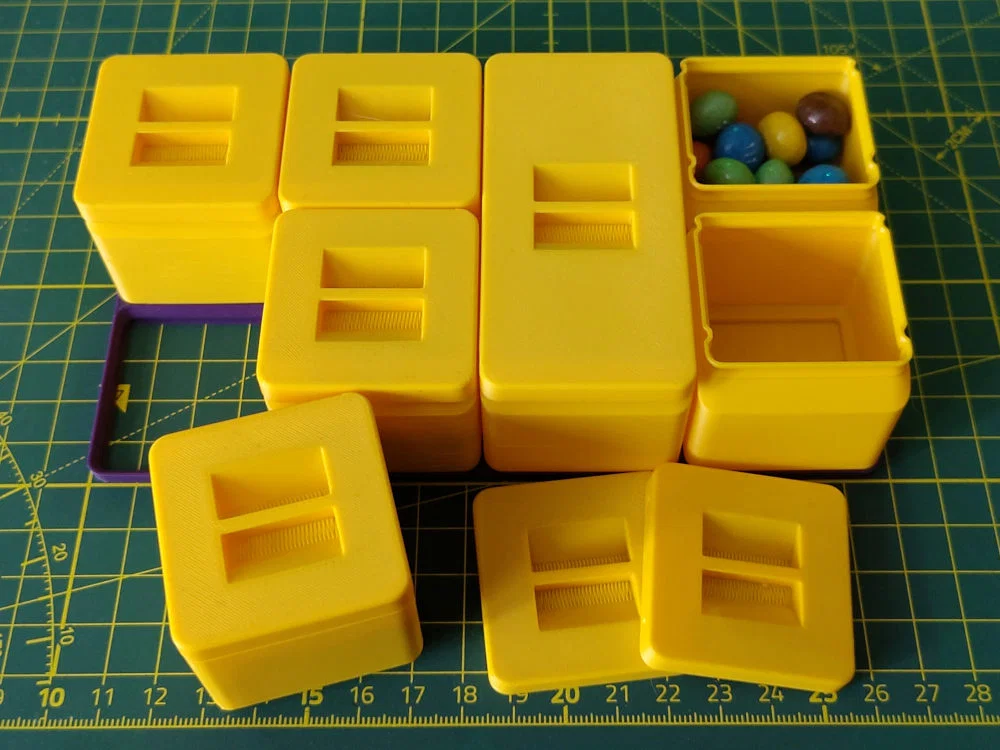

Vase mode, nếu làm được, thường là cách in nhanh nhất vì không có retraction, và nếu mẫu không quá lớn thì tốc độ in chỉ bị giới hạn bởi minimum layer time (trong filament/cooling settings). Khi in nhiều vật thể vase mode trong một lần, bạn phải đặt chúng cách xa nhau và bật “complete individual objects” (PrusaSlicer) hoặc “print order: by object” (OrcaSlicer) — nhưng lúc đó minimum layer time sẽ áp dụng cho từng vật thể; vì vậy pseudo vase mode lại nhanh hơn. Đó là lý do hầu hết các hộp (và toàn bộ nắp) trong hình thực ra không in vase mode, mà in pseudo vase mode. Cách này cũng cho phép xếp sát nhau trên build plate, và bạn có thể in 8 hộp (nhỏ) kèm nắp trong một lần trên máy Mini.

Hộp nhỏ H6 là khối lập phương 42 mm và tốn khoảng 9g filament; bản H3 thì cao bằng một nửa. Các bản lớn thì dài gấp đôi.

Lưu ý: các hộp này không stackable (theo nghĩa gridfinity).

Mình có thêm vài gridfinity grids (baseplates) đơn giản và một script OpenSCAD đơn giản để tạo các kích thước khác, nhưng ngoài kia có nhiều generator xịn hơn; bạn cứ tìm “gridfinity generator” ở đây hoặc trên internet.

Printing - vase mode

• vase mode

• extrusion width - external perimeter (line width - outer wall) 0.8mm (kể cả với nozzle 0.4mm)

• bạn có thể in hộp và nắp trong một lần bằng cách đặt chúng cách nhau và dùng output options - sequential printing - complete individual objects (print sequence - by layer)

• bạn có thể tăng tốc bằng cách giảm minimum layer time (filament - cooling)

Printing - pseudo vase mode

• 1 wall

• zero top layers / top infill

• zero sparse infill

• 0.8mm extrusion width external perimeter / outer wall

• scarf joints ở mọi nơi chứ không chỉ trên các perimeter mượt (override và force scarf seams, không dùng smart scarf seams) — mình làm vậy để tránh một đường seam bình thường và có thể yếu, vì chỉ có đúng 1 wall.

• (không quan trọng) tắt ensure vertical thickness

• bạn có thể in nhiều cái trong một lần, xếp sát nhau trên build plate
