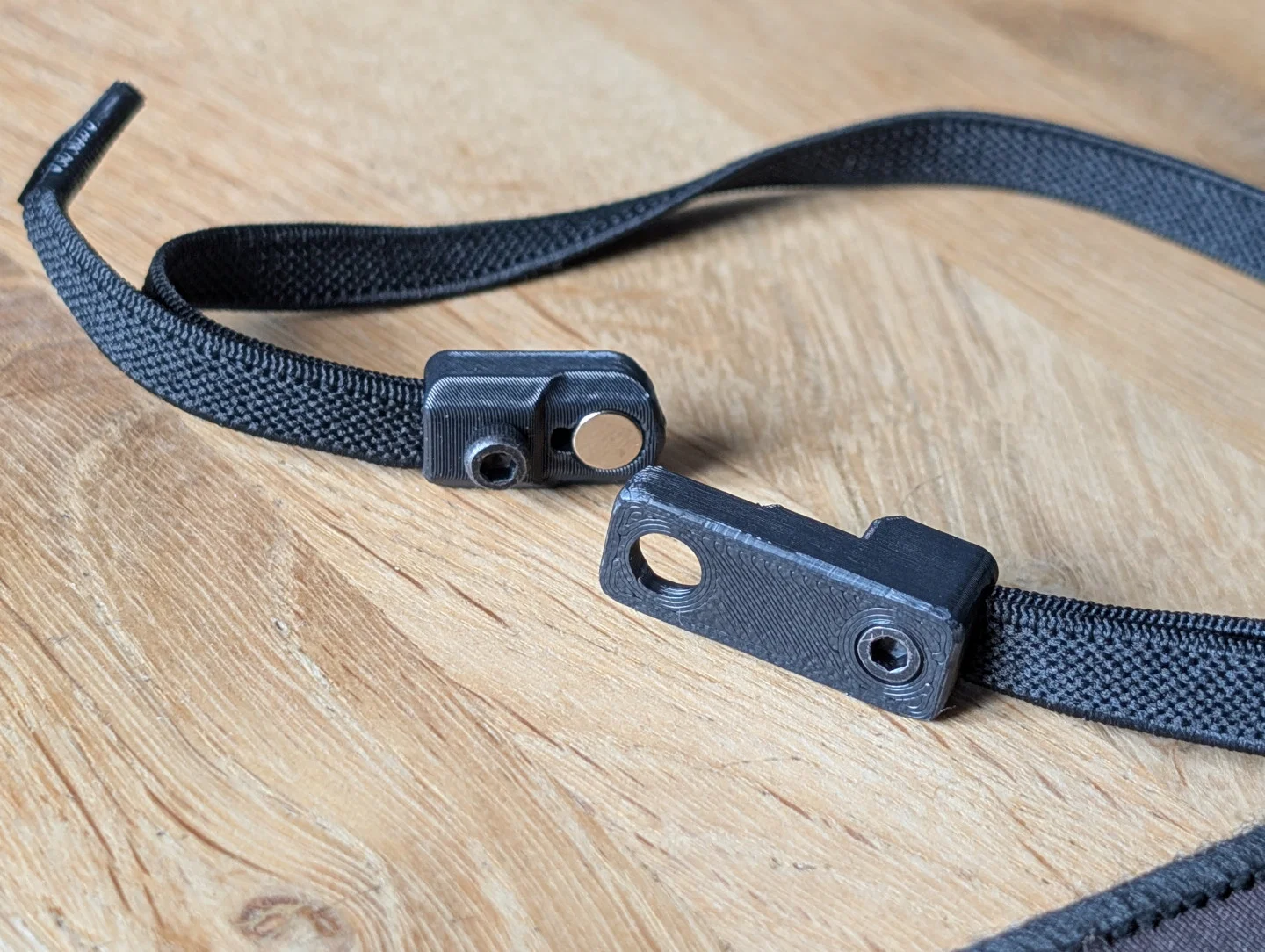

Kẹp khóa dây giày nam châm (Magnetic shoelaces lock clip)

Mẫu này ra đời vì mình muốn thay mấy cái khóa dây giày nam châm bằng kim loại loại rẻ tiền — xài một thời gian là hay rớt mất một cục nam châm, coi như bỏ luôn.

Khi ráp hai phần lại thì đôi khi nó không tự “khóa” khít hoàn toàn, bạn cần ấn thêm nhẹ. Lý do là con vít ở phần Bottom có nhiệm vụ ngăn 2 phần bị tách ra ngoài ý muốn. Mình đã thử vài phiên bản không có “giới hạn” này nhưng khi mang giày thì nó tách ra quá dễ.

BOM cho mỗi dây giày

Mình in bằng PETG. Mình nghĩ PLA không hợp lắm vì nam châm là dạng press-fit.

Part

Quantity

Dây giày bạn chấp nhận cắt, ưu tiên nylon để hơ chảy 2 đầu sau khi cắt

1

Vít M3x5mm socket head cap screw (SHCS)

2

Nam châm 6x3mm, mình không rõ lực hút của bộ mình đang dùng

2

Printed top part

1

Printed bottom part

1

Printed wedge part

2

Bạn cần in 1 bộ cho mỗi bên giày, tức 1 đôi giày sẽ cần 4 nam châm, v.v.

Print settings

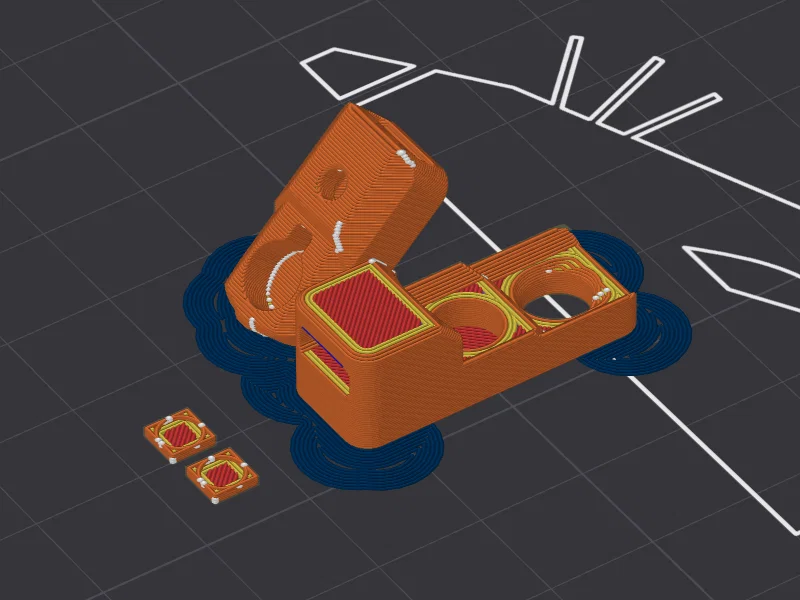

File STL đã export theo đúng hướng in mong muốn, trong gallery có hình cách mình đã in. Phần Bottom cần brim hoặc mouse ears, vì diện tích bám bàn khá nhỏ nếu bạn in theo hướng khuyến nghị.

Nozzle size

0.4mm

Layer height

0.2mm

Brim

Mình dùng mouse ears cho phần Top và Bottom

Perimeters

3

Infill

20%

Support

No

Mình không chắc máy V-Minion của mình đã tune chuẩn chưa nên chi tiết có thể hơi lỏng hoặc hơi chặt.

Instructions

Mình dùng dây giày từ một đôi giày cũ đã mang mòn, vậy thì nếu đổi ý mình vẫn có thể quay lại bộ dây giày gốc.

Disclaimer: Vít sẽ làm hư dây giày; dù bạn không cắt dây thì dây vẫn sẽ bị hư.

1. Ép 2 viên nam châm 6x3mm vào, canh cực sao cho phần Top và Bottom hút nhau. Đừng ấn sâu hết cỡ, bạn muốn nam châm phẳng với bề mặt.

2. Vặn vít M3x5mm SHCS vào để tạo ren trong phần Top và Bottom. Đừng siết quá tay vì rất dễ tuôn ren.

3. Nới vít ra một chút để có thể luồn dây giày vào.

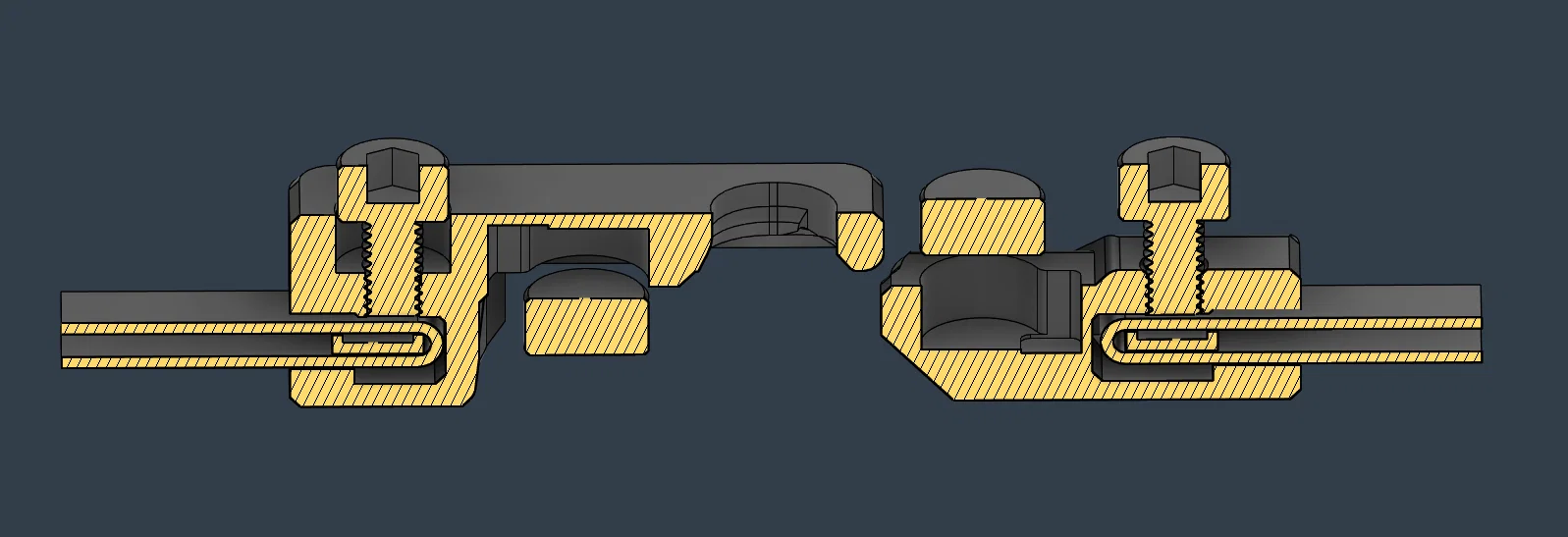

4. Gập đôi dây giày, đặt miếng wedge vào giữa nếp gập rồi đẩy cả cụm vào khe. Mình dùng tua vít dẹt nhỏ để đẩy.

5. Siết vít lại và cẩn thận đừng siết quá tay.

6. Kéo thử dây sau khi siết để chắc chắn dây bị giữ chặt.

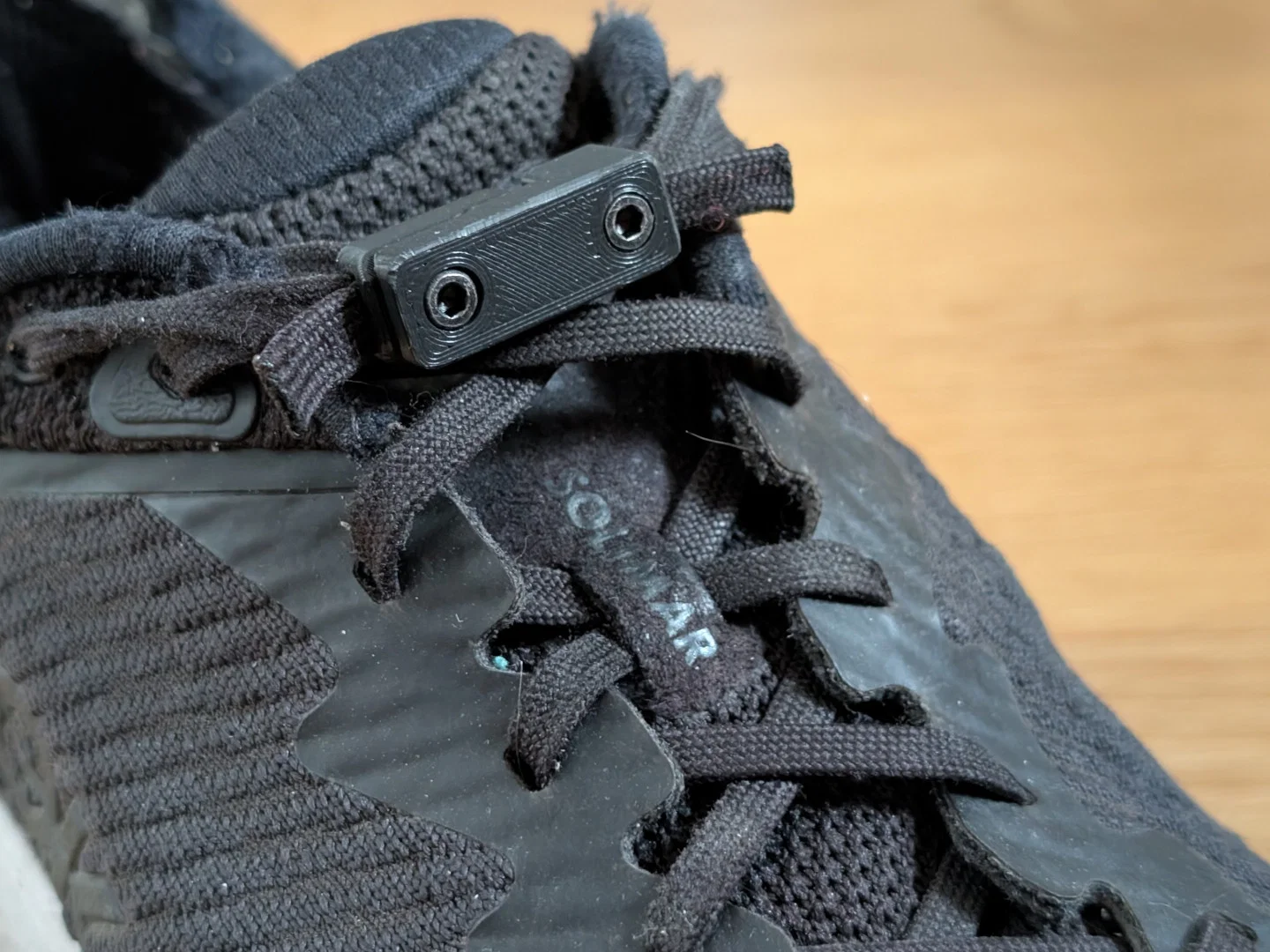

7. (Tuỳ chọn) Khi bạn thấy độ dài/fit ổn lúc mang trên giày, bạn có thể cắt phần dây dư và dùng bật lửa hơ chảy 2 đầu vừa cắt. Mình chừa dư một chút để sau này còn chỉnh.

Notes

• Tuỳ độ dày dây giày mà vít 5mm có thể quá dài và làm nứt/bể phần Top theo lớp layer.

• Cẩn thận khi siết vít, lỗ tự taro rất dễ bị tuôn ren.
