Giá treo tường trạm sạc USB-C 8 cổng Fnitaer 720W kèm kẹp/organizer dây

🇬🇧
Giá treo tường trạm sạc USB-C 8 cổng kèm bộ sắp xếp cáp (Fnitaer 720W)

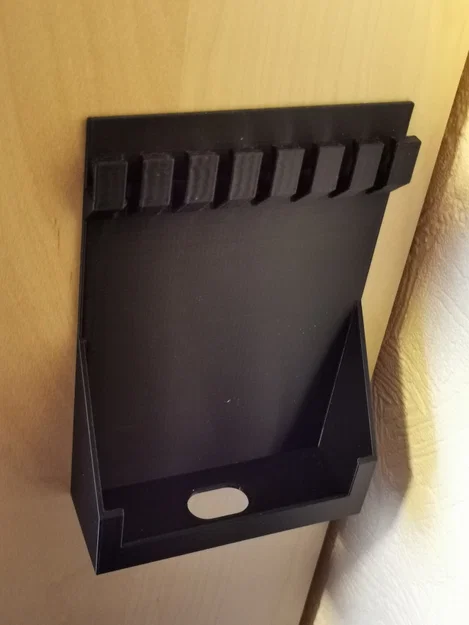

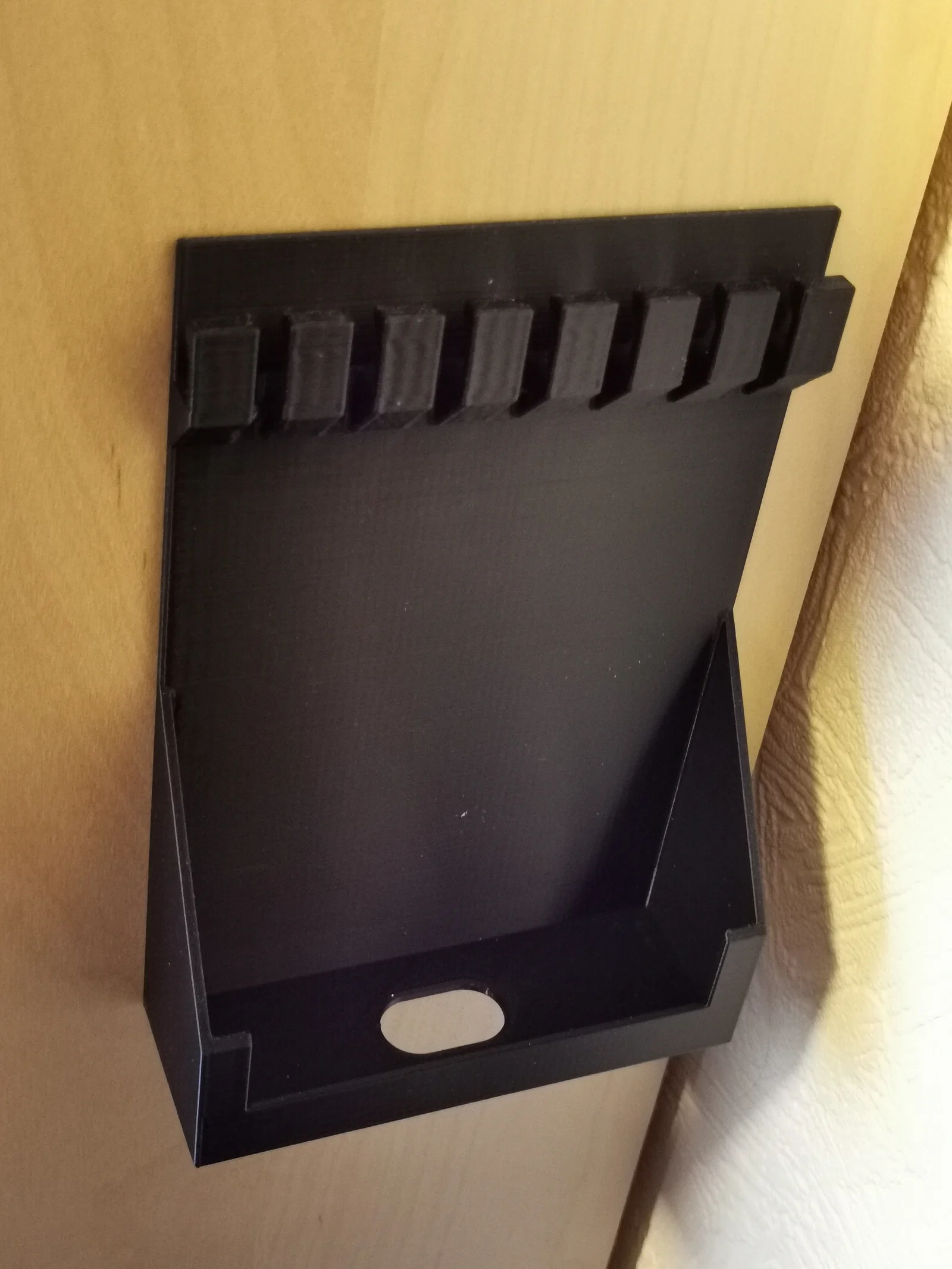

Đây là một mẫu giá treo tường mang tính ứng dụng cao, tiết kiệm không gian, được thiết kế riêng cho Fnitaer 720W 8-Port USB-C Desktop Charger công suất lớn (5x USB-C, 3x USB-A) hoặc các cục nguồn tương tự có đúng cùng kích thước. Mẫu giúp dọn gọn bàn làm việc bằng cách treo cục nguồn nặng lên tường hoặc hông bàn, đồng thời giữ dây sạc được sắp xếp ngăn nắp, luôn sẵn sàng sử dụng.

Tính năng

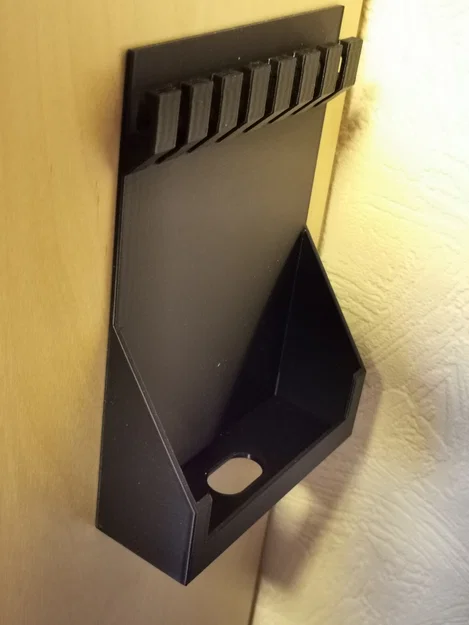

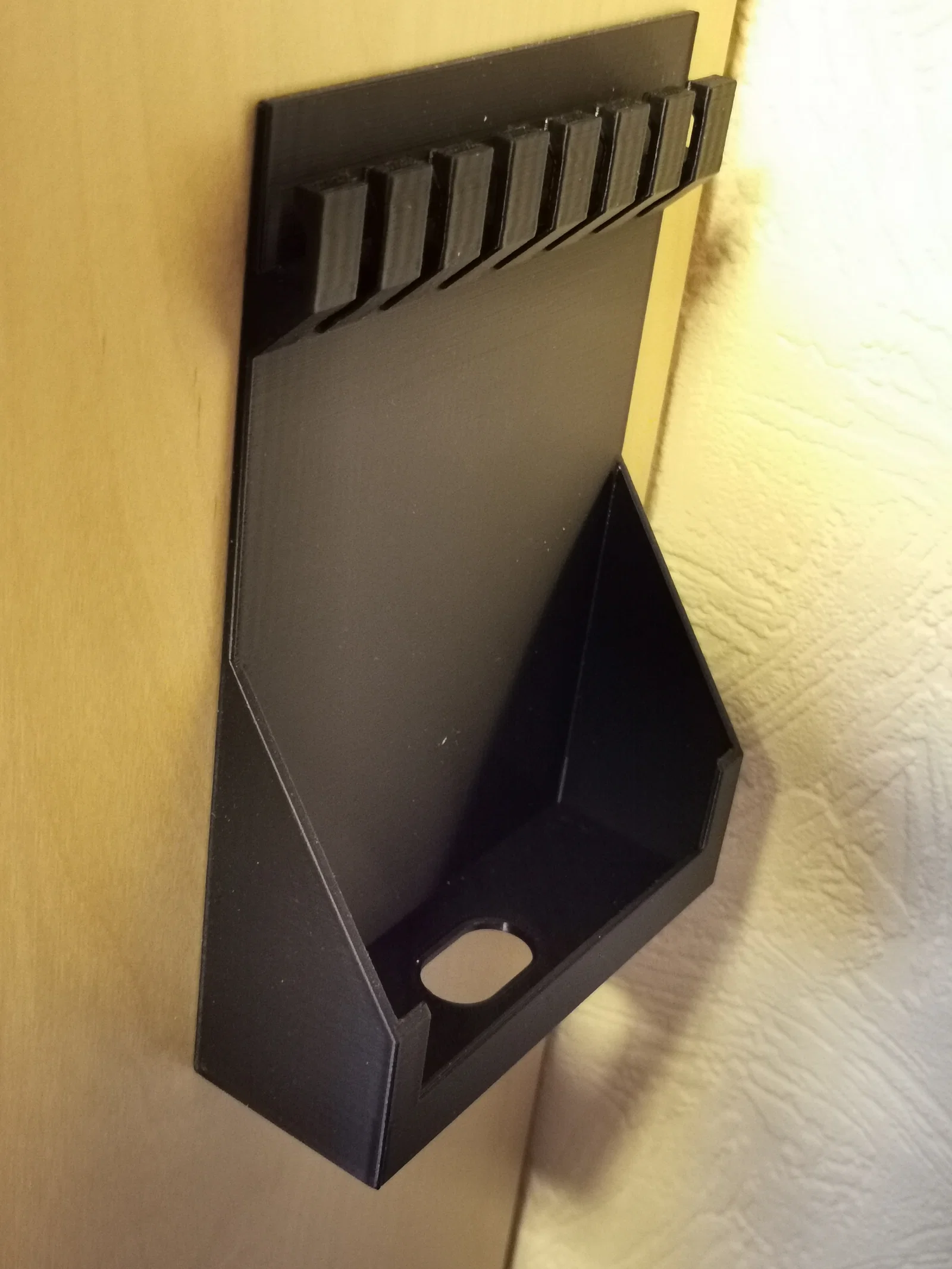

• Trượt vào vừa khít: Ngăn đỡ phía dưới theo đúng kích thước giúp giữ chặt bộ sạc mà không che các cổng.

• Quản lý cáp tích hợp: Hàng răng/clip phía trên kẹp chắc tối đa 8 sợi cáp, tránh bị tuột và rơi ra phía sau bàn/tủ.

• Chống gập thông minh (strain relief): Rãnh dẫn cáp phía trên hoạt động như chống gập tích hợp, giảm lực lên đầu USB và giúp dây bền hơn.

• Lỗ bắt vít ẩn: Các lỗ vít dạng countersunk được đặt ở tấm giữa (giữa bộ sạc và kẹp cáp) để lắp gọn, nhìn sạch sẽ.

• Khoét lỗ cho dây nguồn: Lỗ oval lớn phía dưới giúp luồn dây nguồn AC chính dễ dàng.

Tương thích & Kích thước

Giá đỡ này được dựng để vừa khít với các bộ sạc có kích thước ngoài như sau:

• Rộng (B): 115 mm

• Cao (H): 100 mm

• Dày (T): 38 mm

Các mẫu đã xác nhận tương thích:

• Fnitaer 720W USB C Charger (8 cổng: 5x USB-C / 3x USB-A, Model: Dual-PD PPS)

• Tham chiếu Amazon: Fnitaer 720W Charging Station xem bên dưới (Vui lòng kiểm tra kích thước bộ sạc của bạn trước khi in)

Thiết lập in (Print Settings)

• Hướng đặt: In nằm phẳng trên mặt lưng (không cần supports).

• Vật liệu: Khuyến nghị mạnh PETG để các clip kẹp cáp phía trên còn độ dẻo, không bị gãy. PLA hoặc ABS cũng dùng được.

• Infill: 15% - 20% (mẫu Gyroid hoặc Grid để đảm bảo độ cứng).

• Wall Loops / Perimeters: 3 hoặc 4 (rất quan trọng để lỗ vít và gờ đỡ phía dưới không bị gãy khi chịu trọng lượng bộ sạc).

• Layer Height: 0.2mm để cân bằng giữa tốc độ in và chất lượng phần overhang.

Hướng dẫn lắp đặt

1. Áp giá treo (khi chưa gắn sạc) lên tường hoặc hông bàn và đánh dấu vị trí lỗ vít qua các khe ở phần giữa.

2. Khoan lỗ và lắp tắc kê (drywall anchors) nếu cần.

3. Bắt giá bằng vít đầu chìm (countersunk) phù hợp.

4. Luồn dây nguồn AC chính từ dưới lên qua lỗ khoét phía dưới.

5. Cắm dây nguồn vào bộ sạc và trượt bộ sạc xuống vào ngăn đỡ.

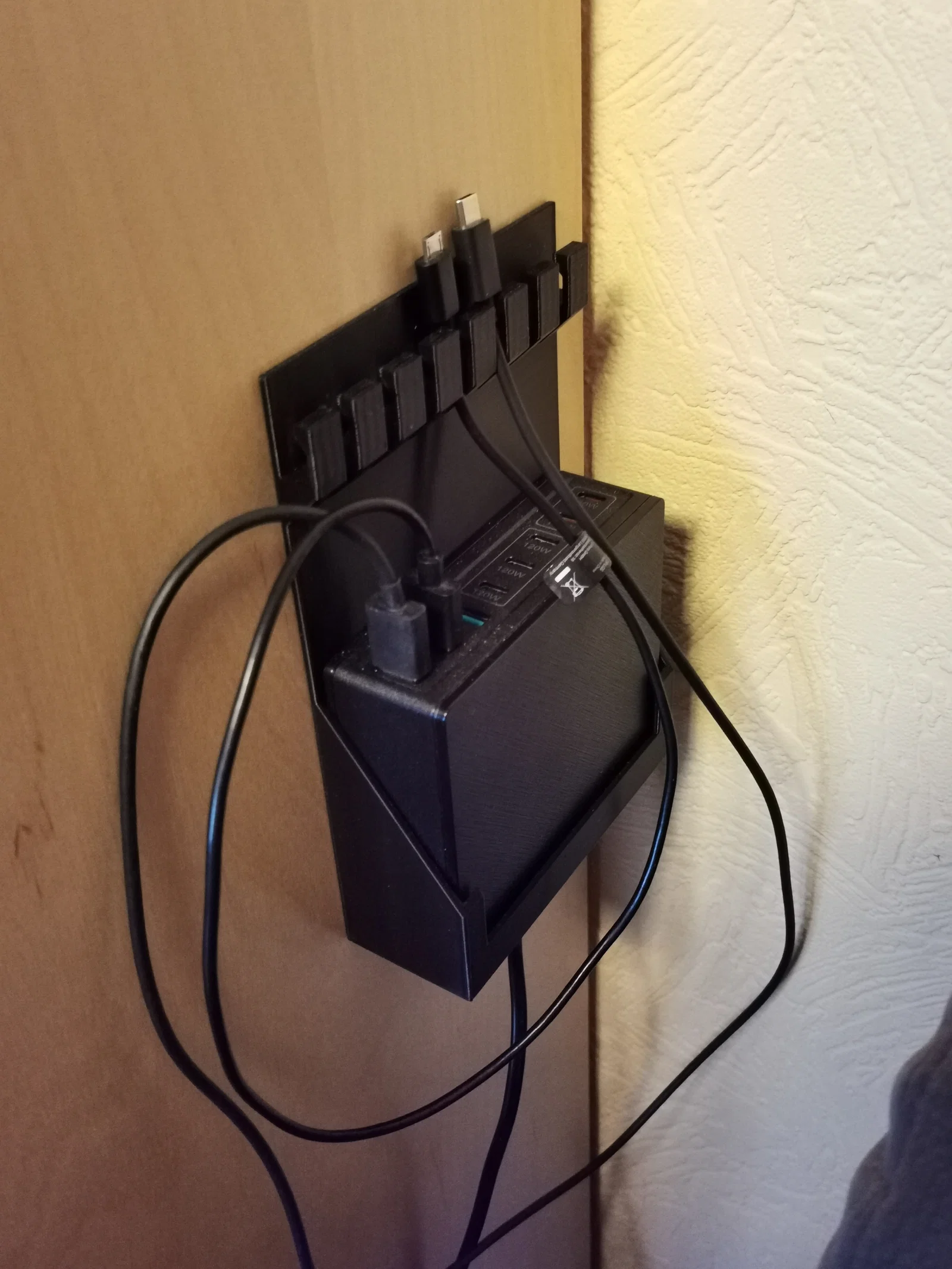

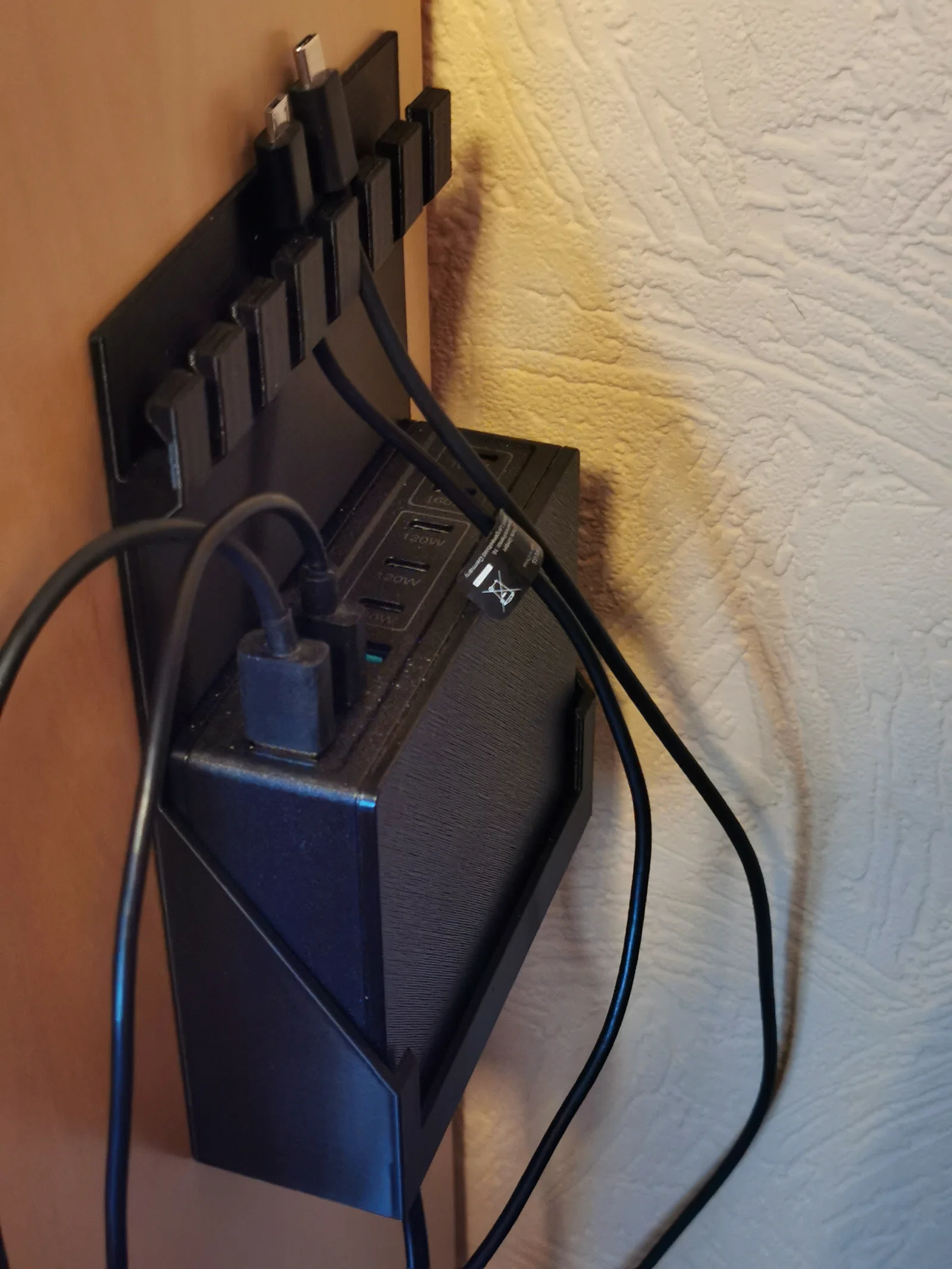

6. Cắm dây sạc vào các cổng phía trước rồi bấm từng dây vào các clip tương ứng phía trên.

Mình mua bộ sạc ở đây:
https://www.amazon.de/dp/B0DYY52MYH?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Bạn thích mẫu này không?
Nếu bạn thấy thiết kế này hữu ích, mình sẽ rất vui nếu bạn thả Like và đăng hình bản in hoàn thiện trong mục Makes! Việc này giúp mình có thêm động lực phát triển thêm nhiều mẫu miễn phí.

🇩🇪
Giá treo tường trạm sạc USB-C 8 cổng kèm bộ sắp xếp cáp (Fnitaer 720W)

Mẫu giá treo tường này vừa thực dụng vừa tiết kiệm diện tích, được thiết kế riêng cho Fnitaer 720W 8-Port USB-C Ladegerät công suất cao (5x USB-C, 3x USB-A) hoặc các bộ nguồn có thiết kế/kích thước tương đương. Mẫu giúp gọn gàng bàn làm việc bằng cách giữ chắc cục nguồn nặng trên tường hoặc cạnh đồ nội thất, đồng thời các dây sạc luôn để ngay ngắn, dễ lấy.

Đặc điểm & lợi ích

• Ngăn trượt vừa khít: Khoang đỡ bên dưới được canh đúng kích thước, giữ bộ sạc chắc chắn mà không che khuất các cổng.

• Kabel-Organizer tích hợp: Hàng clip phía trên cố định đáng tin cậy tối đa 8 sợi cáp, tránh dây tụt ra sau bàn.

• Chống gập/giảm lực kéo (Zugentlastung): Dẫn cáp phía trên đóng vai trò strain relief, hạn chế gập gãy ở đầu USB và tăng tuổi thọ dây.

• Lỗ vít ẩn: Lỗ cho vít đầu chìm nằm ở phần giữa (giữa bộ sạc và dãy clip) nên sau khi lắp nhìn gọn, sạch.

• Khoét cho dây nguồn: Lỗ oval lớn ở mặt dưới giúp luồn và kết nối dây nguồn chính dễ dàng.

Tương thích & Kích thước

Giá đỡ này được thiết kế cho bộ nguồn có kích thước ngoài:

• Rộng (B): 115 mm

• Cao (H): 100 mm

• Dày (T): 38 mm

Tương thích đã xác nhận:

• Fnitaer 720W USB C Ladegerät (8 cổng: 5x USB-C / 3x USB-A, Model: Dual-PD PPS)

• Link Amazon: Fnitaer 720W Ladestation xem bên dưới (Vui lòng kiểm tra kích thước thiết bị của bạn trước khi in)

Khuyến nghị in (Druckempfehlungen)

• Ausrichtung: In nằm phẳng mặt lưng (không cần support).

• Vật liệu: Rất khuyến nghị PETG để các clip kẹp cáp phía trên giữ độ dẻo và không bị gãy. PLA hoặc ABS cũng có thể dùng.

• Infill: 15% - 20% (Gyroid hoặc Grid/Gitter để ổn định tốt).

• Wandlinien (Perimeters): 3 hoặc 4 (quan trọng để lỗ vít và gờ đỡ phía dưới chịu được trọng lượng bộ nguồn lâu dài).

• Schichthöhe: 0,2 mm để cân bằng thời gian in và overhang sạch.

Hướng dẫn lắp (Montageanleitung)

1. Áp giá treo trống lên tường hoặc cạnh đồ nội thất và đánh dấu lỗ vít qua các khe ở phần giữa.

2. Khoan lỗ và nếu cần thì đóng tắc kê.

3. Bắt chặt giá bằng vít đầu chìm (Senkkopfschrauben) phù hợp.

4. Luồn dây nguồn chính từ dưới lên qua lỗ oval.

5. Cắm dây nguồn vào bộ sạc và trượt thiết bị từ trên xuống vào ngăn.

6. Cắm dây sạc phía trước rồi bấm vào các clip tương ứng ở phía trên.

Mình mua bộ sạc ở đây:
https://www.amazon.de/dp/B0DYY52MYH?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Bạn thấy mẫu này ổn không?
Nếu thiết kế này giúp bạn làm gọn góc làm việc, mình sẽ rất cảm kích nếu bạn bấm Like và đăng ảnh bản in hoàn thiện trong mục Makes. Nhờ vậy mình có thể làm thêm nhiều mẫu miễn phí khác.
