Mod Noctua cho Zotac GeForce RTX 3090 Trinity

Lấy cảm hứng từ https://boilingsteam.com/upgrading-fans-with-a-custom-shroud-on-a-rtx3090-goodbye-fan-noise/

Thay quạt zin bằng 2 quạt Noctua để chạy êm, giảm ồn.

Mình in bằng PETG và dùng cũng được 2 tháng rồi, nhiệt độ phòng lên tới 28°; hiện tại mình chưa thấy vấn đề gì. Theo mình thì dù chip có thể lên tới ~90° đi nữa, với mod này + thay keo tản (repaste) thì chuyện đó không xảy ra; mà nếu có thì cũng là nhiệt độ chip chứ không phải nhiệt độ của bộ tản.

Mình nghĩ nó cũng tương thích với Zotac Trinity RTX 3070 và 3080, nhưng mình chưa test.

Hardware

• 2x https://www.noctua.at/en/products/nf-a12x25-pwm-chromax-black-swap

• 4x (hoặc 8x) ốc M4x30

• 4x (hoặc 8x) long đền M4 (dày 1mm, đường kính ngoài 8mm)

• 4x (hoặc 8x) đai ốc vuông M4 DIN562

• Dây custom để đấu quạt Noctua vào cổng Fan trên card. Nếu mình nhớ không lầm thì đầu trên card là connector JST-PH 4 pin https://en.wikipedia.org/wiki/JST_connector. Nếu muốn, có thể đấu gộp 2 quạt vào chung 1 connector để chỉ cần 1 dây adapter custom và thêm 1 Noctua splitter

Installation

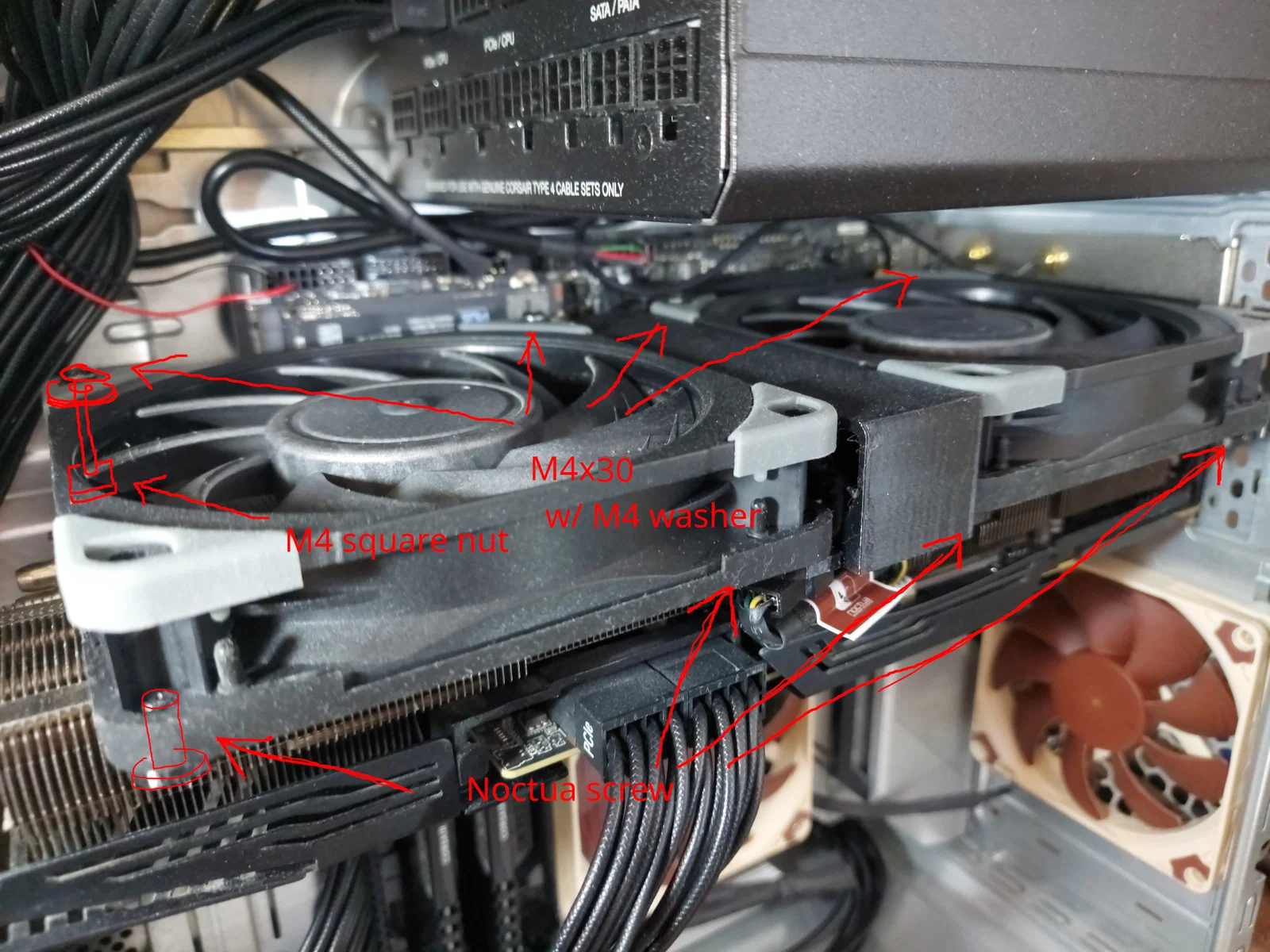

Xem hình để dễ hình dung hơn

1. Đặt 4x đai ốc vuông M4 (DIN562) ở phía gần cổng PCI-e (không phải phía còn lại nếu bạn chỉ có 4 cái). Chúng sẽ bị “kẹp sandwich” giữa heatsink/radiator và phần in 3D. Có thể dán keo cố định để lắp cho dễ

2. Bắt các chi tiết in 3D lên heatsink/radiator bằng 6 con ốc zin của Zotac

3. Đặt quạt Noctua vào

4. Bắt ốc cố định quạt Noctua theo 1 trong 2 cách:

   1. 8x ốc M4x30mm kèm long đền M4 dày 1mm

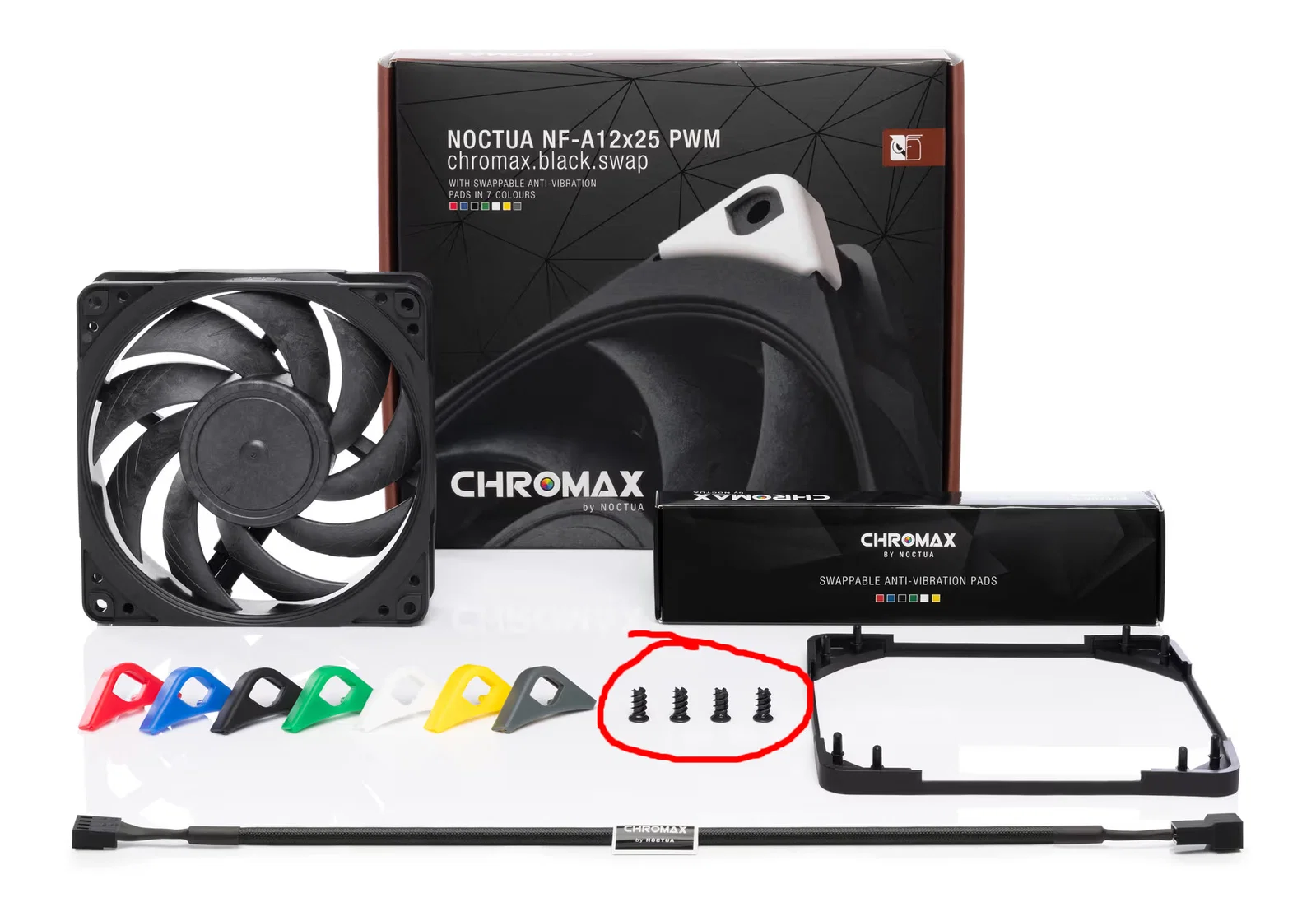

   2. 4x ốc M4x30mm kèm long đền M4 dày 1mm ở phía PCI-e và 4x ốc zin của Noctua (mình có khoanh tròn loại mình dùng trong một tấm hình) ở phía còn lại
