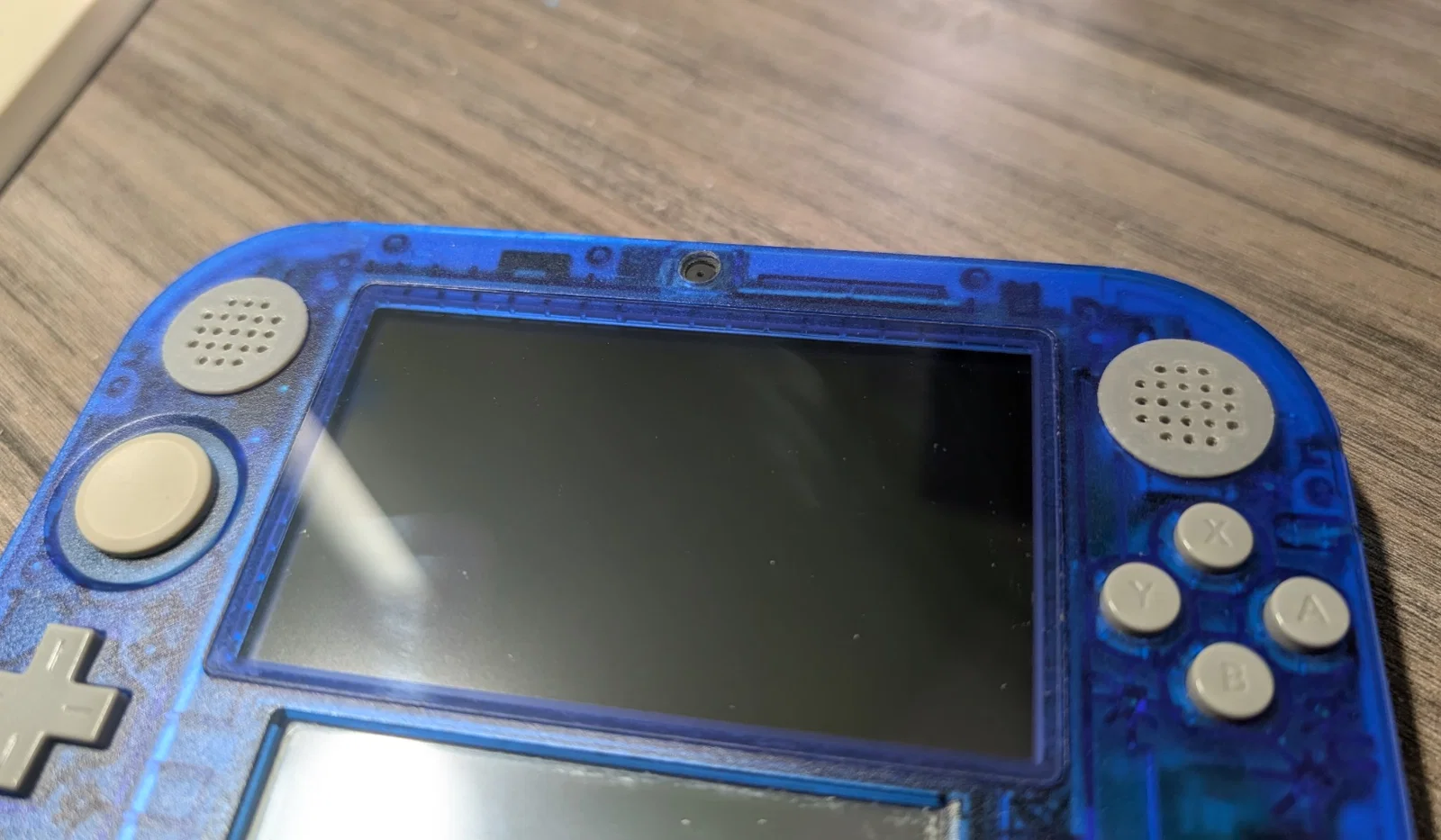

Mod Loa Kép cho Nintendo 2DS (Nintendo 2DS Dual Speaker Mod)

Lưu ý quan trọng:

• Sẽ có nhiều chỉnh sửa vĩnh viễn lên vỏ máy. Làm từ từ, đừng vội.

• Loa phụ sẽ che mất đèn LED thông báo. Mình chưa tìm ra cách phù hợp để dẫn ánh sáng ra chỗ khác.

• Âm thanh vẫn sẽ là mono vì loa phụ sẽ lấy tín hiệu từ các terminal Sp1 Sp2 hiện có. Mod này không chuyển sang stereo.

Lưu ý khi in:

• Cài đặt slicer nên ưu tiên độ chính xác. Mình khuyên tránh dùng fuzzy vì có thể làm sai kích thước, lắp không khít.

• In bằng nozzle 0.4mm.

• Layer height 0.16mm.

• Không dùng adhesion brimming.

• Có thể bạn sẽ cần tỉa bớt chỗ gồ/ba via do PLA bị “dàn” trên mặt bàn in.

Vật tư/dụng cụ dùng cho mod:

• Bộ mũi khoan hệ Imperial (inch dạng phân số).

• Mỏ hàn có đầu vát (dẹt) và đầu nhọn.

• Thiếc hàn độ tinh khiết cao và flux.

• Dây 30AWG màu đỏ và đen.

• Bộ dremel. Mình dùng bộ này.

• Lưỡi dao rọc giấy để tỉa PLA dư và gọt những chỗ chật.

• Kìm mũi nhọn.

• Băng keo 2 mặt loại chắc.

• Băng keo Kapton.

• Một loa 2DS thứ hai hoặc loại tương đương về kích thước và thông số. Mình dùng loa OEM tháo từ một máy 2DS khác để làm “donor”. Mình chưa kiểm chứng nguồn loa bên thứ ba. Tìm với từ khóa 8Ohm round internal magnet mini speaker sẽ ra kết quả tương đối trên Aliexpress và các trang khác.

• Vòng mút o-ring cho loa 2DS thứ hai. Mình dùng loại OEM. Nếu không có lớp đệm nào cho loa thì khi mở to có thể bị rè/rung.

Các bước lắp ráp:

(Tùy chọn: nhảy tới bước 8 nếu bạn chỉ muốn làm loa phụ. Thêm nắp loa mới cho loa thứ nhất chủ yếu để đẹp. Dù vậy, để lộ loa thứ nhất nhiều hơn có thể giúp tăng nhẹ âm lượng.)

Nếu các phần in không khớp, kiểm tra lỗi in và các điểm cần tỉa bằng lưỡi dao rọc. Khả năng cao bạn sẽ cần tỉa phần PLA bị “dàn” trên mặt bàn in.

1. In nắp loa mới và phần khung/miếng fit bên trong. Nếu cần chà nhám cho đẹp thì làm ở bước này trước khi lắp. Nắp phải canh đúng và lắp lọt vào các rãnh của miếng fit.

2. In toàn bộ các jig dẫn hướng khoan cho lỗ vít, và đảm bảo các cỡ mũi khoan 5/32 in, 1/4 in, 3/8 in, 1/2 in vừa với lỗ tương ứng, xoay tự do không bị cấn vào PLA.

3. Tất cả jig dẫn hướng khoan phải lắp khít vào phần housing loa hiện có (loa thứ nhất), nhưng không cần dùng quá nhiều lực để ấn xuống hết cỡ. Tỉa bớt PLA dư bên ngoài nếu nó cản việc lắp vào.

4. Dán băng keo lên phía màn hình mà bạn sẽ khoan. Việc này giúp hạn chế mạt nhựa rơi vào màn hình.

5. Bắt đầu khoan lỗ với jig 5/32 in trước, rồi tăng dần lên các cỡ lớn hơn. Dán băng keo 2 mặt ở mặt dưới của mỗi jig để nó bám chắc hơn khi khoan. Không cần kỳ vọng lỗ hoàn hảo, nhưng nắp loa nên lắp khít và phẳng với vỏ trên, tự giữ được tại chỗ.





6. Khi nắp loa đã đặt đúng và thẳng, đặt miếng fit bên trong vào. Miếng này phải lắp khít trong housing loa và canh đúng với các tab của nắp loa.

7. Dùng mỏ hàn, gắn đầu vát (dẹt) ở 250C, từ từ ấn các tab của nắp loa ra ngoài để “hàn nhựa” (weld) dính vào miếng fit bên trong. Nên giữ lực ấn xuống lên nắp loa và miếng fit để chúng ép sát vào vỏ trong lúc hàn. Đảm bảo không còn miếng PLA sắc/nhọn nào; chúng có thể đâm thủng loa. Các tab phải được ép/hàn xuống phẳng.



8. Phần nắp loa mới giờ xong, còn lại là loa phụ.

9. Dùng dremel và lưỡi dao rọc để gọt khu vực đèn LED thông báo cho vừa housing loa mới. Các đường đỏ là hướng cắt khuyến nghị (dùng dremel hoặc dao rọc). Các đường cam thì nên tỉa từ từ, vừa tỉa vừa thử để đảm bảo housing loa mới lắp vào không bị cong quá và vẫn khít. Dùng kìm để vặn nhẹ bẻ từng miếng sau khi đã cắt dọc qua phần nhựa gờ lên bằng lưỡi cưa dremel.





10. Sau khi nạy/bẻ các phần đã đánh dấu ra, dùng đầu dẹt của dremel để mài phần nhựa gờ còn lại xuống phẳng với vỏ.



11. Housing mới phải áp phẳng lên vỏ và gần như không có độ rơ ở cả hai mép dưới.

12. Cuối cùng thử đặt loa mới vào housing. Bạn sẽ cần cho loa vào theo góc để nó trượt lọt vào miệng housing.

13. Thử lắp các jig dẫn hướng khoan vào housing loa mới. Chúng gần như không được rơ.

14. Chỉ khi bạn đã làm mod nắp loa thứ nhất: Lấy hai jig 5/32 in đặt vào cả hai housing loa. Kiểm tra canh ngang các lỗ tương đối thẳng với nhau, không bị lệch.



15. Xem lại bước 4-7 để lắp nắp loa mới.

16. Thử và xác nhận loa mới nằm vừa trong housing mới khi nắp loa mới đã được cố định vào vỏ.

17. Với dây 30AWG màu đen và đỏ, cắt mỗi sợi dài khoảng 8 inch.

18. Hàn 2 sợi dây vào loa mới. Dây đỏ ở terminal bên trái, dây đen ở bên phải (y như cách loa zin được hàn).

19. Dán một miếng Kapton nhỏ che phần kim loại của loa mới để tránh chạm chập linh kiện.

20. Luồn cả hai dây qua lỗ vít trên motherboard và đi dây giữa các power pins và vỏ khe thẻ game. Loa nằm ở mặt dưới motherboard lý tưởng là “thòng” cách motherboard khoảng nửa inch. Cắt bớt dây dư khi dây đã tới các terminal Sp1 và Sp2.

21. Xoắn 2 sợi dây vài vòng, dán cố định dây lại rồi hàn cả hai dây vào terminal Sp1 và Sp2 theo đúng màu tương ứng như loa zin.



22. Đặt vòng o-ring vào housing loa mới.

23. Khi ráp lại 2DS, đặt loa mới vào housing của nó trước trong lúc đưa motherboard về vị trí. Khi cả hai loa đã vào chỗ, nhấc nhẹ cạnh trái để luồn 2 dây ribbon của màn hình qua bằng kìm mũi nhọn hoặc bút stylus của 2DS. Luồn các ribbon còn lại bằng cách chỉ nhấc motherboard vừa đủ để thấy và kéo chúng ra.

24. Khi motherboard đã vào lại vị trí, nút R trigger sẽ cần được gọt bớt một phần nhựa bằng dremel để lắp vừa.





25. Do đường đi dây, một phần vỏ sau sẽ cần tỉa nhẹ bằng dremel và dao rọc như hình.





26. Nếu loa zin đã được mod, một phần nhựa gờ lên sẽ cần tỉa lùi lại vài millimet.



27. Hoàn tất: ráp lại phần còn lại của 2DS. Nhớ kiểm tra kỹ để không có dây loa nào bị kẹt khi đóng vỏ sau.
