Ốp quạt custom Palit GeForce GT 640 dạng Snap-Fit

🚨 QUAN TRỌNG: LÀM ƠN ĐỌC KỸ MÔ TẢ NÀY TRƯỚC KHI IN VÀ LẮP RÁP! 🚨

Để đảm bảo lắp vừa khít, tránh bể chi tiết hoặc làm hư card đồ họa, vui lòng làm đúng các hướng dẫn về scale và lắp đặt bên dưới!

📸 VỀ HÌNH ẢNH / CẢNH BÁO:

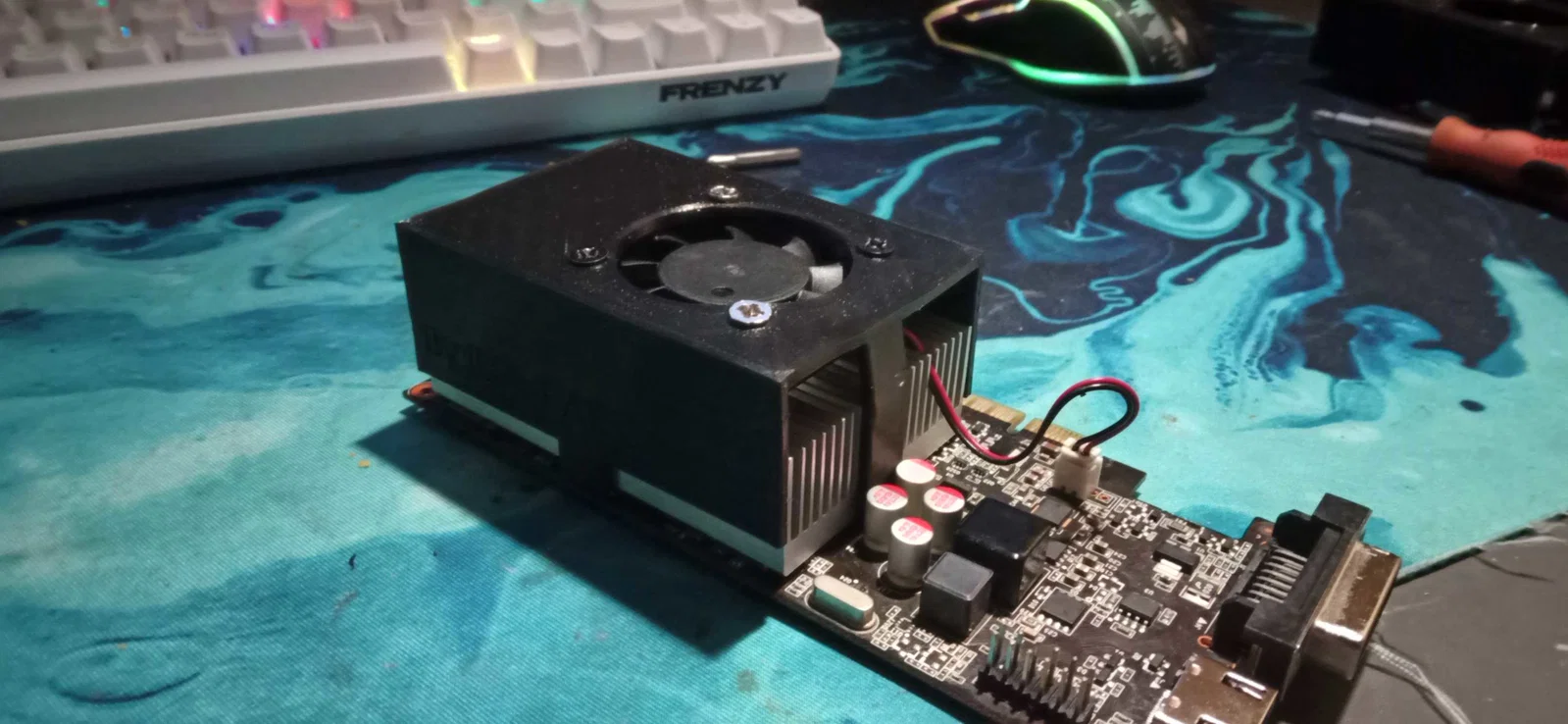

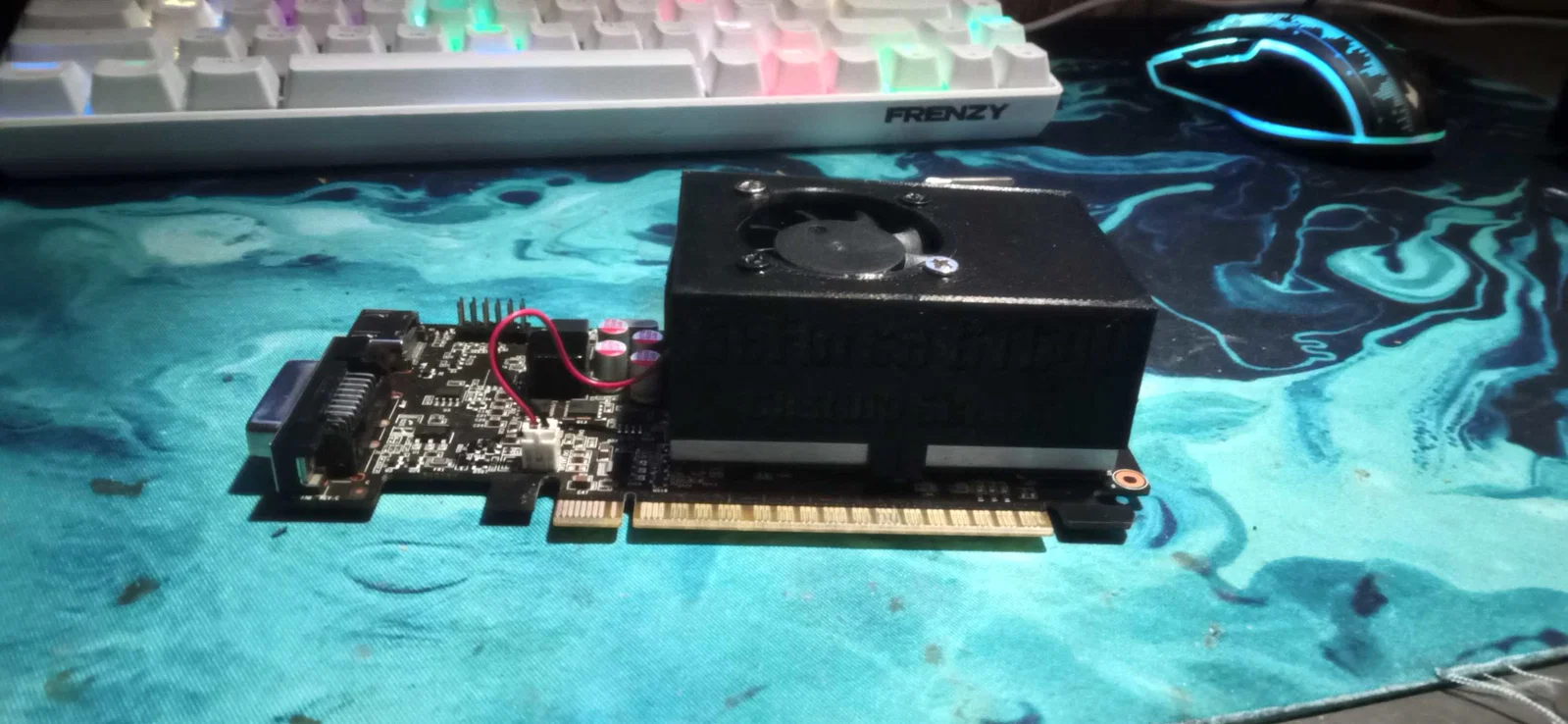

Chi tiết trong ảnh bìa được in ở scale 100%. Vì PETG bị co khi nguội nên thành phẩm hơi chật, phải hơ nóng thủ công bằng heat gun/nước nóng để nới ra và lắp an toàn lên heatsink. Nếu bạn muốn nó vừa chuẩn ngay khi lấy khỏi bàn in mà không cần hơ nóng thủ công, bạn BẮT BUỘC phải làm theo quy tắc scale bên dưới!

📝 Mô tả:

Đây là fan shroud (ốp/che làm mát) custom cho card đồ họa Palit GeForce GT 640, thiết kế từ đầu bằng FreeCAD. Đây là đồ thay thế chuẩn cho phần vỏ nhựa zin bị bể hoặc bị mất.

⭐ Tính năng nổi bật:

1. Thiết kế Snap-Fit: Tối ưu với 4 móc tam giác tích hợp, kẹp trực tiếp và chắc chắn vào các lá tản (fins) của heatsink nhôm zin. Khi gắn vào sẽ rất khít, gần như không có rung từ quạt.

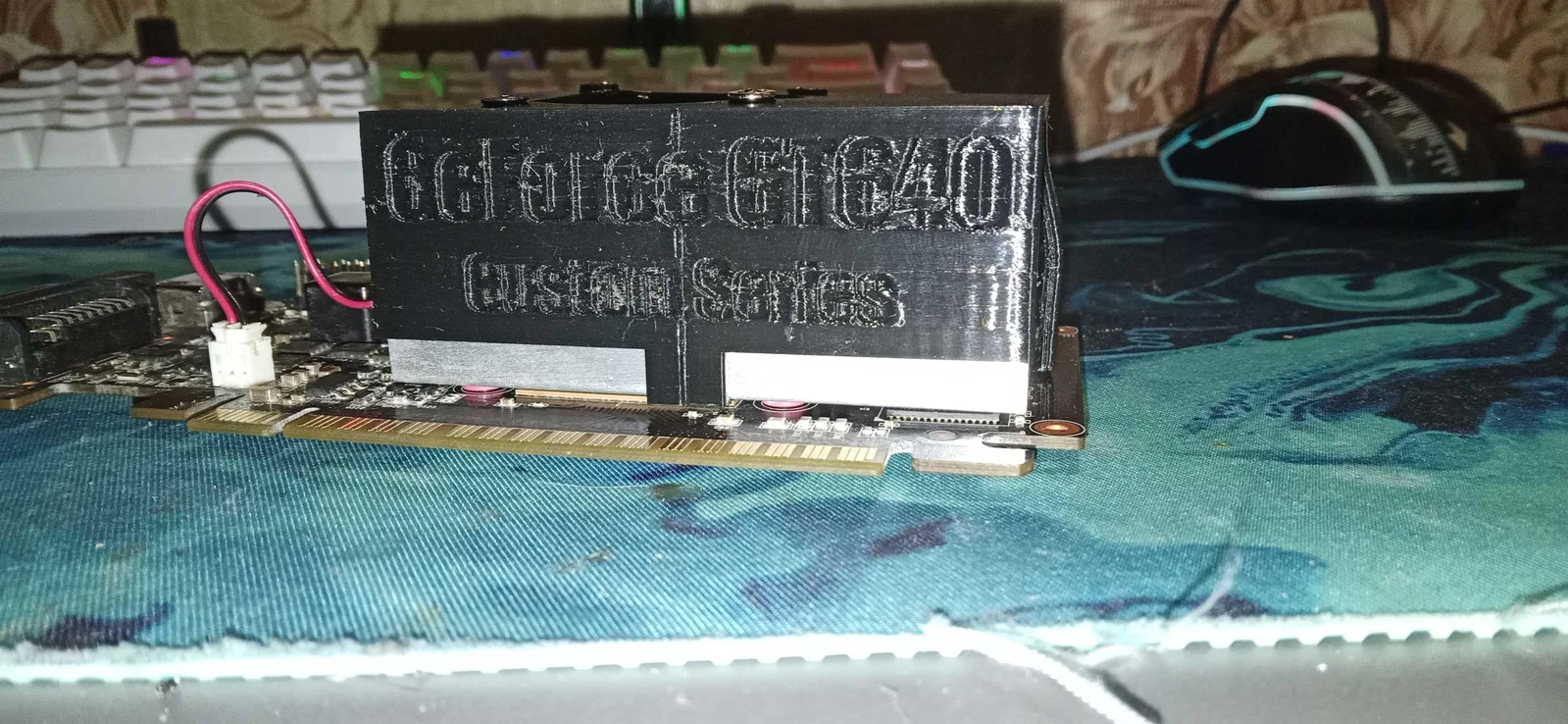

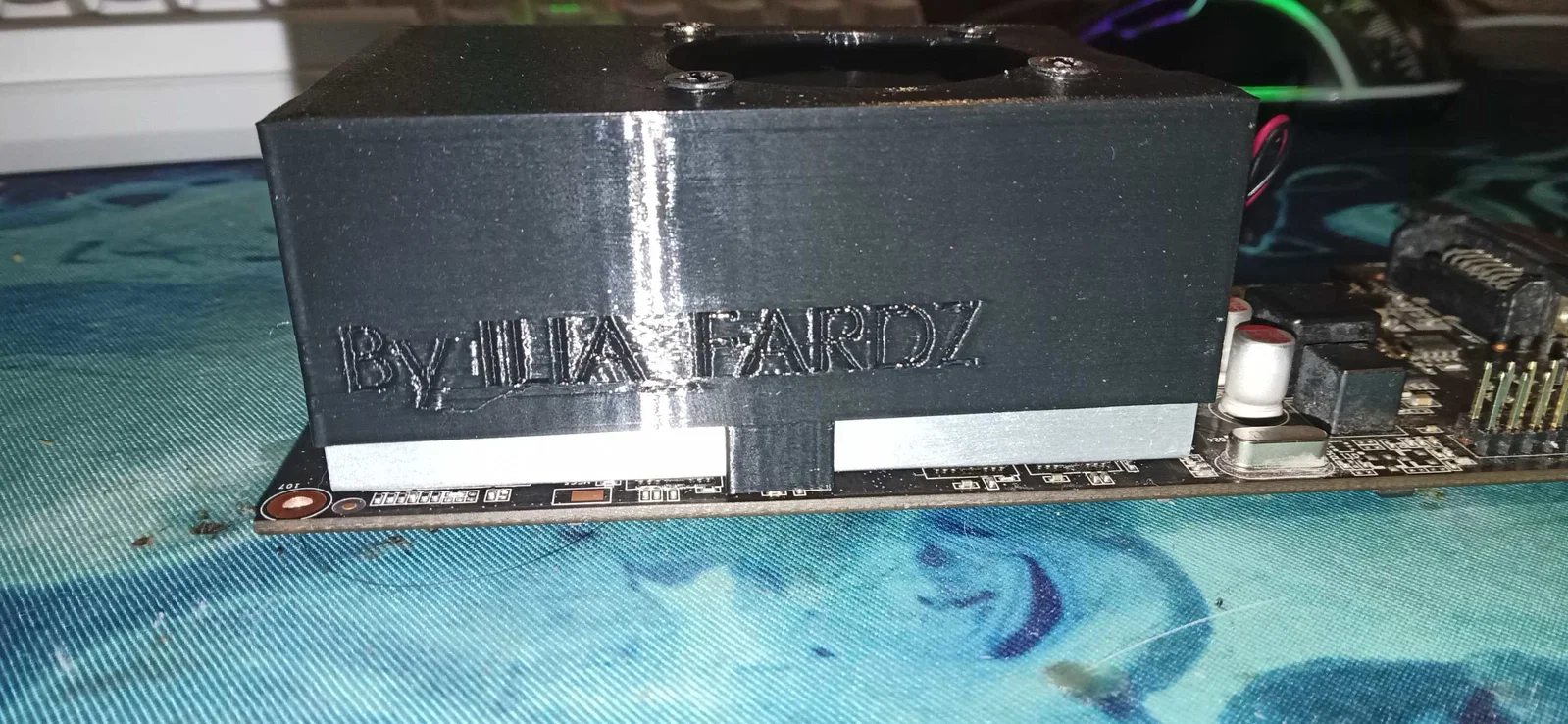

2. Khắc chữ tuỳ biến: Có chữ khắc chất lượng cao ở hông: "GeForce GT640 Custom Series" một bên và chữ ký tác giả "by ILIA_FARDZ" bên còn lại.

3. Kết cấu siêu bền: Độ dày vách 2.0 mm, giúp tổng thể cực kỳ chắc, cứng và dùng lâu dài.

⚠ CHỈNH SLICER CỰC KỲ QUAN TRỌNG (Co nhựa):

- Scale X và Y lên 101%: Do PETG/ABS co khi nguội, bạn BẮT BUỘC scale model lên 101% ở trục X và Y (dài và rộng) trong slicer trước khi bấm in. Giữ trục Z (chiều cao) ở 100%. Cách này đảm bảo lắp trơn tru, không phải cố ép lên heatsink và tránh bể móc.

⚙ Thiết lập in khuyến nghị:

- Vật liệu: PETG, ABS hoặc ASA. (Không dùng PLA thường! Nhiệt độ GPU và heatsink sẽ làm mềm và biến dạng các móc snap của PLA theo thời gian).

- Layer Height: 0.15 mm - 0.20 mm (khuyến nghị mạnh để chữ bên hông sắc nét, rõ và sạch).

- Perimeters (Walls): Đặt 4 walls để đảm bảo độ bền, độ dẻo và tuổi thọ tối đa cho các ngàm.

- Infill Density: 20% - 30% (pattern Grid hoặc Gyroid).

- Orientation: In úp mặt xuống (lỗ quạt lớn đặt phẳng hoàn toàn trên heatbed).

🌳 Thiết lập support:

- Loại support: Organic hoặc Tree supports. Ít để lại vết và dễ gỡ.

- Vị trí support: Chỉ chọn "Touching Buildplate Only". Cái này rất quan trọng để slicer không tạo support thừa bên trong phần chữ khắc tuỳ biến.

- Support Painting: Để ra đẹp nhất, dùng tool tô support thủ công để ép support chỉ vào phần đầu mút của 4 cái móc đang thòng xuống.

🔧 Các bước lắp đặt an toàn:

Step 1: Tháo heatsink trước. Để lắp shroud, bạn phải tháo heatsink nhôm ra khỏi PCB của GPU trước. Đừng cố bấm shroud khi heatsink còn đang bắt vít trên card. Các tụ cao gần cổng xuất hình/khu vực chip GPU sẽ chặn móc, dễ làm bể móc hoặc hư linh kiện!

Step 2: Bấm shroud lên heatsink. Kẹp shroud vừa in lên heatsink nhôm trần khi heatsink đang tách rời khỏi card.

Step 3: Lắp lại card. Gắn heatsink (đã có shroud) trở lại PCB card đồ họa, chấm lại keo tản nhiệt mới, rồi siết ốc ở mặt sau.

💡 Hậu xử lý:

- Xử lý stringing: PETG hay bị tơ mảnh. Lướt nhanh lửa bật lửa hoặc heat gun qua phần chữ khoảng 1 giây để tơ biến mất ngay.
