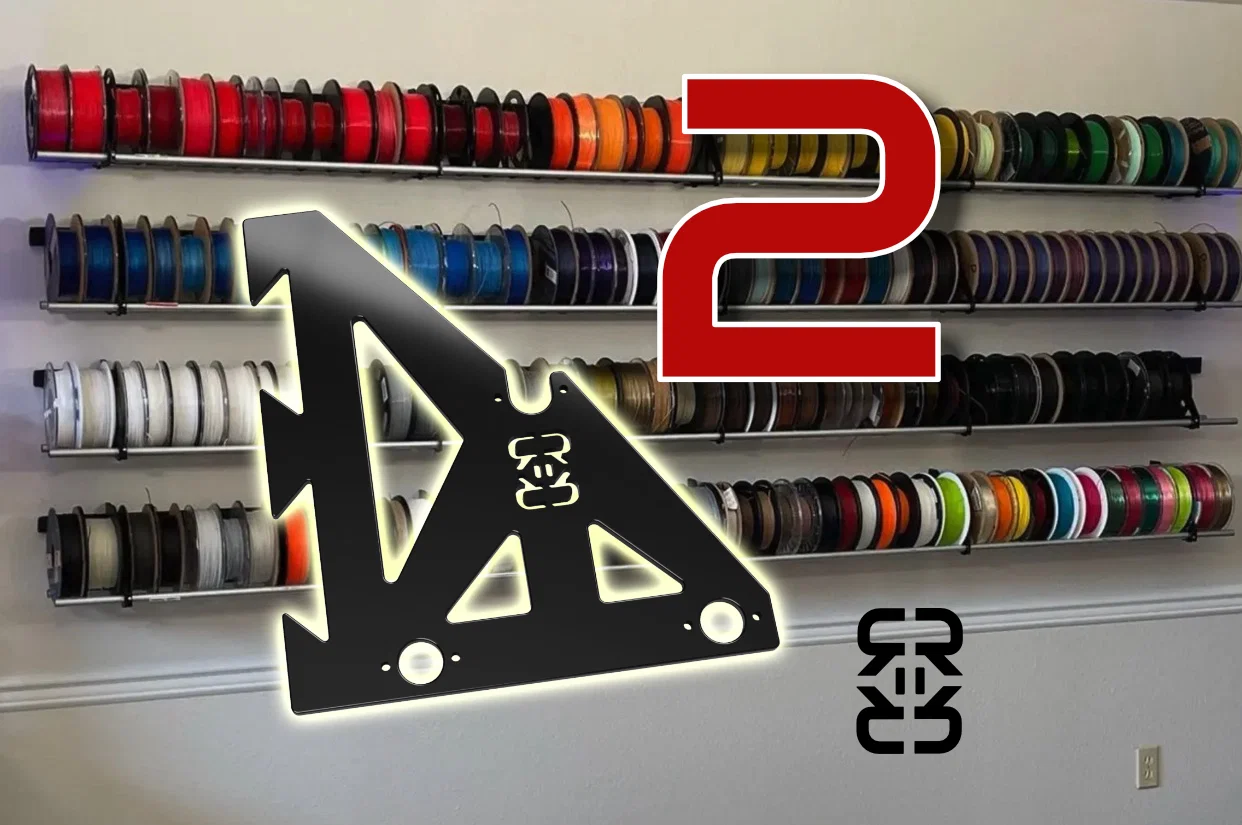

RepRack 2: Hệ thống giá đỡ và kệ treo cuộn nhựa in mã nguồn mở cải tiến!

RepRack đã trở lại!

Xem nhanh tại đây: https://www.instagram.com/p/DZ07thcPyC0/

Tính năng của RepRack2:

• Linh hoạt hoàn toàn: Dạng treo hoặc dạng gắn bên dưới (kệ đỡ).

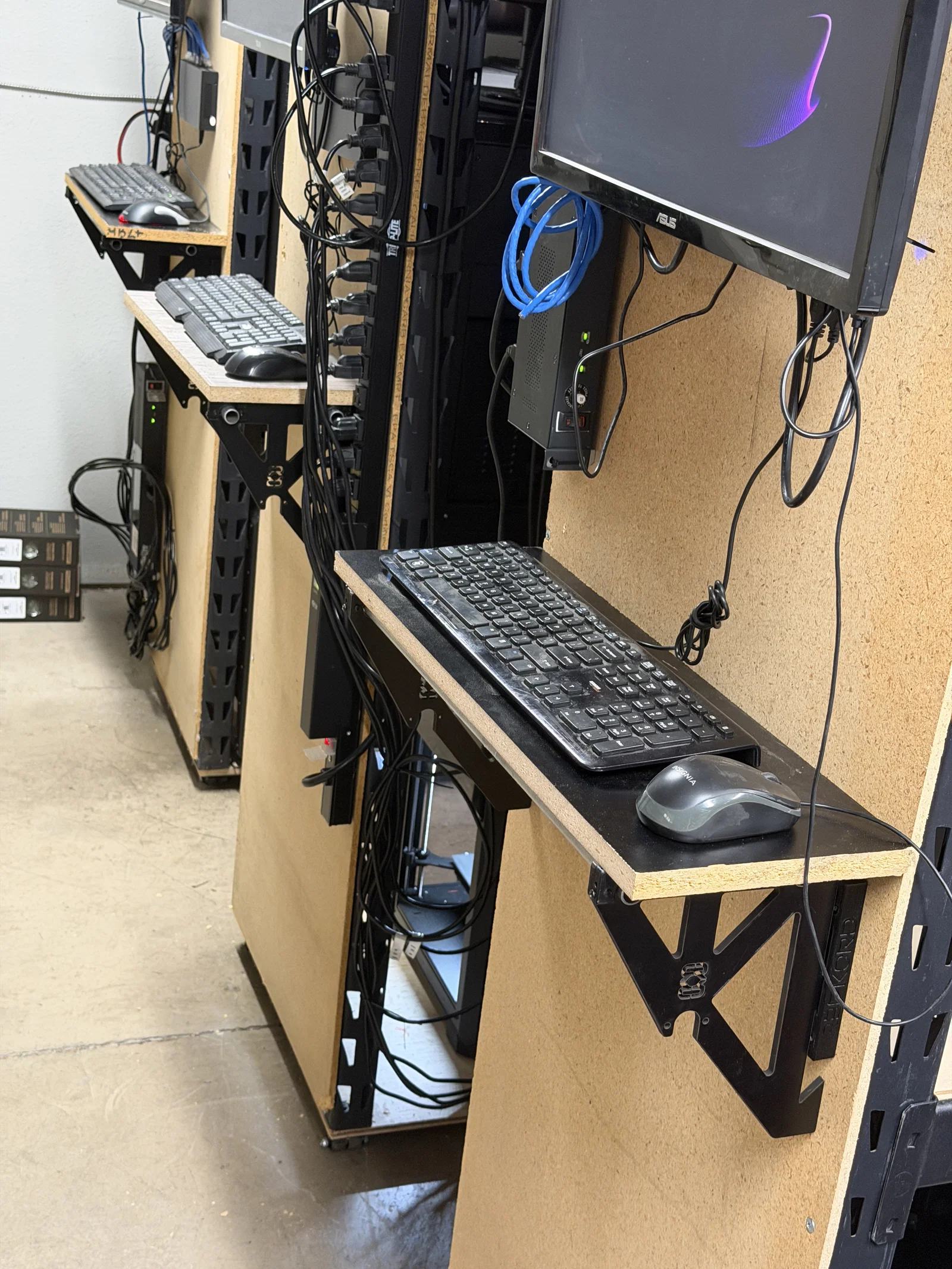

• Vẫn dùng để treo nhựa in nhưng nay bạn có thể làm kệ chứa đồ cực dễ!
• Nhiều kích cỡ giá đỡ hỗ trợ kệ/giàn sâu từ 8" - 12" (20cm - 30cm).

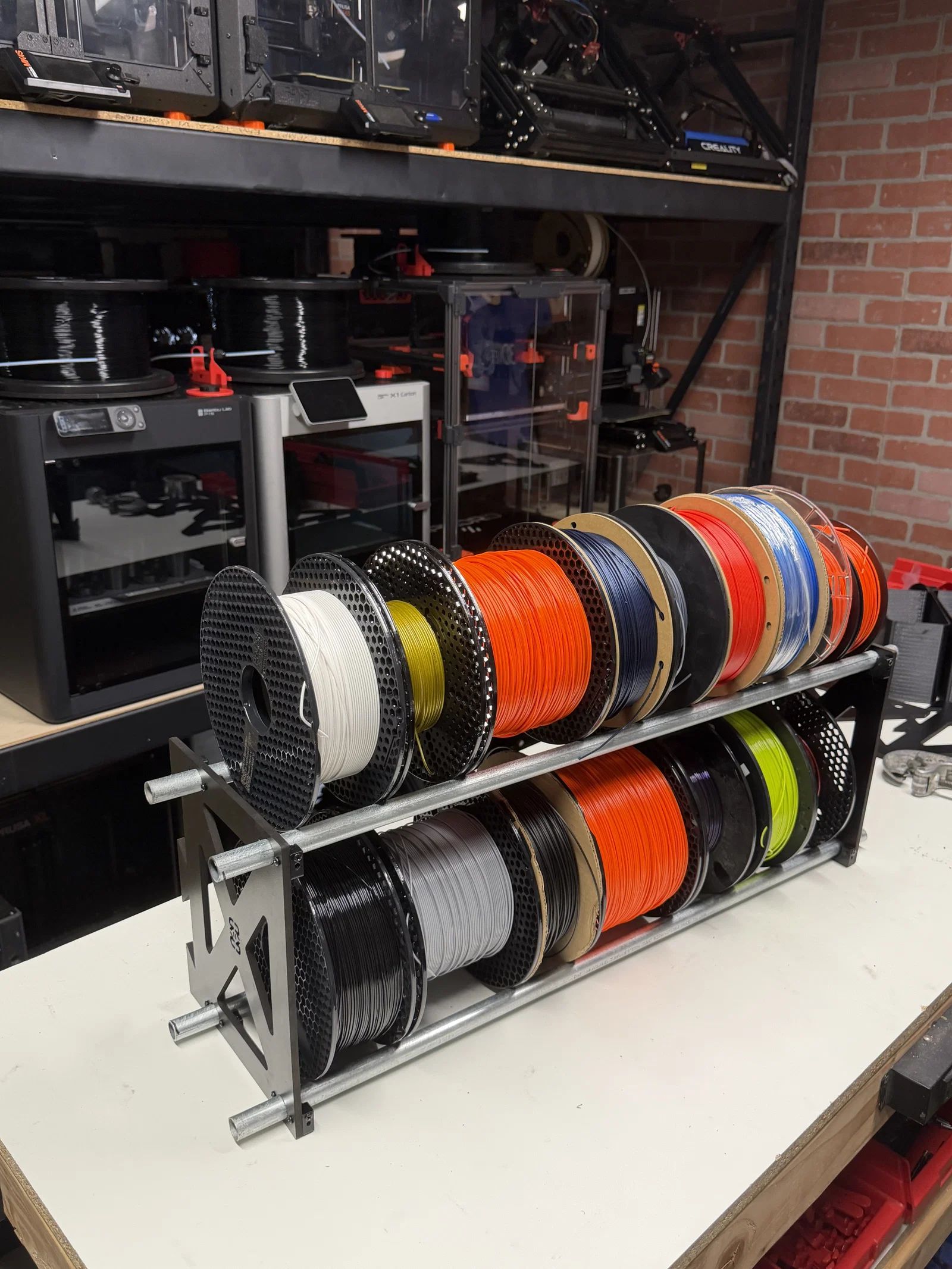

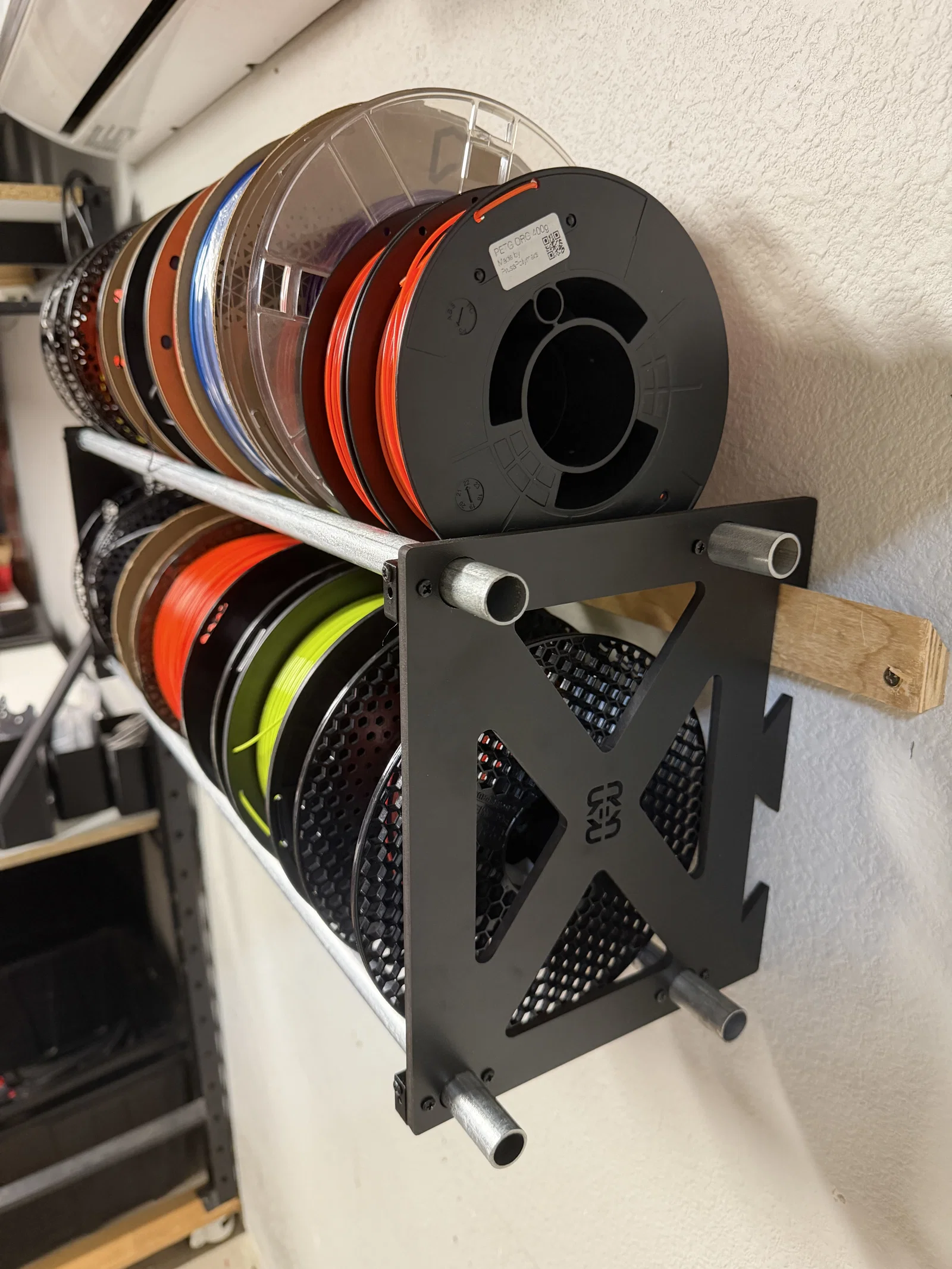

• Kiểu "Tầng kép" (DOUBLE DECKER): Lưu trữ lượng nhựa gấp đôi chỉ với nửa số cleat.
• Tương thích với thanh french cleat tiêu chuẩn 3/4" hoặc in cleat để gắn trực tiếp vào tường.
• TƯƠNG THÍCH NGƯỢC: Khoảng cách thanh và lỗ giống v1 nên các phụ kiện cũ vẫn dùng tốt!
• Có thể in 3D, cắt laser, hoặc phay CNC!
  • Đã kèm file DXF với góc bo trong nhỏ để phay bằng mũi 1/8" / 3mm!
• MÃ NGUỒN MỞ HOÀN TOÀN! Hãy thoải mái chỉnh sửa, cải tiến, nhưng nhớ giữ logo, ủng hộ và ghi nguồn nhé!

LƯU Ý: AN TOÀN LÀ TRÁCH NHIỆM CỦA BẠN! Hãy đảm bảo dùng loại vật liệu phù hợp và cài đặt in đúng cách. Nếu không chắc chắn, đừng tự chế tạo. Tăng độ dày / SỐ LỚP VỎ (PERIMETERS) luôn là lựa chọn tốt nhất! Xem ghi chú chế tạo bên dưới.

Các cách khác để ủng hộ phát triển sản phẩm:

Mua bộ giá đỡ và Cleat cắt laser tại đây!

CHI TIẾT VỀ CHẾ TẠO / PHỤ KIỆN TỪ PHIÊN BẢN 1

LƯU Ý: Chúng tôi đã có trang CLUBS cho các bản nâng cấp độc quyền như Hệ thống kệ mô-đun, và nhiều thứ hay ho khác. HÃY cân nhắc tham gia để ủng hộ hệ thống lưu trữ này!

Chào mừng bạn đến với RepRack! Một hệ thống lưu trữ nhựa in và giá đỡ cuộn tiện lợi, tiết kiệm, dễ tìm linh kiện, có thể gắn tường hoặc để bàn. Tương thích với RepBox. Mọi file nguồn đều có sẵn để in 3D hoặc cắt laser. Hệ thống thanh ray tương thích với giúp bạn in trực tiếp từ giá treo với nhiều cấu hình khác nhau.

Ví dụ về chi phí: Một dàn RepRack dài 10 feet (~3 mét) chứa được khoảng 50 cuộn nhựa với giá chỉ khoảng 20 USD tùy vào vật liệu.

Bạn đã sẵn sàng tự làm? Đọc tiếp:

Điểm mạnh của RepRack là sự đa năng. Bạn có thể dùng để treo nhựa gọn gàng trên tường, làm giá treo phía trên máy in để in trực tiếp, hoặc đặt trên bàn với chân chống trượt. Các ảnh đi kèm sẽ giúp bạn hiểu cách hệ thống hoạt động. Chúng tôi khuyên bạn NÊN dùng nozzle lớn nhất có thể để tăng độ bền cho các chi tiết in. Hãy bắt vít vào tường hoặc vị trí chắc chắn. Đối với cắt laser, nên dùng gỗ melamine hoặc ván ép (plywood), không nên dùng MDF thông thường. Luôn nhớ: làm chắc chắn hơn bao giờ hết là tốt nhất.

DANH MỤC VẬT LIỆU

Phần không in:

• Ống EMT 1/2" (Đường kính ngoài ~19mm): Có bán tại các cửa hàng điện nước.
• Vít tự ren #6 x 5/8" (16mm) cho nhựa (Plastite screws).
• Vít gỗ #8 x 3" (75mm) để cố định cleat vào tường.
• French cleat tùy chọn: Xem bản vẽ bên dưới để tự cắt.

Phần in 3D / Cắt Laser (DÙNG PETG ĐỂ CÓ KẾT QUẢ TỐT NHẤT):

• Hanger Sides (Cạnh giá treo): Tối thiểu 2 cái.
• Rod Clamps (Kẹp thanh).
• Wall mounts in sẵn.

Phụ kiện tùy chọn:

• Giá đỡ Rack stands / RepWinder

Mọi file đều miễn phí cho mọi người. Cảm ơn bạn đã ghi nhận chúng tôi là người tạo ra hệ thống này. Việc remix cho mục đích cá nhân được cho phép nhưng vui lòng giữ lại thương hiệu của chúng tôi. Nếu muốn ủng hộ chúng tôi tạo thêm dự án mã nguồn mở, bạn có thể quyên góp tại: https://www.paypal.com/donate/?hosted_button_id=2C3K3DV44QAFQ
