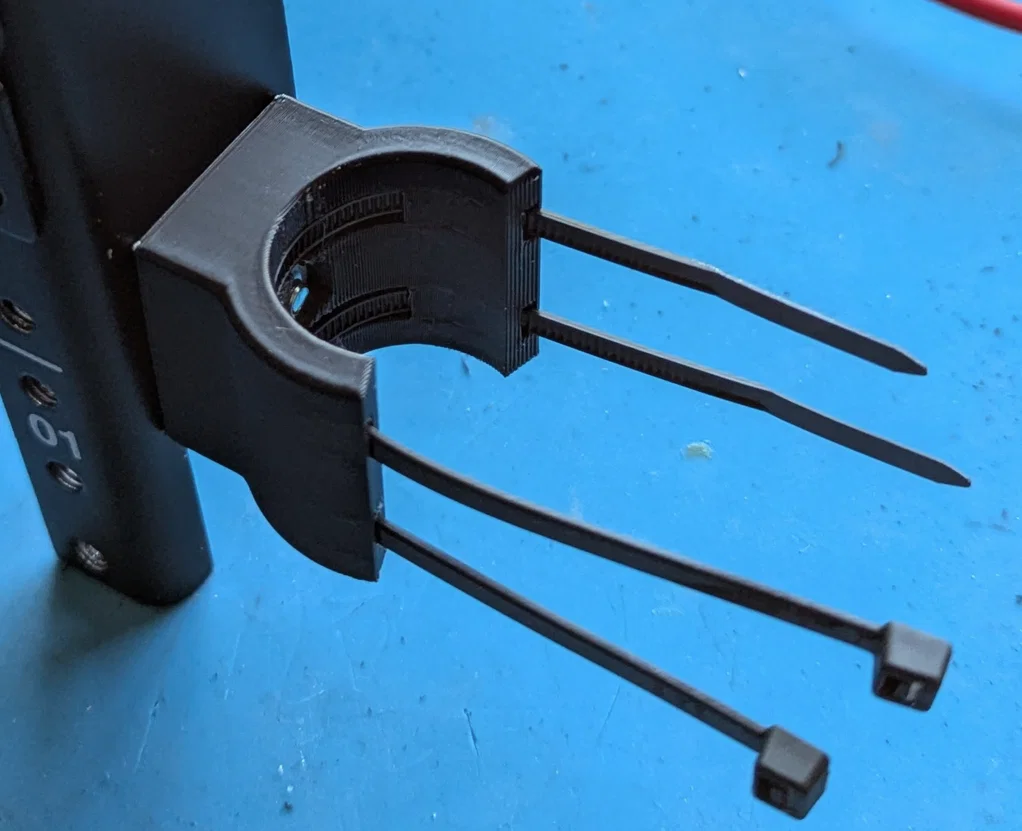

Bracket kẹp pole kệ lưới, có captured nut và zip ties

Tổng quan

Mình cần gắn một hệ thống rackmount 10" lên một kệ wire shelving. Cái bracket này giúp làm chuyện đó.

• Lắp ráp khá đơn giản. Đặt con nut vào lỗ, rồi vặn screw vào món bạn cần bắt cố định. Dây rút (zip ties) sẽ luồn qua dễ dàng.

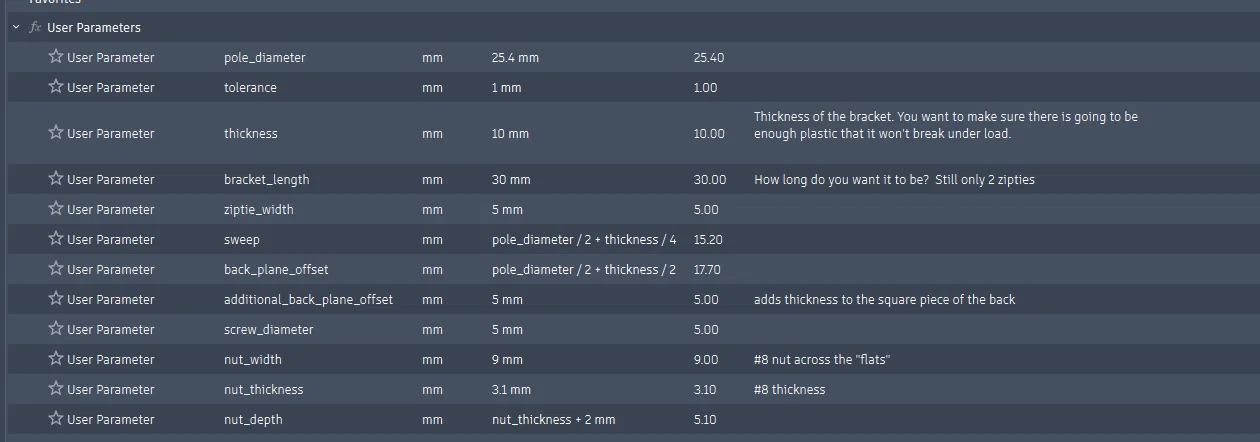

• Hiện tại nó được canh kích thước cho screw #8 và machine nut, nhưng model là dạng parametric nên bạn có thể đổi đa số thông số này khá dễ.

• Tham số "additional_back_plane_offset" làm phần đó dày hơn một chút. Mình cần vậy vì chỉ có screw 1/2" và không muốn đầu screw thò xuyên qua rồi đẩy bracket lệch khỏi cái pole.

• Thiết kế để in ở mặt "the back" để các đường layer vuông góc với lực kéo từ zip ties.

Cập nhật 6/21/2026

Cái này chạy rất ổn miễn là bạn có cách khác để chặn món được gắn vào đây khỏi bị trượt. Nhưng mà có lý do mấy cái pole có cái rãnh nhỏ đó, nên tùy chỗ rãnh nào tiện cho bạn, mình đã làm thêm 3 model mới và upload thêm file STEP và Fusion.

• top ridge - nằm ngay phía trên dây rút trên

• middle ridge - nằm giữa hai dây rút, ngay vị trí bolt

• bottom ridge - nằm ngay phía dưới dây rút dưới

  • "Ủa... nó đối xứng mà, vậy lật ngược lại thì cái này y chang top ridge đúng không?" Đúng. Nhưng mình nghĩ ra vụ đó sau khi đã upload rồi, và giờ mình tự phạt bản thân vì đã ngớ ngẩn bằng cách để nó tồn tại mãi trên printables, nên cứ để vậy.

Files

• STL

• Fusion360

• Step
