Bàn gắn tay vịn ghế (Armchair table)

Một thiết kế bàn gắn ghế đơn giản.

Với một chiếc ghế có phần tay vịn kiểu đặc thù, cần phải tìm một giải pháp phù hợp.

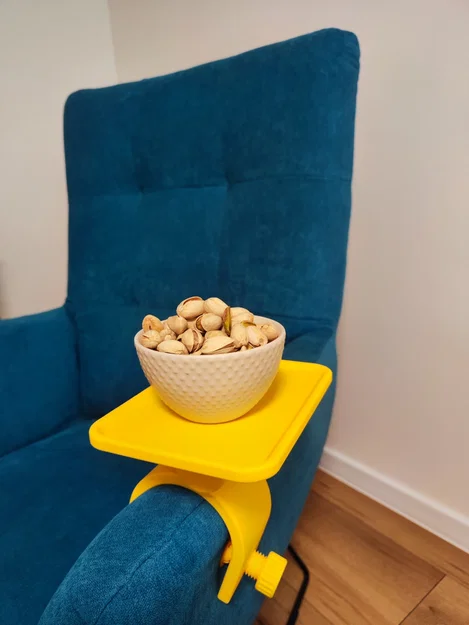

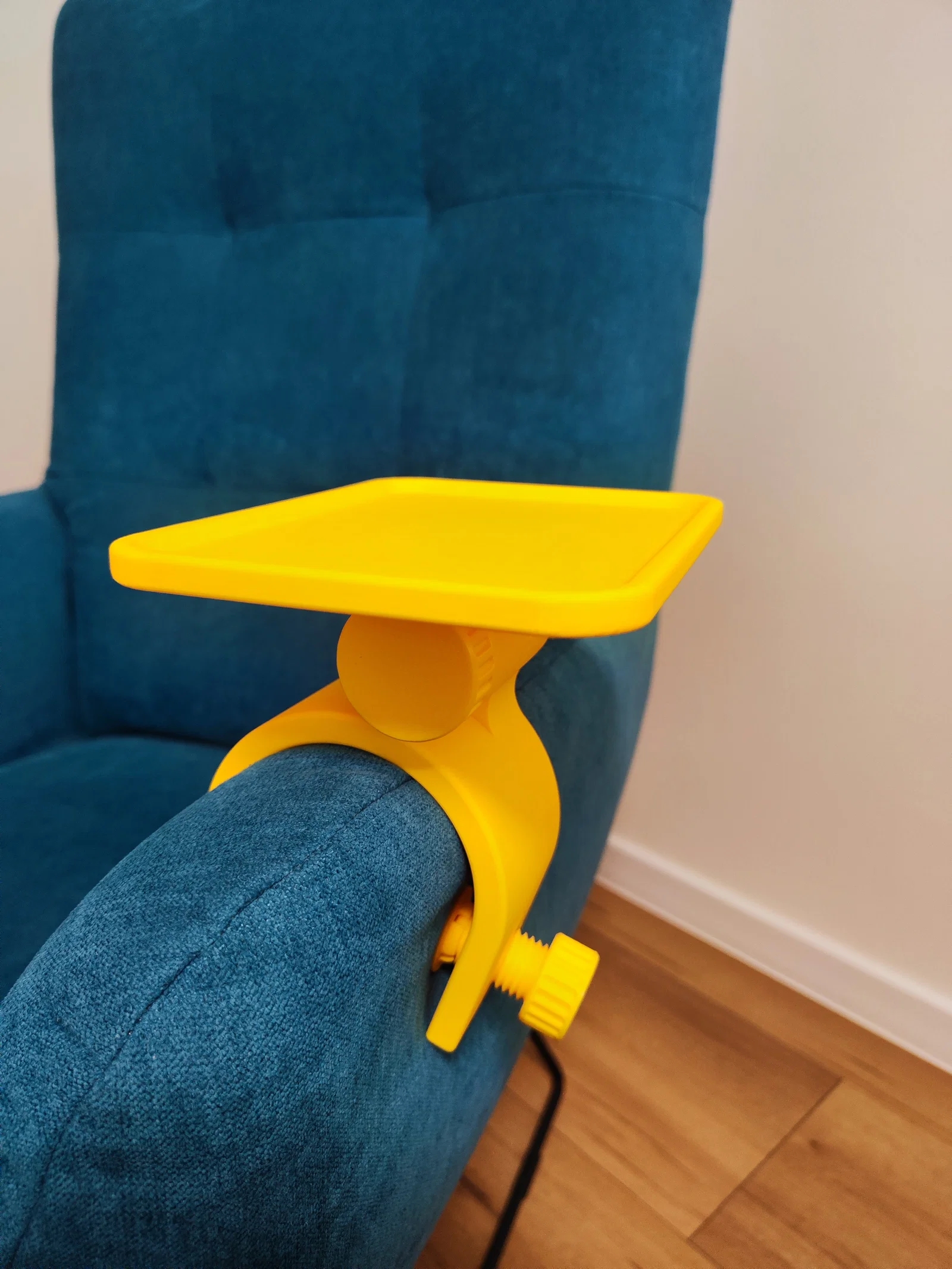

Thiết kế dựa trên khung dạng chữ C kèm một con vít để siết cố định vào ghế. Nói đơn giản là dạng clamp.

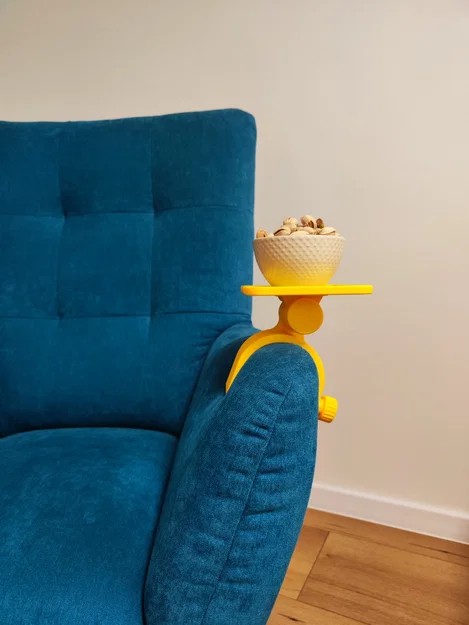

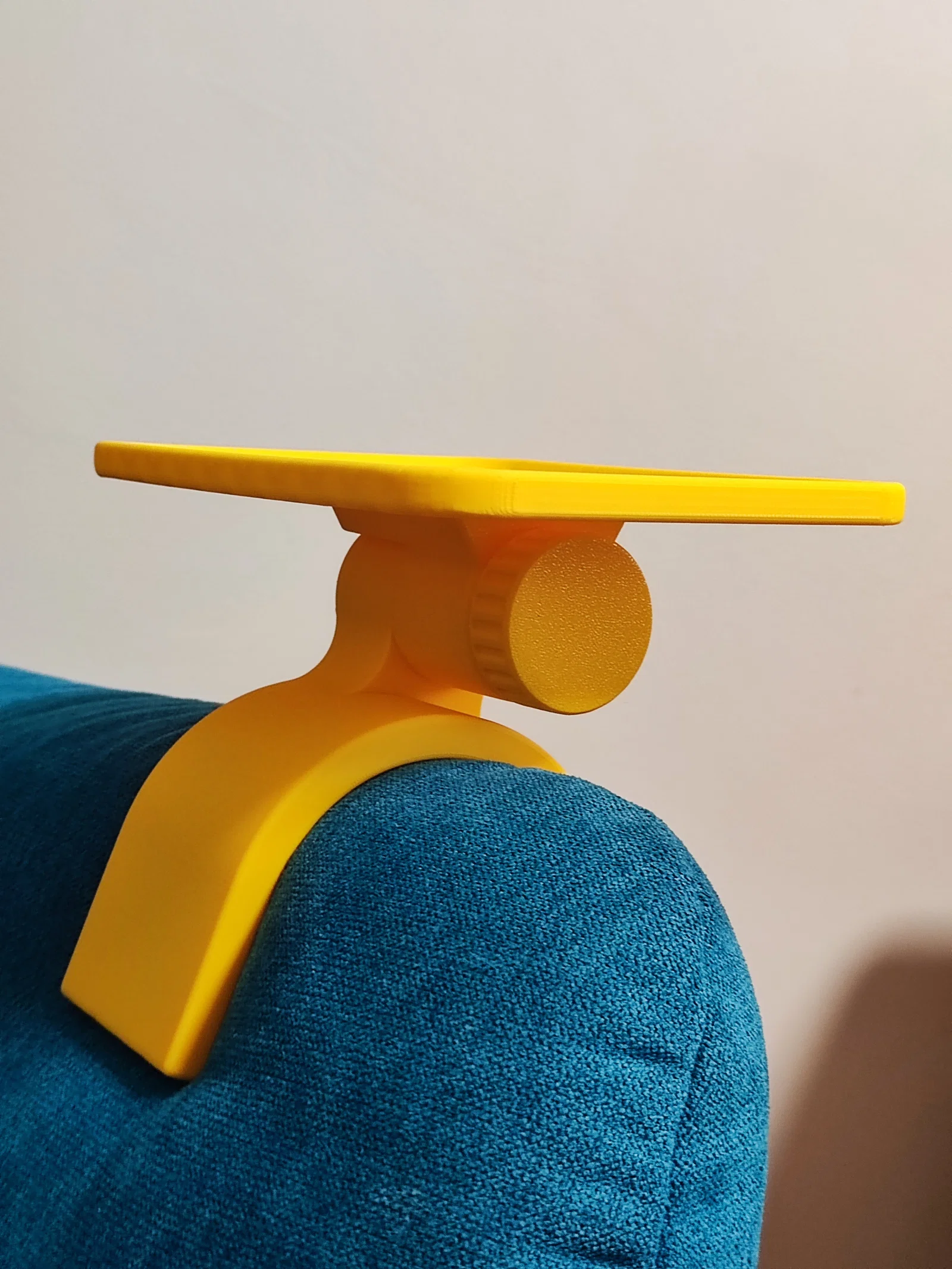

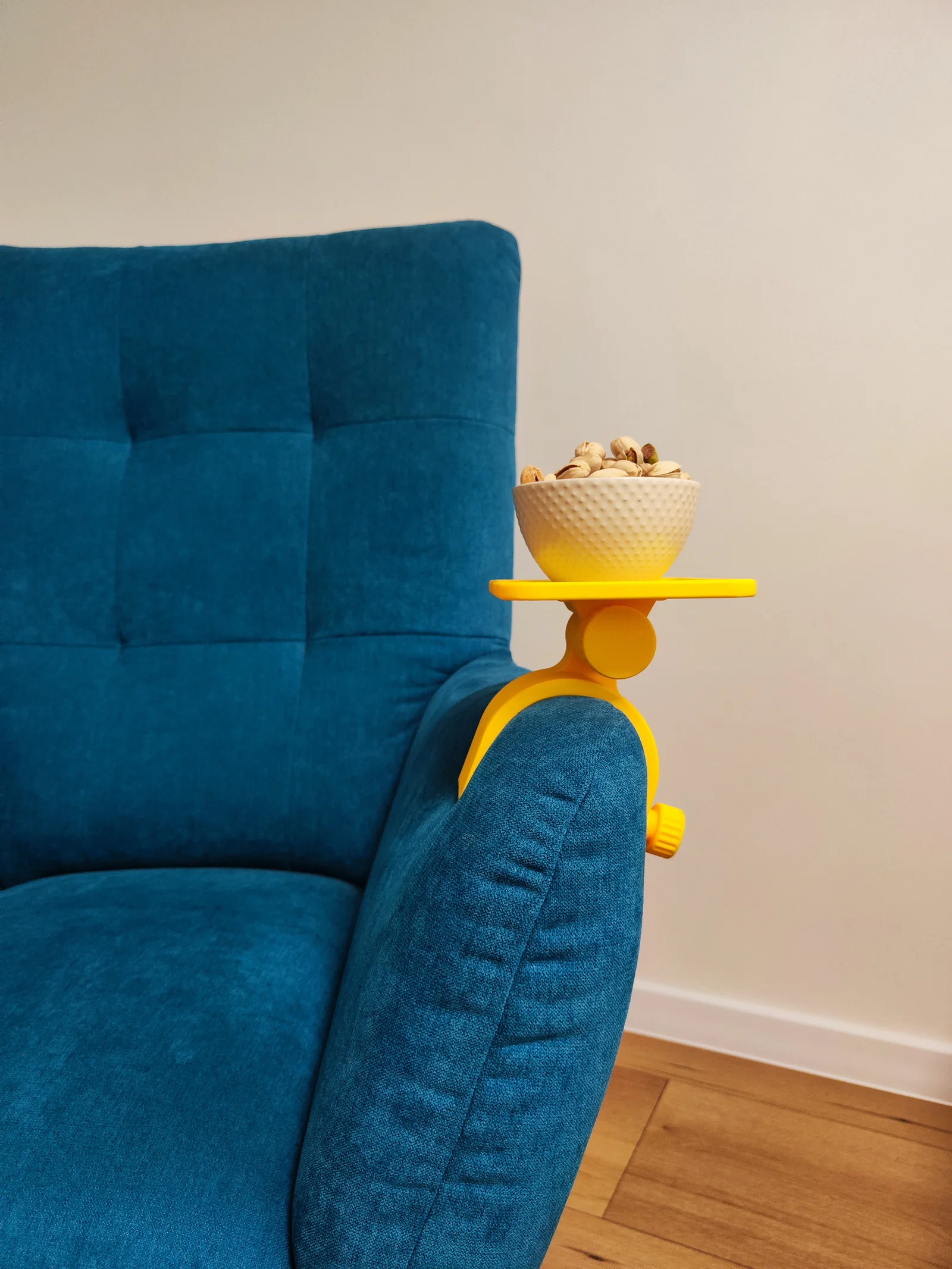

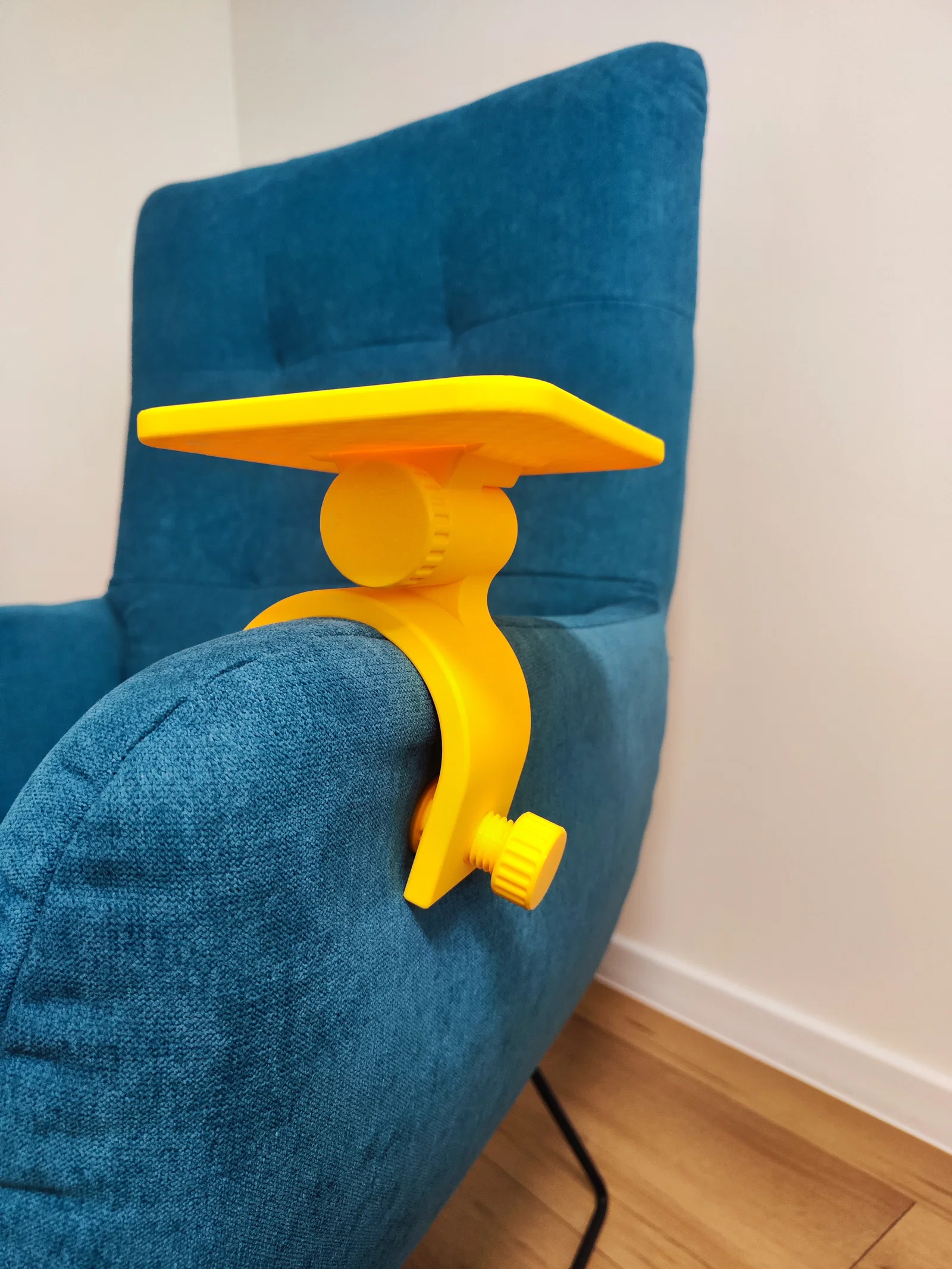

Dùng hirth joint để cân (level) mặt bàn. Cơ cấu chỉnh độ nghiêng được khóa bằng một con vít khác.

Để dễ in hơn, cơ cấu chỉnh nghiêng được tách rời khỏi mặt bàn. Dùng dovetail joint kiểu cổ điển để nối mặt bàn với cơ cấu chỉnh nghiêng. Dùng một đoạn filament để chốt cố định.

Lắp ráp bàn

Các chi tiết đã in

Bắt đầu lắp bằng cách vặn con vít vào khung. Các con vít không thể lắp nhầm, vì mỗi con có đường kính khác nhau.

Gắn nắp (cap) lên con vít.

Bước tiếp theo là nối mặt bàn và cơ cấu chỉnh nghiêng bằng dovetail joint.

Cần một đoạn filament để chốt cố định.

Bước cuối là nối phần trên vào mặt bàn và phần dưới vào clamp. Ở bước này, bạn cần dùng con vít dài còn lại.

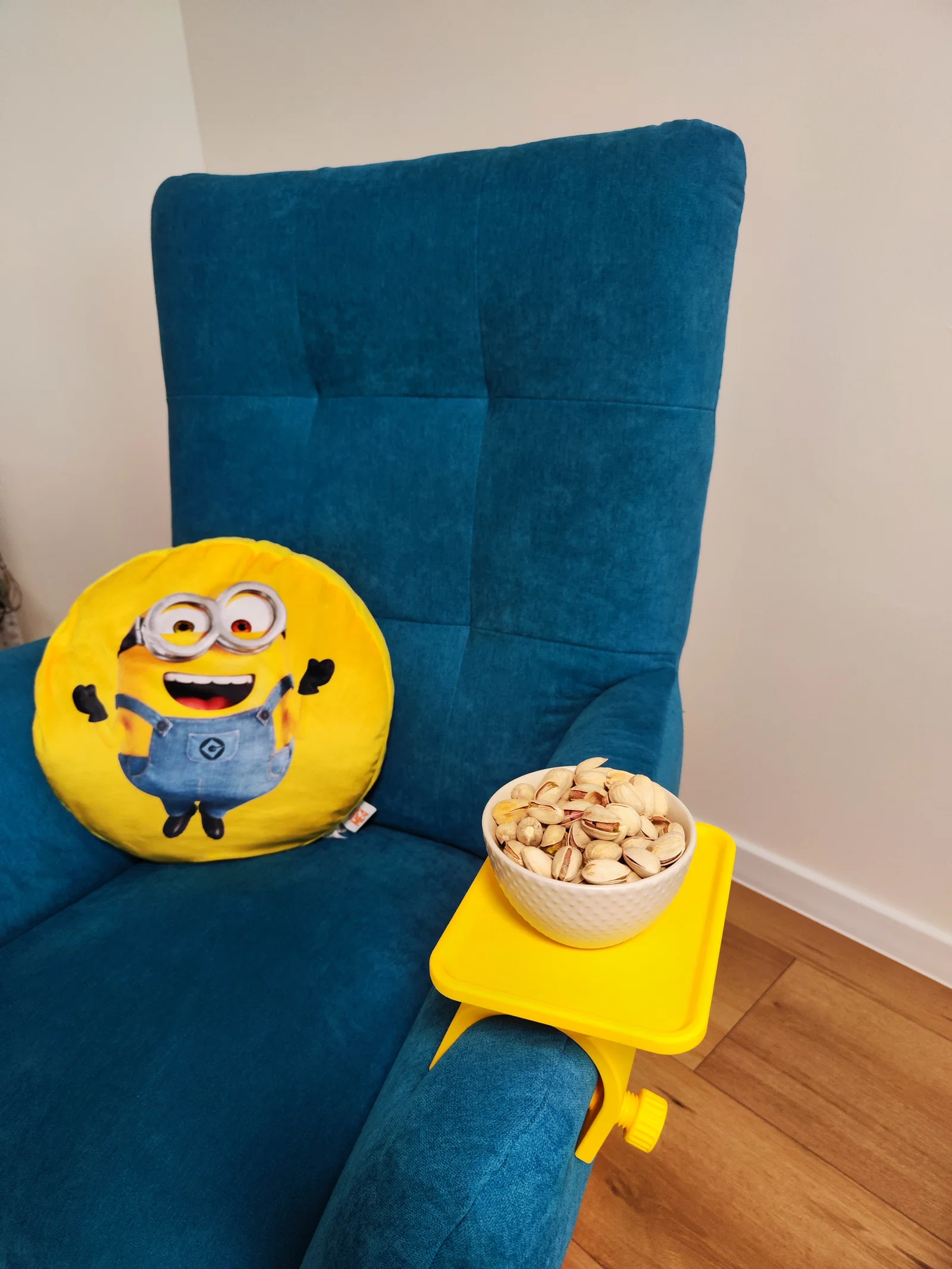

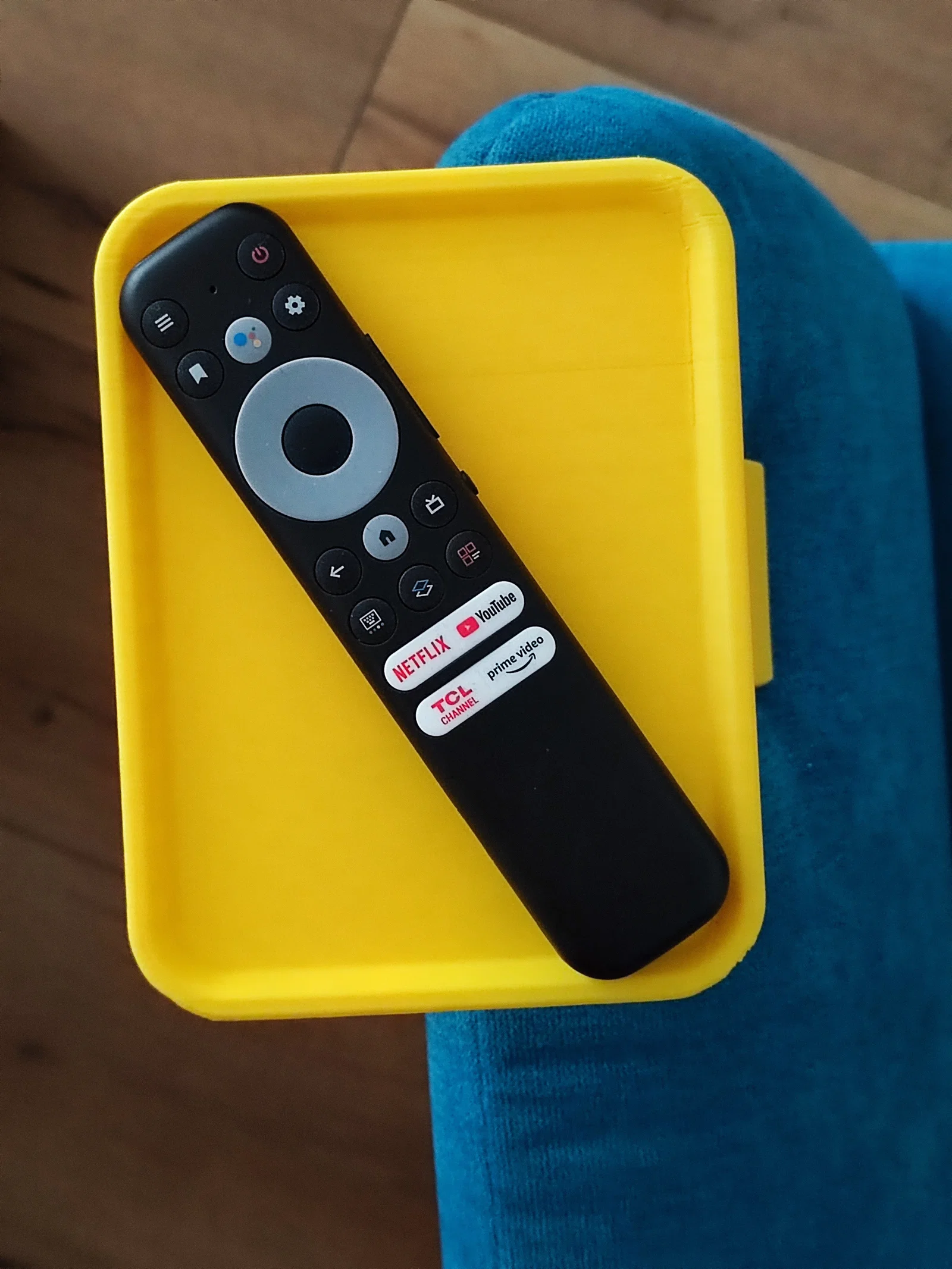

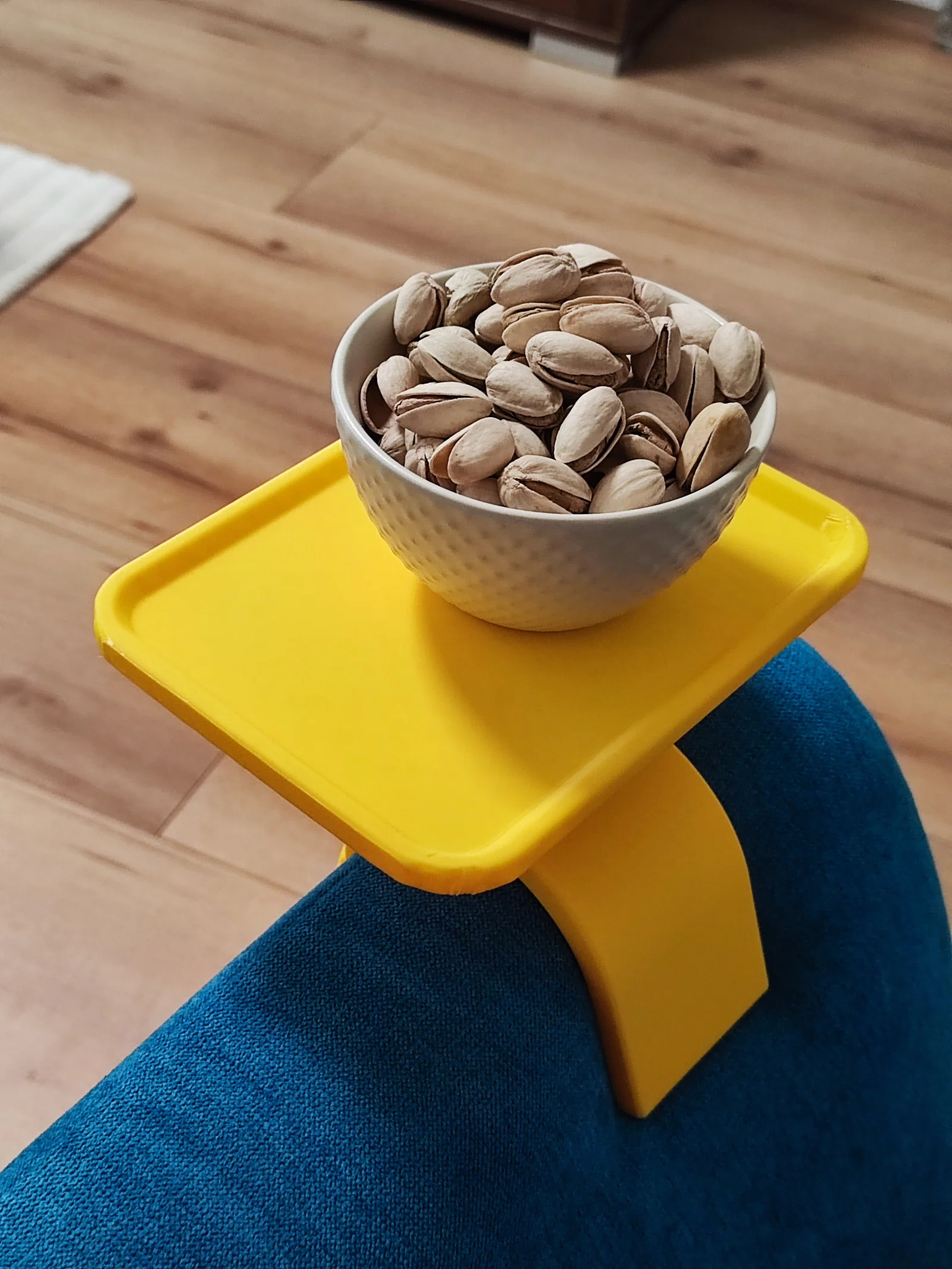

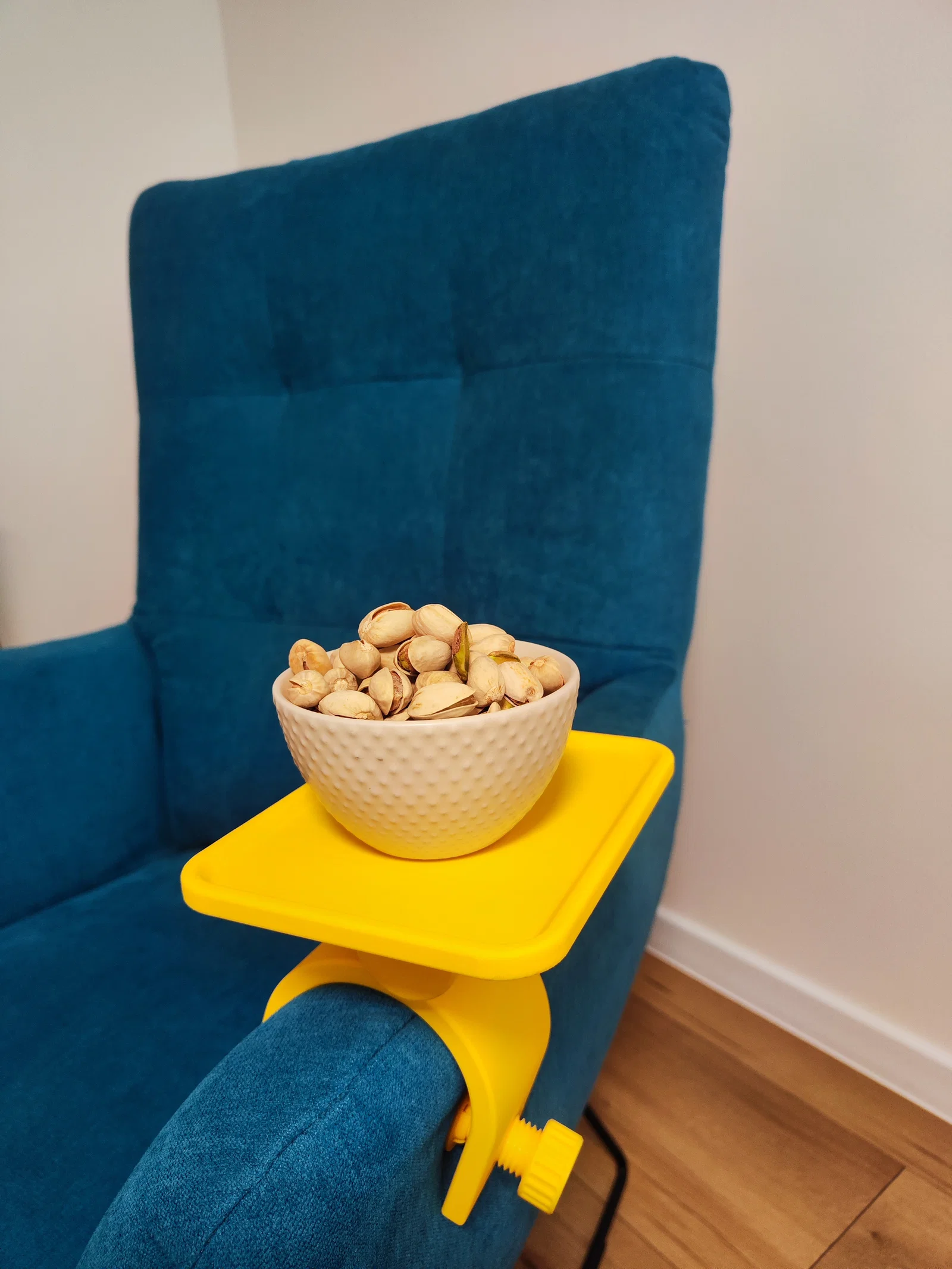

Bàn gắn tay vịn đã lắp xong, sẵn sàng sử dụng.

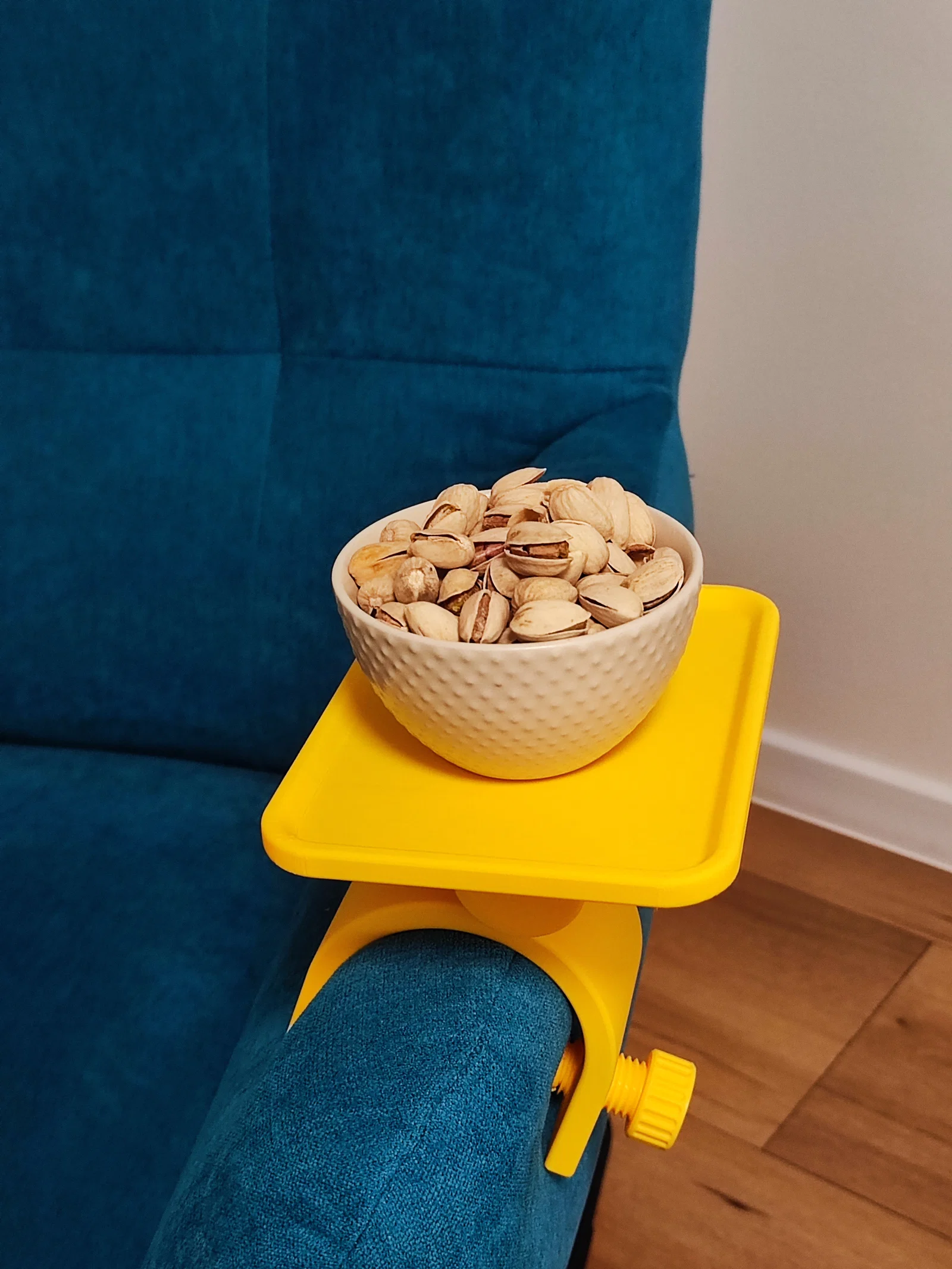

Chỉ cần trượt bàn lên tay vịn. Siết cố định bằng vít. Chỉnh cho mặt bàn về vị trí ngang rồi siết lại bằng vít. Dùng rất tiện.

In bằng PLA

Nozzle 0.4, layer height 0.2, infill Gyroid 25% (riêng phần mặt bàn infill Gyroid 8%)
