KALLAX RACK | Bản Mod Server Rack cho IKEA Kallax

Kallax Rack Mod

Một bản mod server rack dạng modular, thiết kế để vừa các ô tủ IKEA Kallax tiêu chuẩn. Không cần khoan!

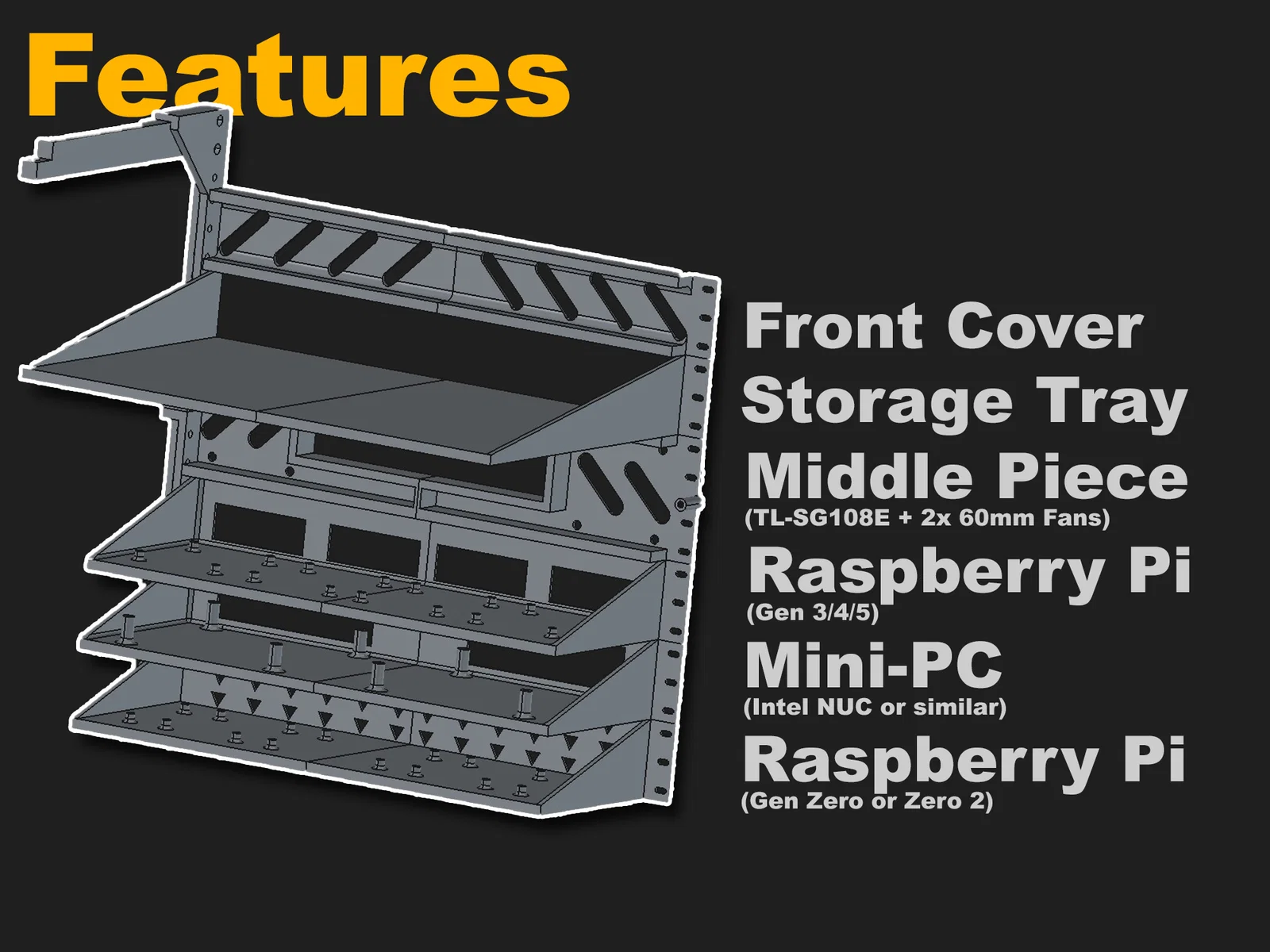

Tính năng

• In 3D được toàn bộ (không bao gồm ốc)

• Vừa với đa số khay in FDM

• Thiết kế modular

Danh sách vật tư (Bill of Materials)

• Ốc M3x6

• Tán ren cấy nhiệt M3 (M3 heat-set inserts)

Hướng dẫn In & Lắp ráp

Mình cố gắng làm quy trình lắp ráp đơn giản nhất có thể, nhưng tùy độ chính xác của máy in thì có thể sẽ bị lệch kích thước nhẹ khi lắp. Một số chi tiết có thể cần supports. Đã test với Overture PLA Professional.

Lưu ý: Miếng ở giữa lớn hơn các cụm rack đơn lẻ. Lý do là vì một ô Kallax không thể chia chính xác thành các đoạn 1U một cách dễ dàng.

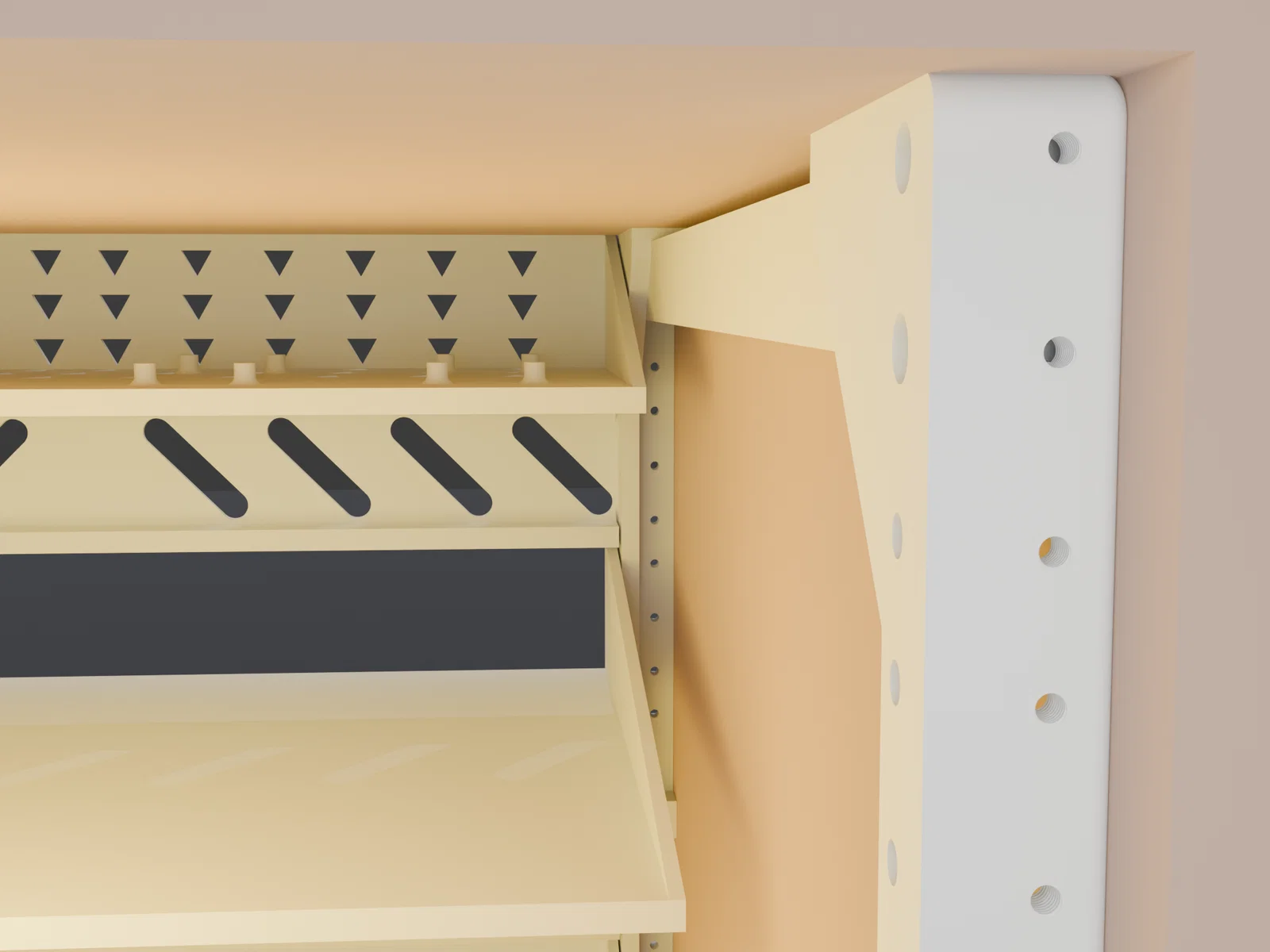

Khung (Frame)

Khay (Tray)

File tray_pin.stl là một nửa của chốt (pin). In 4 cái để ghép thành 2 chốt hoàn chỉnh. Không cần keo. Chỉ cần cắm từng cặp vào đúng các lỗ được thiết kế sẵn.

Các khay được thiết kế để hoán đổi qua lại. Bạn có thể phối nhiều mẫu khác nhau cho mỗi bên.

Ví dụ: nuc_tray_1.stl + pi_tray_2.stl

Khi lắp xong, thành phẩm sẽ trông примерно như vầy:

Kích thước (Measurements)

Dưới đây là các kích thước bạn có thể dùng để tự thiết kế các miếng insert cho rack của mình.

Khay (Tray)

Miếng giữa (Middle)

Đây là dự án thiết kế 3D “lớn” đầu tiên của mình. Mình vẫn đang học và cải thiện từng ngày. Nếu bạn gặp vấn đề gì khi in hoặc lắp ráp, cứ báo mình biết, mình sẽ cố gắng hỗ trợ.

Dự án này tốn khá nhiều thời gian và công sức. Nếu bạn thấy hữu ích và muốn ủng hộ mình, vui lòng để lại bình luận và đăng một bản make. Với mình điều đó ý nghĩa lắm! :)

Changelog

June 21, 2026 - Phát hành lần đầu
June 22, 2026 - Bổ sung kích thước cho miếng insert ở giữa
