Bộ khung giá đỡ và đế lắp mainboard cho MeshCore Repeater

Bộ giá đỡ và đế lắp đặt cho MeshCore Repeater

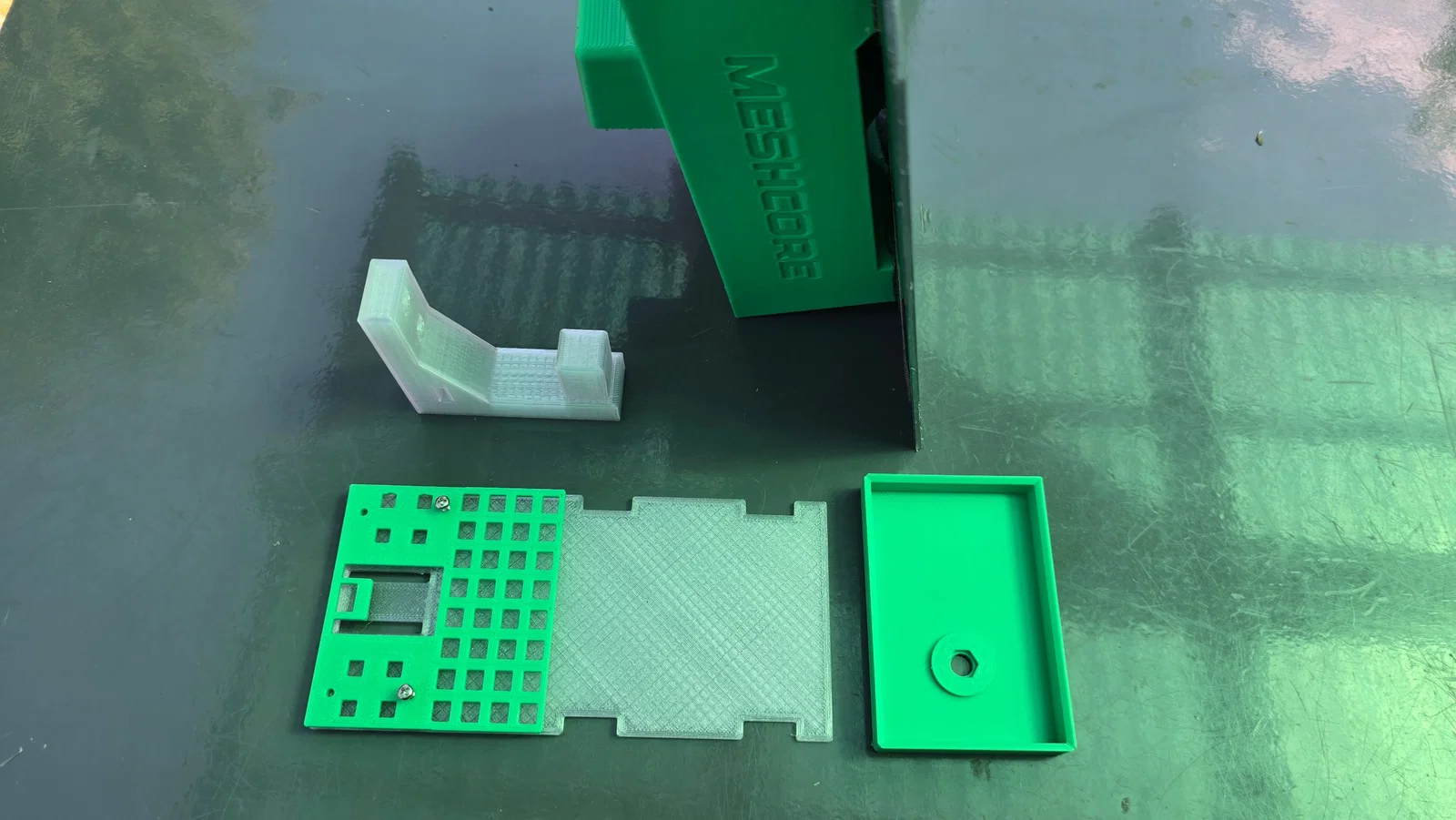

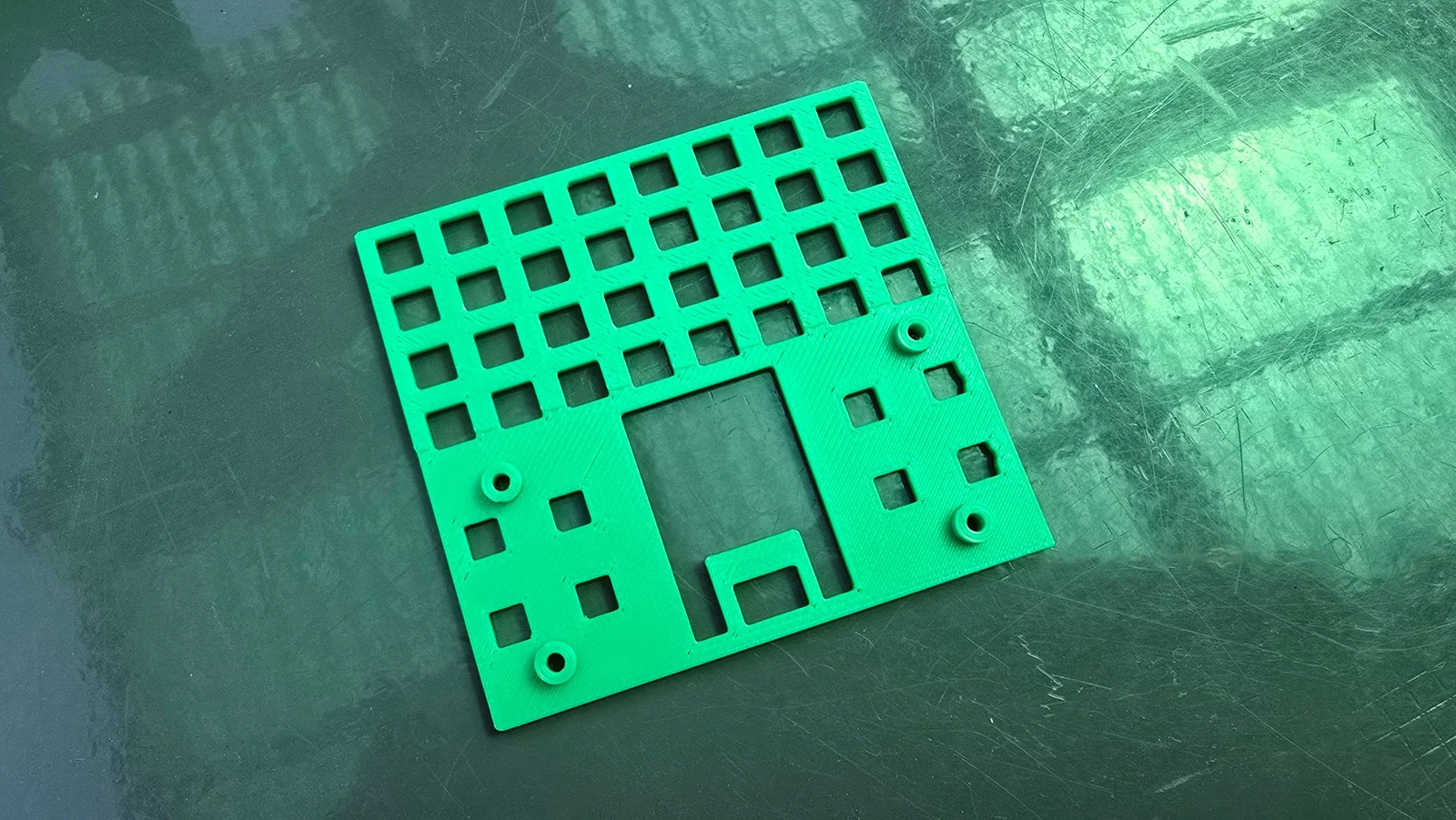

Đây là bộ phụ kiện in 3D được thiết kế chuyên biệt để tùy chỉnh và cố định các linh kiện điện tử bên trong hộp đựng MeshCore. Với thiết kế tinh gọn, bộ sản phẩm này cung cấp giải pháp lắp đặt an toàn cho các bảng mạch chính (mainboard) và các module mở rộng như Xiaa. Điểm cải tiến đáng giá nhất nằm ở phần đế có thiết kế dạng lưới, giúp bạn dễ dàng lắp thêm bộ sạc năng lượng mặt trời hoặc các linh kiện phụ trợ khác một cách linh hoạt mà không cần phải khoan đục thùng chứa.

Việc sử dụng bộ giá đỡ này giúp việc bố trí các thành phần bên trong trở nên khoa học và gọn gàng hơn hẳn. Các vị trí bắt vít được căn chỉnh chính xác, giúp bảng mạch nằm cố định, tránh tình trạng lỏng lẻo gây chập mạch hoặc hỏng hóc thiết bị trong quá trình vận hành lâu dài. Đây thực sự là lựa chọn tối ưu cho những ai đang muốn tự tay lắp ráp hoặc nâng cấp hệ thống MeshCore của riêng mình.

Một số lưu ý quan trọng khi in 3D bộ sản phẩm này:

• Chất liệu in: Nên chọn nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt tốt hơn, đặc biệt khi hệ thống hoạt động ngoài trời hoặc gần bộ sạc năng lượng mặt trời.
• Độ chắc chắn: Khuyến khích thiết lập phần infill từ 30-40% để đảm bảo các trụ bắt vít đủ độ cứng, không bị nứt vỡ khi siết ốc.
• Độ phân giải layer: In ở layer height 0.2mm là đủ để đạt sự cân bằng giữa độ chi tiết của các lỗ bắt vít và tốc độ in.
• Hướng in: Đặt mặt phẳng lớn của đế lưới xuống bàn in để đảm bảo các chi tiết lưới không cần sử dụng nhiều support, giúp bề mặt sau khi in sạch đẹp hơn.
• Kiểm tra thực tế: Hãy đo đạc lại khoảng cách giữa các lỗ bắt vít trên linh kiện thực tế của bạn trước khi in hàng loạt để đảm bảo sự tương thích chính xác nhất.
• Tối ưu hóa: Phần lưới không chỉ để trang trí mà còn giúp tản nhiệt thụ động tốt hơn cho các bo mạch bên trong, hãy giữ các khoảng trống này thông thoáng khi lắp đặt thiết bị.
