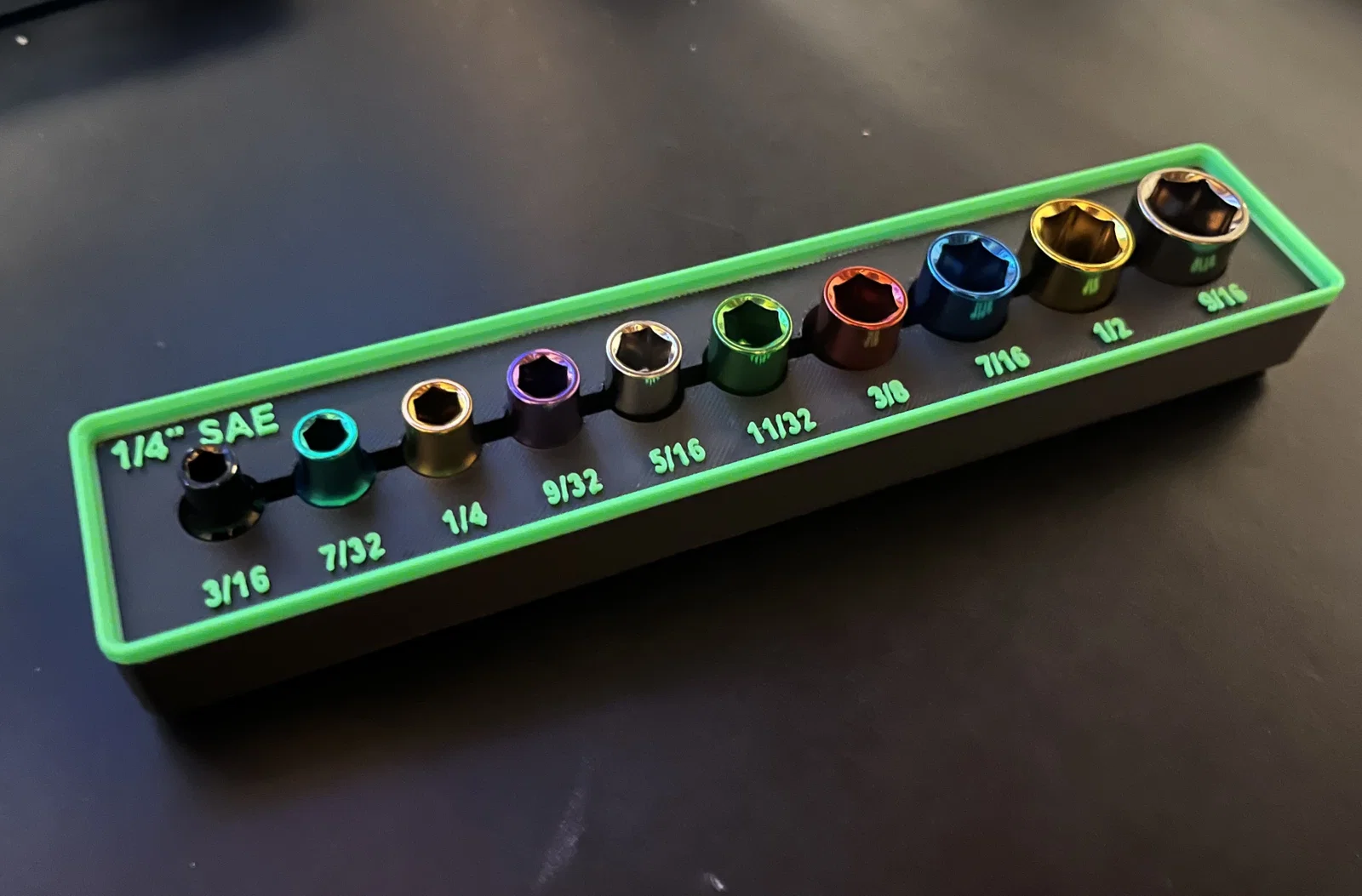

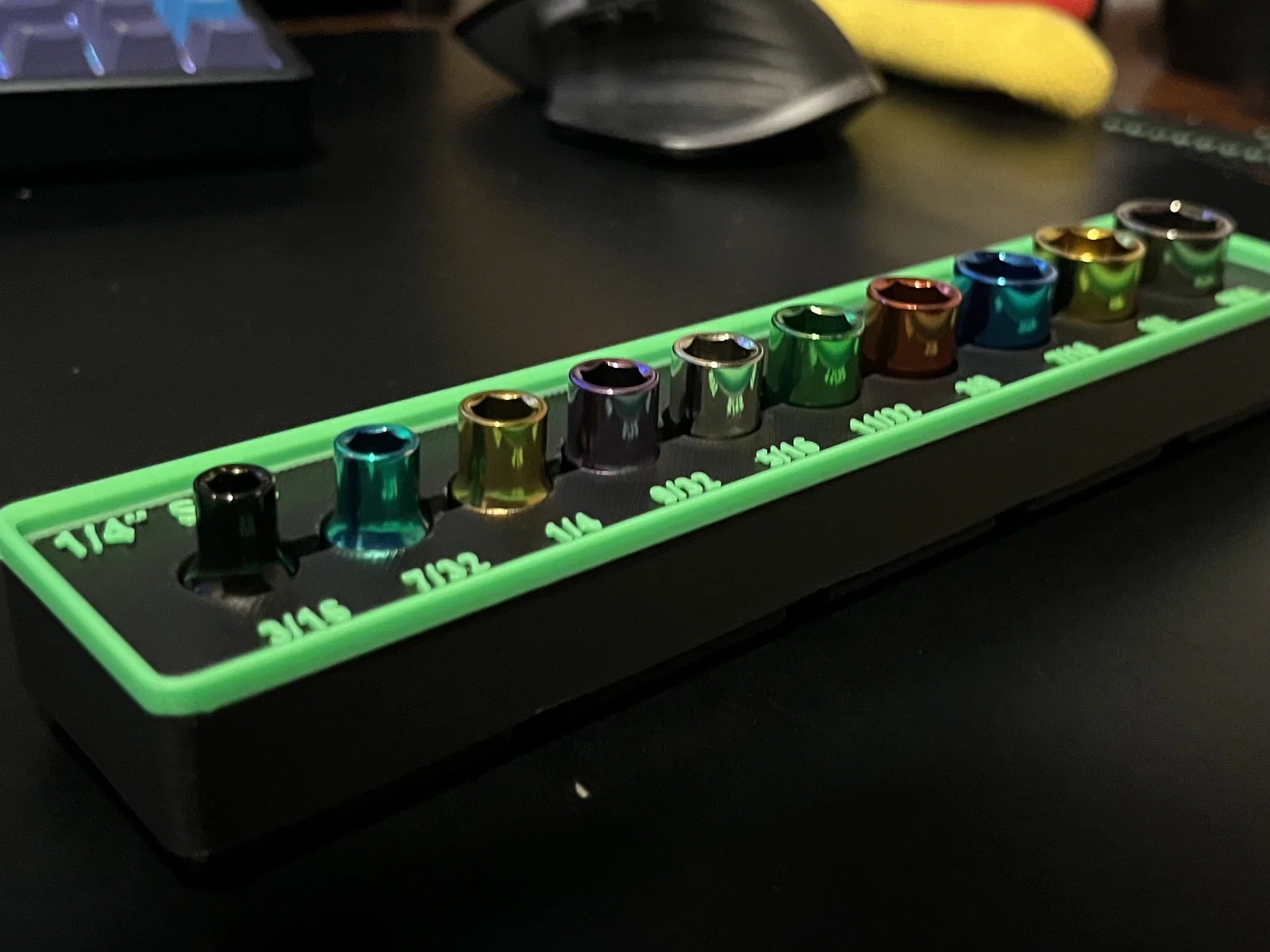

Khay đựng đầu khẩu Gridfinity 1/4" SAE cho bộ Pittsburgh Pro (Harbor Freight 67863)

Được thiết kế từ đầu để mang lại sự ngăn nắp, bền bỉ cho hộp đồ nghề bằng hệ thống Gridfinity.

Mẫu này lấy cảm hứng từ các thiết kế tổ chức dụng cụ tuyệt vời của RobNordic, nhưng mọi kích thước, độ vừa vặn và tính năng đều được mình tự thiết kế hoàn toàn mới dựa trên các công cụ và cách làm việc của riêng mình.

Các tính năng:

• Chiều cao chuẩn 3U Gridfinity
• Kích thước đế 1x5 Gridfinity
• Có gờ để xếp chồng tương thích với Gridfinity
• Thiết kế không cần dùng nam châm
• Được tối ưu cho việc sử dụng hộp đồ nghề thực tế
• Chữ nổi 1mm cho tiêu đề và nhãn dán

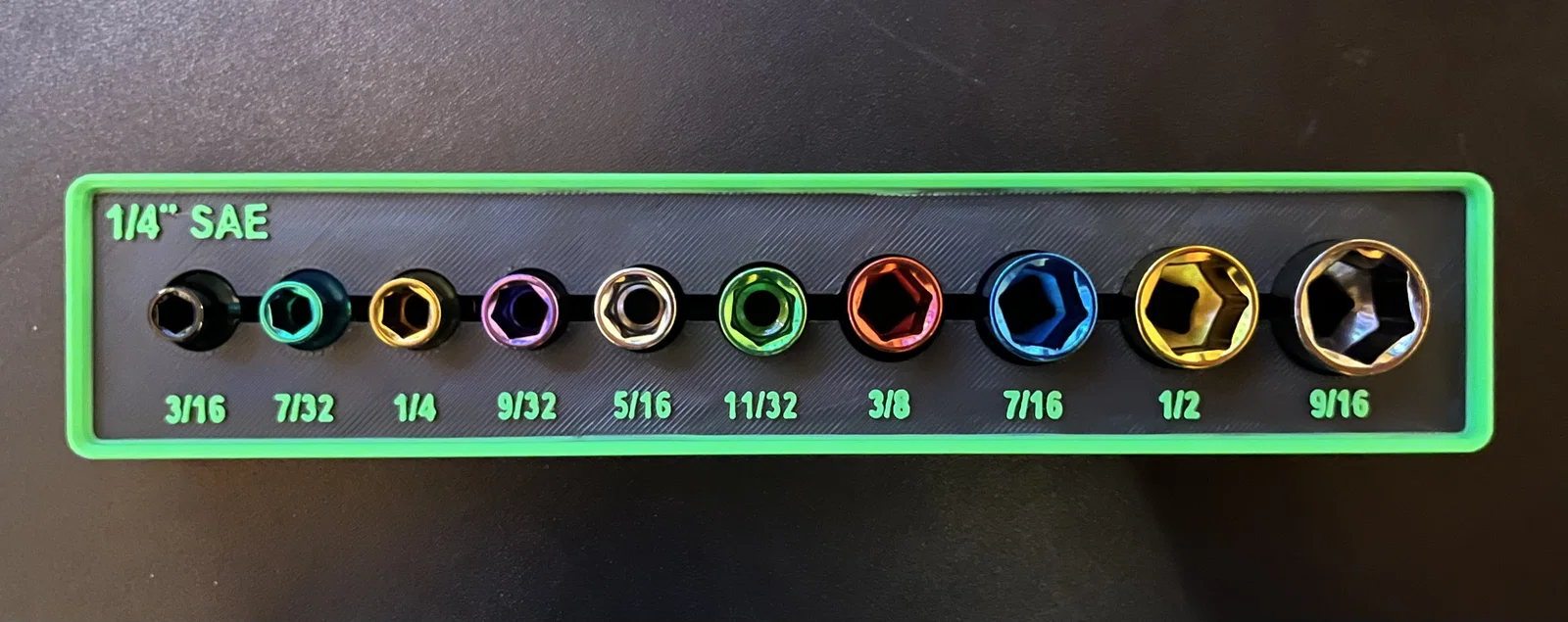

• Các kích thước đầu khẩu (socket) được dán nhãn giúp nhận diện nhanh chóng

Mình cố tình chọn cách thiết kế không dùng nam châm để giúp việc in ấn đơn giản hơn, giảm chi phí linh kiện, đồng thời giúp bạn dễ dàng di chuyển, tùy biến (remix) và in lại khi cần.

Giá đỡ này được thiết kế riêng cho bộ đầu khẩu Pittsburgh Pro 1/4" SAE Color-Coded (SKU 67863) từ Harbor Freight.

Bộ tổ chức này cung cấp không gian lưu trữ chuyên biệt cho từng đầu khẩu, trong khi vẫn duy trì kích thước nhỏ gọn 1x5, tích hợp hoàn hảo vào hệ thống Gridfinity trong hộp đồ nghề của bạn.

Đôi lời về dự án:

Mình vẫn còn đang ở giai đoạn đầu của hành trình thiết kế 3D, và bộ sưu tập này là một trải nghiệm học hỏi rất lớn đối với mình. Tất cả các mẫu này đều được thiết kế trên iPad bằng phiên bản miễn phí của Shapr3D. Vì hạn chế của bản miễn phí nên hiện tại mình chưa thể xuất file STEP; hy vọng sẽ sớm nâng cấp trong tương lai khi mình tiếp tục xây dựng hệ sinh thái này.

Tuy nhiên, mình đã dành rất nhiều thời gian để đảm bảo các bộ tổ chức này thực dụng, dễ in và nhất quán trong toàn bộ bộ sưu tập.

Lưu ý khi in:

• In rất tốt với nhựa PLA hoặc PETG
• Không cần hỗ trợ (supports) hay vành (brim)
• Khuyên dùng chiều cao lớp in (layer height) 0.2 mm
• Khuyên dùng 3–4 lớp tường (walls) để đảm bảo độ bền
• In infill kiểu Lightning 10% để tiết kiệm thời gian và nhựa

Nếu bạn đã in thử, mình rất mong được nhìn thấy thành quả và các bản tùy biến của bạn. Mình đang xây dựng một hệ sinh thái tổ chức dụng cụ đầy đủ, đồng bộ về kích thước và phong cách cho toàn bộ bộ sưu tập.
