Breacher - Phiên bản linh kiện hệ mét (Metric Hardware)

Đây là bản cải tiến của mẫu Breacher dành cho các loại linh kiện theo hệ mét (metric). Ngoài ra, bản này còn đi kèm với bản độ thẩm mỹ "exothermic" từ @Frutiger_3662133.

Linh kiện (Hardware)

• Lò xo chính: OD 22mm, đường kính dây 2mm, dài ~140mm.
• Ống đẩy (Plunger tube) + ống chứa đạn (magazine tube): ID 35mm, OD 38mm, dài ~149mm + 330mm (ống đẩy gốc dài ~145mm, nhưng với mình thì hơi ngắn - ống không chạm tới lẫy bi khi kéo tay cầm nạp đạn hết cỡ).
• Gioăng cao su nhỏ (x2): ID 15.6mm, dày 1.78mm (cùng kích thước với bản gốc nhưng tính theo mm, loại này khá phổ biến).
• Gioăng cao su lớn (x2): ID 30mm, dày 2.5mm.
• Đệm plunger (xem BOM gốc). Bất kỳ kích thước tương tự nào cũng dùng được, hoặc có thể đúc từ silicone 2 thành phần (file khuôn đính kèm trong thư mục stl_extra).
• Heat-set inserts lớn (x4, cho thanh ren): M4x8x6.
• Heat-set inserts nhỏ (x10 + 3): M3x6x5. Cần 10 cái (PlungerCap chỉ cần 3 + 3 cái tùy chọn cho phần match saver).
• Ốc và vòng đệm:
  • Ốc tán có vành (flange nut) DIN 6923 M4 (x2) - dùng cho EjectionPort_Back, quay phần vành ra ngoài. Ốc M4 nhỏ hơn chuẩn 8-32 của BOM gốc, nên mình dùng vành để tăng diện tích tiếp xúc và giảm áp lực lên nhựa.
  • Ốc lục giác DIN 934 M4 (x6).
  • Vòng đệm mỏng DIN 433 M4 (x6) - dùng kèm với ốc lục giác.
• Thanh ren: M4, dài 2x203mm + 2x305mm + 2x394mm.
• Chốt trụ (dowel pin) M6x20 (x2): dùng thay cho miếng đệm nylon ở cò và cần giữ (sear).
• Vít tự khai thác (self-tapping) M3x10 cho nhựa (x50? + 2). Đầu chìm, đuôi phẳng. Dùng thay cho vít nhỏ #4. Thêm 2 cái nếu bạn không tìm được vít ngắn hơn (M3x6).
• Lò xo kéo: OD 6mm, dày dây 0.6mm, dài 25mm.
• Lò xo nhỏ (x6): OD 4mm, dày dây 0.4mm, dài 15mm.
• Lò xo lớn (x4*): OD 6mm, dày dây 0.6mm, dài 15mm. Xem lưu ý bên dưới.
• Lò xo lớn loại yếu hơn (x4*): OD 6mm, dày dây 0.5mm, dài 15mm. Xem lưu ý bên dưới.
• Lò xo ống chứa đạn: Mình không tìm được loại phổ thông tương thích. Nếu bạn không ở Mỹ và không mua được lò xo FoamBlast, AK Blaster Mod có bán lẻ những loại này.
• Linh kiện từ BOM gốc: Ball detent 6x7mm, vòng bi POM 623 3x10x4mm (x4), vít đầu chìm M3x12 (x12), M3x16 (x7), M3x20 (x3), M3x25 (x5), M3x30 (x3+), M3x50 (x12).

Điều chỉnh lò xo

Mình thấy lò xo lớn ở bộ phận extractor và shell stop hơi cứng (dù cùng kích thước với BOM gốc). Vỏ đạn thỉnh thoảng bị kẹt trong băng đạn, extractor cần quá nhiều lực để bám vào vỏ (làm mình bị gãy vài vỏ đạn và mặt bolt). Thay bằng lò xo yếu hơn (dây 0.5mm) đã giải quyết được vấn đề. Mình không thay lò xo dưới sear, nhưng bạn có thể dùng loại yếu hơn nếu không muốn mua cả bịch lò xo 0.6mm chỉ để dùng 1 cái.

Các bộ phận không thay đổi (Lấy file STL từ bản gốc)

• Ray Picatinny, miệng nòng (Muzzle), các phần nối ống ren, follower băng đạn, PlungerCap, Lifter, con lăn Lifter, Ejector, Extractor, PlungerHead_B, PlungerRod, Catch, PlungerGuide, StockButt.

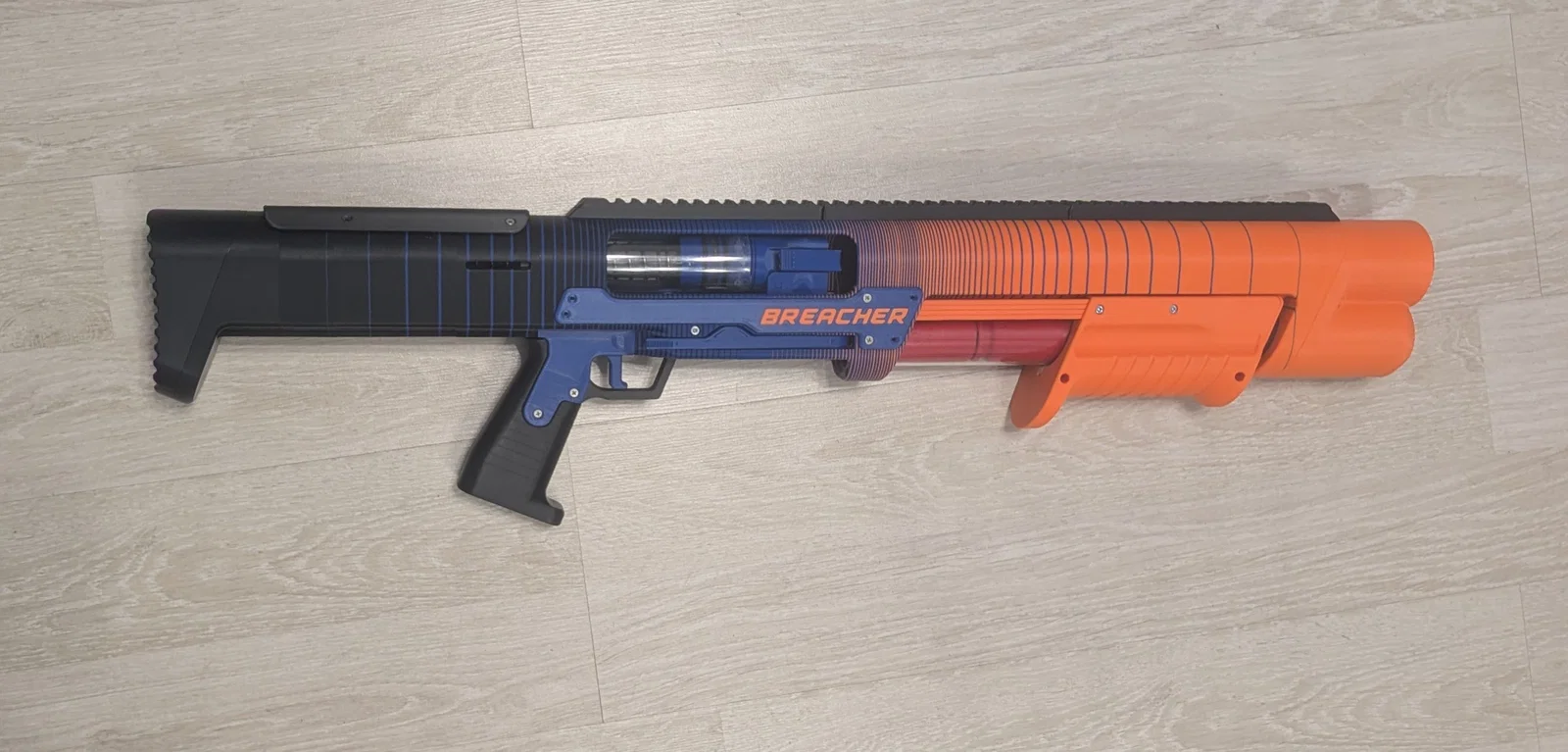

Bản độ Exothermic cho linh kiện hệ mét

Mình rất thích thẩm mỹ của bản remix từ @Frutiger_3662133 nhưng mình không rành Rhino 3D. Vì vậy, mình quyết định tái tạo bản độ này cho hệ mét trên FreeCAD.

Cách sử dụng

Nếu dùng Bambu Studio, bạn có thể dùng file 3mf cung cấp sẵn.

Nếu dùng slicer khác, hãy import file .step từ thư mục exothermic_parts. Mỗi file chứa 2 phần: bộ phận chính và các lát cắt màu phụ. Hãy chọn phần lát cắt và chuyển thành "modifier", sau đó chọn loại nhựa khác cho phần đó.

Chi tiết

Các script tạo lát cắt nằm trong exo_scripts.zip. gen_arithmetic.py tạo ranh giới cho các lát cắt, còn make_slices.py khi import vào FreeCAD sẽ tạo ra các lát cắt đó.
