Vỏ gắn góc tường cho cảm biến PIR và ESP32
- Lượt tải
- 1
- Lượt thích
- 4
- Lượt coi
- 82
- Bản remix
- 0
- Bình luận
- 0
File 2 107,5 KB
- Corner_Pir_v3.2_-_case_1781227304.stlSTL · 69,5 KB
- Corner_Pir_v3.2_-_wallmount_1781227305.stlSTL · 38 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #402122
- Danh mục
- Mỹ Thuật
- Ngày đăng
- Giấy phép
- GPL v3.0 — Giấy phép Công cộng GNU
Mô tả
Mẫu thiết kế này là một vỏ bảo vệ có thể gắn ở góc tường dành cho cảm biến PIR HW-416a và các loại cảm biến khác có kích thước tương tự.

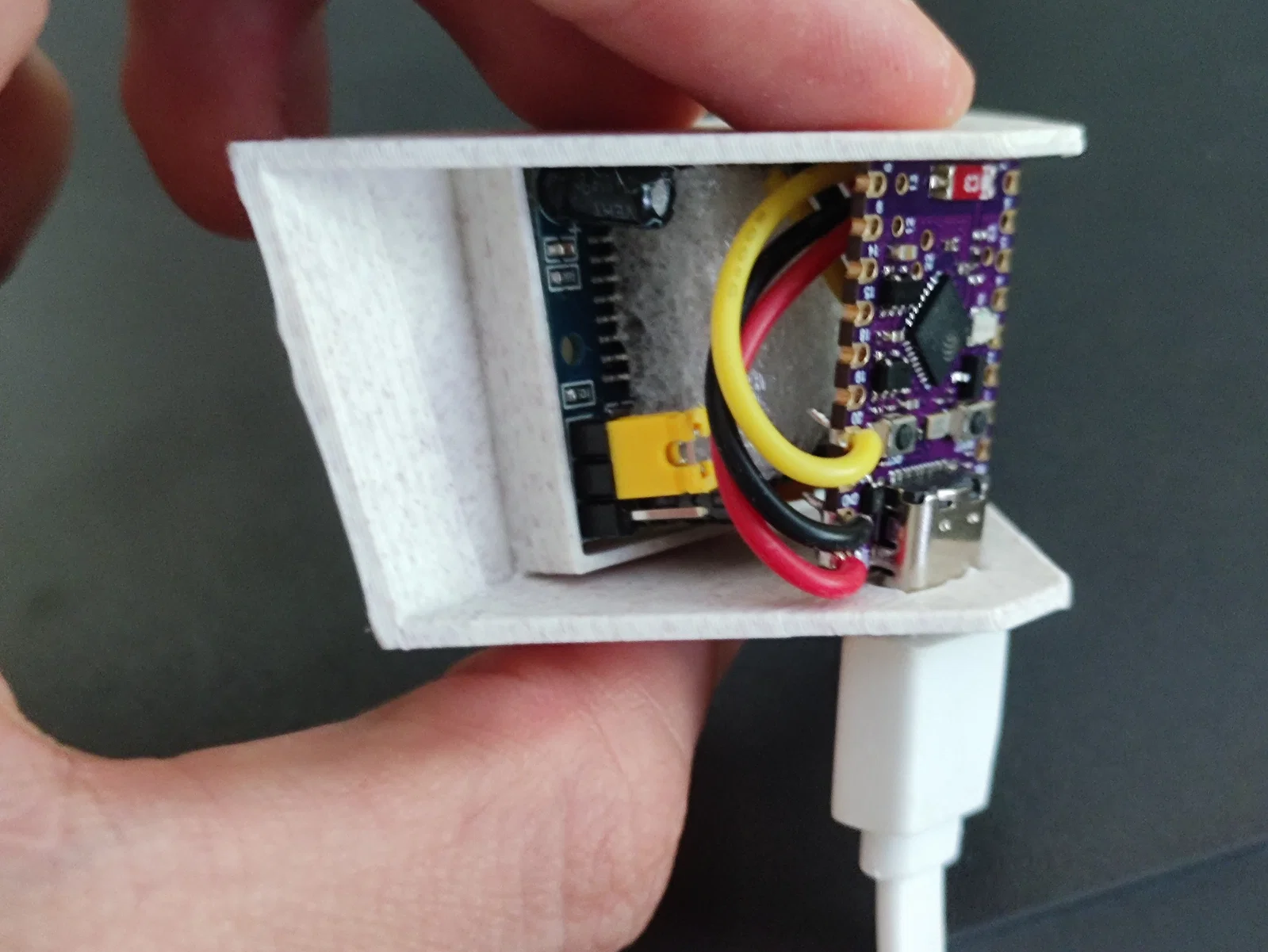

Phần vỏ này vừa vặn với mạch ESP32 Supermini, bạn có thể gắn nó ngay phía sau cảm biến PIR. Lời khuyên cho bạn là nên tắt các đèn LED nhấp nháy trên mạch ESP vì theo kinh nghiệm của mình, ánh sáng nhấp nháy có thể gây nhiễu và kích hoạt cảm biến PIR. Bạn cũng có thể dùng vật gì đó để che đèn LED lại.

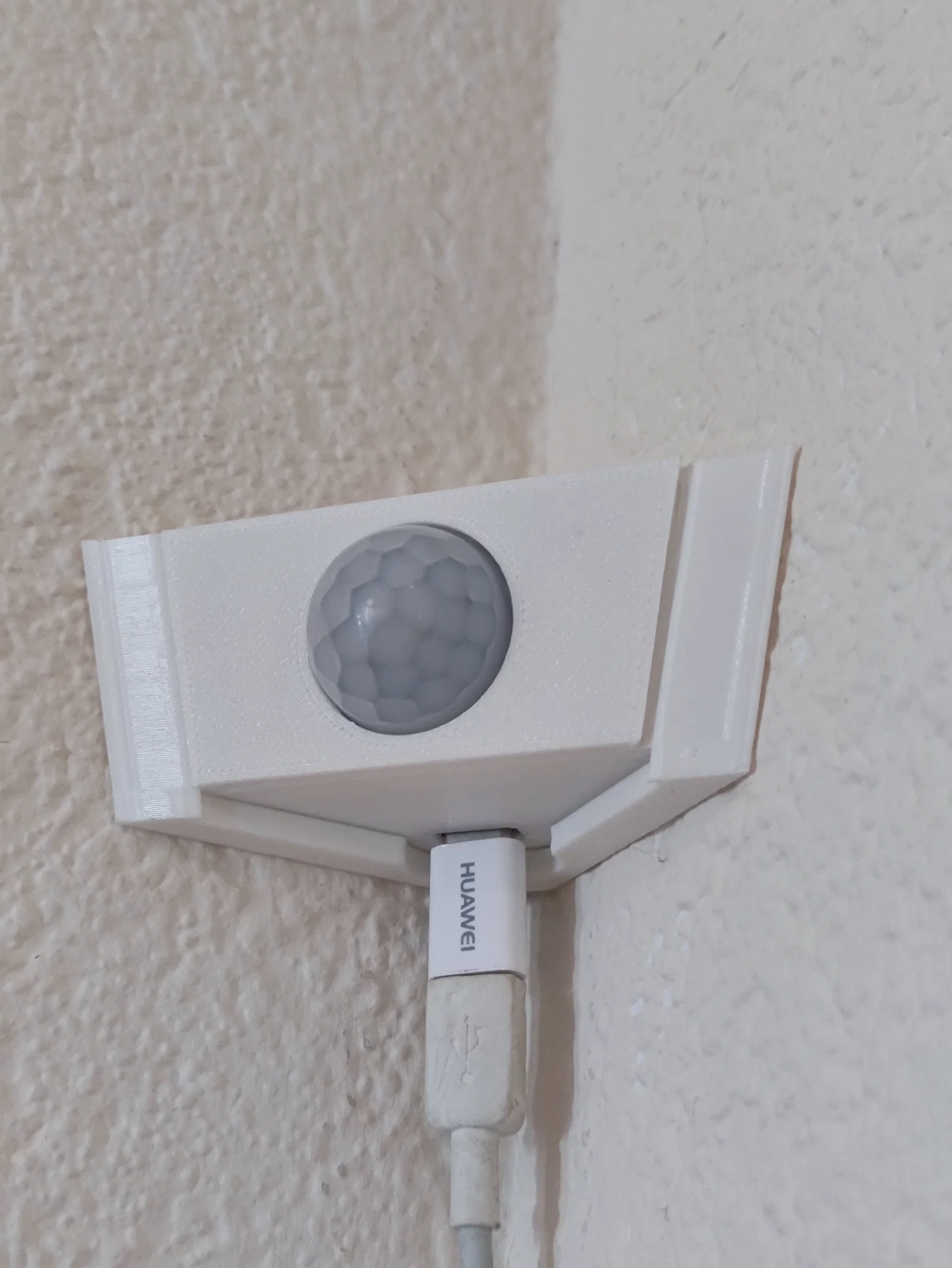

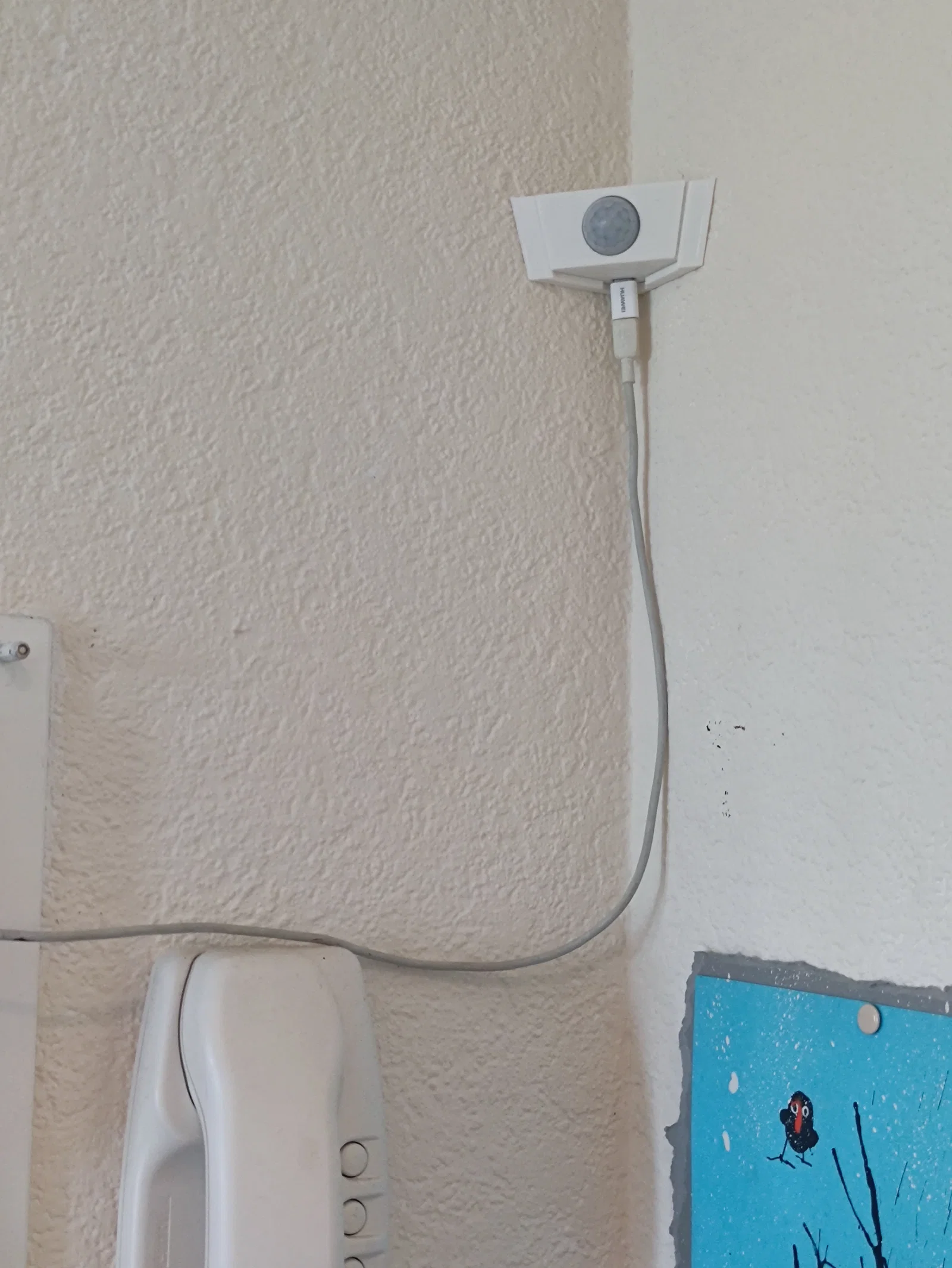

Khi gắn ở góc tường, cảm biến PIR sẽ được nghiêng một góc 10 độ hướng xuống sàn nhà. Vì cảm biến PIR có góc quét rộng hơn 90 độ nên thiết kế này cực kỳ hiệu quả khi dùng cho các khu vực hành lang.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 107,5 KB
- File lớn nhất
- 69,5 KB
