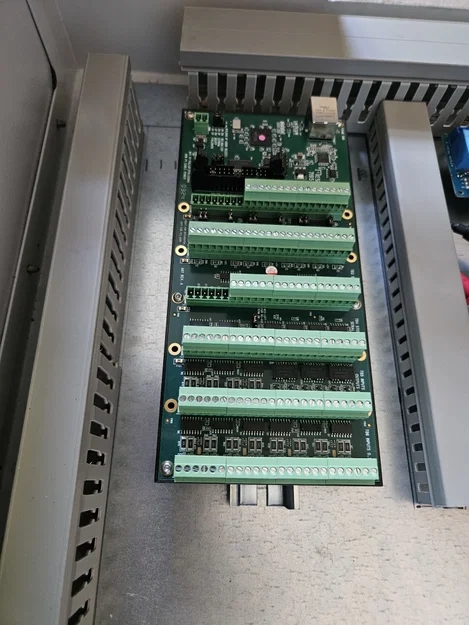

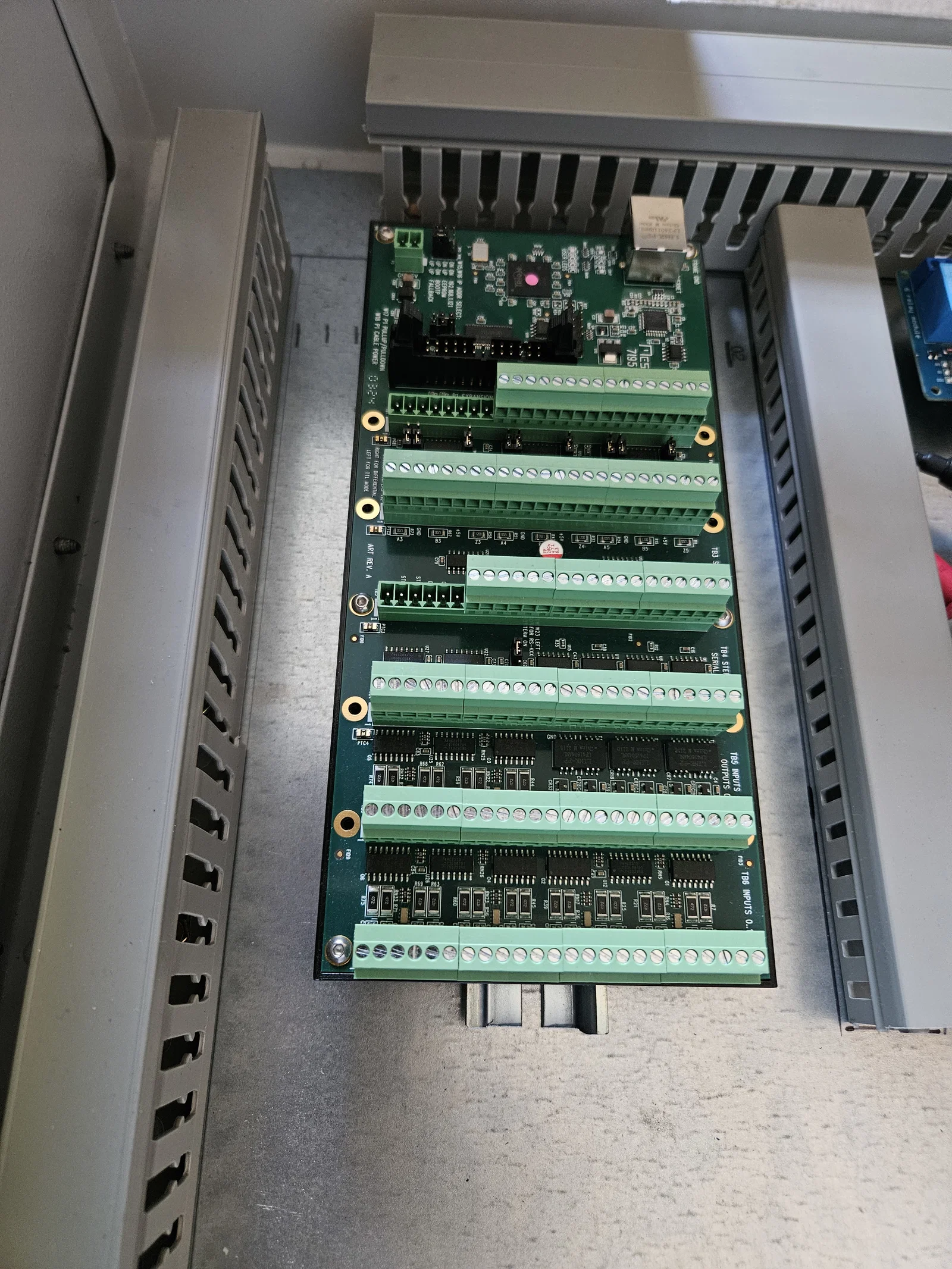

Bộ đế gắn DIN Rail cho board điều khiển Mesa 7I95T chuyên dụng

Đế gắn DIN Rail cho bo mạch điều khiển Mesa 7I95T

Nếu bạn đang làm việc với các hệ thống tự động hóa sử dụng board điều khiển Mesa 7I95T thì việc lắp đặt gọn gàng trong tủ điện là cực kỳ quan trọng. Bộ khung (mount) này được thiết kế chuyên dụng để giúp bạn cố định board mạch trực tiếp lên thanh ray DIN tiêu chuẩn một cách chắc chắn và chuyên nghiệp. Với thiết kế tối ưu, bạn có thể dễ dàng quản lý dây dẫn và bảo vệ thiết bị khỏi các rung động không mong muốn trong môi trường công nghiệp.

Sản phẩm bao gồm một đế gắn chính và các ngàm kẹp DIN rail đi kèm, giúp việc lắp đặt trở nên nhanh chóng mà không cần chế cháo phức tạp. Bạn có thể tận dụng các lỗ bắt vít có sẵn để cố định board mạch một cách an toàn. Bộ khung này không chỉ giúp không gian làm việc của bạn trông gọn gàng hơn mà còn tạo ra sự ổn định tuyệt đối cho board Mesa 7I95T khi hệ thống vận hành liên tục.

Đặc điểm và lưu ý khi thực hiện in 3D bộ khung này:

• Bộ sản phẩm bao gồm: 1 đế chính, 2 ngàm kẹp DIN rail, 4 ốc M3 DIN7380 và 4 tán cấy nhiệt (heat set inserts) M3 để đảm bảo độ bền.
• Cần chuẩn bị thêm 14 ốc vít M3 để cố định board mạch vào đế nhựa, giúp bo mạch bám chắc vào khung in.
• Khi in 3D, khuyến khích sử dụng vật liệu PETG hoặc ABS để chịu được nhiệt độ và áp lực trong tủ điện, tránh dùng PLA vì dễ bị biến dạng theo thời gian.
• Thiết lập thông số in: nên chọn độ dày tường (wall thickness) từ 3-4 lớp trở lên và mật độ lấp đầy (infill) khoảng 40% dạng lưới để đảm bảo khung đủ độ cứng vững.
• Đảm bảo các lỗ bắt vít được in chính xác để việc lắp tán cấy nhiệt diễn ra suôn sẻ, không làm nứt lớp nhựa xung quanh.
• Lưu ý: Kiểm tra kích thước thanh DIN trong tủ điện của bạn trước khi lắp để đảm bảo các ngàm kẹp vừa khít, tránh tình trạng lỏng lẻo gây chập mạch thiết bị.

Hy vọng giải pháp này sẽ hỗ trợ bạn đắc lực trong việc nâng cấp hệ thống điều khiển của mình. Sự kết hợp giữa khả năng in 3D linh hoạt và phần cứng công nghiệp như Mesa 7I95T sẽ mang lại trải nghiệm lắp đặt rất hiệu quả.
