The Lanboy - Vỏ case di động cho máy arcade BC250

Giới thiệu

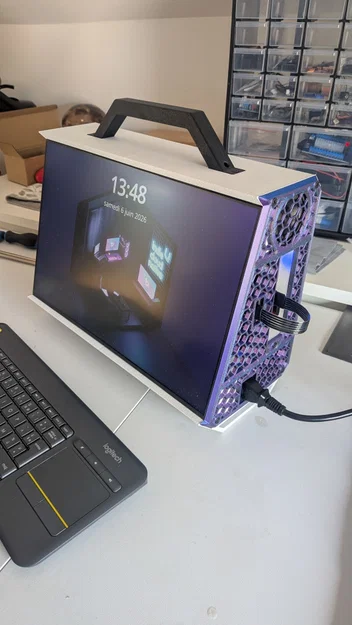

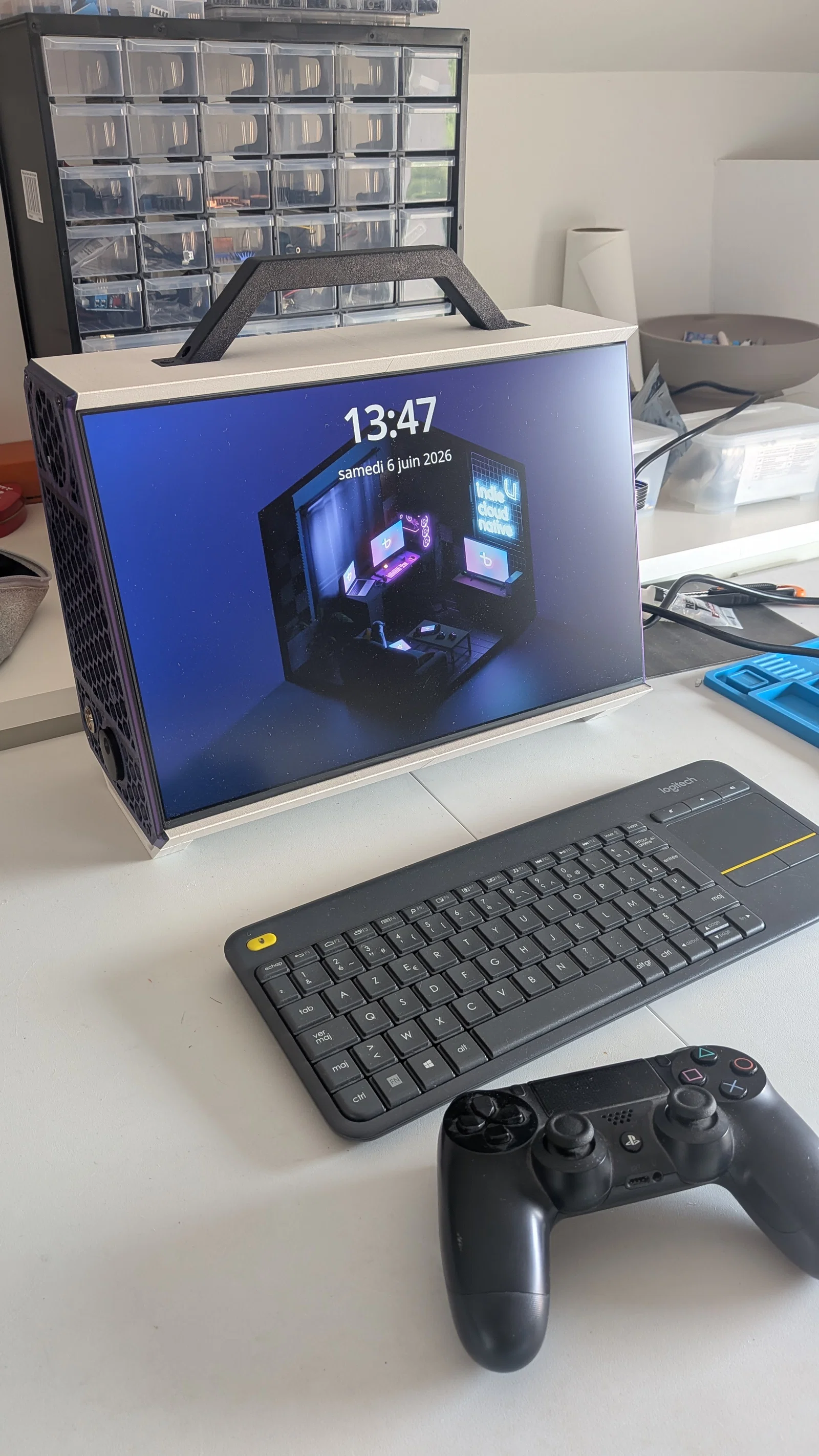

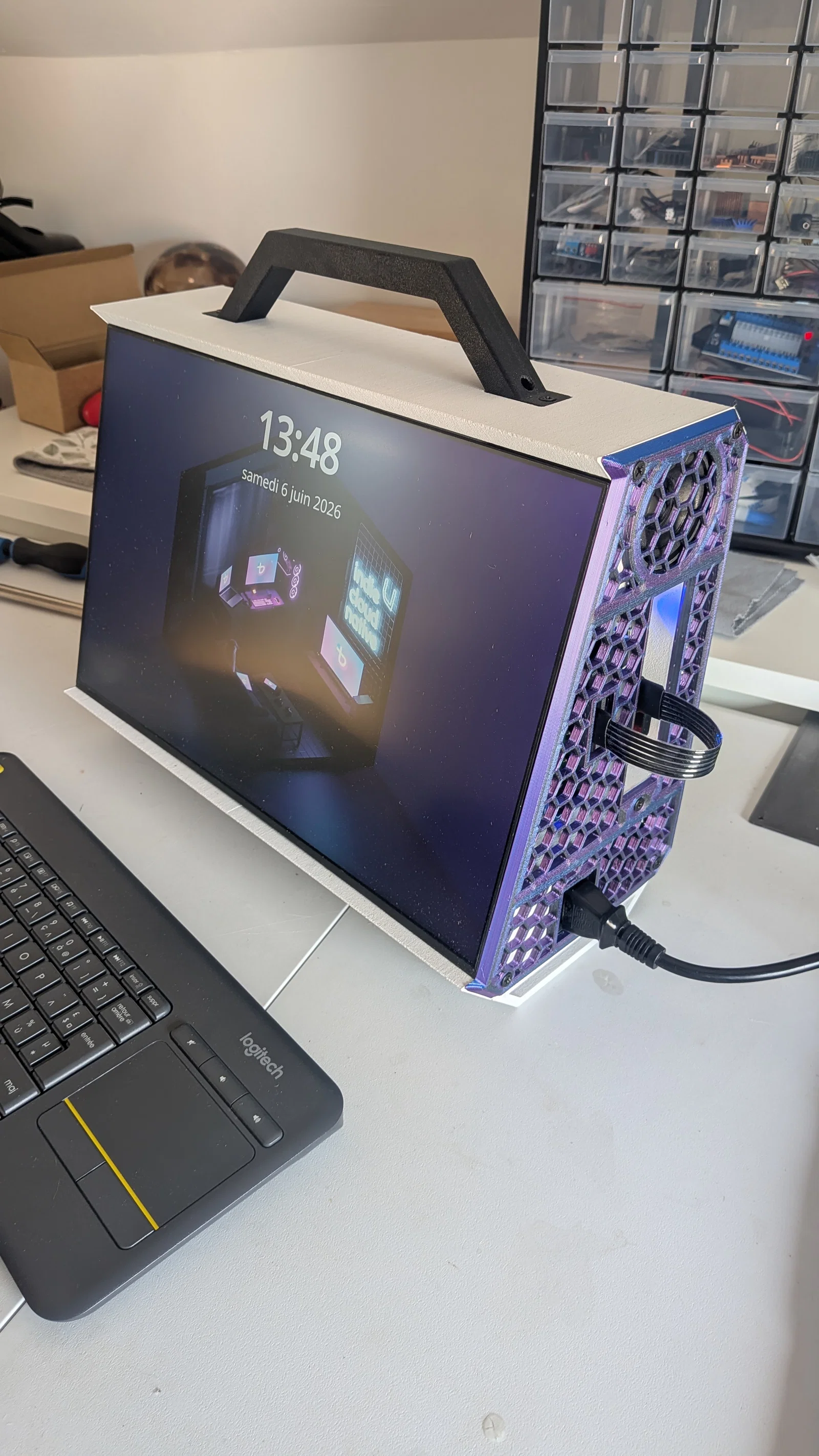

Để thử thách bản thân, mình đã thiết kế một chiếc vỏ case di động cho chiếc BC250 của mình. Case này được trang bị màn hình phẳng 16 inch và hệ thống âm thanh qua hai loa toàn dải 2 inch.

Dự án này nhận được khá nhiều sự quan tâm và mọi người cứ hỏi mình về chi tiết cách thực hiện. Nên mình quyết định chia sẻ các file in và danh sách linh kiện ở đây.

Lưu ý rằng bản dựng này đã trải qua nhiều lần làm nguyên mẫu (prototype). Dù vẫn còn vài điểm nhỏ mình muốn làm khác đi, nhưng đây là một dự án hoàn thiện, không cần phải khoan, chà nhám hay cắt gọt gì cả.

Danh sách linh kiện

• Board : BC250 với các cánh tản nhiệt hở (open fins)
• PSU : Metalfish 300W (dư dả hơn cũng được nhưng không bắt buộc, hệ thống sẽ bắt đầu giảm hiệu năng ở mức khoảng 150w)
• Màn hình LCD : https://fr.aliexpress.com/item/1005008638649167.html
• Board chuyển đổi ATX : https://www.amazon.fr/dp/B0834RNJX5
• Adapter & cáp eDisplayPort : https://fr.aliexpress.com/item/1005006351527252.html
• Bộ khuếch đại âm thanh USB (Amp) : https://fr.aliexpress.com/item/1005006165611859.html
• Loa toàn dải 2 inch : https://fr.aliexpress.com/item/1005006957225238.html
• Nút nguồn nhấn giữ (Latching) : https://www.amazon.fr/dp/B07QP6WY7R

Đầu nối (Connectors)

• Cáp DisplayPort Loop (P5B - P5A 10cm) : https://fr.aliexpress.com/item/1005011540087561.html
• 1 x đầu nối nguồn góc : https://fr.aliexpress.com/item/1005007511272892.html
• 1 x đầu nối USB 180° : https://www.amazon.fr/dp/B0BZ4M7FYH
• Đầu nối âm thanh : https://www.amazon.fr/dp/B0B7G7VNRF
