Bộ điều chỉnh chiều cao V2 cho Cadac Carri Chef 2

Mình không hài lòng lắm với bản Höhenverstellung V1, nên đây là bản V2 hoàn thiện hơn.

Phiên bản này có thể để nguyên trên bếp nướng, giúp bếp đứng vững chãi hơn, tiết kiệm vật liệu in, đồng thời ổn định và dễ thao tác hơn nhiều. Mọi người góp ý thoải mái nhé!

Các phụ kiện cần chuẩn bị:

• 1x Bulông M10x80 đầu lục giác
• 2x Đai ốc M10
• 1x Bulông M5x20
• 1x Đai ốc M5

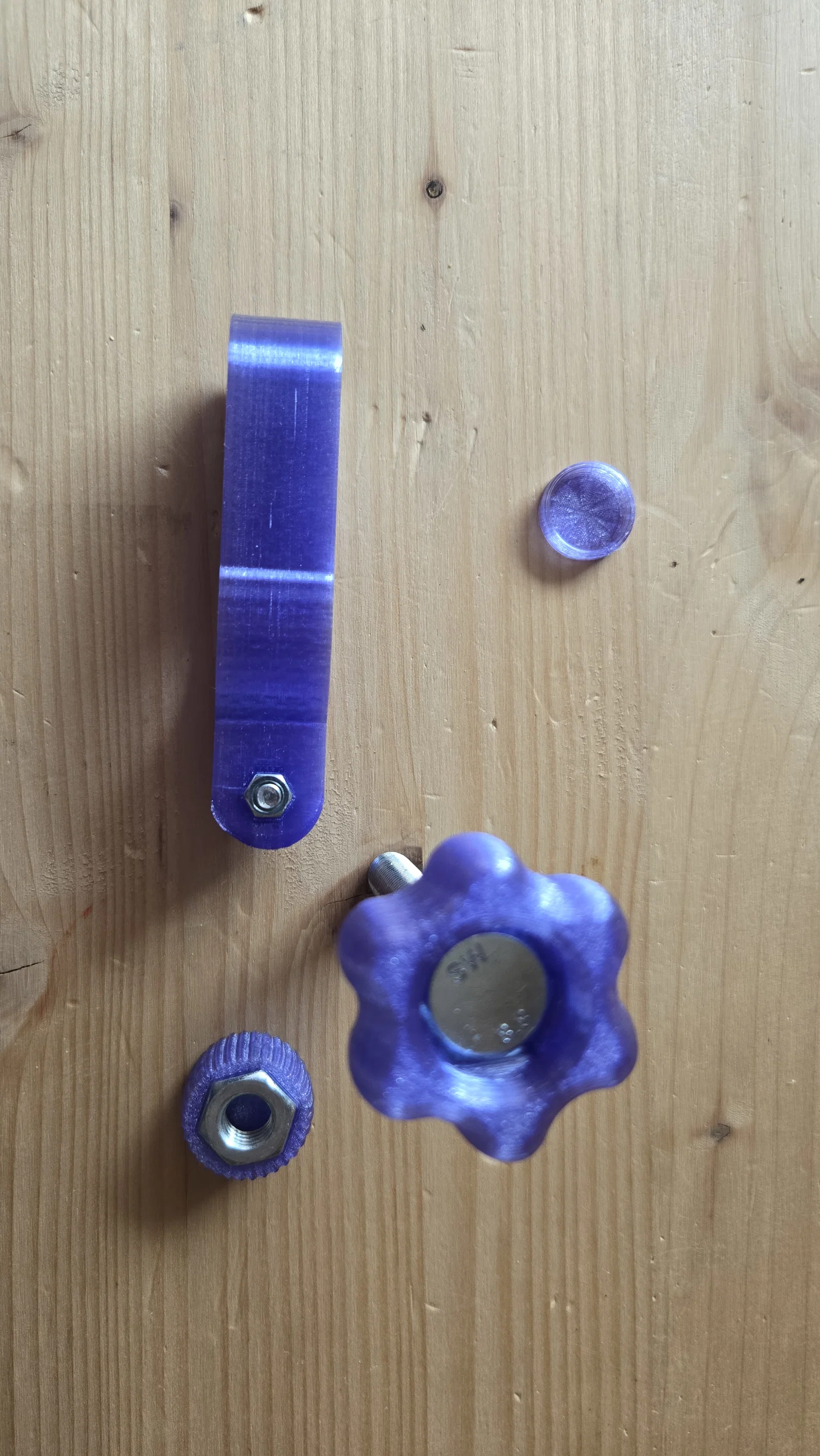

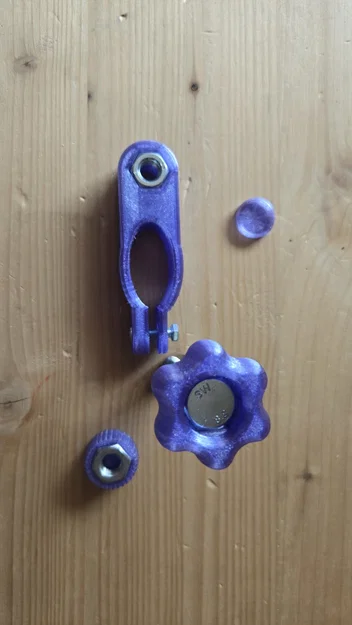

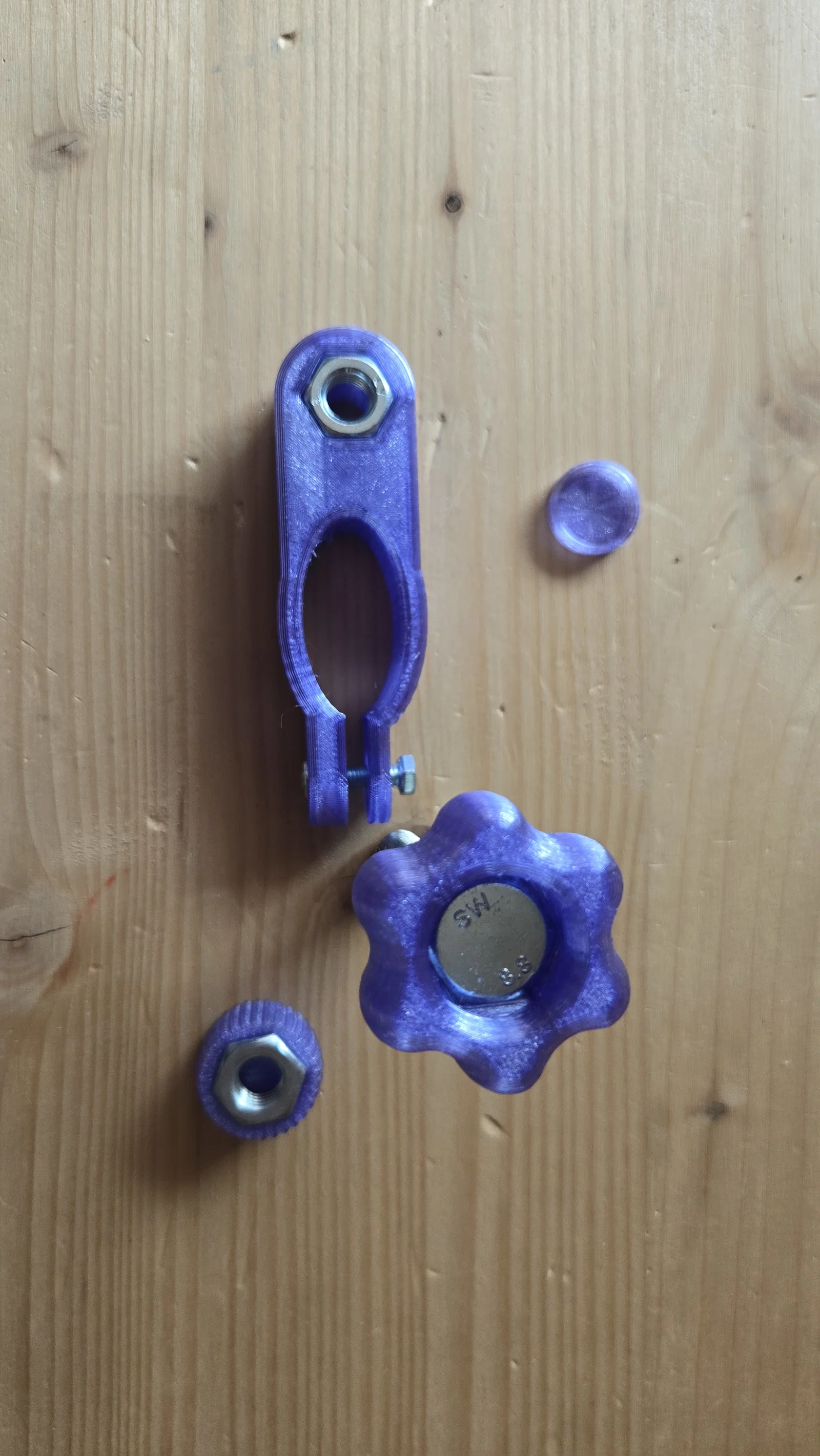

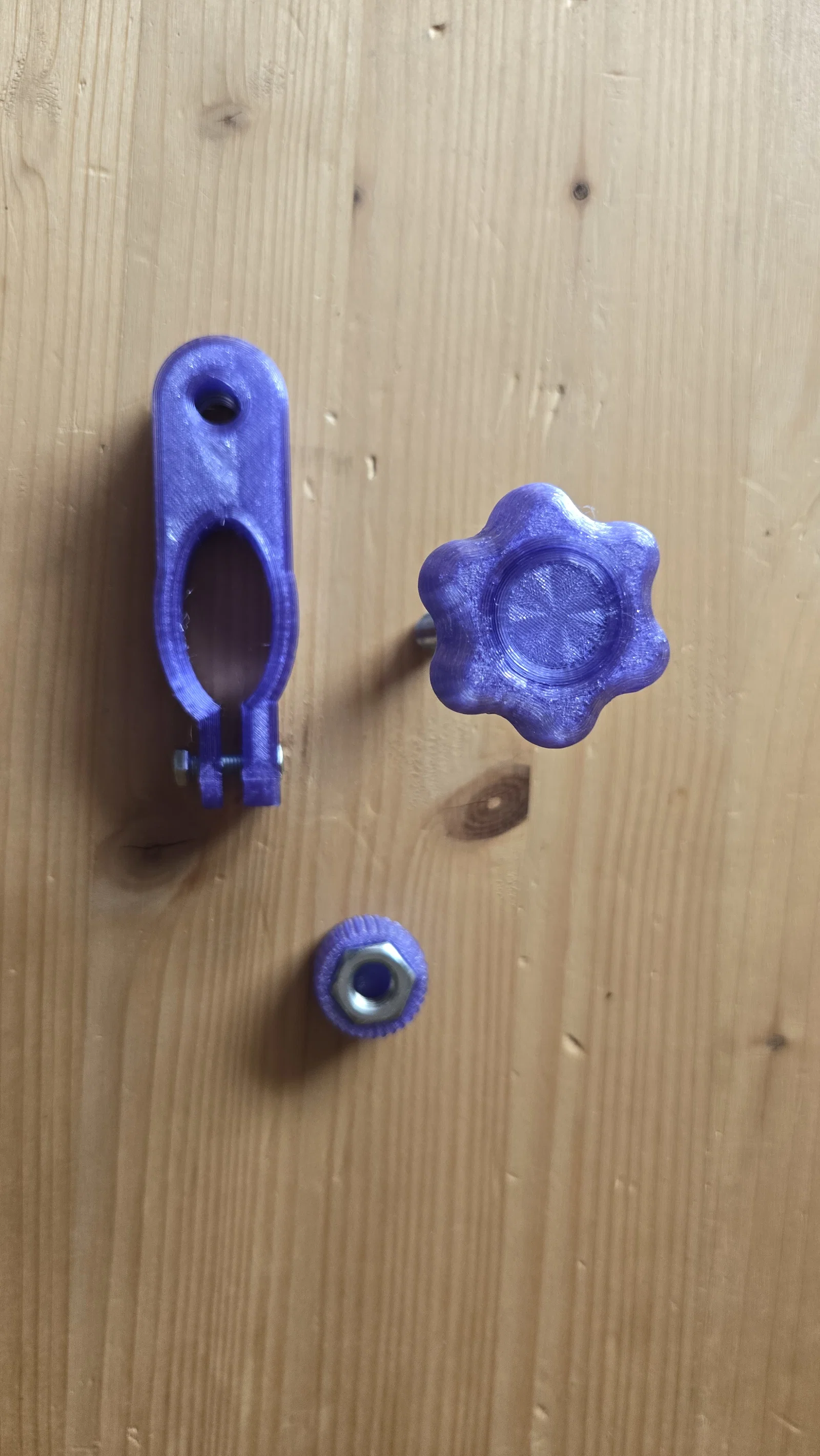

Các bộ phận cần in:

• 1x Cadac FußklammerM5M10
• 1x CadacGriff kurz
• 1x obj_9_Kappe Stern M10 SW17.STL
• 1x Cadac Fußkappe

Cảm ơn practical3D vì bộ sưu tập tay vặn sao.

Thông số in (khuyên dùng PETG):

• Độ dày lớp: 0,2mm
• Perimeters: 5 lớp
• Infill: 25% kiểu Gyroid
• Phần kẹp (clamp) có thể dùng support hữu cơ (organic support) nếu cần, hoặc tùy vào máy in mà không cần cũng được.

Đầu bulông và đai ốc nên khớp chặt, nhưng bạn có thể thêm chút keo 502 để cố định. Hãy luồn bulông M5 qua để kéo đai ốc M5 vào đúng vị trí. Đối với M10, hãy đặt đai ốc vào (có thể dùng keo), sau đó vặn bulông M10x80 qua để tạo ren trong nhựa. Sau đó tháo ra và vặn ngược lại từ hướng kia sao cho đai ốc ở phía dưới. Cách này giúp trọng lượng của bếp không chỉ dồn vào đai ốc mà bulông M10x80 còn có điểm tựa vững chắc hơn.

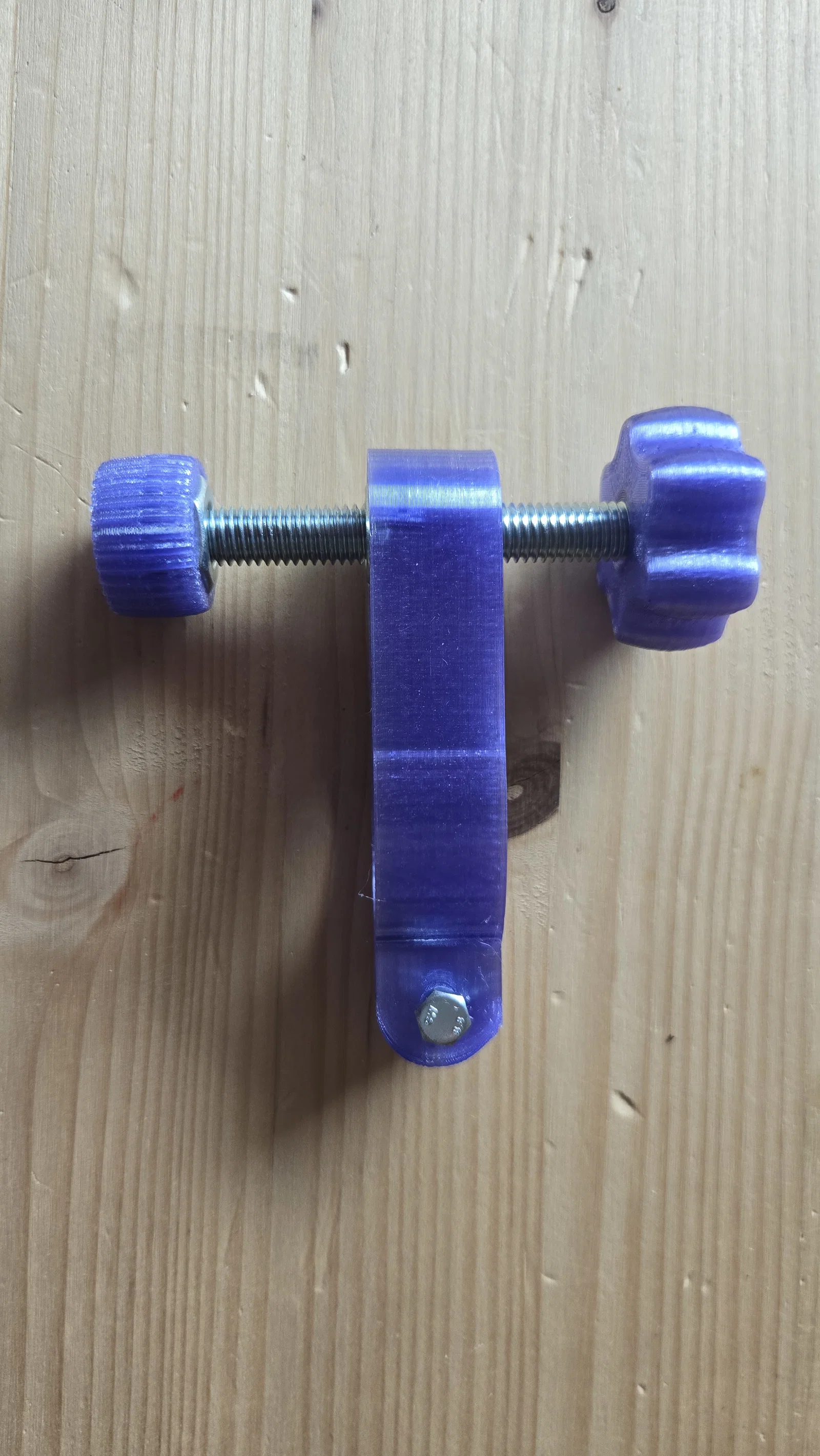

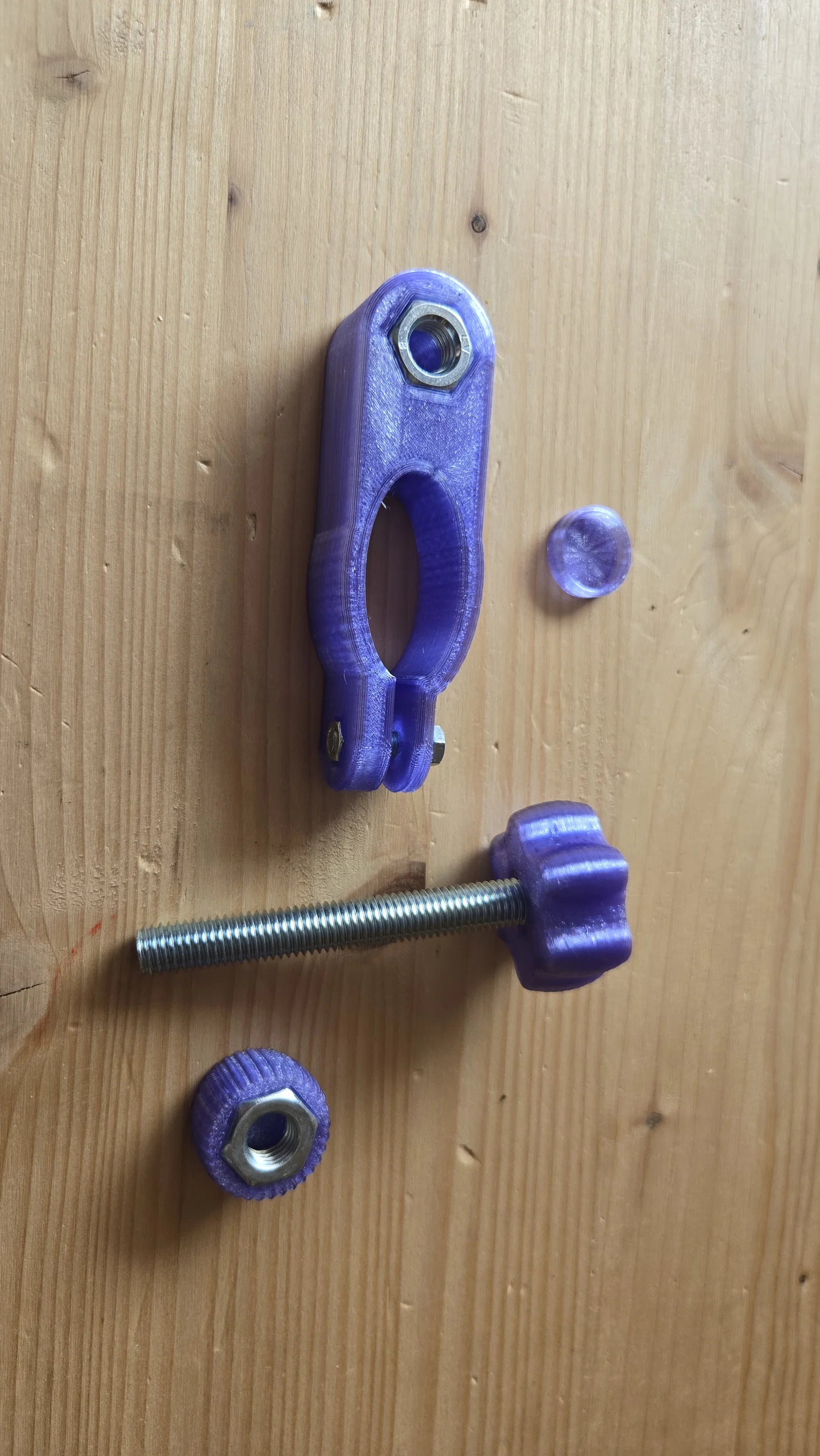

Hướng dẫn lắp ráp:

• Tay vặn: Cho keo vào vị trí đặt bulông, lắp bulông M10x80 vào. Dùng đai ốc M10 siết chặt để đầu bulông vào đúng vị trí, dán nắp che lại.
• Chân đế: Cho keo vào vị trí đặt đai ốc, lắp đai ốc M10 vào.
• Kẹp: Lắp đai ốc M10 vào. Vặn bulông M10x80 qua để tạo ren trong nhựa (giúp bám chắc hơn). Tháo ra và lắp lại từ phía kia. Lắp chân đế đã hoàn thiện vào.

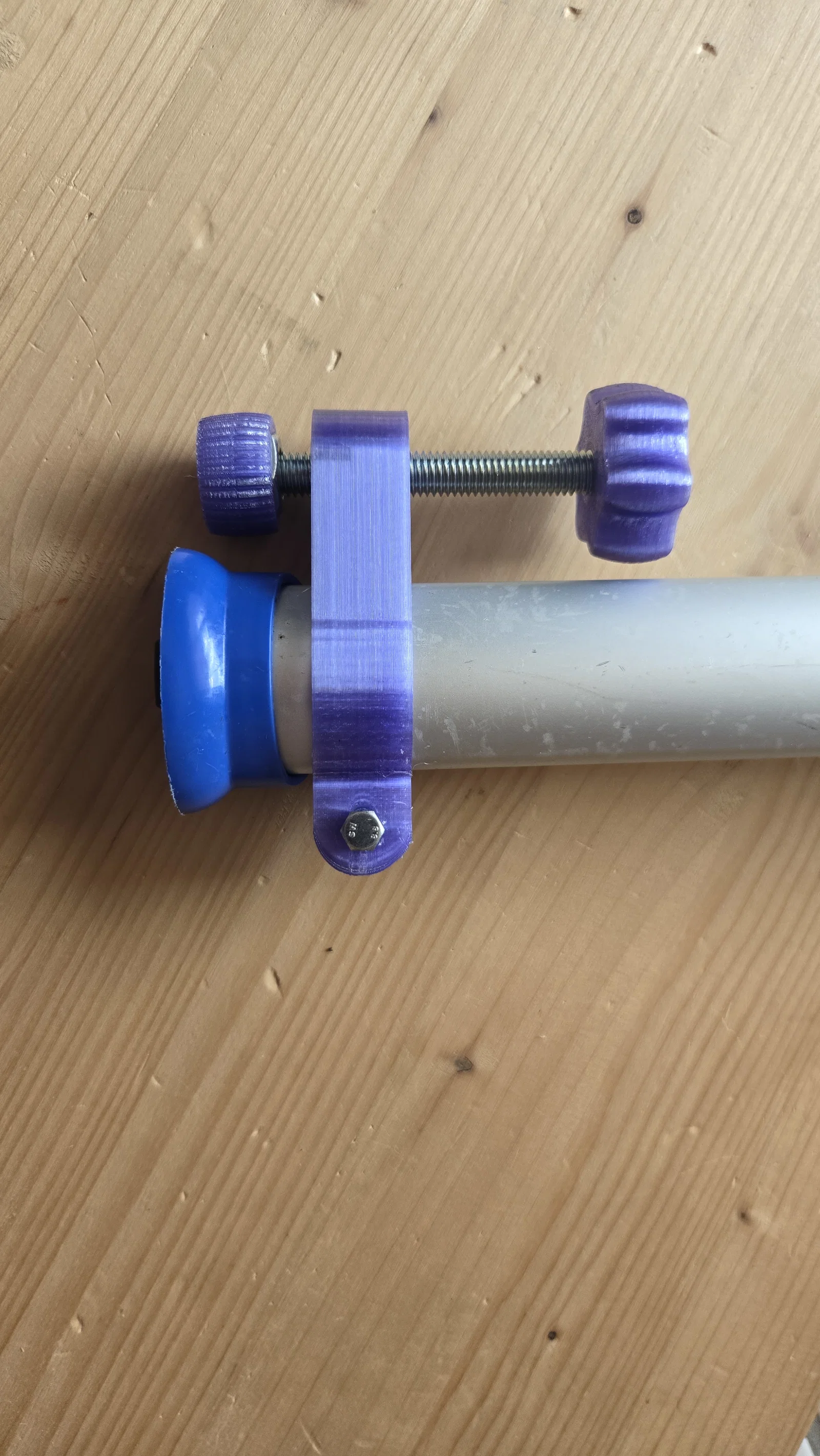

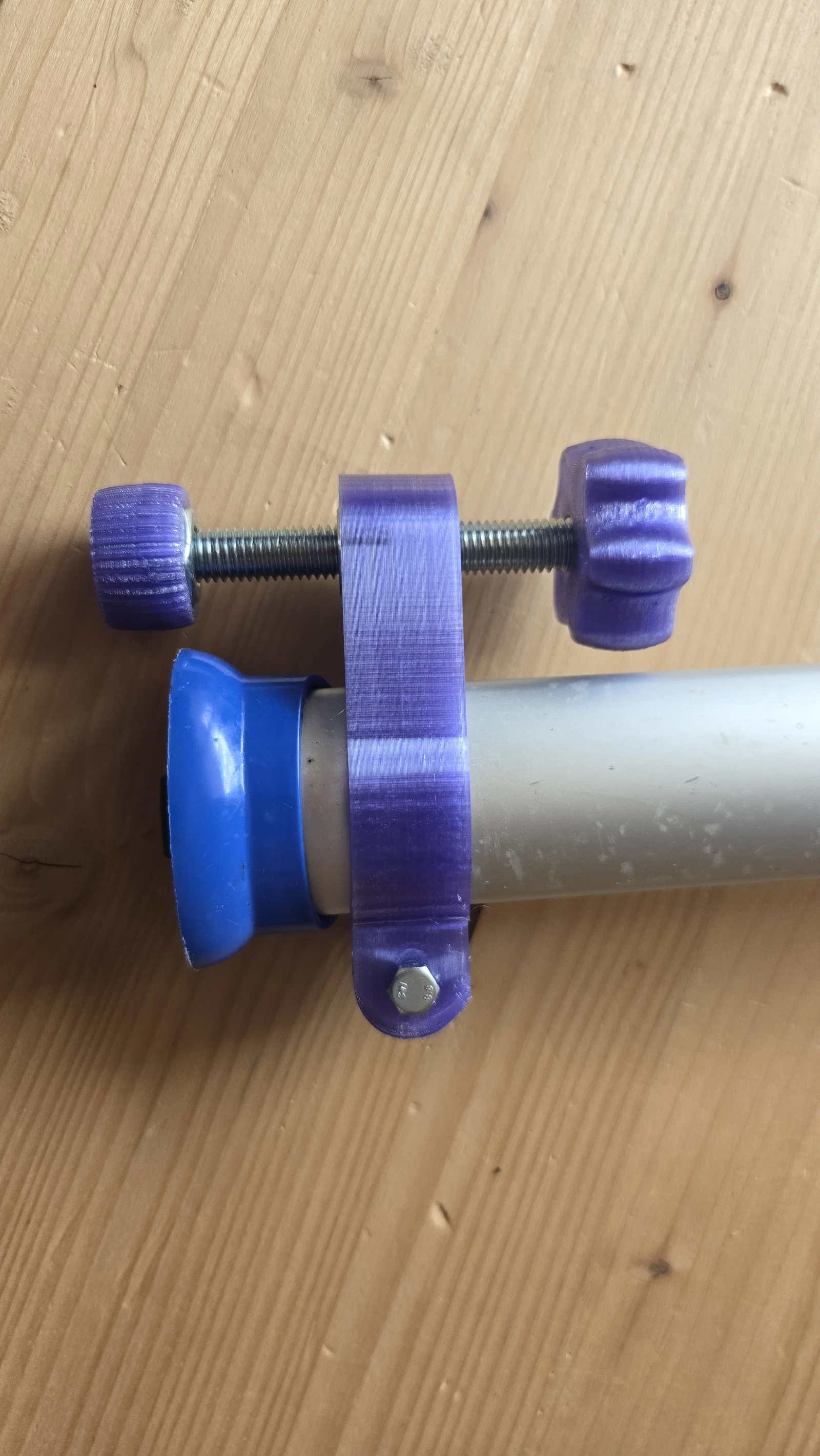

Cách gắn vào bếp:

• Trượt kẹp đã lắp sẵn vào chân bếp (đai ốc M10 hướng xuống dưới).
• Siết chặt bằng bulông kẹp M5x20.

Nên lắp bộ điều chỉnh chiều cao cho ít nhất 2 chân để bếp luôn thăng bằng. Nếu lắp cả 3 chân thì bạn có thể chỉnh hướng tùy ý.
