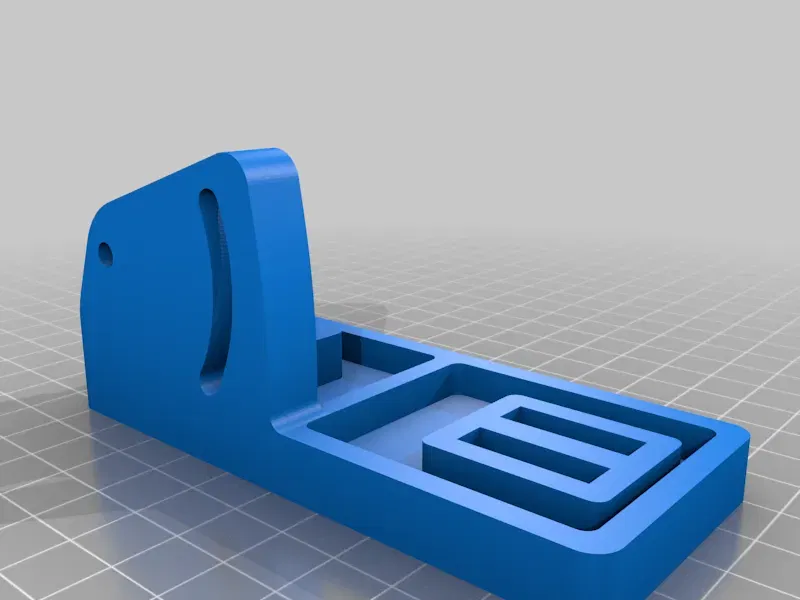

Giá đỡ LCD điều chỉnh dọc cho Voxelab Aquila

Bản remix này được lấy cảm hứng từ https://www.thingiverse.com/thing:4901758 của Junr05, nhưng về mặt kỹ thuật là một bản remix của giá đỡ thẳng đứng gốc được liệt kê. Tôi đã gặp vấn đề với mô hình của Junr05 - những vấn đề với mô hình tải xuống đã xuất hiện trong bản in cuối cùng, vì vậy tôi quyết định bắt đầu từ bản gốc.

Các bản in thử nghiệm được thực hiện bằng PETG, với hỗ trợ ở độ cao lớp .28 trên một AM8 với thiết lập E3DV6 bowden. (vừa mua Voxelab Aquila như một bản nâng cấp). Lựa chọn filament tùy thuộc vào người dùng, tuy nhiên tôi thích in các bộ phận máy in bằng PETG khi có thể. PLA hoặc PLA+ cũng sẽ hoạt động tốt.

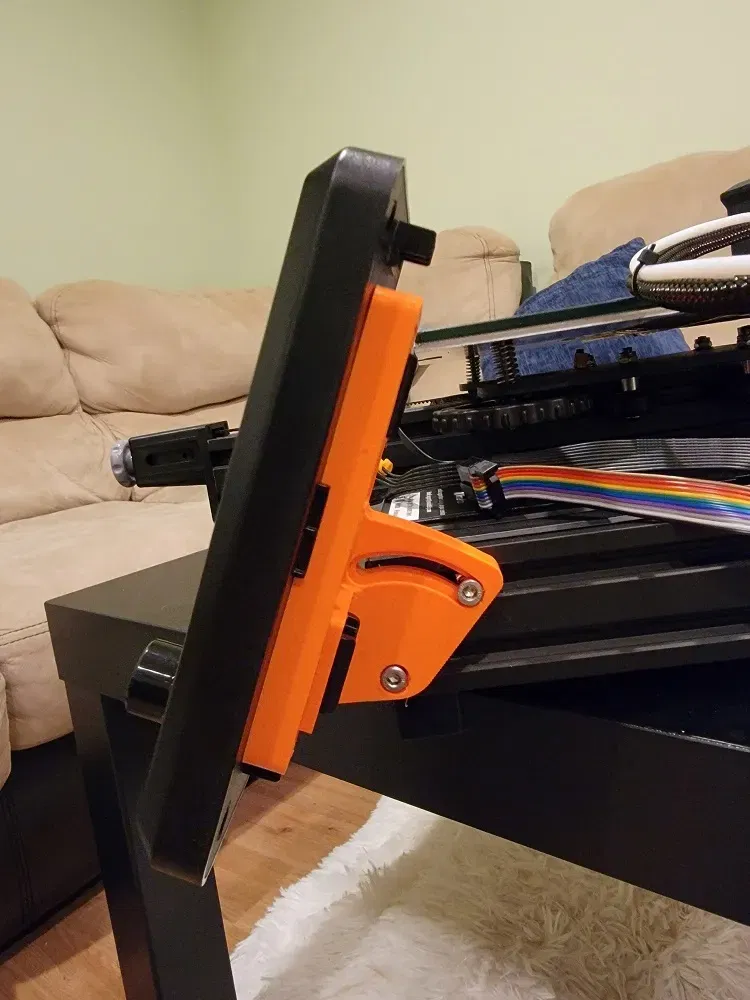

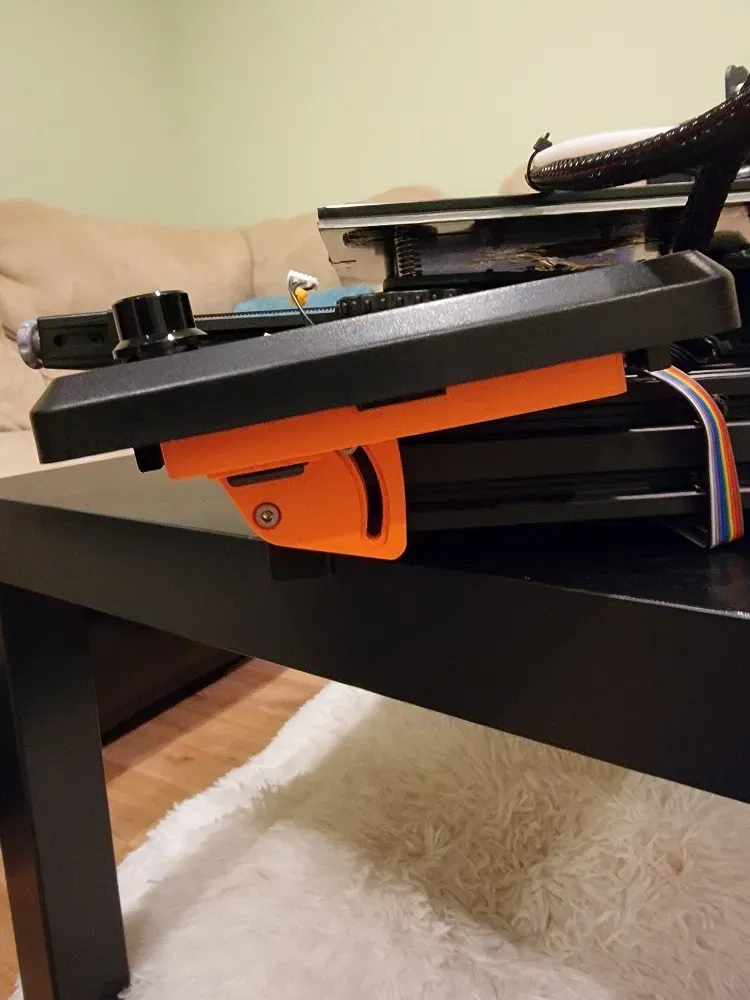

Việc điều chỉnh diễn ra mượt mà và chỉ yêu cầu nới lỏng bu-lông M4x12 ở trên cùng. Cần phải điều chỉnh bu-lông phía dưới gần hoặc ở mức tối đa bên trái trên ray, nếu không phần sau của giá đỡ sẽ va vào ray. Tuy nhiên, điều này sẽ đủ cho hầu hết các góc nhìn.

Thiết kế trong Fusion360 (.f3d được cung cấp). Lưu ở định dạng .3mf và .stl
