Vỏ Case ESP32 S3 Supermini cho WLED
Mẫu vỏ case được thiết kế riêng cho ESP32-S3 Supermini, có tích hợp khe cắm mạch PD trigger giúp lấy nguồn 5V ổn định từ các cổng USB-C hoặc PD. Dễ dàng in và lắp ráp với kích thước vừa khít, tối ưu cho các dự án đèn LED WLED của bạn.
Mô tả
Đây là mẫu vỏ case được tùy chỉnh để vừa khít với kích thước của ESP32-S3 Supermini, đồng thời có thêm khe cắm cho mạch PD trigger (kích nguồn). Các thay đổi được thực hiện trực tiếp trong phần mềm cắt lớp (slicer) bằng các khối generic và negative.
Ưu điểm của mạch PD-trigger: Bạn có thể cắm từ bất kỳ nguồn USB nào, kể cả PD hay USB-C thông thường, và luôn nhận được điện áp 5V ổn định nhờ khả năng giới hạn của mạch PD trigger.

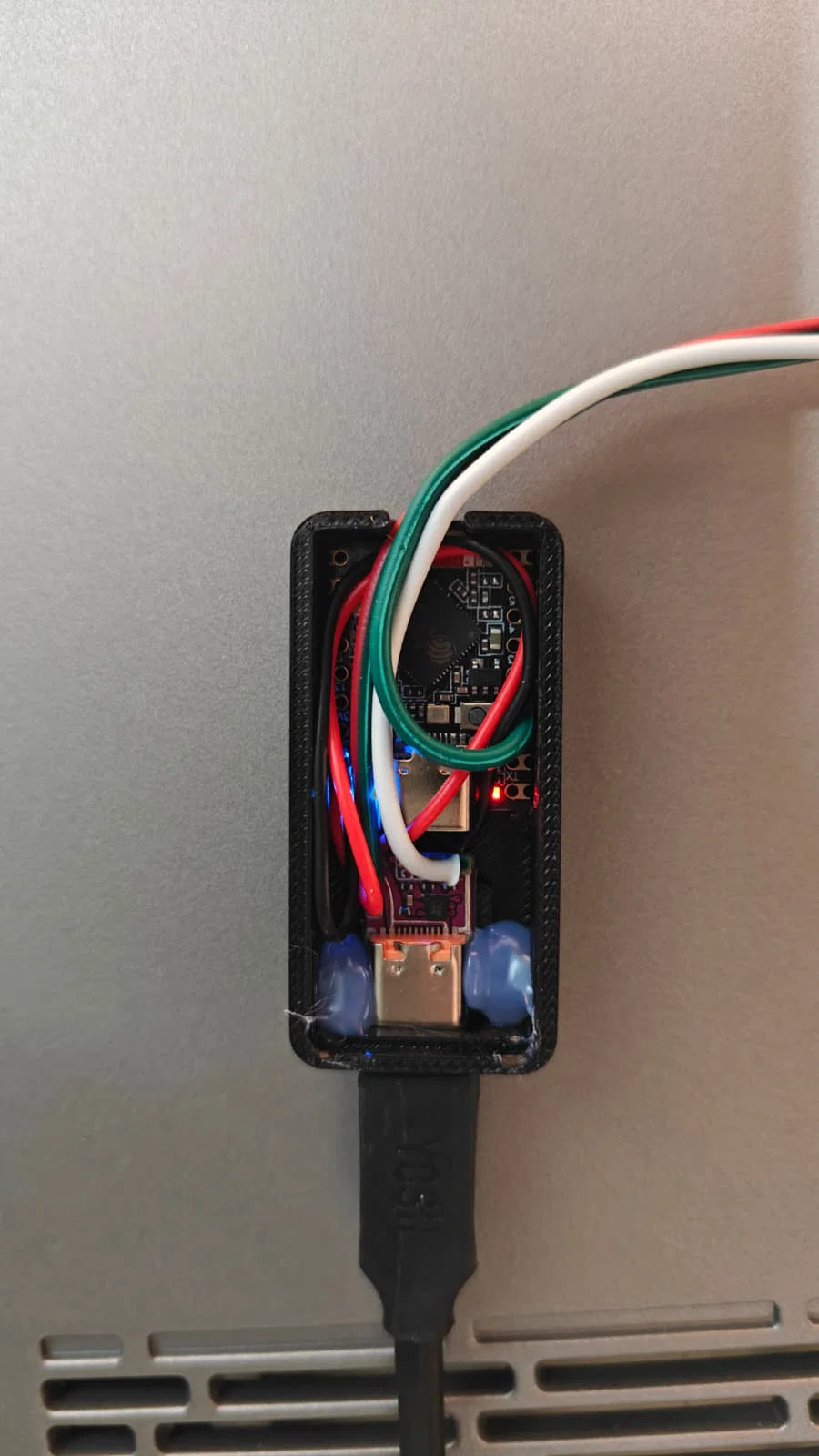

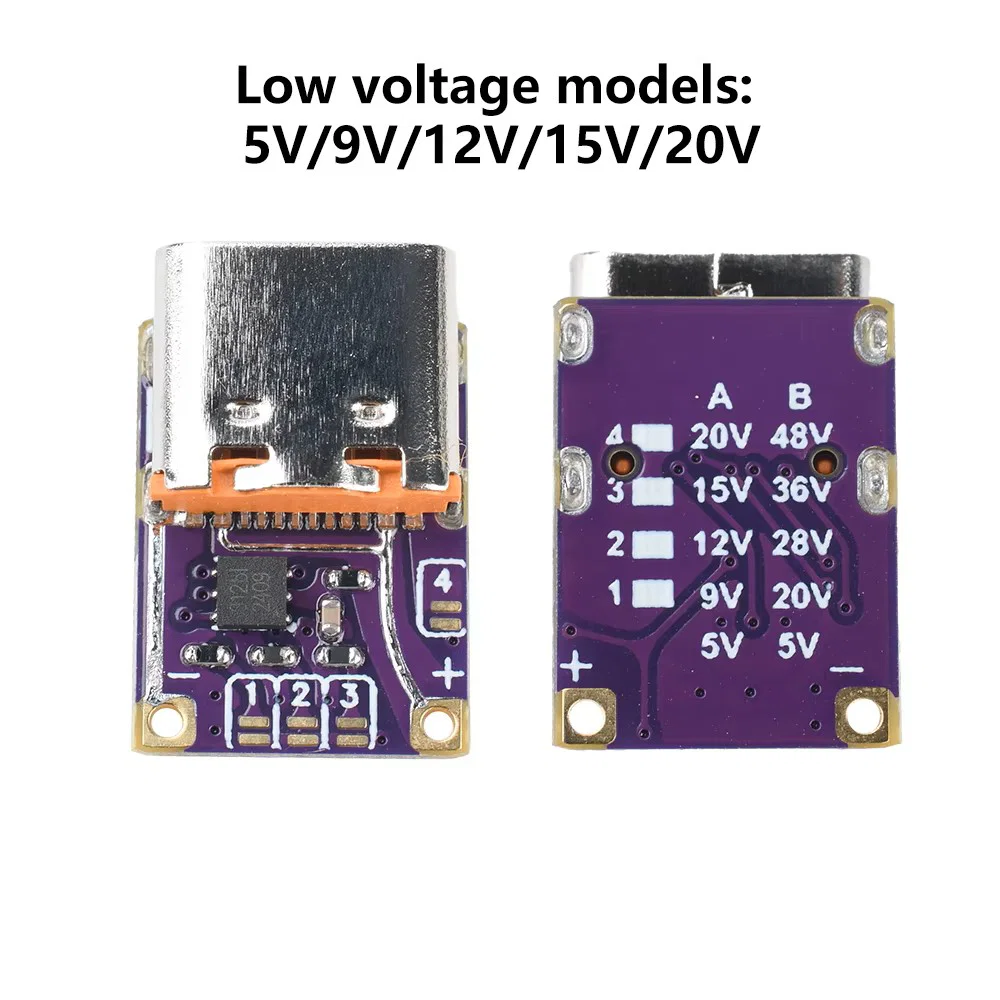

Mời bạn xem hình ảnh đính kèm. Hãy chọn loại mạch PD trigger phiên bản điện áp thấp và không cần hàn jumper để lấy 5V. Bạn có thể dùng keo 502 hoặc keo nến để cố định mạch PD-trigger vào bên trong vỏ case.
Kích thước:
-
ESP32-S3 Supermini
- Chiều dài: 23.5 mm
- Chiều rộng: 18.0 mm
-
Mạch PD-trigger
- Chiều dài: 14.0 mm
- Chiều rộng: 9.0 mm
