Bộ đọc IR thông minh tự làm cho đồng hồ điện (DIY Smart Meter IR readhead)
Tự chế bộ đọc IR nhỏ gọn cho đồng hồ điện thông minh (đã test với Iskra). Thiết kế sử dụng giao diện TTL và ESP32-C6 với khả năng bắt sóng Wi-Fi tốt nhờ ăng-ten rời, tương thích tốt với cả ESPHome và Tasmota.
Mô tả

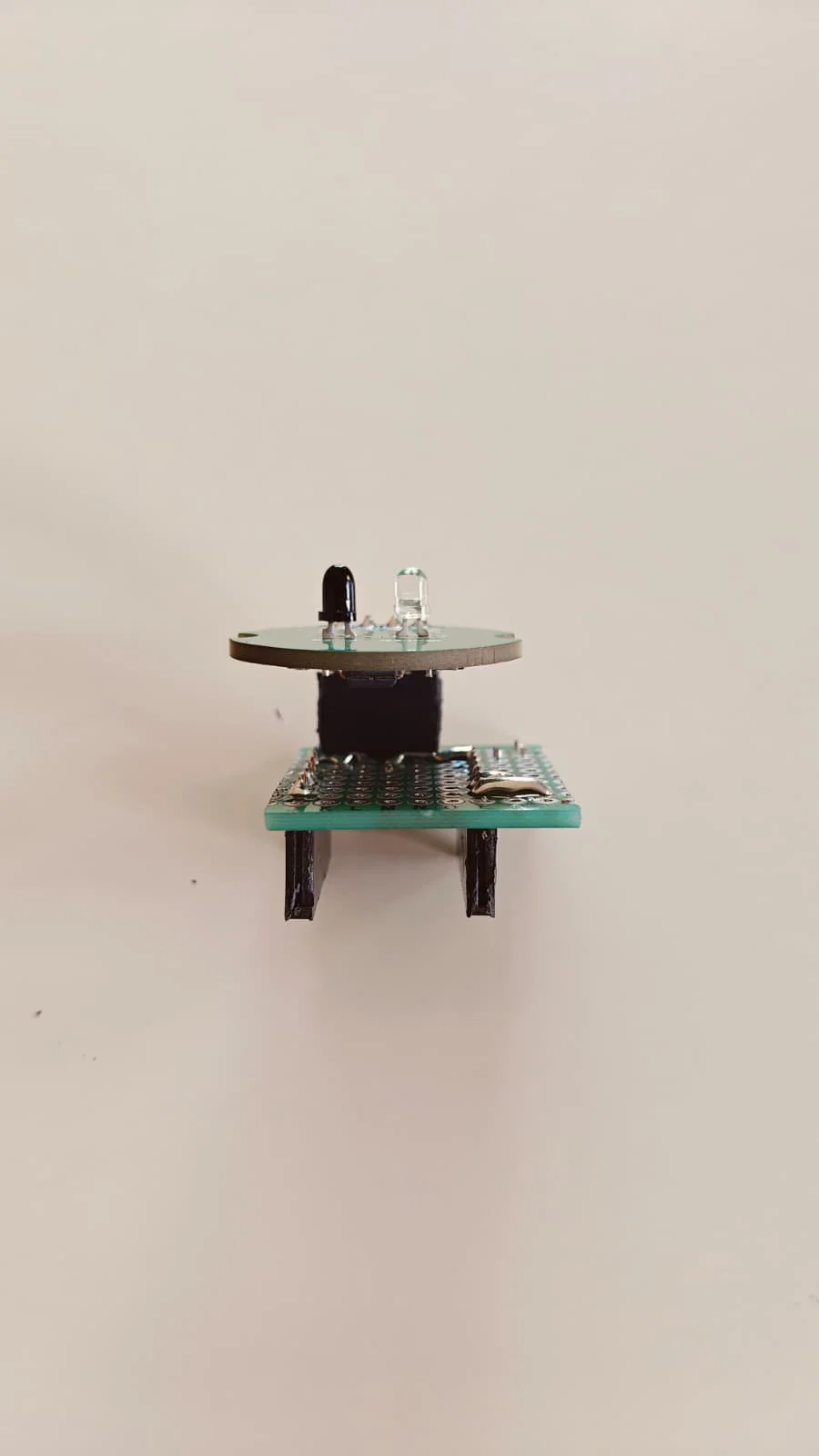

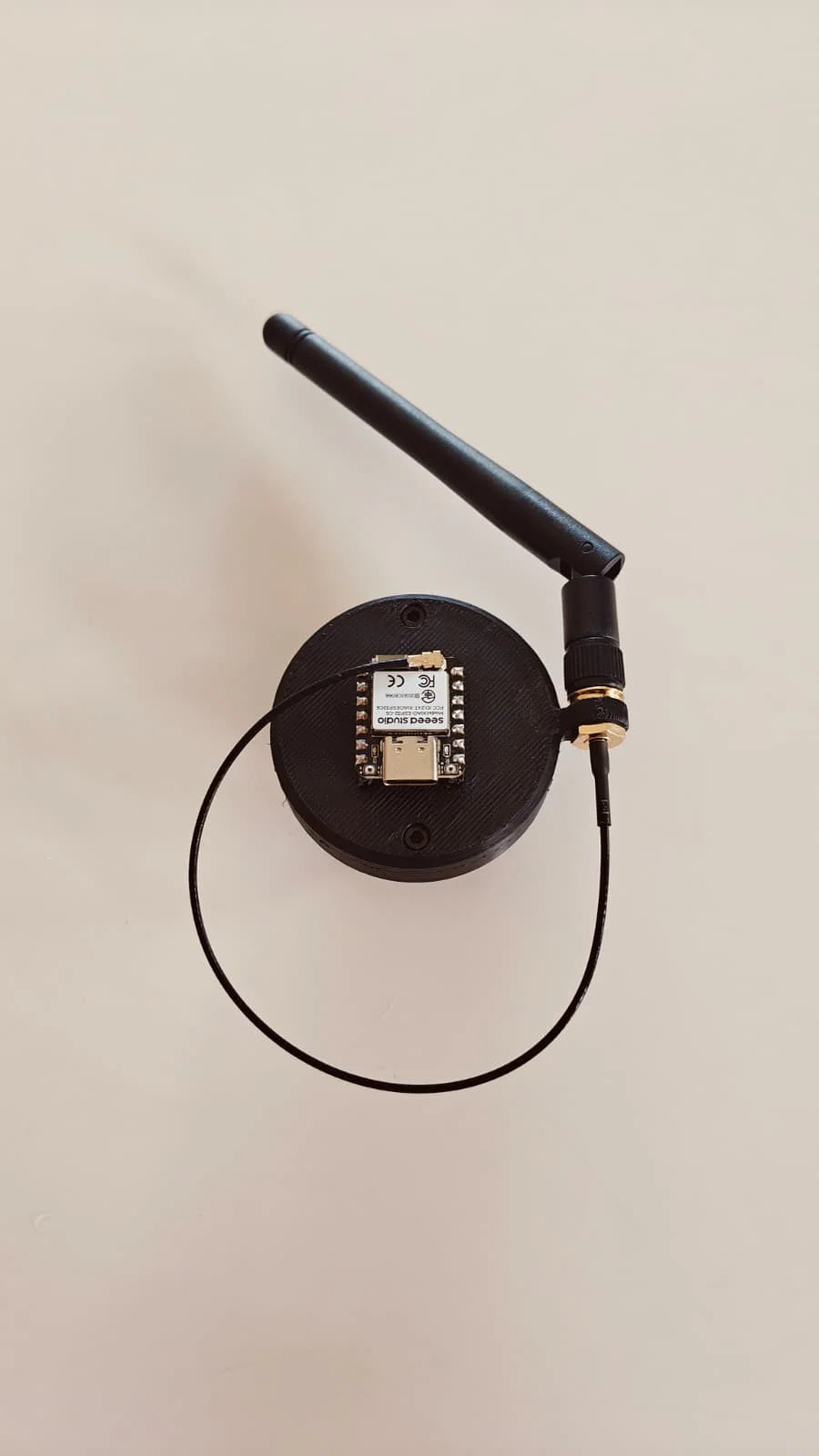

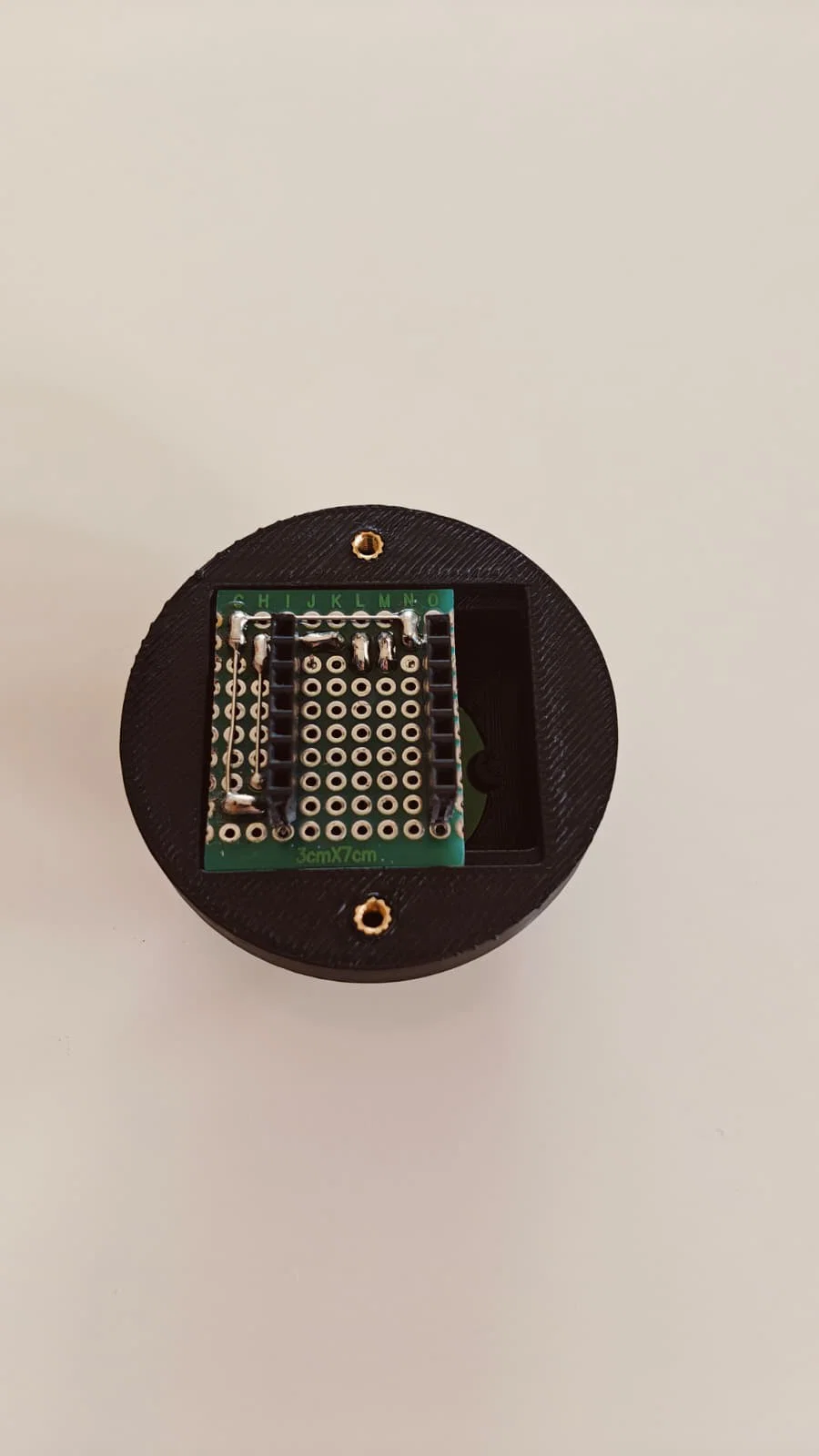

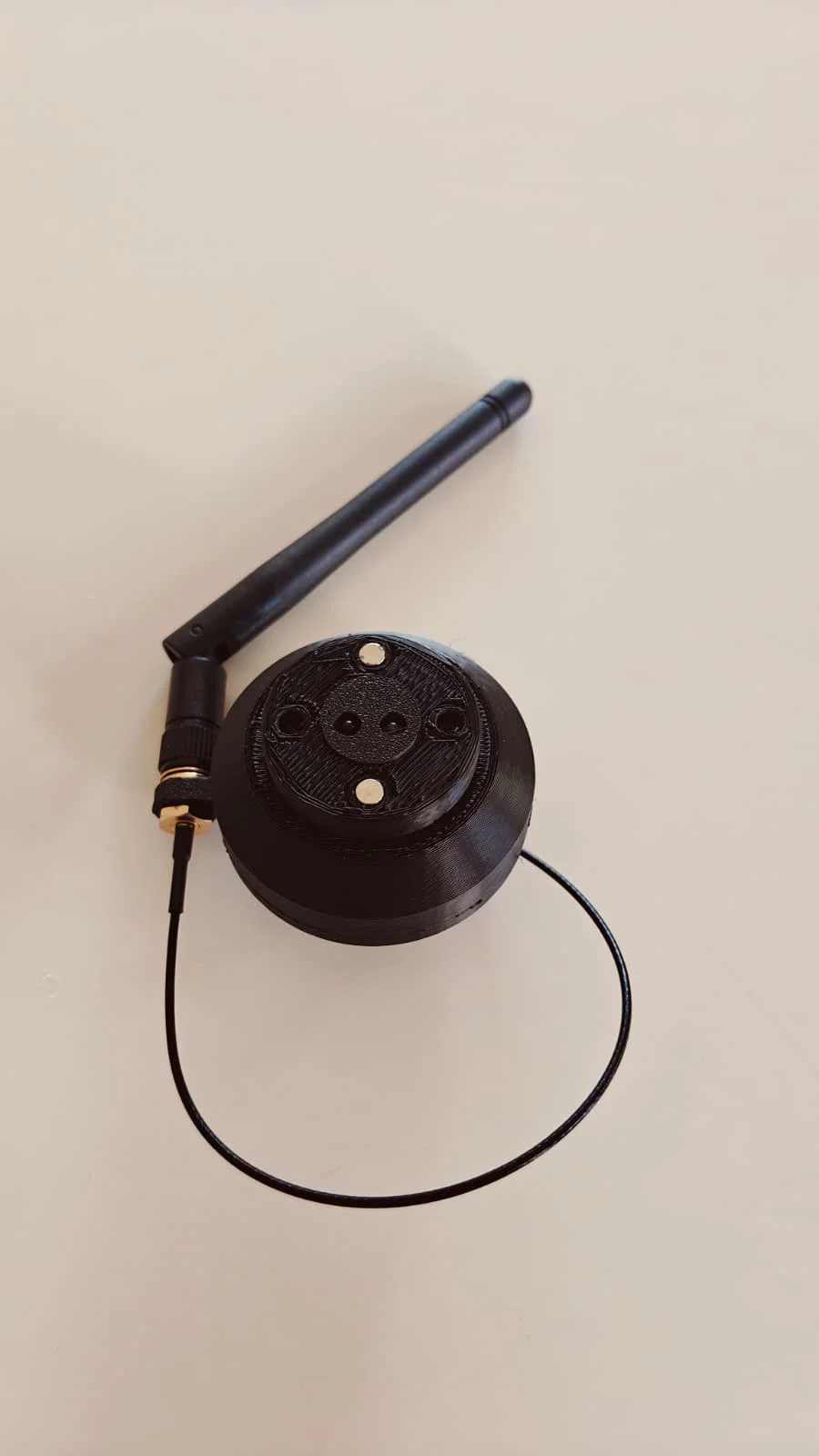

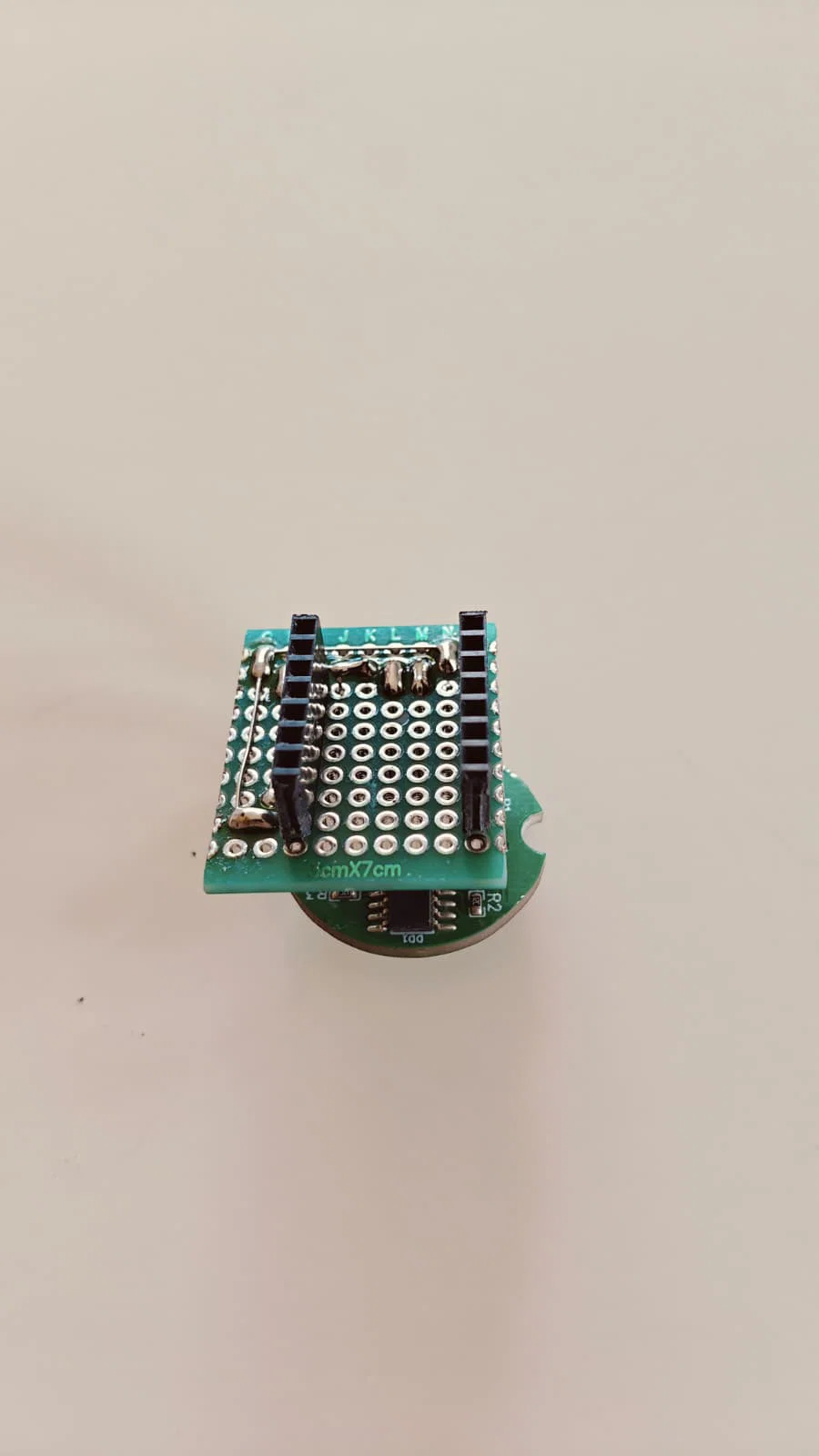

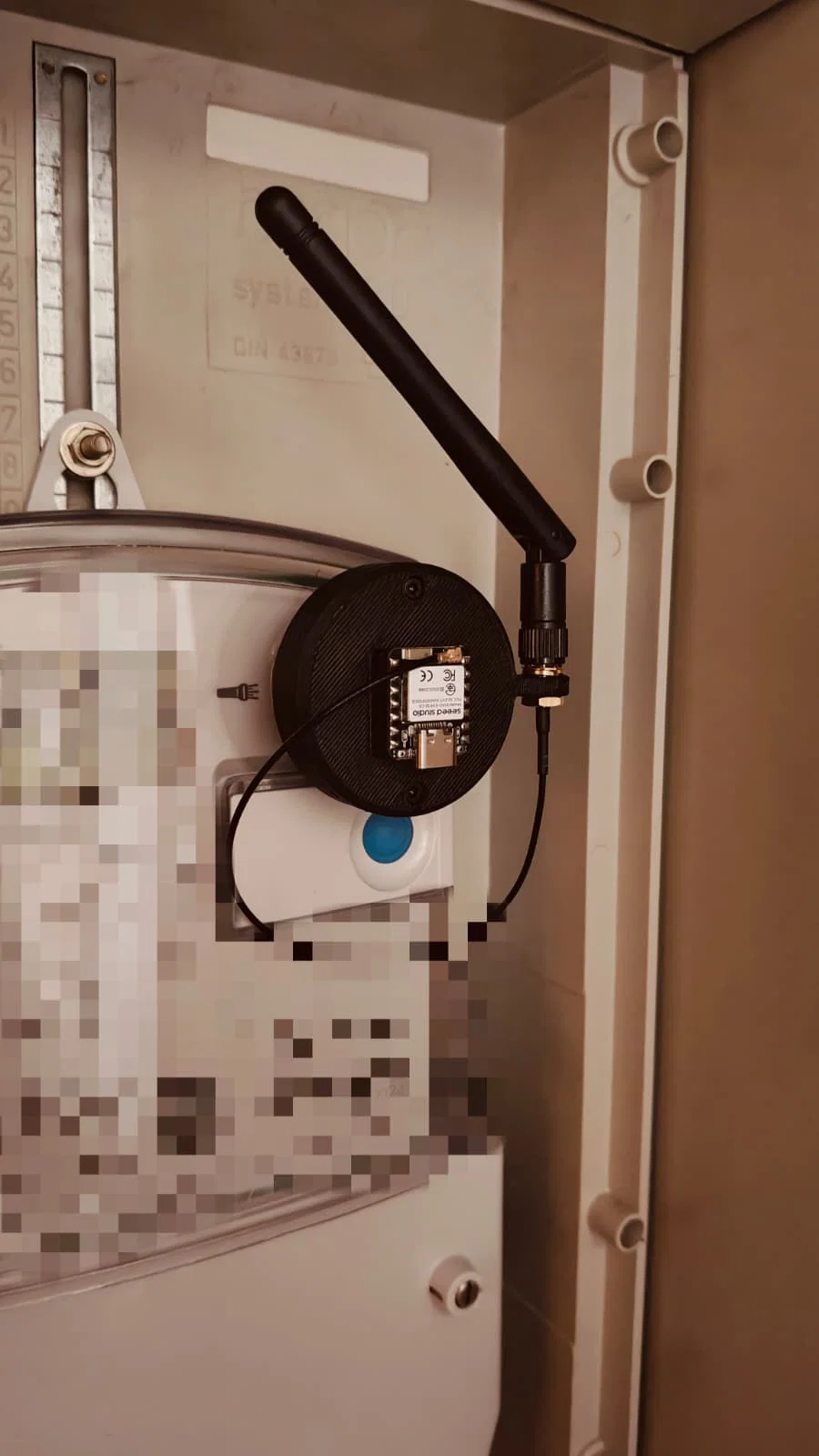

Chào mọi người, Mình vừa thiết kế một bộ đọc IR cho đồng hồ điện thông minh của mình. Mặc dù mình làm cho đồng hồ Iskra, nhưng nó vẫn có thể tương thích với hầu hết các loại đồng hồ điện tiêu chuẩn hiện nay. Thiết kế này sử dụng một bo mạch giao diện quang học TTL mua trên eBay kết hợp với chip Seeed Studio ESP32-C6. Mình chọn ESP32-C6 vì nó có sẵn đầu nối cho ăng-ten UFL bên ngoài, giúp bắt sóng Wi-Fi tốt hơn khi đặt bên trong tủ điện. Phần vỏ được thiết kế để lắp vừa bốn viên nam châm kích thước 4 × 2 mm, giúp cố định bộ đọc vào đồng hồ một cách chắc chắn. Khi lắp ráp, bạn sẽ cần thêm hai ốc vít M2.5 và hai miếng đệm nhiệt (heat-set inserts) M2.5. Hiện tại mình đang dùng thiết bị này với ESPHome, nhưng nó cũng hoàn toàn tương thích với Tasmota.
