RGB Wave Lamp Yeah! Remix - Đèn tâm trạng thông minh
Khám phá mẫu đèn RGB Wave Lamp Yeah! phiên bản remix cực đẹp, điều khiển bằng ESP8266 và phần mềm WLED. Mẫu in sử dụng chế độ Spiral Vase Mode, rất thích hợp để trang trí góc làm việc của bạn thêm lung linh.
Mô tả

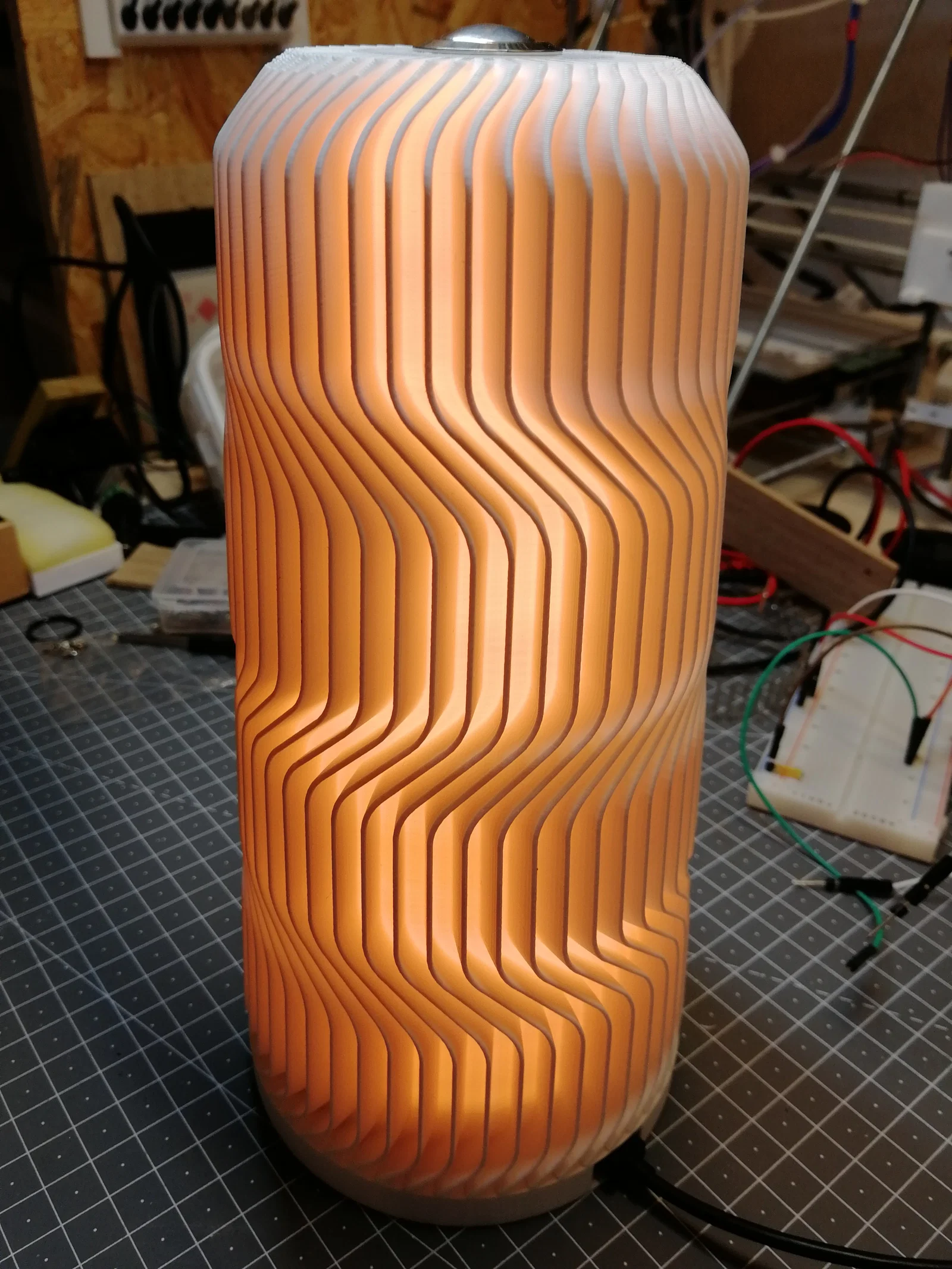

Đây là mẫu đèn tâm trạng (mood light) cực đẹp, sử dụng dải đèn LED RGB và bộ điều khiển ESP8266.
https://www.youtube.com/watch?v=rVWFDmi_Bek

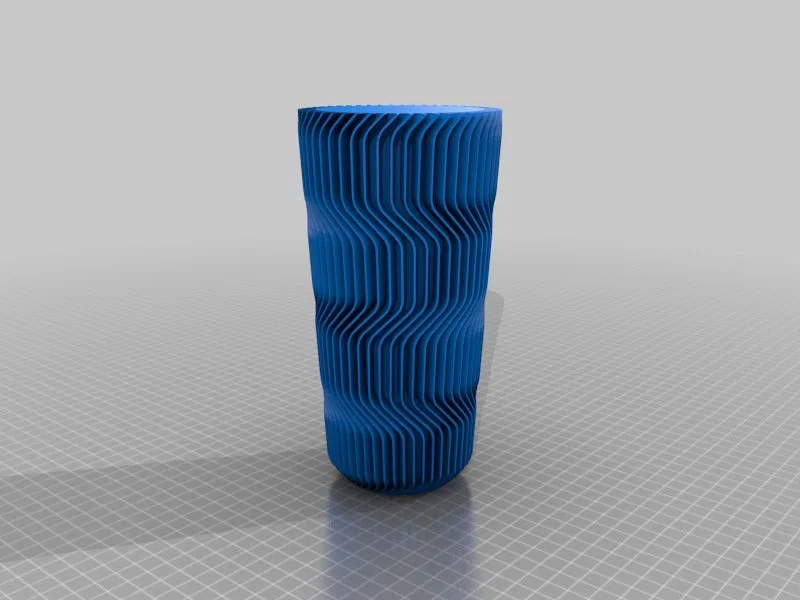

Chụp đèn (Lamp Shade)
Phần chụp đèn là bản remix từ Wave Lamp Yeah! của brico3d. Mình đã chỉnh tỉ lệ lên 140% và xoay ngược lại để in. Chụp đèn cao 196mm - hãy kiểm tra xem máy in của bạn có đủ không gian không nhé.
Bạn nên in bằng nhựa PLA màu trắng hoặc loại xuyên sáng (translucent).
Model đã được chỉnh trong Meshmixer để thành vật thể đặc. Bạn bắt buộc phải in ở chế độ Spiral Vase Mode! Chế độ này chỉ in phần vỏ bên ngoài. Mình in với độ phân giải 0.2mm.
Mình khuyên bạn nên chỉnh độ dày lớp đáy lên 8 lớp (8 bottom perimeters). Phần đáy này sau đó sẽ trở thành phần đỉnh, nơi mình gắn nút bấm.
File:
- shade_solid.stl
- shade_solidfixed.stl (Thử file này nếu file trên lỗi trong slicer)
Nút bấm (Tùy chọn)

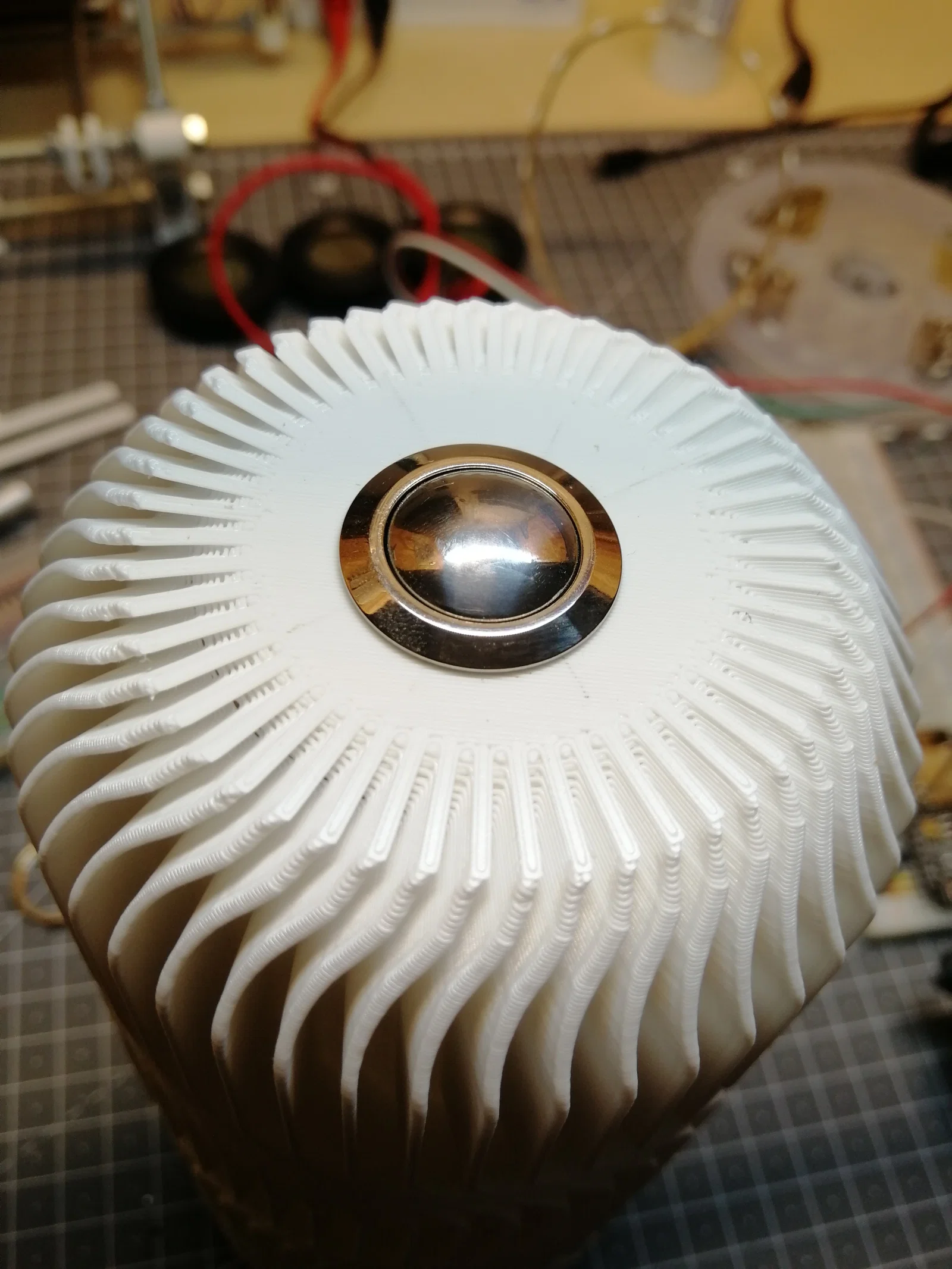

Phần mềm WLED (xem bên dưới) hỗ trợ nút nhấn đơn. Mình chọn loại nút kim loại bạc có đế 19mm (AliExpress). Vì in ở chế độ Vase Mode không tạo lỗ được, bạn cần khoan lỗ cho nút bấm sau khi in.

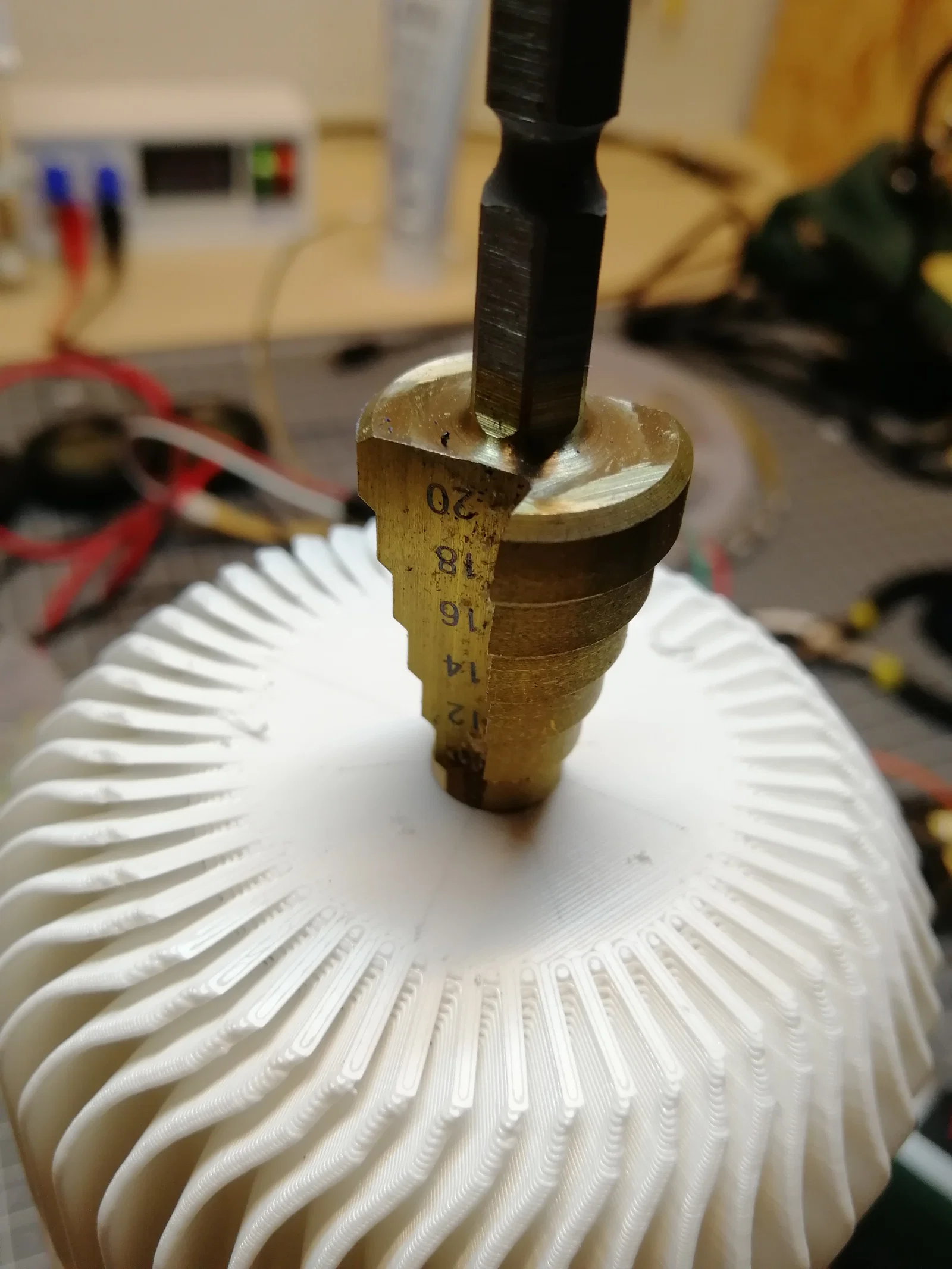

Hãy bắt đầu bằng mũi khoan nhỏ rồi tăng dần kích thước cho đến khi vừa ý. Khoan thật chậm để tránh làm chảy nhựa PLA.

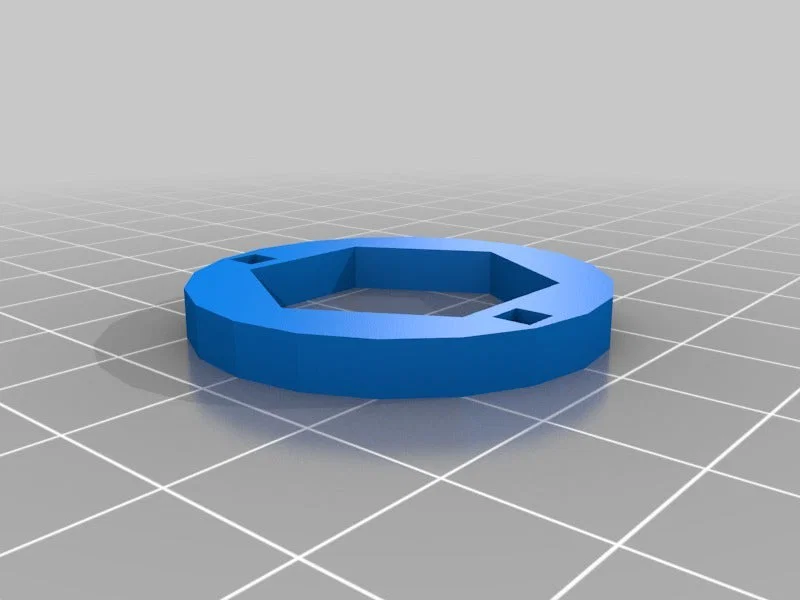

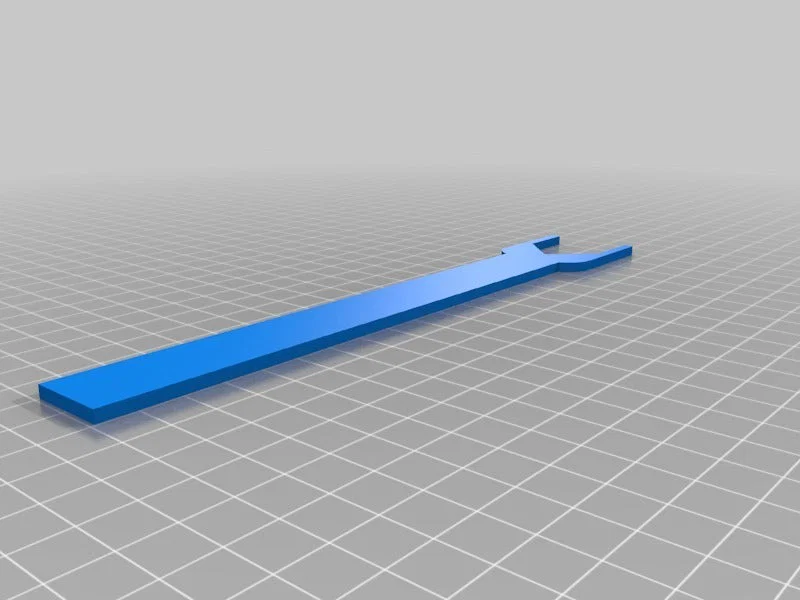

Nút bấm được vặn chặt bằng đai ốc 22mm từ bên trong. Rất khó để thò tay vào trong (trừ khi tay bạn siêu nhỏ). Vì vậy, mình có kèm theo một bộ dụng cụ để hỗ trợ vặn ốc. Bạn in hai phần này rồi gắn chúng lại với nhau (có thể cần mài nhẹ và dùng lực một chút).

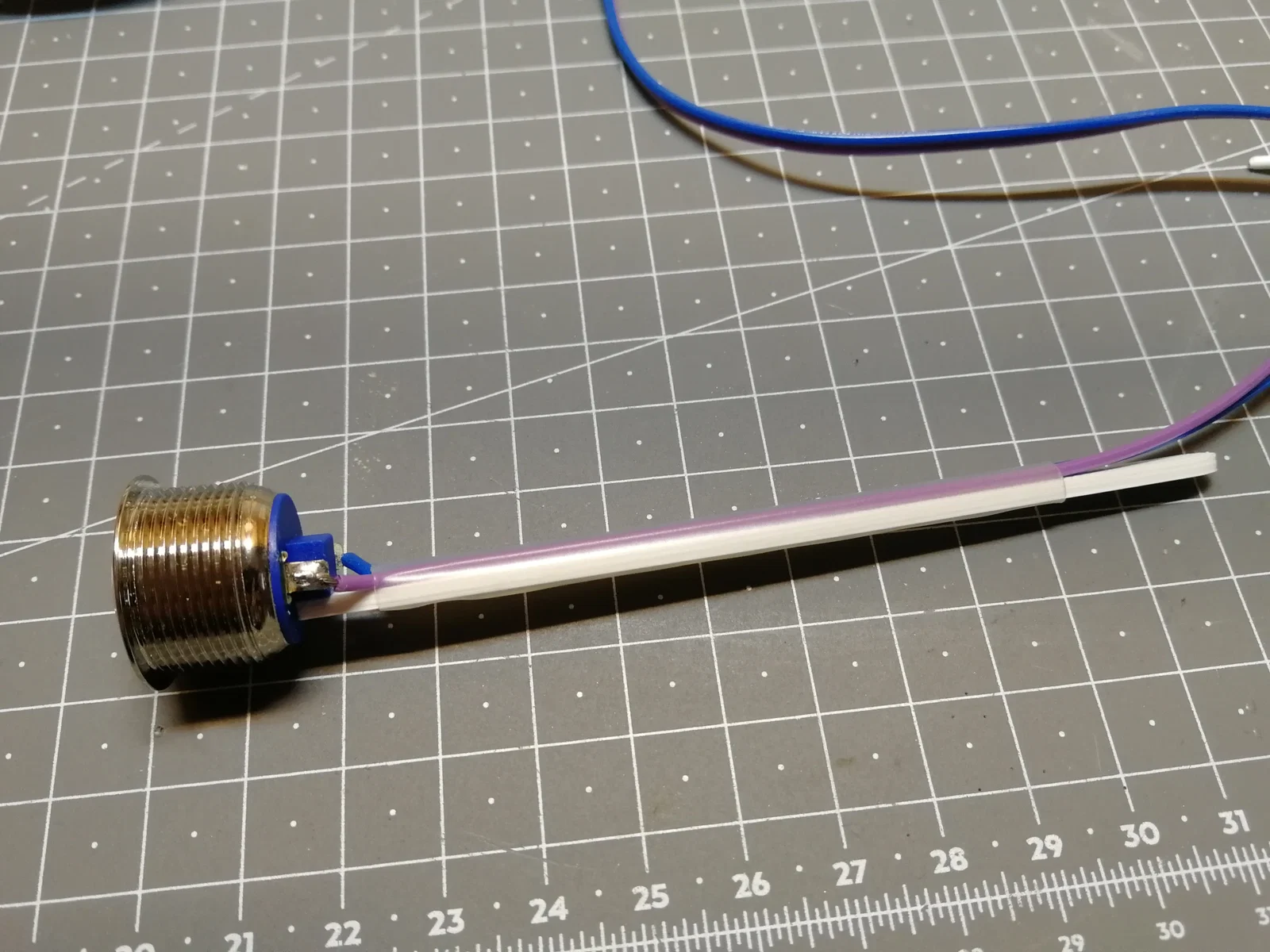

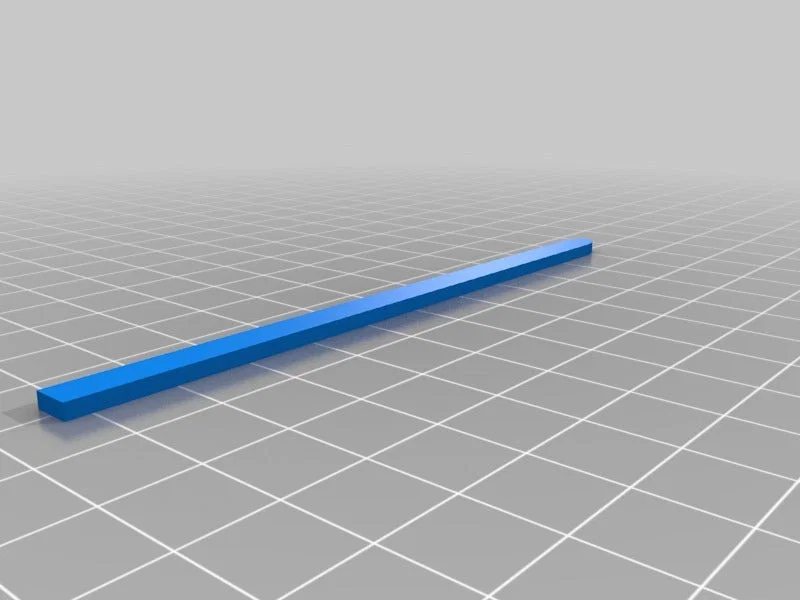

Vì dây nút bấm hay bị vướng khi luồn vào đế giữ LED, mình đã in một "que" nhỏ và dùng ống co nhiệt để làm dây cứng cáp hơn.
File:
- tool_handle.stl
- tool_head.stl
- stick.stl

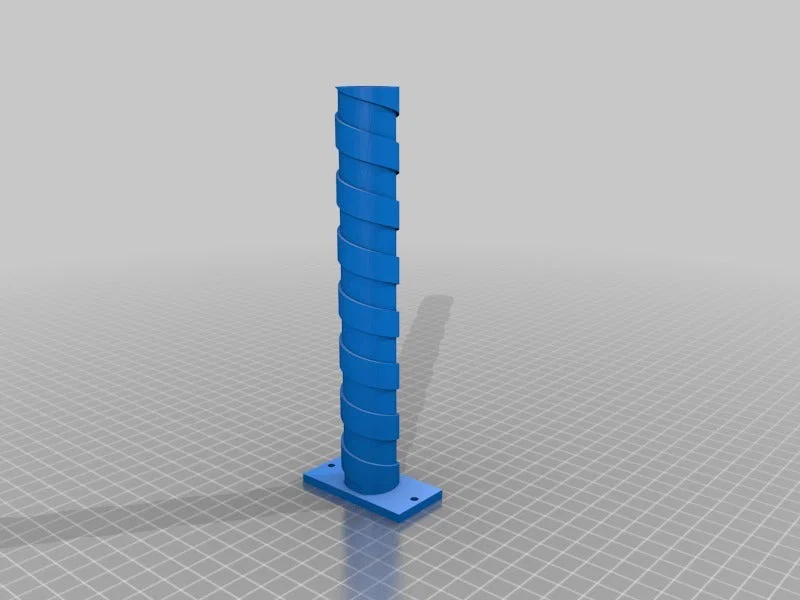

Đế giữ LED (LED Holder)
Đây là bản remix từ thiết kế của thomasDOTwtf, vốn là bản remix của jc_x_c. Mình đã chỉnh lại để không cần in hỗ trợ (support).
Mình in với chiều cao lớp 0.32mm. Vì nó nằm khuất bên trong nên không cần quá chi tiết.

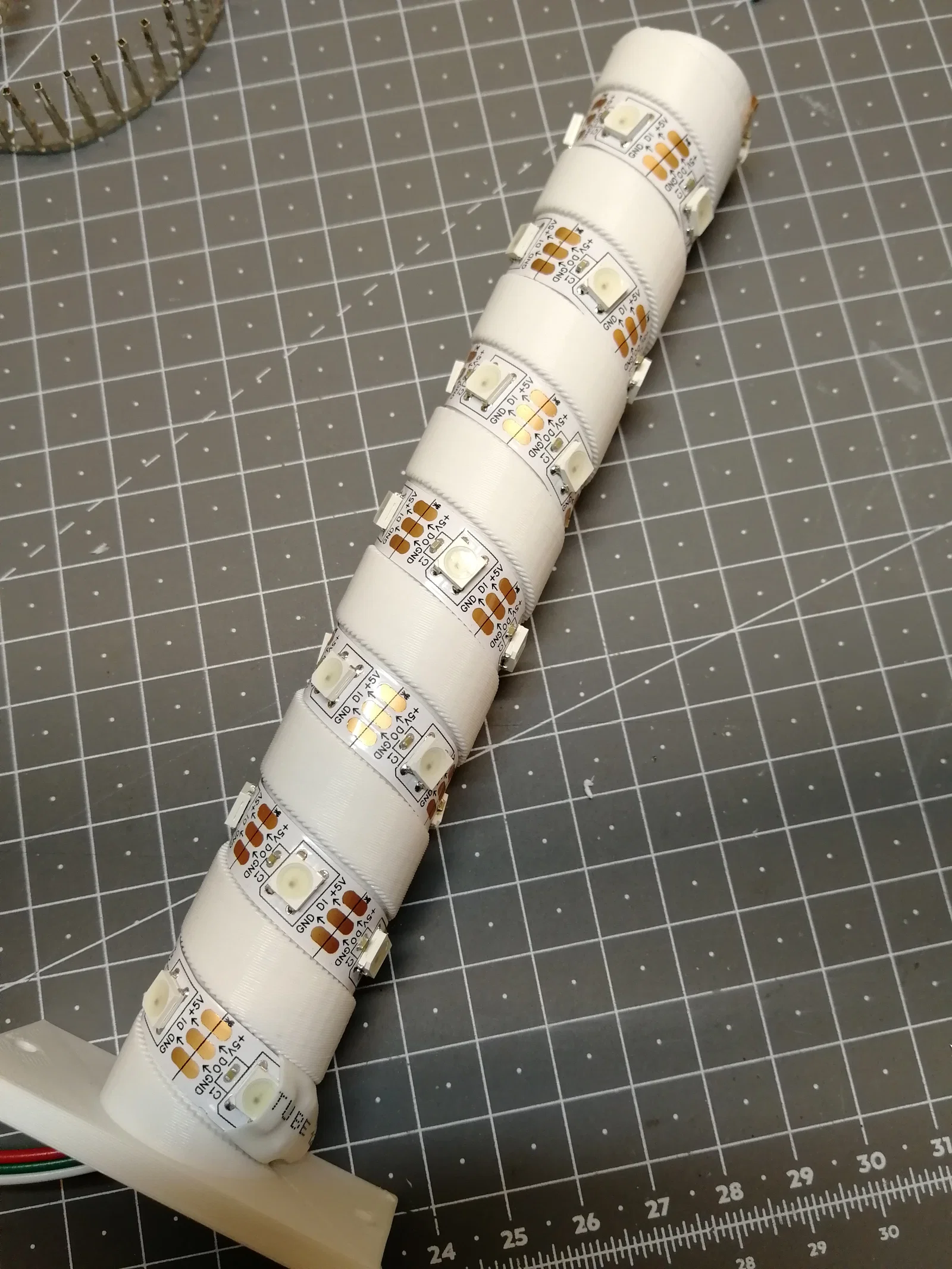

Với dải LED WS2812B 60LED/m (AliExpress), bạn có thể lắp khoảng 32 đèn LED lên đế. Cục sạc USB 2A là dư sức cấp nguồn rồi.
Dùng keo siêu dính để cố định thêm hai đầu dải LED cùng với băng dính có sẵn phía sau.
Phần đế giữ này lắp vào chân đế rất khít. Bạn có thể vặn vít thêm cho chắc chắn nhưng mình thấy không cần thiết.
File:
- led_holder.stl

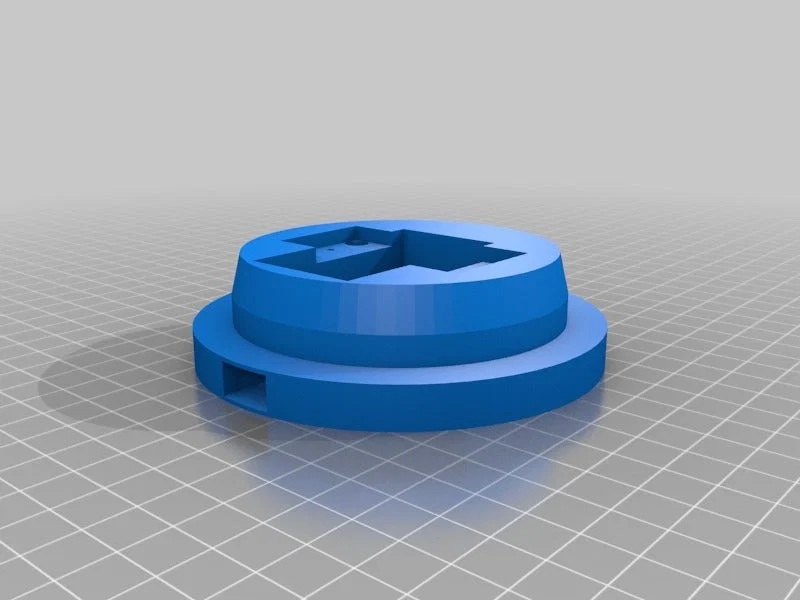

Chân đế (Base)

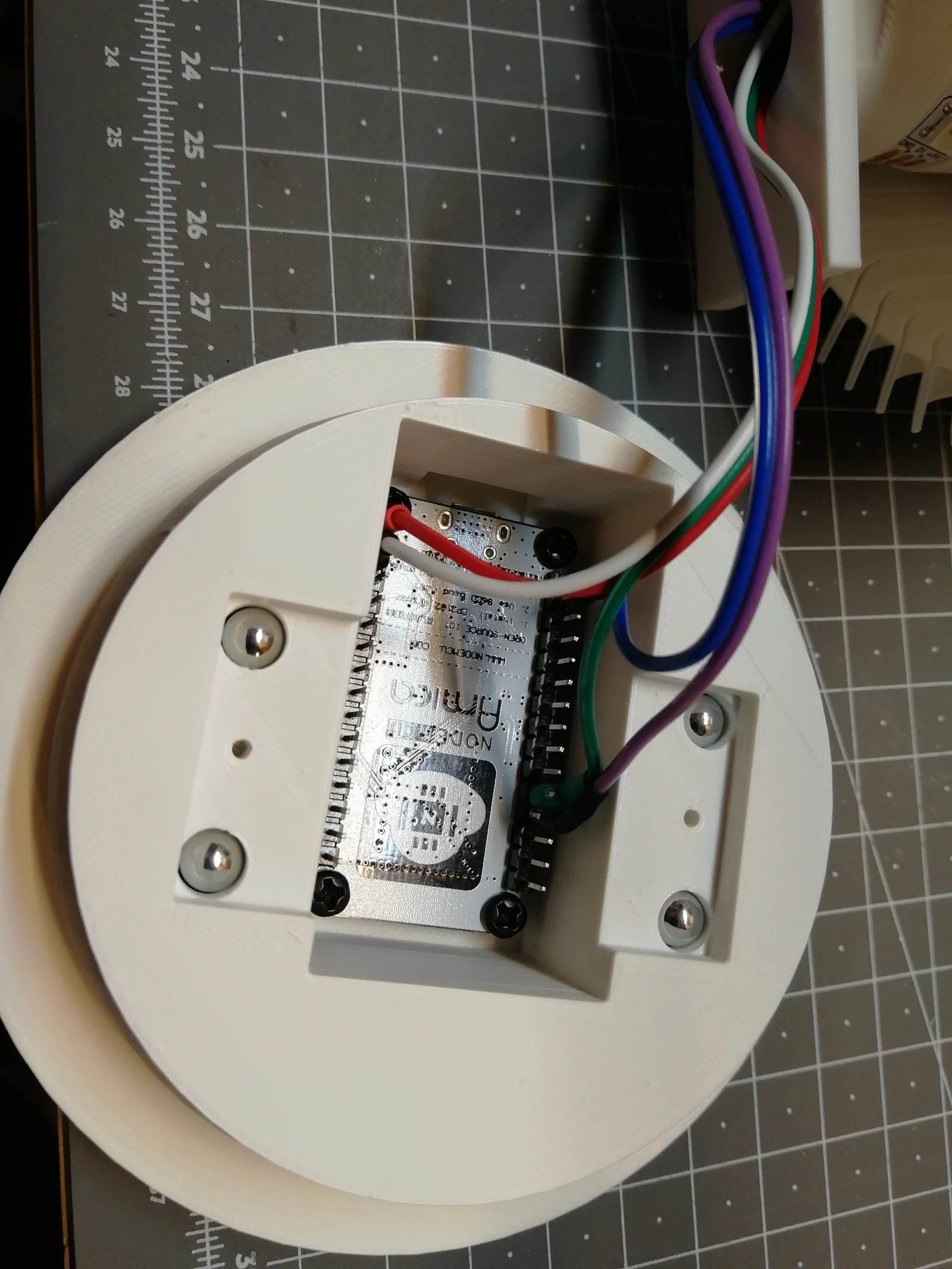

Chân đế được thiết kế lại hoàn toàn dựa trên cảm hứng từ Base and Strip Holder for Wave lamp Yeah!. Bạn có thể vặn vít bo mạch NodeMCU (AliExpress) vào đáy.

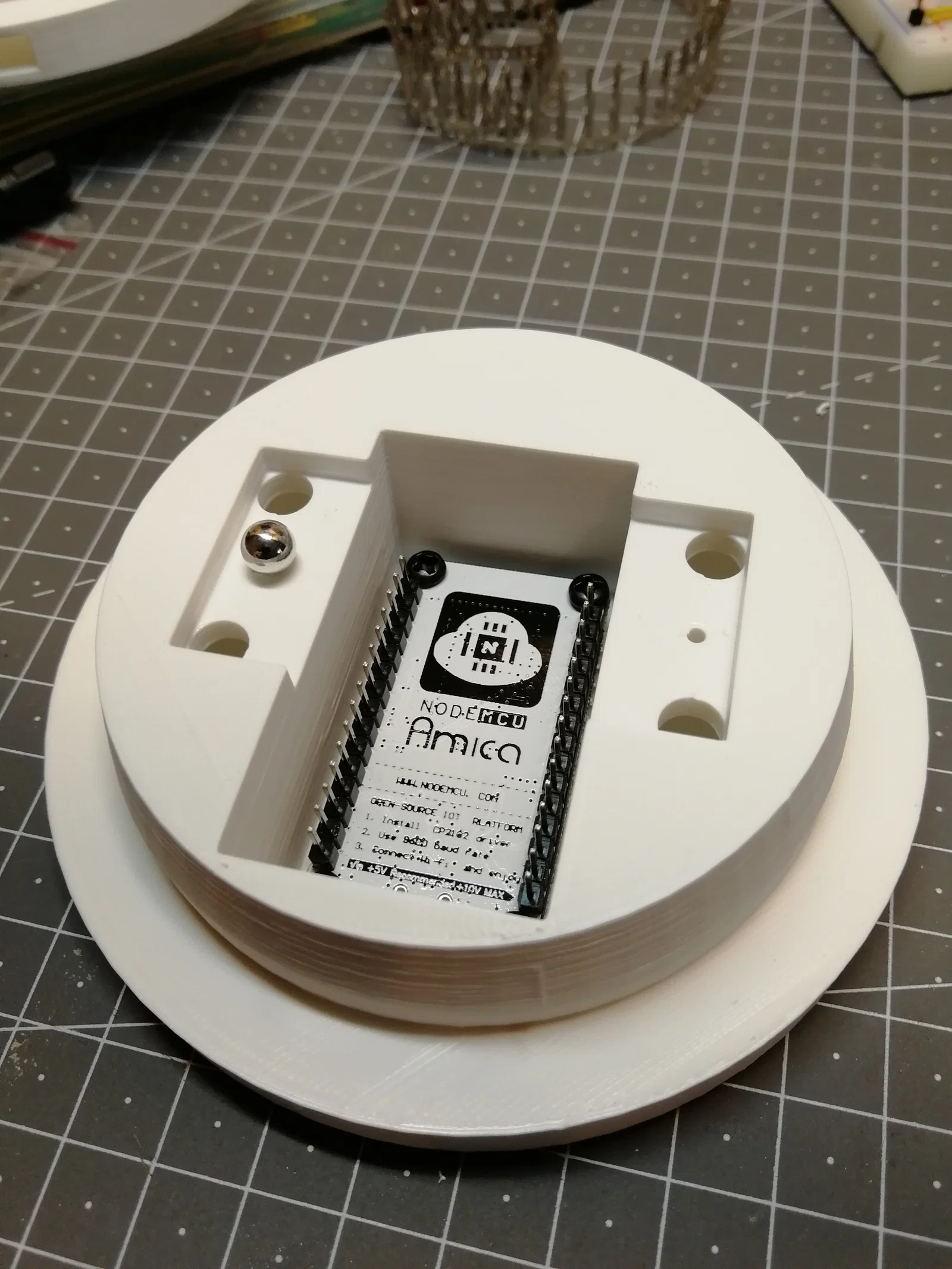

Chân đế có 4 hốc nhỏ, bạn có thể bỏ thêm bi sắt 6mm vào để tăng độ nặng. Hãy lắc nhẹ khi bỏ bi vào. Phần đế giữ LED đặt bên trên sẽ đóng các lỗ đó lại.
In với chiều cao lớp 0.2mm và 10% infill. Không cần support.
File:
- base.stl
Phần mềm
Nạp firmware WLED tuyệt vời lên NodeMCU.
Kết nối dải LED vào chân Vin, Ground và GPIO2 (đánh dấu D4 trên NodeMCU). Kết nối nút bấm vào Ground và GPIO0 (đánh dấu D3).
Cấu hình theo hướng dẫn.
Nguồn tài liệu
Các file gốc có sẵn tại Tinkercad:
Hướng dẫn in
Hãng máy in: Prusa Máy in: i3 MK3 Rafts: Không Supports: Không Độ phân giải: 0.2mm Infill: 10% Nhựa: DasFilament PLA màu trắng
Xem phía trên để biết hướng dẫn chi tiết. Đảm bảo sử dụng Spiral Vase Mode cho chụp đèn nhé.
