Bộ chuyển đổi openGrid sang Lego

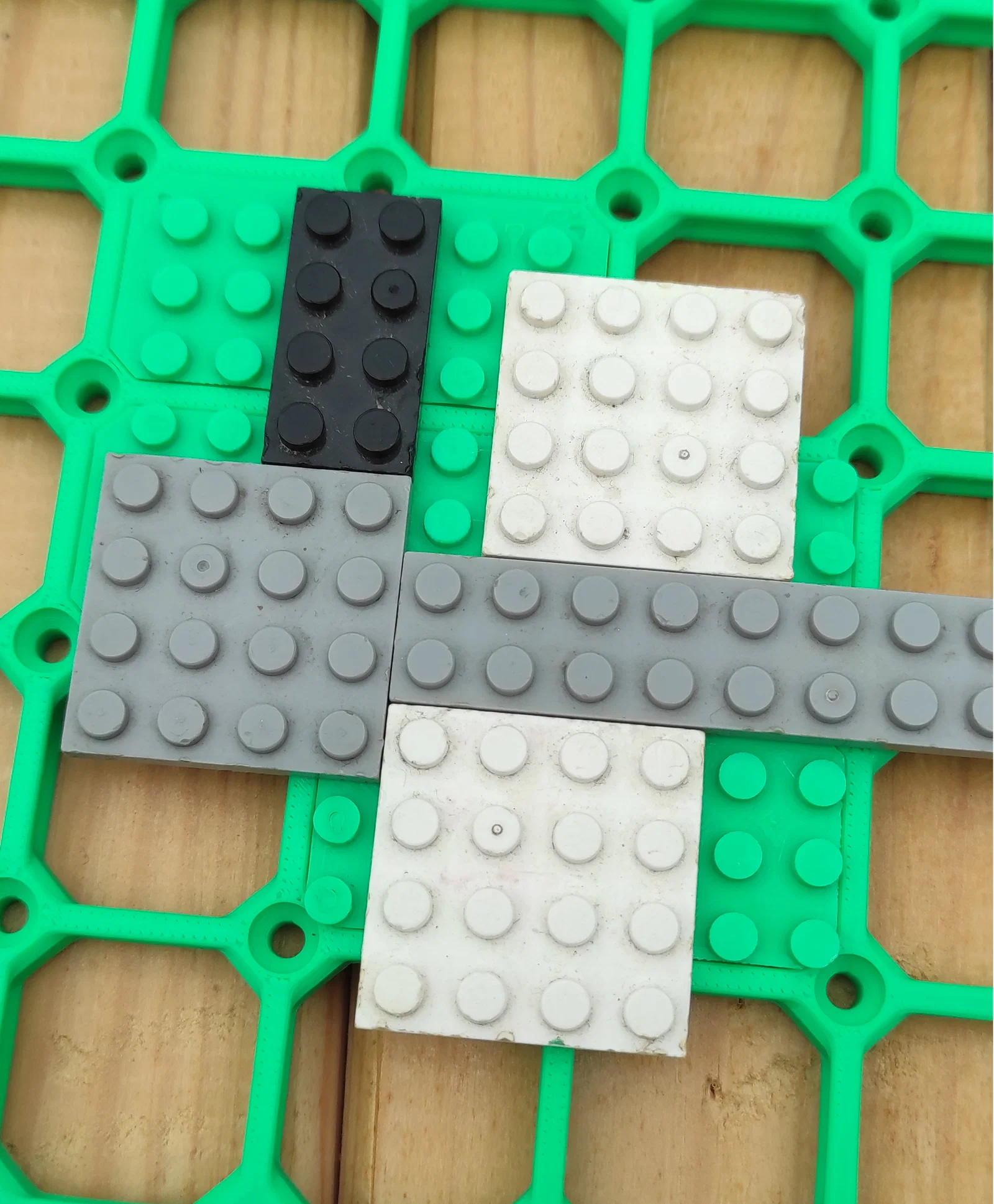

OpenGrid và Lego tương thích với nhau vì:
2 ô openGrid = 2 x 28 mm = 56 mm
7 chốt Lego = 7 x 8 mm = 56 mm

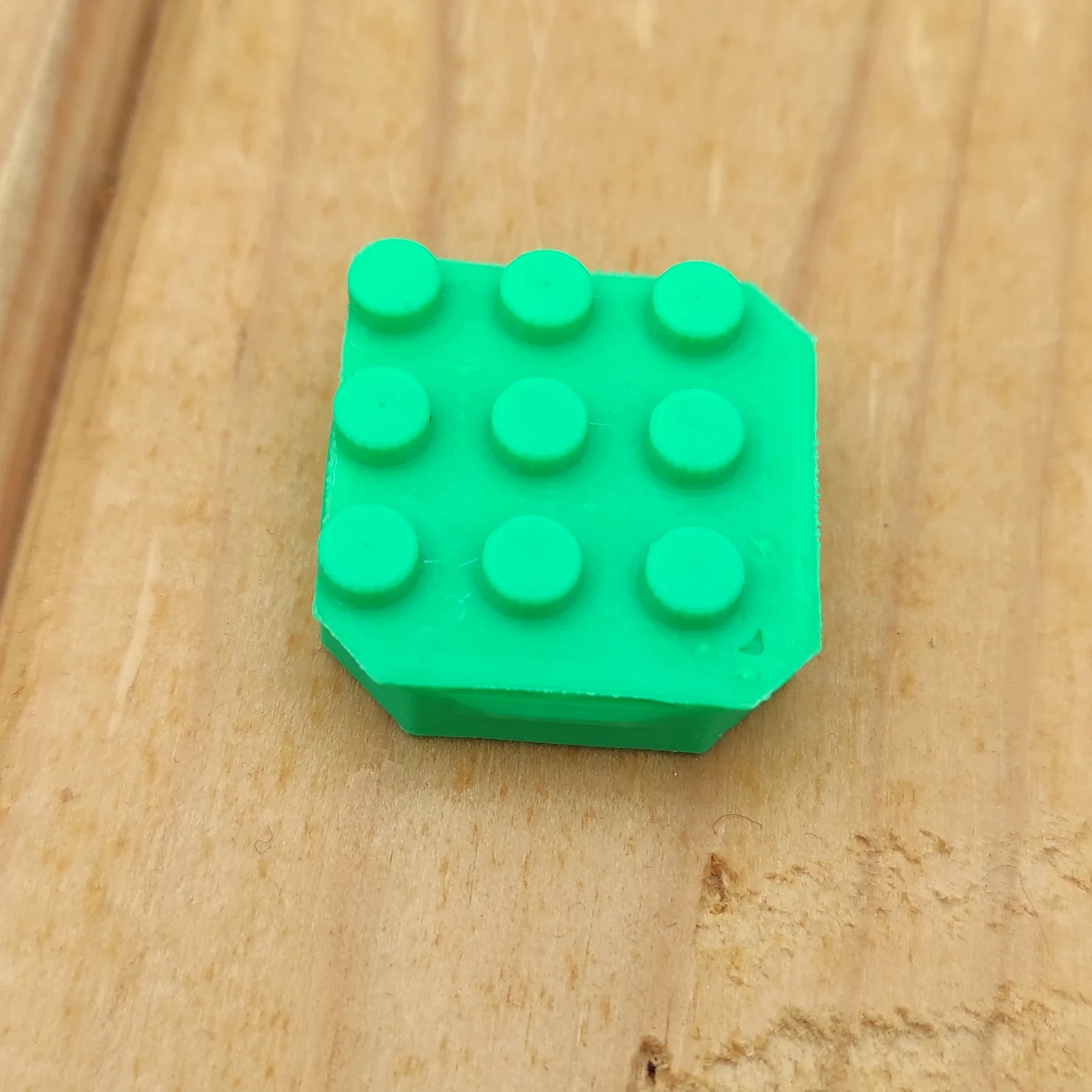

Phần khớp nối có một mũi tên ở một trong các góc. Chốt ở góc đối diện có một đường cắt 45° ở phía dưới.

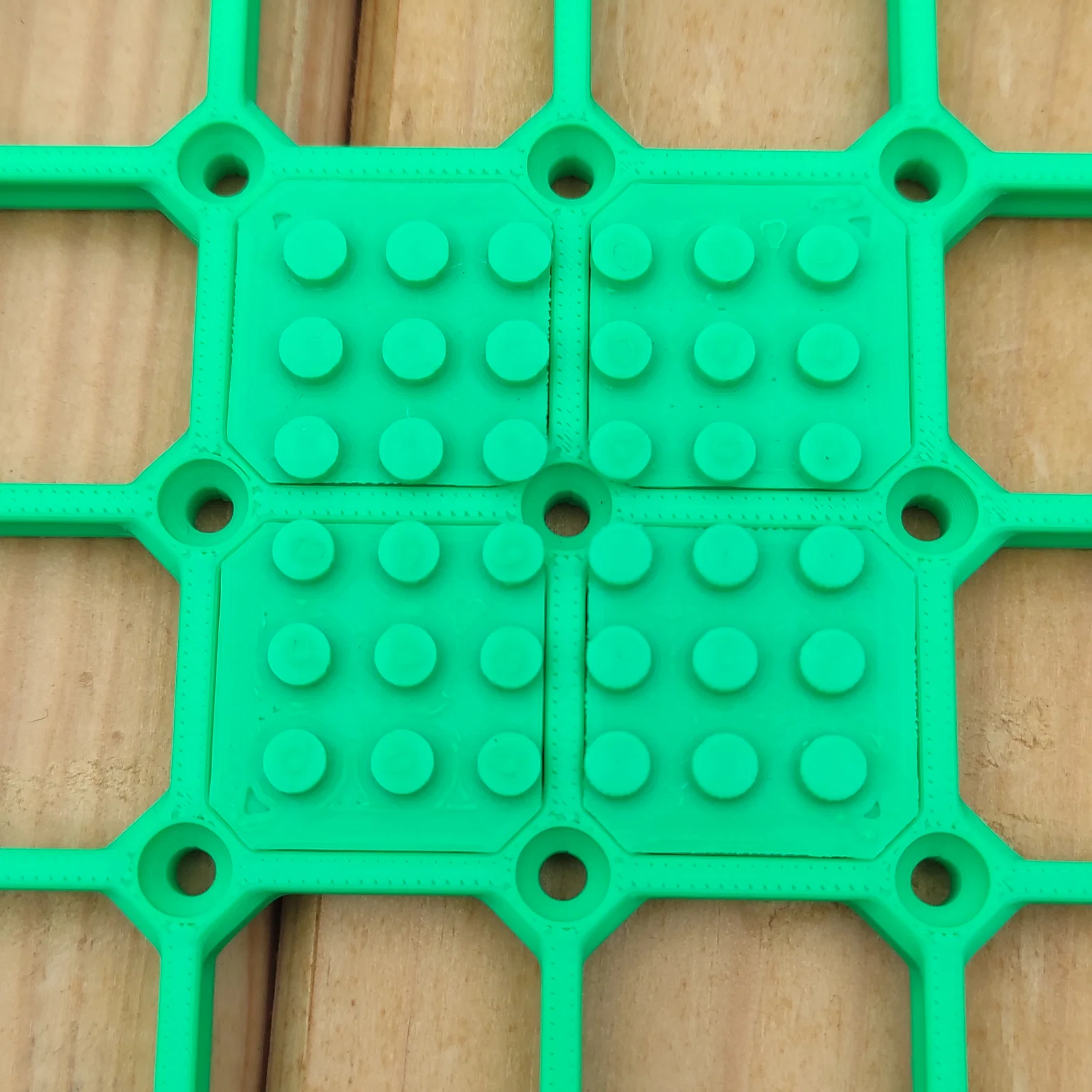

Một khối vuông 2x2 gồm các khớp nối với mũi tên hướng vào tâm sẽ tạo ra một tấm Lego 7x7 bị khuyết hàng và cột ở giữa (do các chốt đó sẽ nằm đè lên lưới grid).

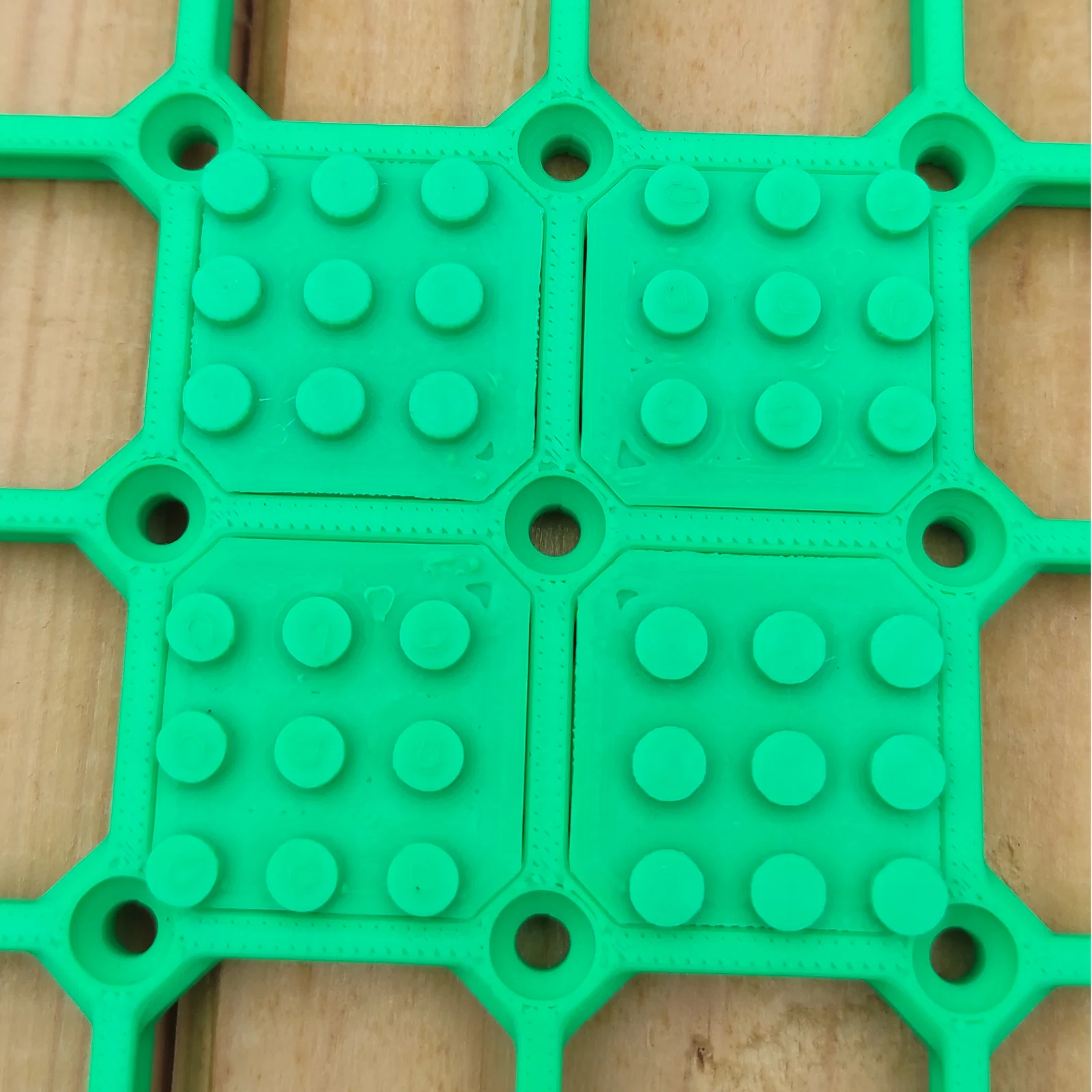

Hoặc bạn có thể xoay tất cả mũi tên hướng ra ngoài để tạo thành một tấm 6x6 không có khe hở (về mặt kỹ thuật, đây là các góc của bốn tấm 7x7).

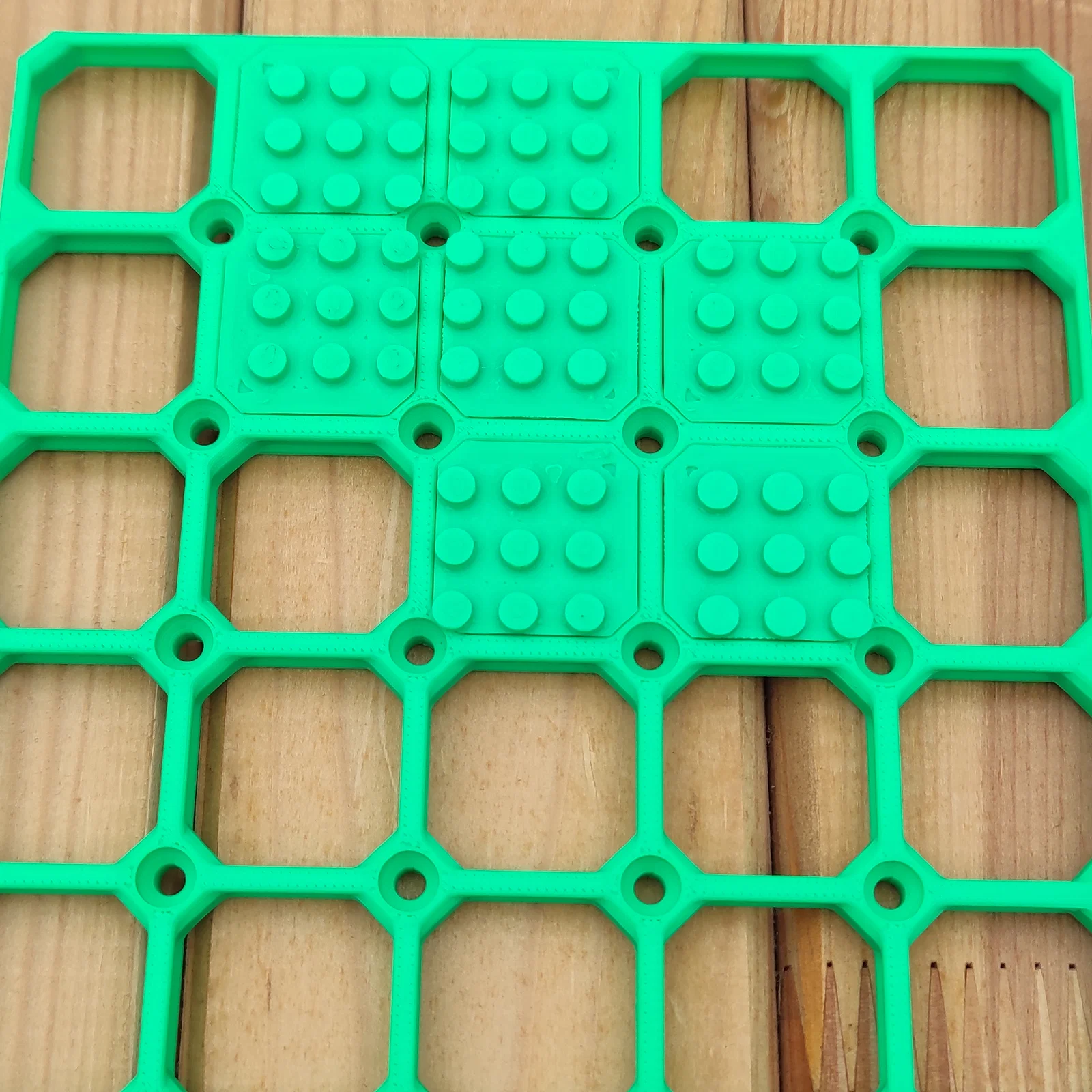

Bạn có thể tiếp tục nối dài mô hình này tùy theo nhu cầu.

Khi in, hãy sử dụng chiều cao lớp in (layer height) và kích thước đầu in (nozzle size) nhỏ, càng nhỏ càng tốt.

Có sẵn các loại chốt cho cả openGrid Full và Lite, với 2 tùy chọn đường kính chốt Lego:

• 4.8 mm là đường kính thực tế của Lego, tuy nhiên trong các bản in thử của mình, nhựa bị co lại khi nguội khiến mối nối khá lỏng lẻo.
• 5 mm lớn hơn chốt Lego một chút, nhưng sau khi in xong thì nó co lại vừa vặn hoàn hảo.

Mình cũng đã đính kèm các tệp thiết kế FreeCAD nếu bạn cần chỉnh sửa thêm các khớp nối này.

Lưu ý: Hầu hết các khớp nối trong ảnh chỉ là bản in thử nghiệm, mô hình thực tế sẽ là bản có các chốt được bo tròn; mình dùng lại ảnh cũ vì sự khác biệt giữa hai bản là rất nhỏ.
