Double Drawer (Ngăn kéo đôi)

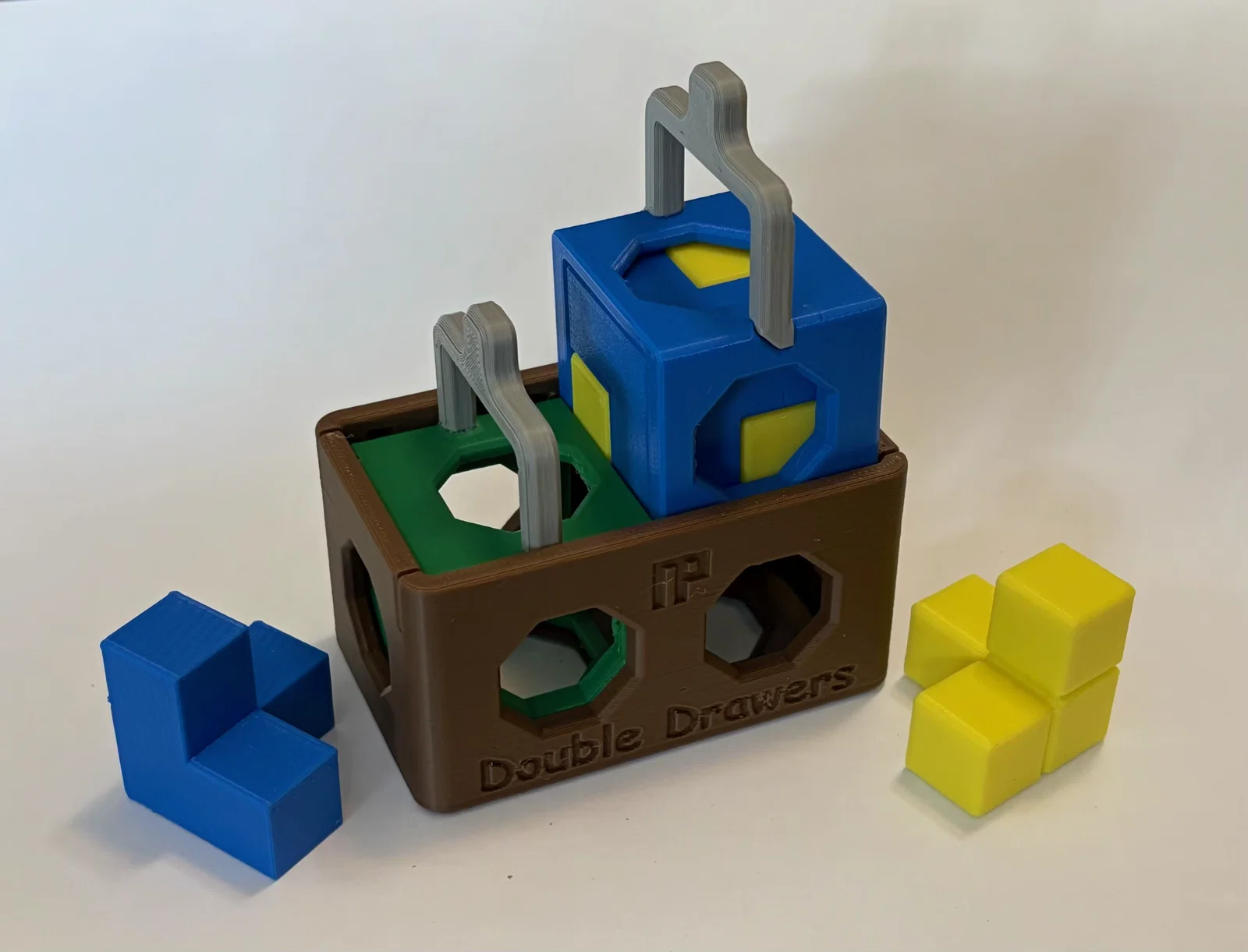

Hai ngăn kéo đối diện trong khung có cùng thể tích với bốn khối tetracube/tripod cần xếp vào. Nghe có vẻ dễ dàng: không vấn đề gì. Nhưng cả hai ngăn kéo đều có tay cầm gây cản trở việc đưa các mảnh vào. Câu đố xếp hình này tốn khoảng ba mươi bước để giải quyết.

Các ngăn kéo nên được kéo thẳng đứng lên, đừng bẻ cong chúng qua lại! Việc xoay các mảnh được khuyến khích trong câu đố này.

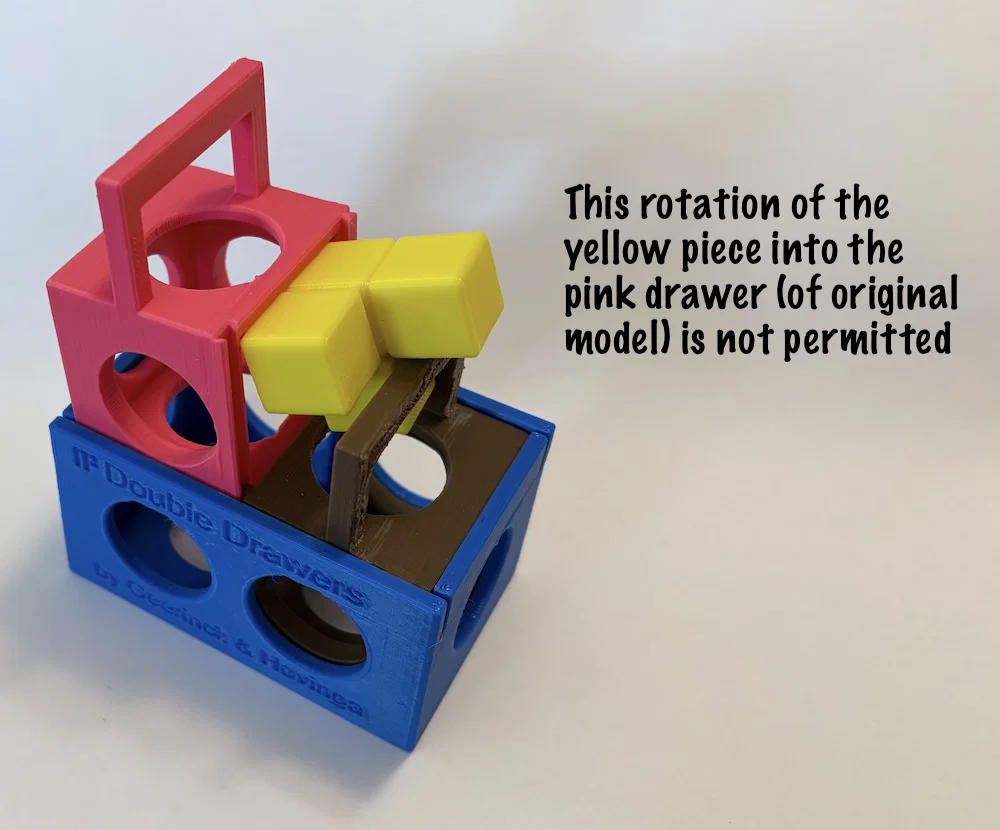

Lưu ý: nếu bạn tự in mô hình gốc, tùy thuộc vào độ chính xác của máy in, sai số có thể cho phép các chuyển động xoay không mong muốn, làm giảm đáng kể độ khó của câu đố. (xem hình ảnh để biết một bước đi không hợp lệ)

Hướng dẫn in

In tất cả các bộ phận theo hướng đặt trong file STL. Không cần hỗ trợ (support). Một bộ phận cần dùng keo dán sắt (CA hoặc keo Krazy Glue).

Cài đặt in khuyến nghị là chiều cao lớp 0.2mm, với 2 đường bao (perimeter), 4 lớp tường trên/dưới và 15% infill. Các mảnh tripod có thể in với 3 tường và lên đến 50% infill để tăng trọng lượng.

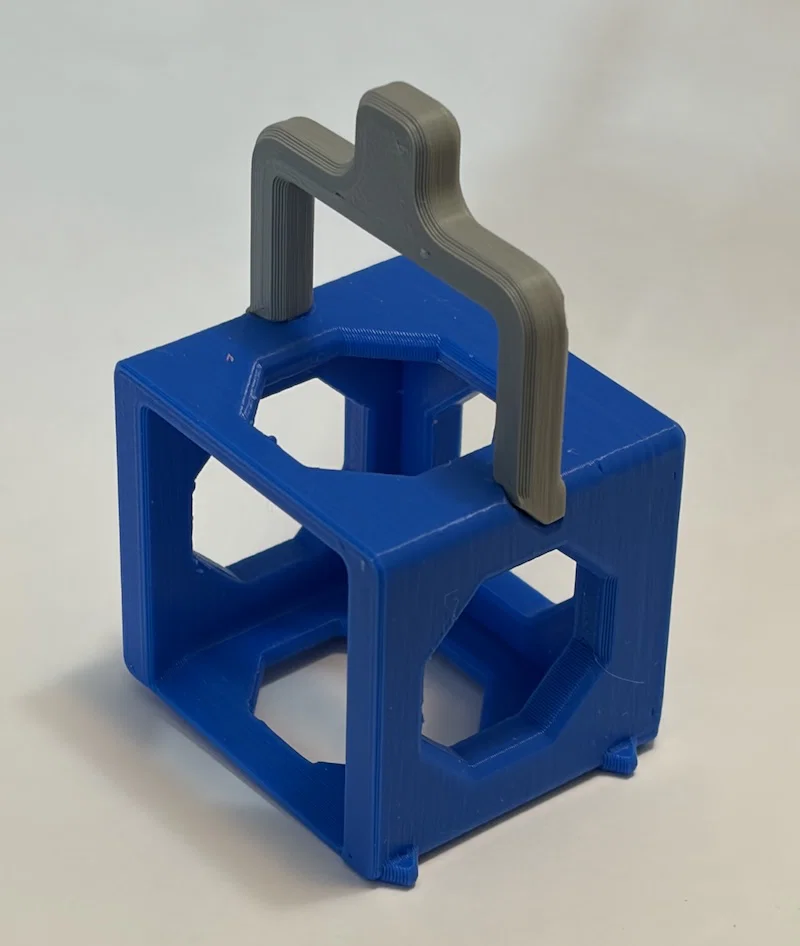

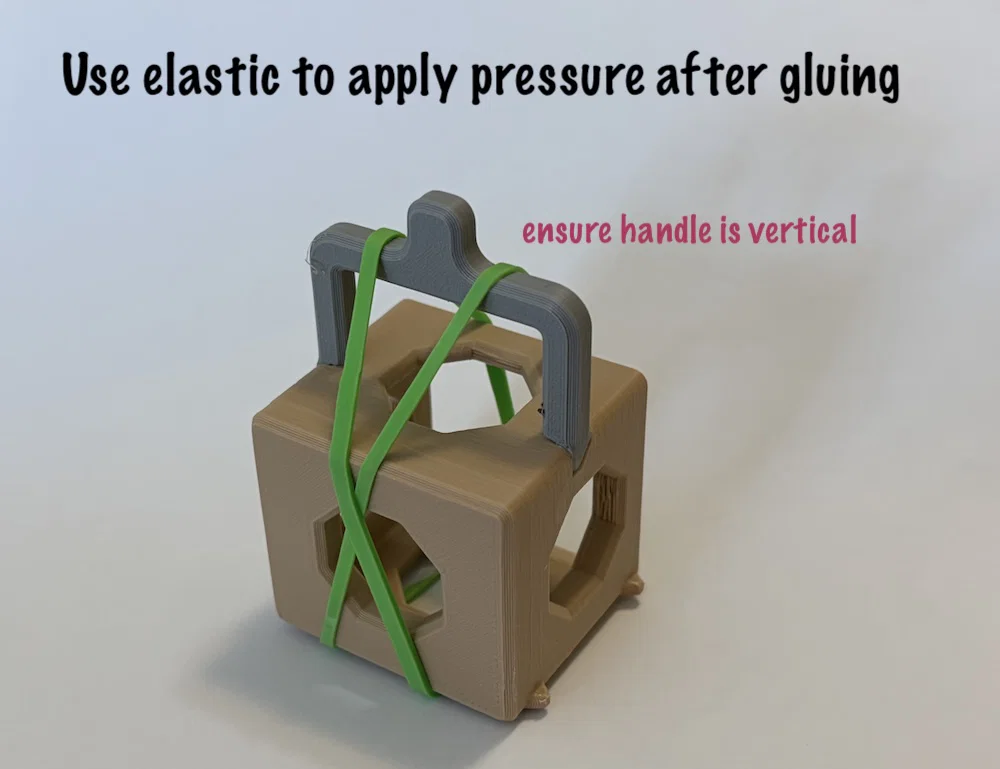

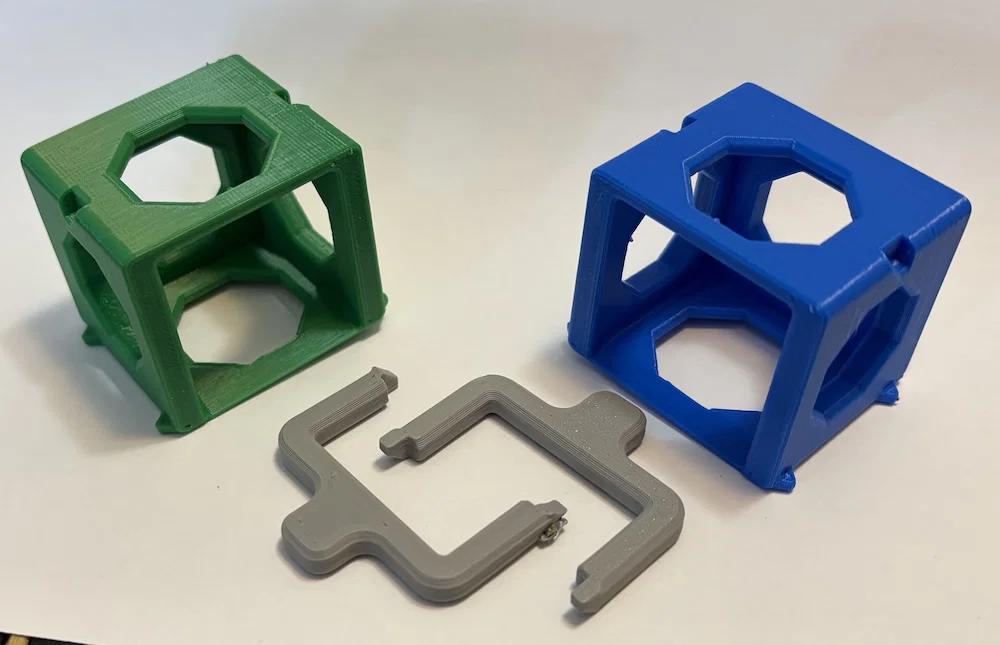

Mỗi ngăn kéo có một tay cầm riêng cần in. Bạn cần 2 tay cầm và 2 ngăn kéo. Dán tay cầm vào mỗi ngăn kéo và cố định bằng dây chun (như hình minh họa) để đảm bảo mối dán chắc chắn.

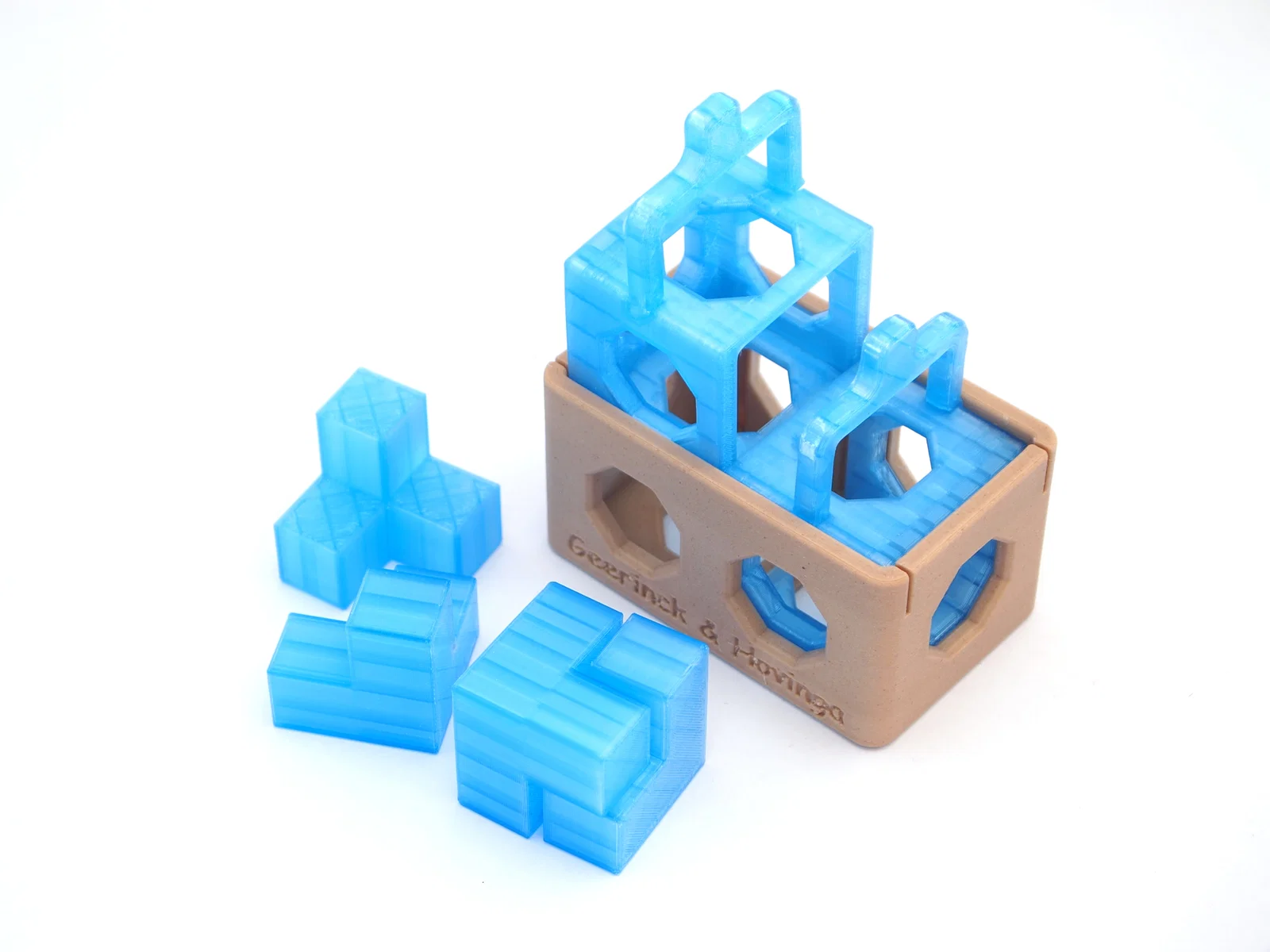

Đối với các mảnh ghép, có hai kiểu dáng được cung cấp. Hãy chọn một kiểu và in 4 mảnh tripod.

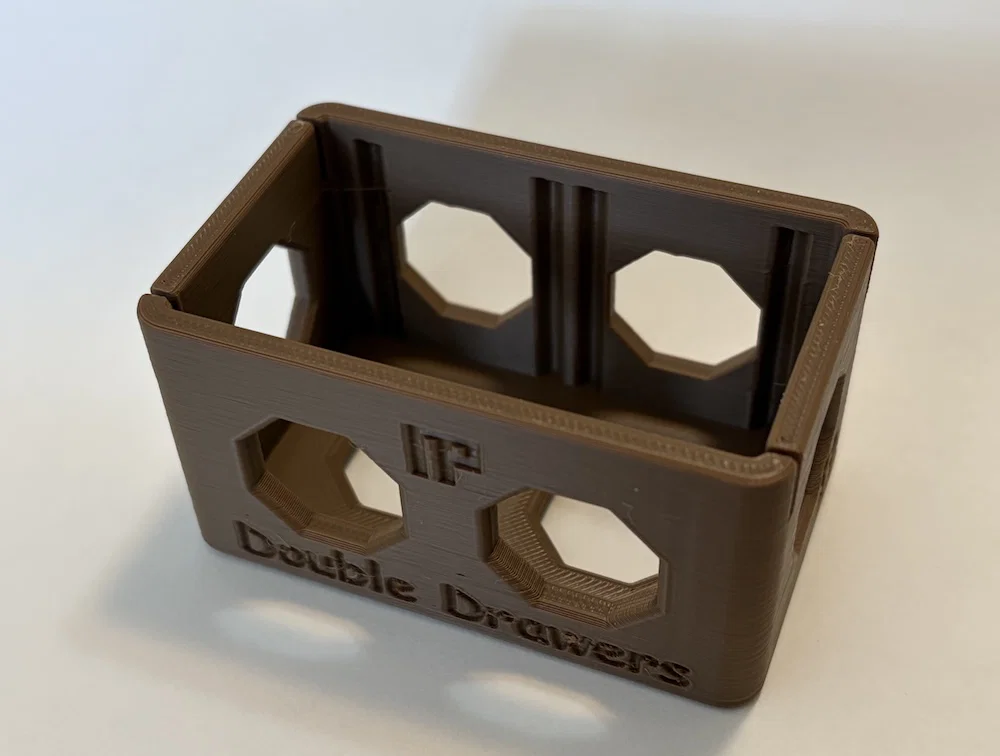

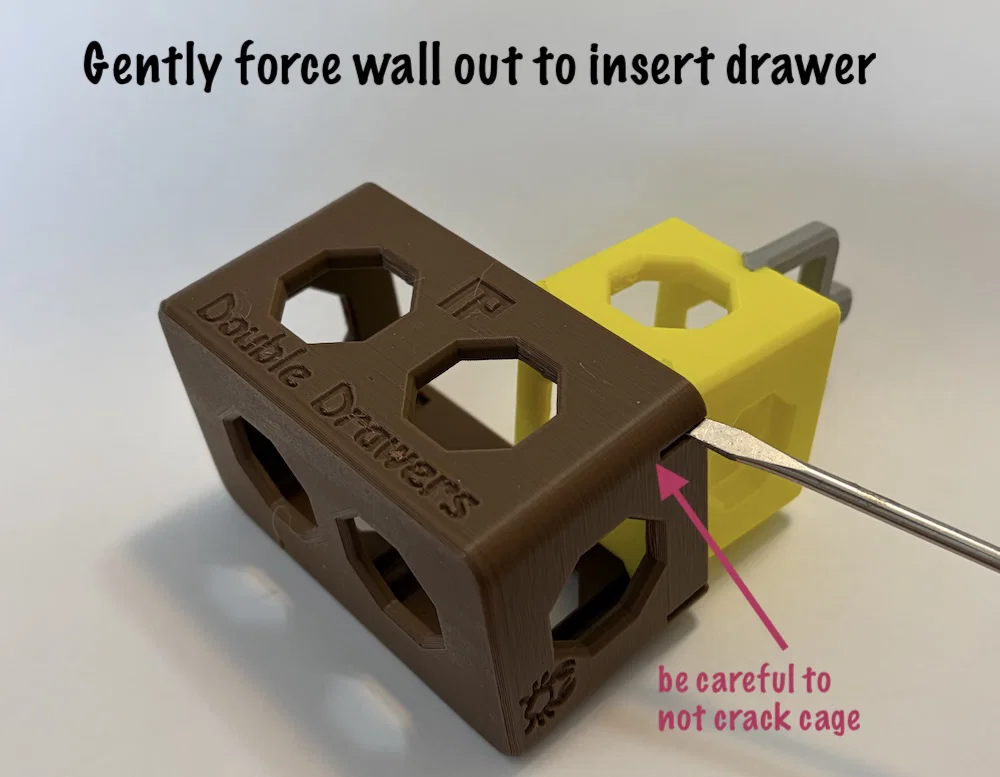

Việc lắp các ngăn kéo vào khung có thể hơi khó khăn. Bạn có thể đặt một bên của ngăn kéo vào hai rãnh của nó và nhẹ nhàng uốn cong thành bên kia để lắp nốt bên còn lại. Bạn cũng có thể dùng một chiếc tuốc nơ vít dẹt nhỏ (như trong hình) để giúp uốn cong tường dài của khung khi lắp chốt gần phía đầu nhất. Hãy cẩn thận; nếu uốn quá mạnh sẽ làm nứt tường.

Độ khó

2.5 trên 5

Dự án Printable Puzzle Project

Printable Puzzle Project hướng đến việc cung cấp các mô hình mã nguồn mở chất lượng cao cho nhiều thiết kế câu đố. Tất cả các mô hình của chúng tôi đều được đăng tải với sự cho phép hào phóng từ các nhà thiết kế và chỉ được cấp phép cho mục đích phi thương mại. Mọi người có thể in bản sao để sử dụng cá nhân, nhưng việc bán hoặc thương mại hóa chúng đều không được phép, và các nhà thiết kế câu đố giữ mọi quyền tác giả đối với tác phẩm của họ.

Các câu đố của chúng tôi được tạo mô hình bằng thư viện puzzlecad mã nguồn mở. File .scad đã bao gồm trong mô hình này phòng khi bạn muốn tùy chỉnh bất kỳ thông số thiết kế nào; thông tin chi tiết về cách thực hiện có thể tìm thấy trong hướng dẫn Puzzle Modeling của PPP.

"Bộ sưu tập No Problem Puzzle" bao gồm nhiều câu đố với các hộp phức tạp mà rất khó để mô hình hóa bằng open-scad. Ngoài ra, các file thiết kế gốc cho các chiếc hộp đã bị mất do lỗi ổ cứng. Đó là lý do tại sao các câu đố này chỉ chứa file scad cho các mảnh ghép.

Về các nhà thiết kế

Từ tháng 11 năm 2020 đến tháng 4 năm 2023, Theo Geerinck và Symen Hovinga đã hợp tác dưới tên thương hiệu "No Problem Puzzles" để thiết kế và sản xuất các câu đố của họ. Nhiều câu đố xếp hình độc đáo của họ giới thiệu các tính năng hấp dẫn như cửa trượt hoặc các yếu tố di chuyển. Những tính năng này và cách chúng hoạt động luôn tạo thêm một chiều hướng vui nhộn cho bài tập xếp hình quen thuộc. Những câu đố đó từng có thể được mua qua một dịch vụ in ấn trực tuyến. Hoặc, đối với những người sở hữu máy in 3D, các file này có thể được lấy từ Symen.

Tuy nhiên, sau sự ra đi đầy tiếc nuối của Symen, việc mua hàng qua 'No Problem Shop' không còn thực hiện được nữa. Vì vậy, Theo đã quyết định công khai các thiết kế để mọi người có thể tạo ra các bản sao in 3D và thưởng thức cho nhu cầu cá nhân.
