Hộp Đựng Pin 1S Chống Va Đập (Rugged 1S Battery Case)

Remix từ Hộp Bền Bỉ Dáng Hẹp - Parametric Tác giả Bbx3Ddesign

Tác giả GerardusPino_297904

Lượt tải
50
Lượt thích
18
Lượt coi
443
Bản remix
1

File 14 1.006,3 KB

  • box_long_wide_1781209573.stlSTL · 131,9 KB
  • insert_long_wide_1781209574.stlSTL · 31,9 KB
  • box_short_wide_1781209575.stlSTL · 129,2 KB
  • insert_short_wide_1781209576.stlSTL · 29,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

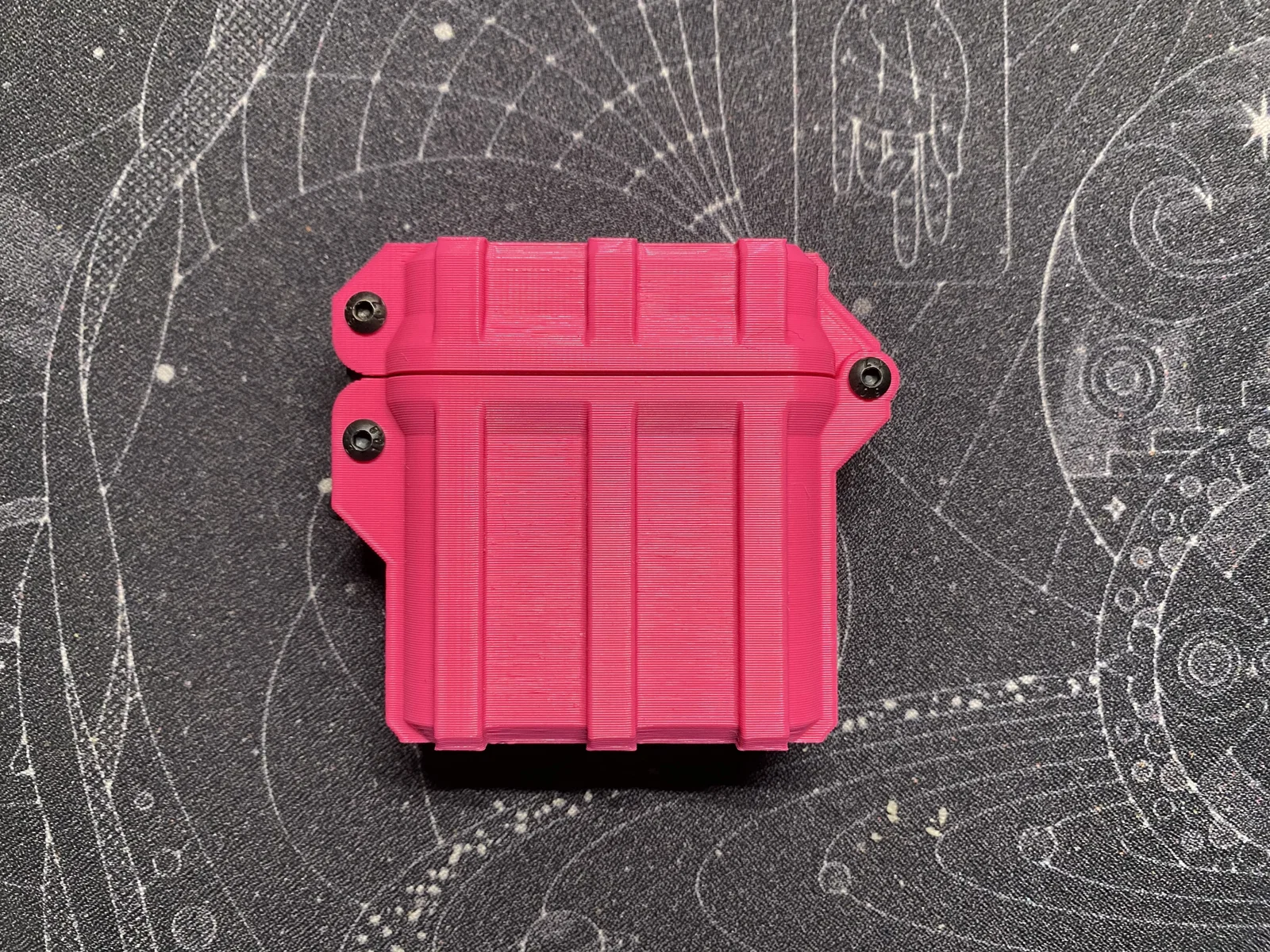

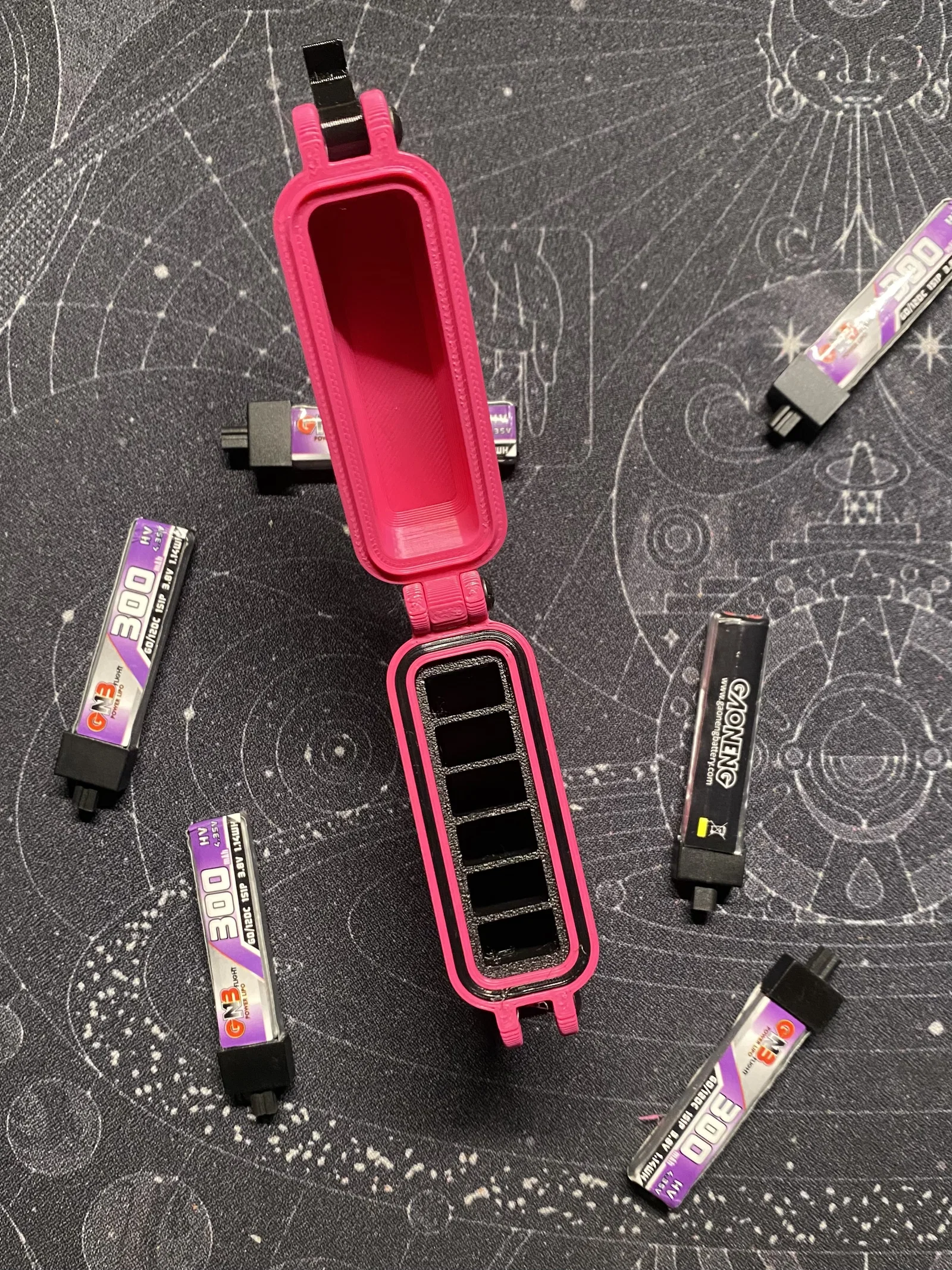

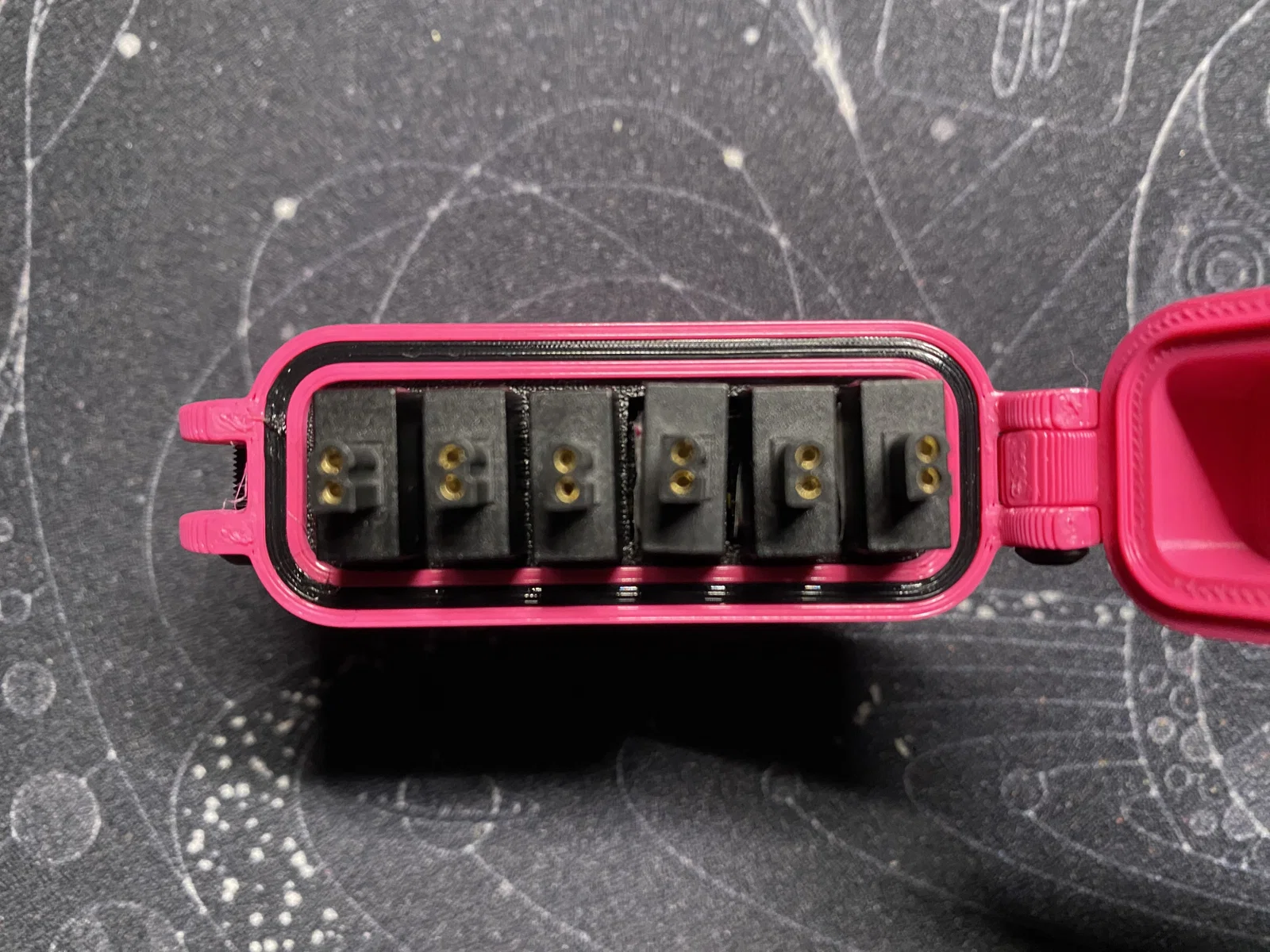

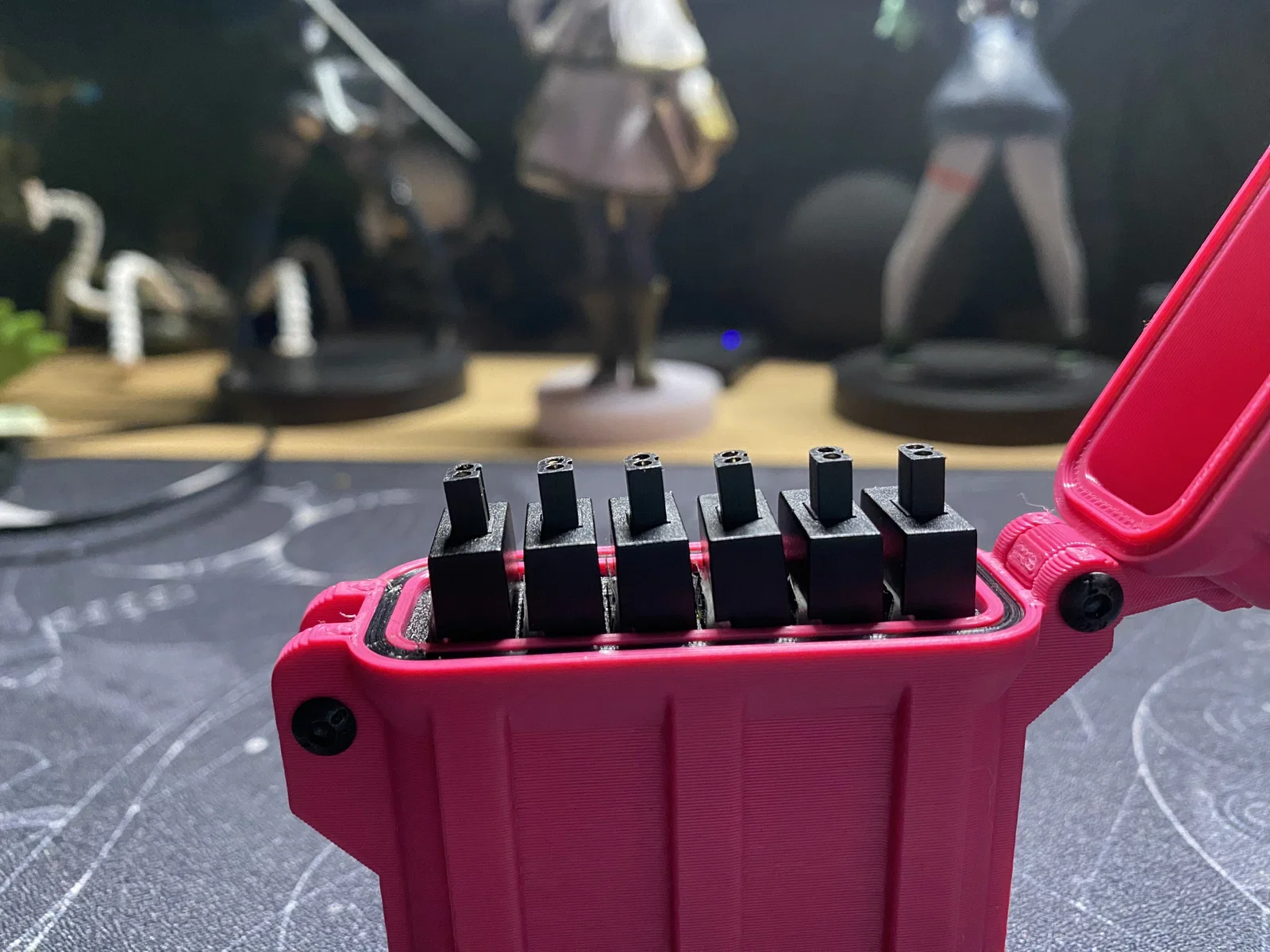

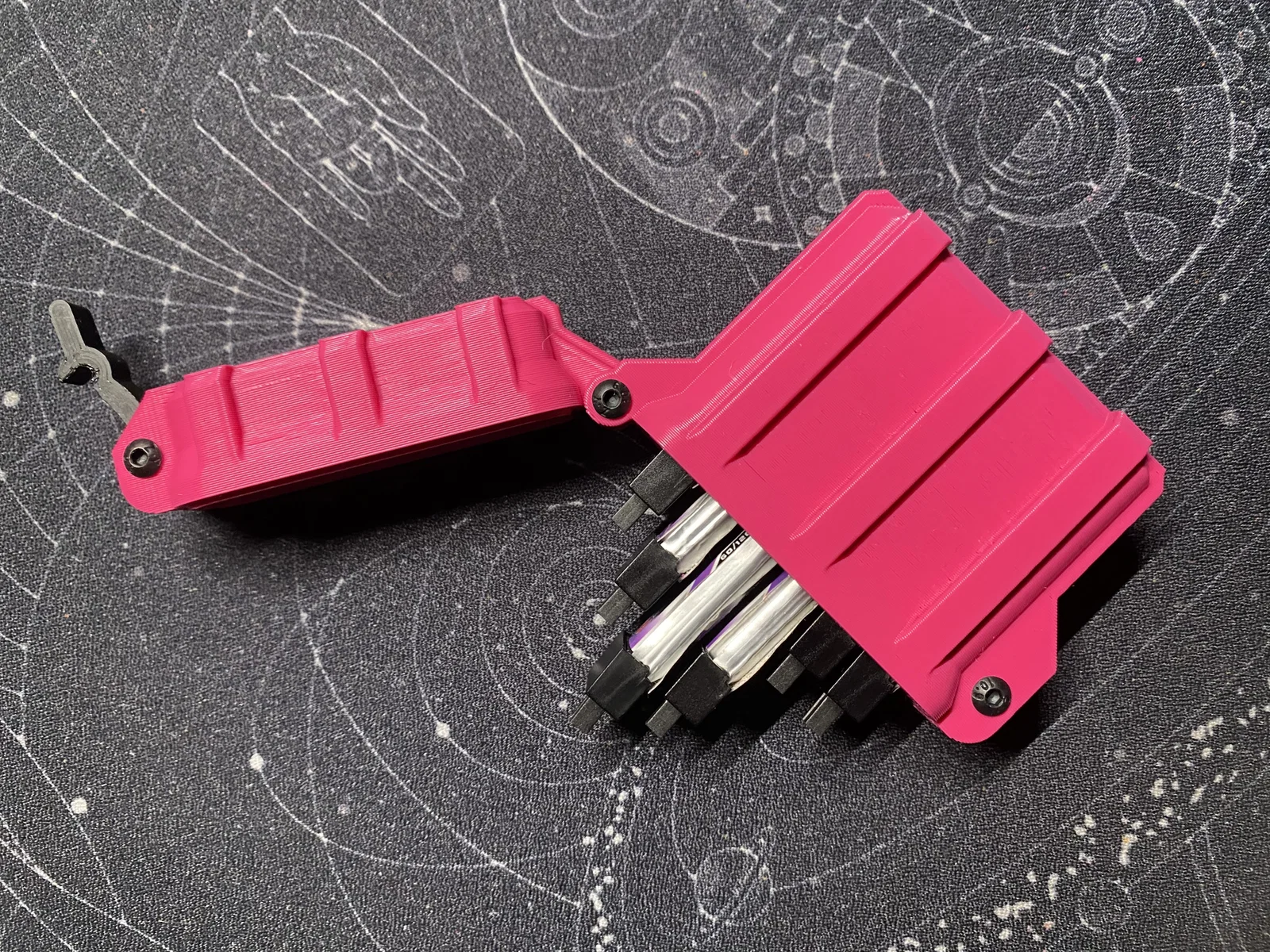

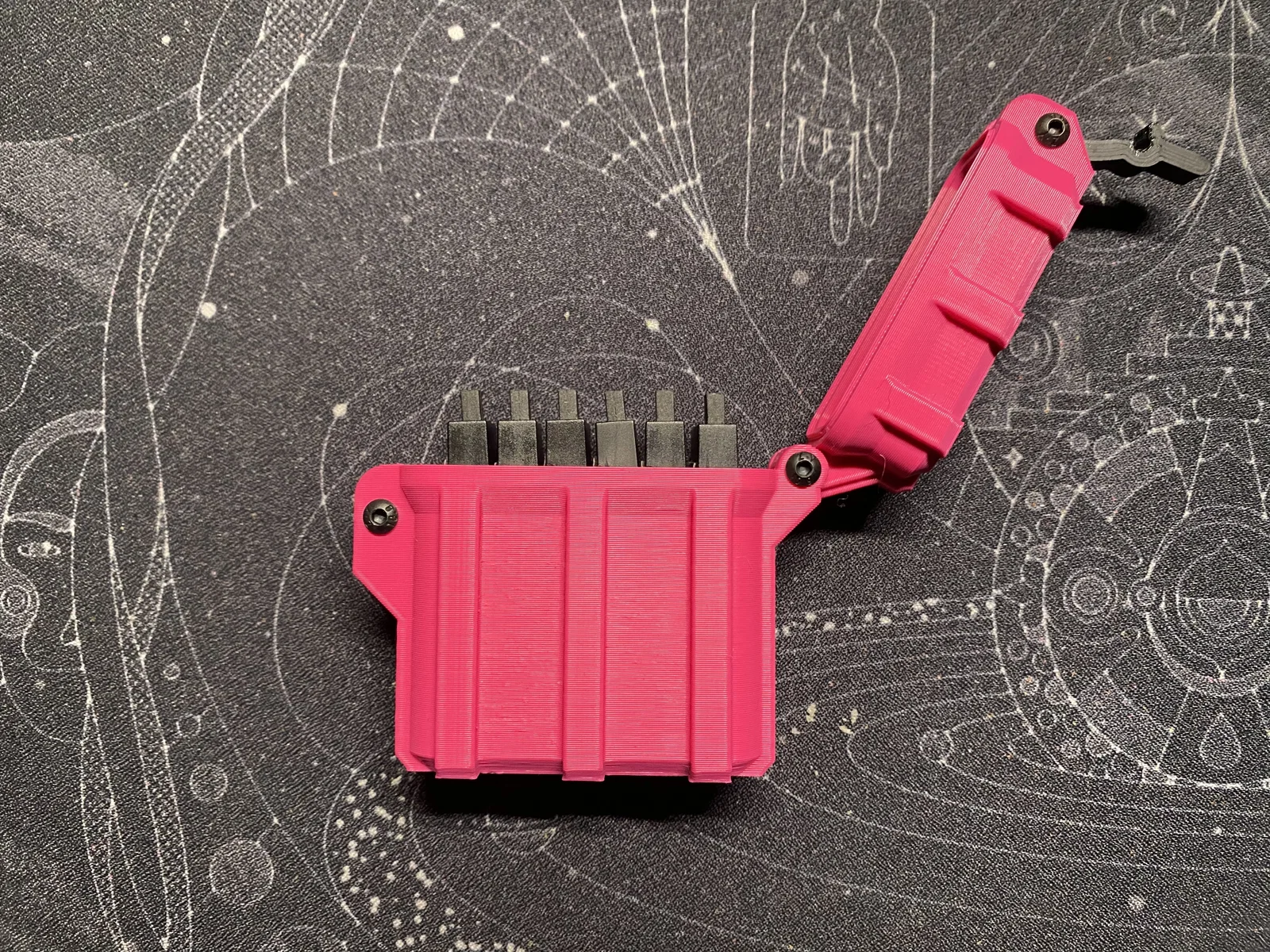

Bản remix này đã biến chiếc hộp chống va đập nguyên bản trở thành một chiếc hộp đựng pin nhỏ gọn hơn. Mình đã bỏ đi phần tay cầm và các chân đế vì không cần thiết cho một chiếc hộp kích thước nhỏ như thế này. Bên trong có thêm một miếng đệm được thiết kế riêng để giữ được 6 viên pin 1S 300mAh. Mình cố tình chọn 6 ngăn vì hầu hết các bộ sạc Tiny Whoop đều có 6 cổng sạc. Việc cất giữ pin theo bộ 6 viên giúp cho khâu chuẩn bị bay và sạc pin trở nên ngăn nắp và hiệu quả hơn.

Hộp có 4 phiên bản kích thước dài và rộng khác nhau: hai bản ngắn dành cho pin loại GNB, một bản dài hơn dành cho các loại pin lớn hơn một chút như BetaFPV Lava hoặc Tattu 300mAh, và phiên bản hộp rộng và dài dành cho những viên pin lớn như BetaFPV 550mAh (⚠ lưu ý cần kiểm tra trước khi dùng).

Chỉ cần in phần gioăng làm kín bằng TPU — còn hộp và khay bên trong thì có thể in bằng bất kỳ vật liệu thông dụng nào.

Bạn sẽ cần 3 con ốc M3x12mm để lắp ráp cho các loại hộp hẹp, hoặc 3 con ốc M3x16mm cho các loại hộp rộng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
14
Tổng dung lượng
1.006,3 KB
File lớn nhất
142,1 KB
