Ốp che Danalock V3 Rosette

Đây là một phụ kiện đơn giản dành cho khóa cửa Danalock V3. Không giống như ở Mỹ, phiên bản Danalock V3 tại châu Âu không đi kèm với ốp che khóa (rosette). Đại diện hãng tại địa phương cho biết món này có thể mua được dưới dạng linh kiện thay thế nhưng mình chẳng tìm thấy chỗ nào bán cả.

Hơn nữa, trên cánh cửa mình đang lắp khóa, chiếc ốp zin có lẽ cũng không đủ rộng để che đi các lỗ khoan lắp đặt cũ. Mình cần một cái ốp che có thể mở rộng thêm 10mm so với thân khóa.

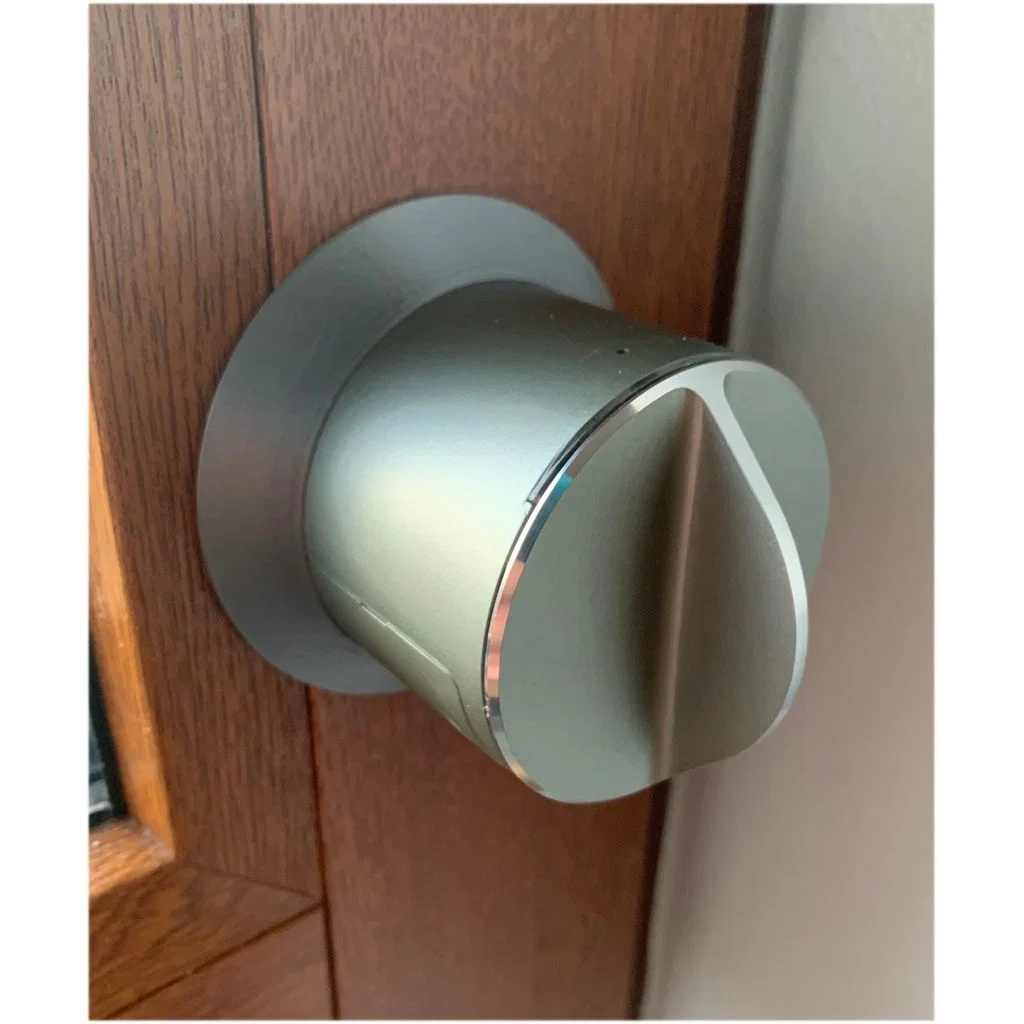

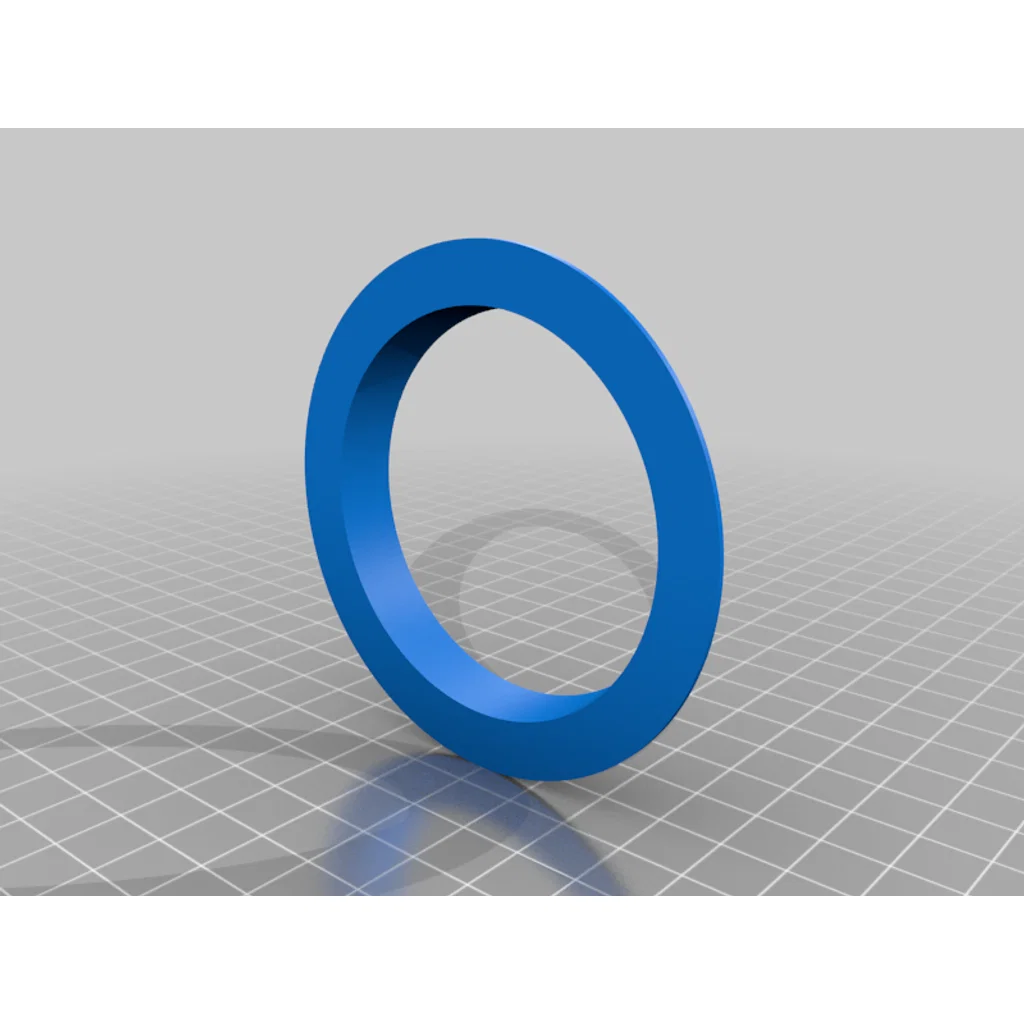

Thân khóa gốc có đường kính 60mm, chiếc ốp này có đường kính 80mm (chính xác là 80.2mm) và cao 10mm, giúp che khéo léo phần đuôi màu đen của khóa, tấm đế lắp đặt và bất kỳ chi tiết nào xung quanh trong phạm vi dưới 10mm.

Bên trong ốp được thiết kế hơi côn để trượt vào dễ dàng mà vẫn ôm sát thân khóa. Nó cũng có một lỗ ren ở mặt dưới. Nếu in ở độ phân giải chi tiết (lớp in 0.1 hoặc 0.15), bạn sẽ có được phần ren hoạt động tốt, cho phép vặn ốc không đầu cỡ M4 vào để cố định ốp chắc chắn hơn.

Thực tế thì không cần dùng ốc vì ốp đã nằm rất khít, nhưng lỗ này vẫn cần thiết: khi xoay 180 độ (từ dưới lên trên khóa), nó sẽ để lộ ra lỗ lắp đặt nhỏ xíu cho phép tháo toàn bộ khóa ra. Đây là điểm mình đã bổ sung sau khi phiên bản đầu tiên gây khó khăn cho mình lúc tháo ốp ra khỏi khóa.

Thân khóa gốc có tông màu hơi xanh lá, nhưng khi in ốp bằng nhựa in (filament) màu bạc kim loại thì nhìn rất hợp. Bạn không cần dùng support (hỗ trợ) khi in mẫu này.
