Giá treo WiFi Access Point - Phiên bản 1 DoF

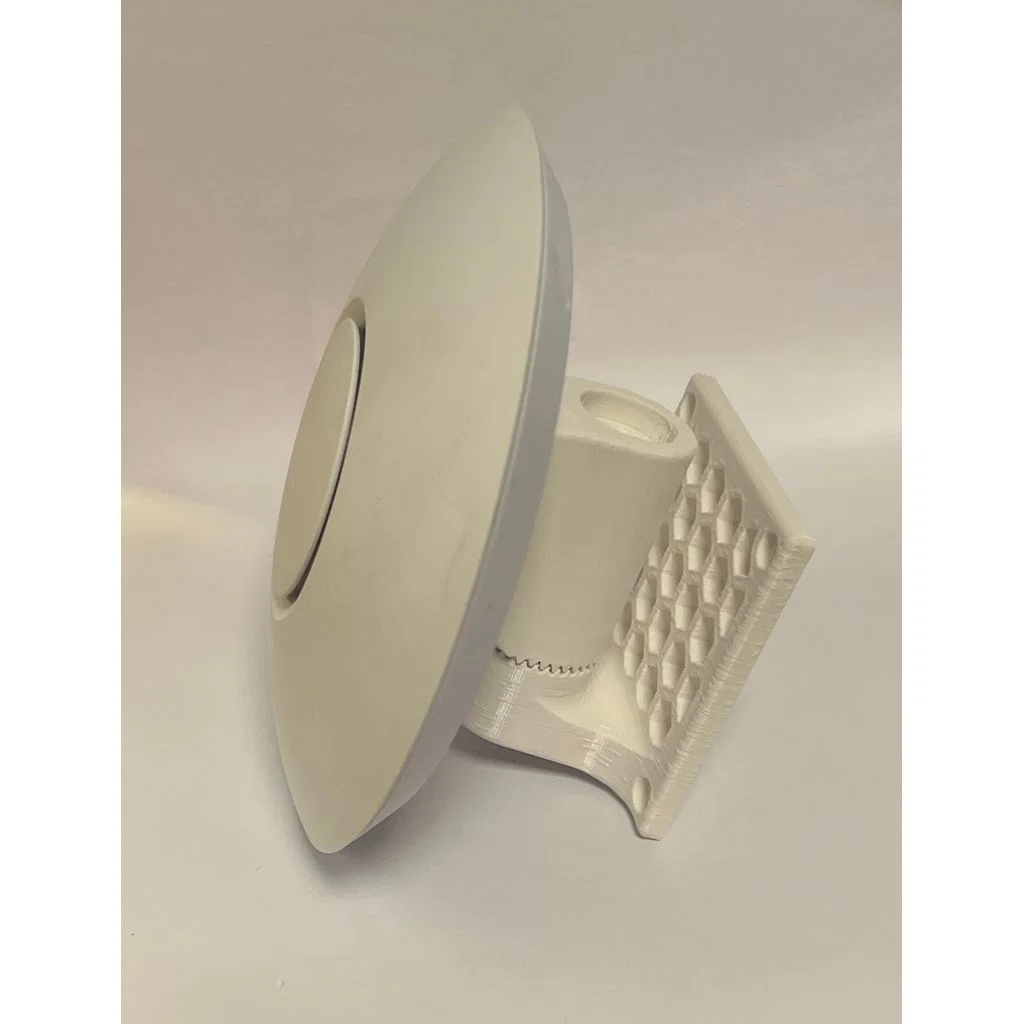

Đây là bản remix từ giá treo 2 DoF (Degree of Freedom) gốc thành phiên bản 1 DoF đơn giản hơn. Thay vì sử dụng cánh tay tựa vào tấm gắn tường (WallPlate) và tấm thân (BodyPlate) liên kết bằng đai ốc để điều chỉnh AP lên xuống, phiên bản này chỉ cho phép xoay quanh trục Z (sang trái và phải) khoảng 45 độ mỗi hướng (tổng cộng 90 độ) - tùy thuộc vào kích thước của AP bạn gắn.

Phiên bản này rất tiện lợi nếu bạn muốn lắp đặt trên tường (hoặc bề mặt tương tự) theo chiều thẳng mà không cần hướng AP lên hoặc xuống. Nếu bạn cần tính năng xoay (nếu không xoay thì không cần thiết và bạn có thể dùng trực tiếp tấm gắn zin của Ubiquiti) và mức xoay 45 độ là đủ cho nhu cầu của bạn, thì đây là lựa chọn hợp lý.

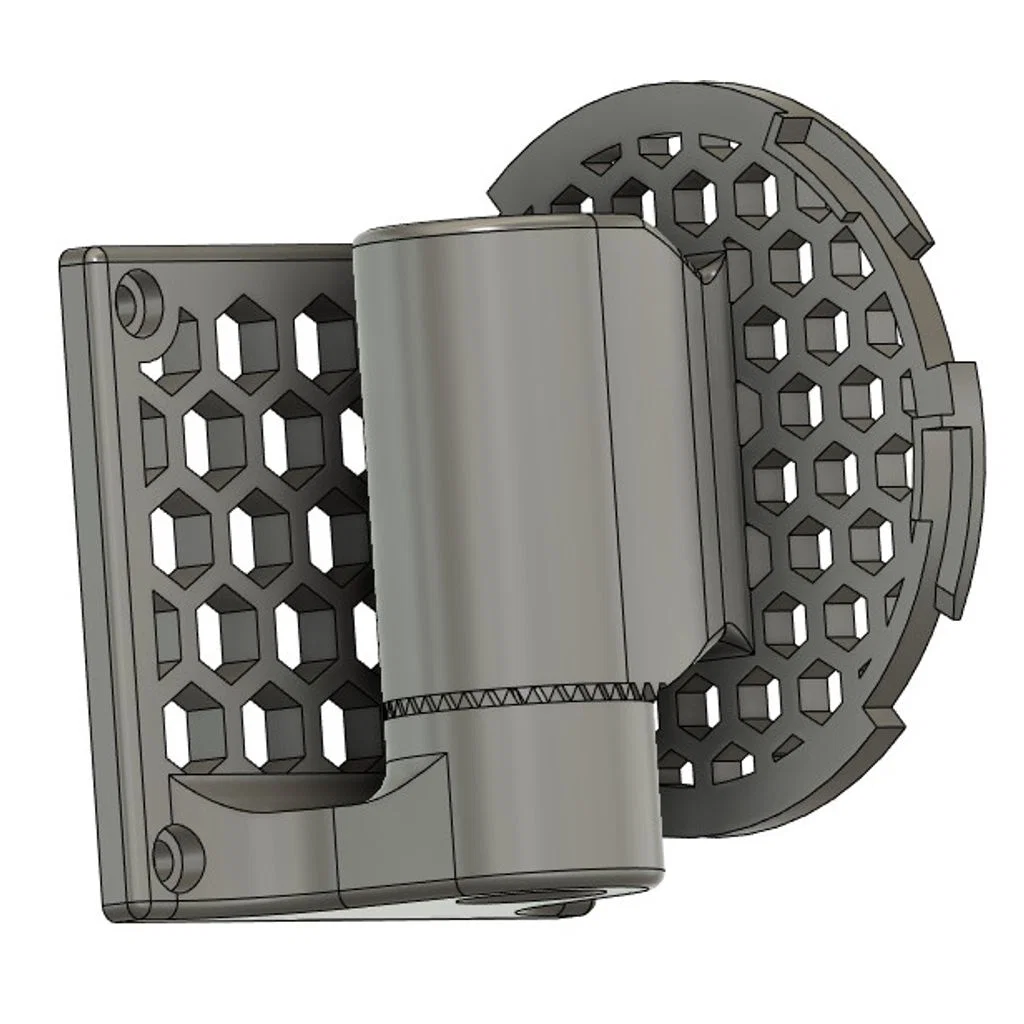

Phần sửa đổi chỉ thực hiện trên chi tiết BodyPlate, vì vậy bạn vẫn cần dùng WallPlate từ thiết kế gốc.

Ngoài việc đơn giản hóa xuống còn 1 DoF, thiết kế này còn có hai cải tiến đáng chú ý:

• BodyPlate gốc yêu cầu tấm gắn zin của Ubiquiti (xem ảnh đính kèm) để bắt vít. Với bản mới, tấm gắn zin không còn cần thiết nữa vì BodyPlate sẽ "vặn trực tiếp" vào thân AP. Khác với tấm zin, phiên bản này không có khóa cố định nên chỉ giữ AP bằng ma sát, nhưng nó hoạt động rất tốt với nhu cầu của mình. Cải tiến này cũng giải quyết được vấn đề thiếu tấm gắn zin ở một số mẫu AP (do nhà sản xuất không kèm theo).

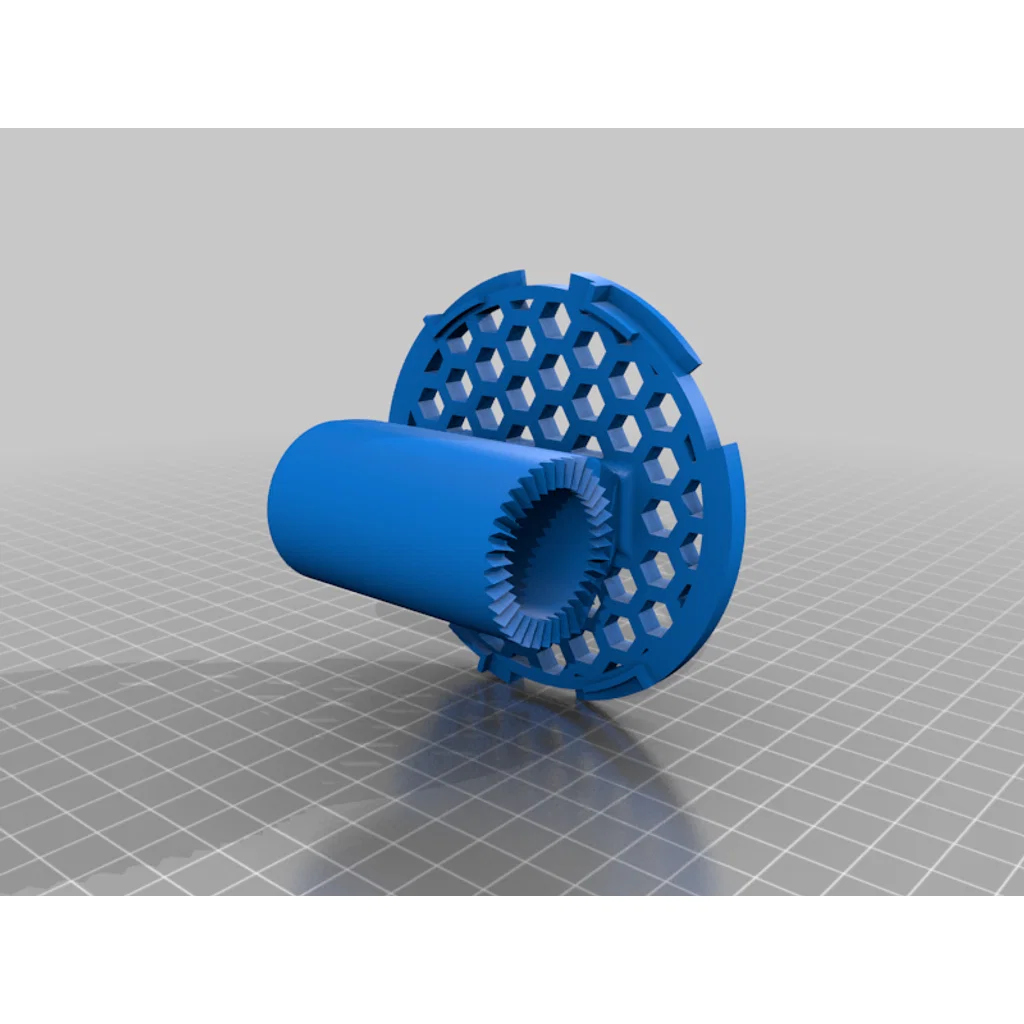

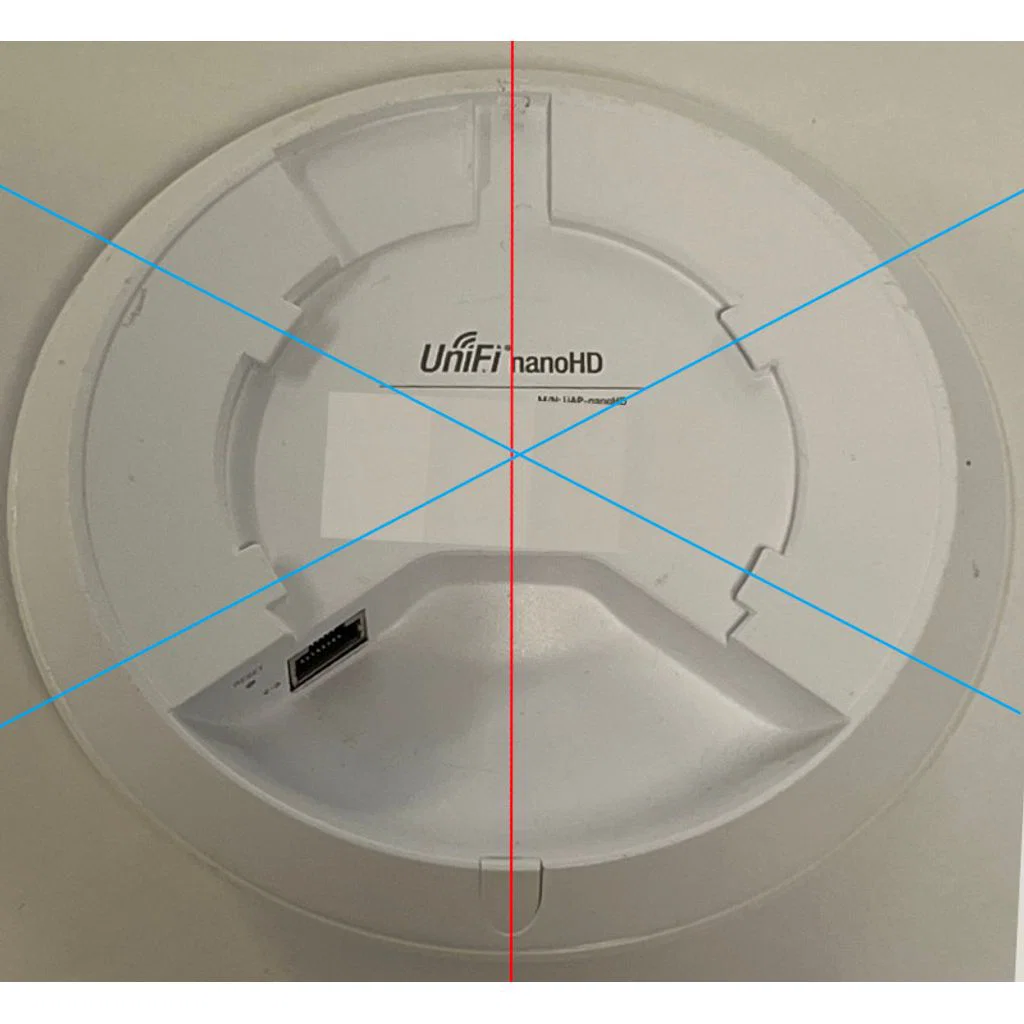

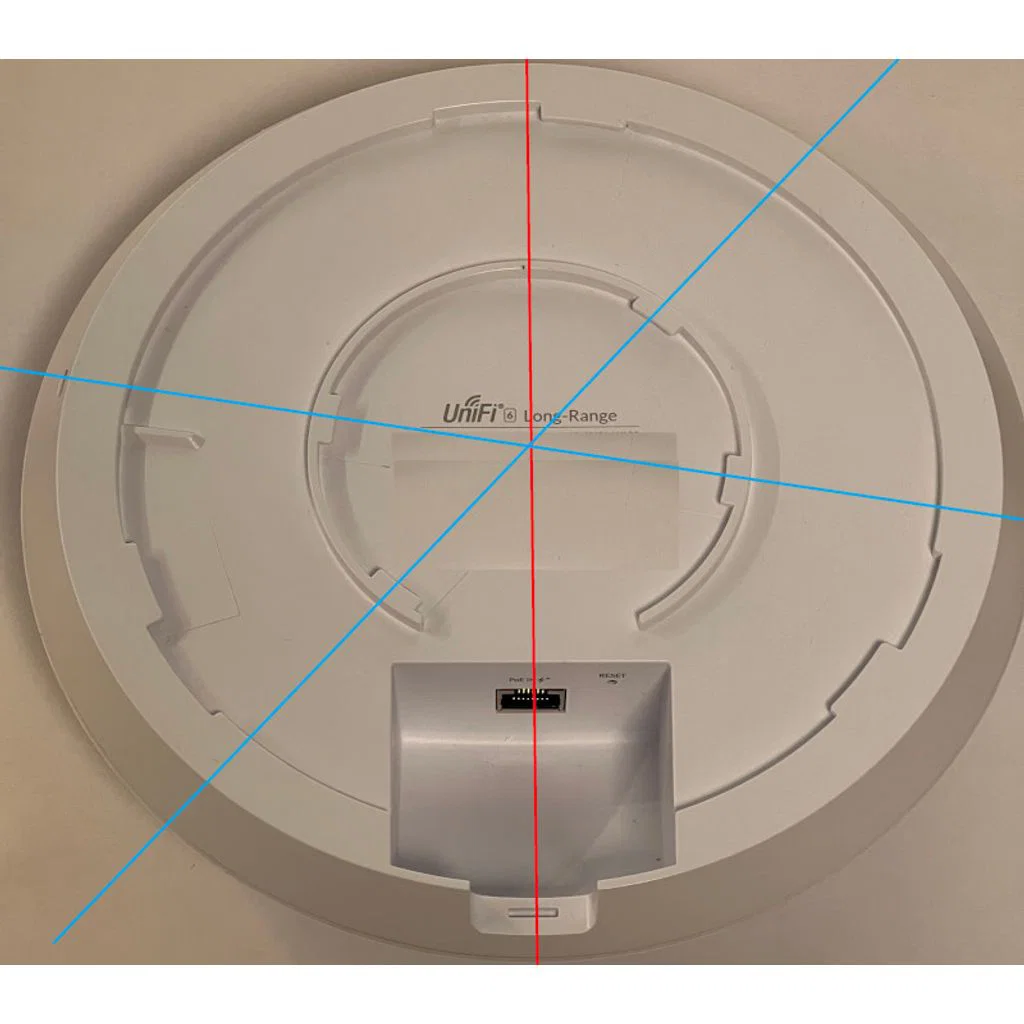

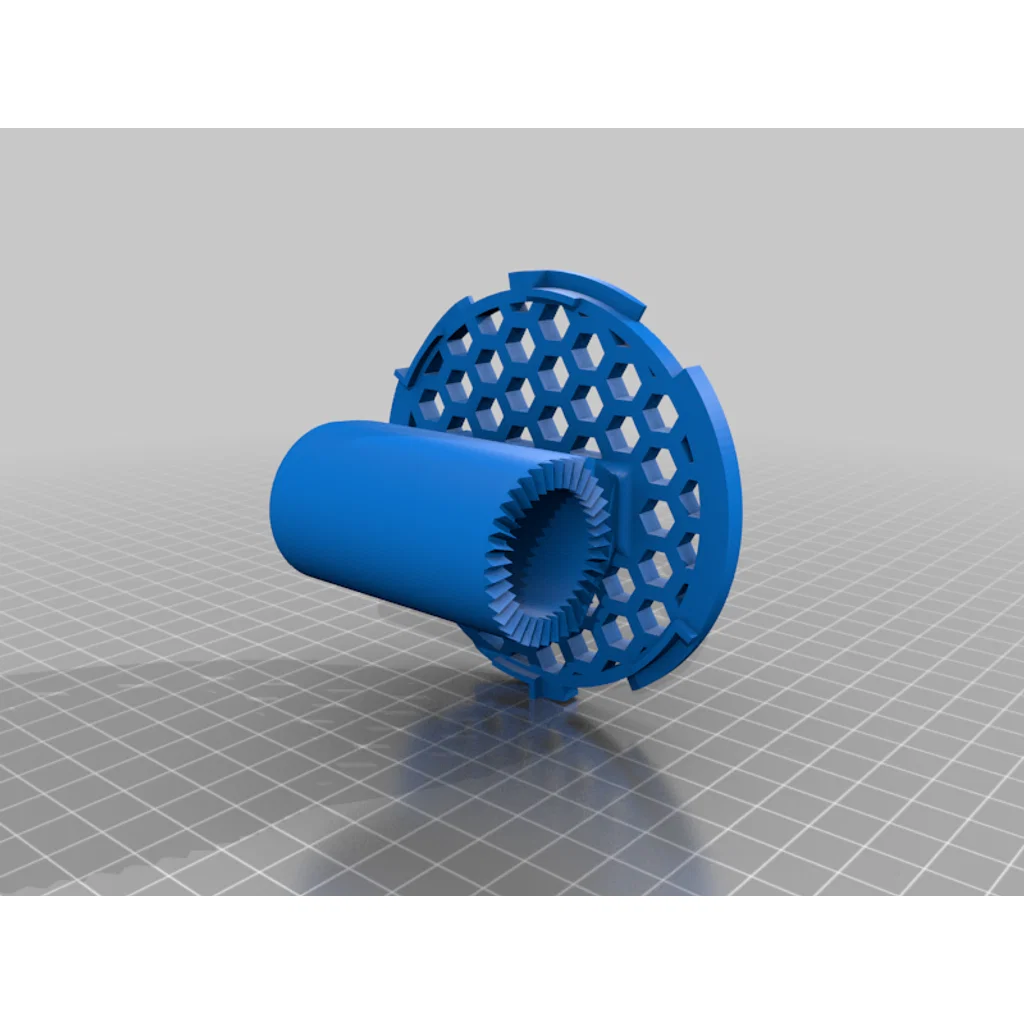

• Có hai phiên bản BodyPlate được cung cấp: Symmetrical (Đối xứng) và Rotated (Xoay). Điều này đề cập đến vị trí của các mấu gắn. Bạn có thể xem ảnh thực tế với các trục đi kèm để chọn phiên bản phù hợp. Bản Symmetrical dùng cho nanoHD với các mấu đối xứng qua trục dọc. Bản Rotated được xoay ngược chiều kim đồng hồ 20 độ như trên ảnh của LR6 AP. Dù dùng bản nào thì AP vẫn lắp được, nhưng nếu chọn sai, vị trí AP sẽ bị lệch 20 độ so với mong muốn (chỉ ảnh hưởng đến vị trí logo). Ai mà chẳng muốn logo ngay ngắn đúng không nào! ;)

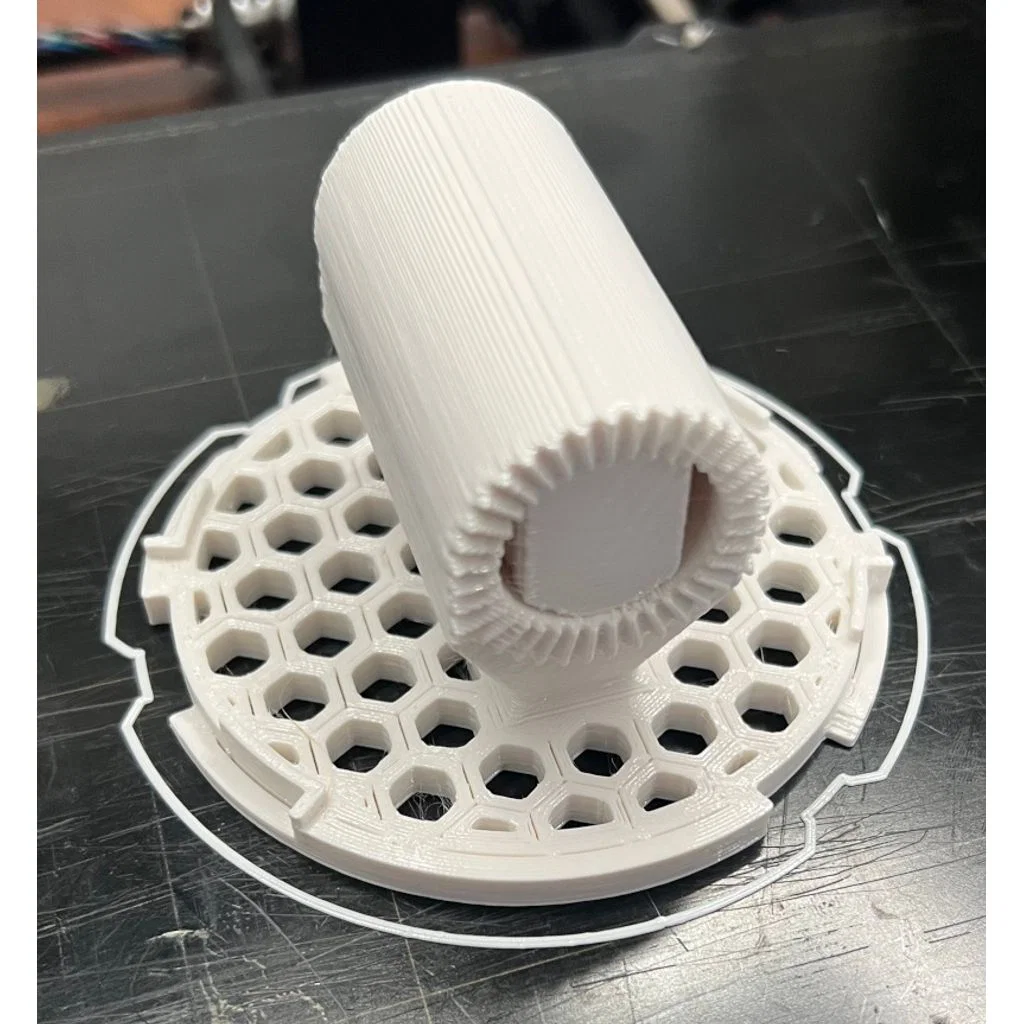

Việc in BodyPlate mới có thể hơi khó một chút. Hãy xem ảnh đính kèm để biết cách mình in: chỉ cần dùng support bên trong hình trụ, còn các bánh răng thì không cần hỗ trợ gì cả vẫn in rất ổn.

Thiết kế này không quá cầu kỳ như bản 2DoF nhưng vẫn hoàn thành tốt công việc với kết cấu đơn giản hơn, tiết kiệm thời gian in và chiếm ít diện tích hơn.

Lưu ý cuối cùng: Nếu bạn in giá treo này và thấy nó hữu ích, hãy đăng ảnh thành quả lên nhé. Đó là cách khích lệ tác giả tốt nhất. Cảm ơn bạn!
