Dụng cụ hỗ trợ lắp đặt ray trượt âm (Furniture jig for hidden guides)

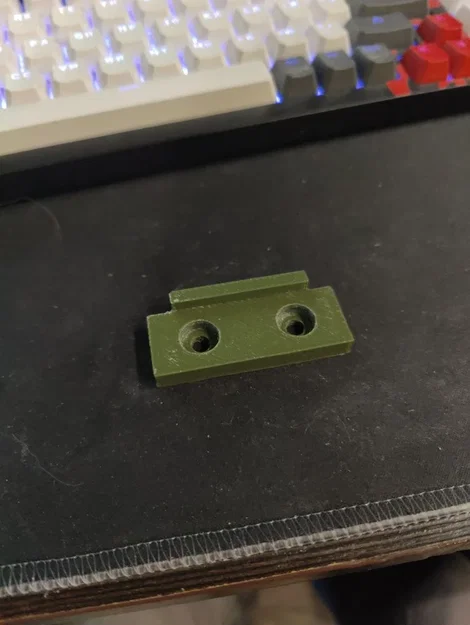

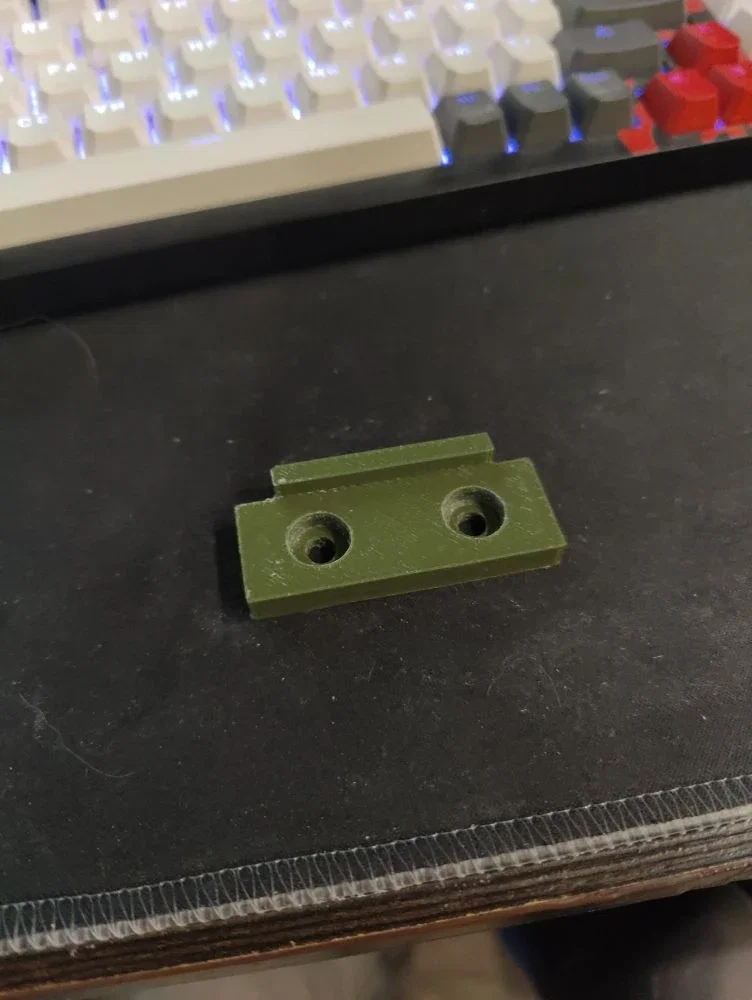

Khi anh em làm đồ nội thất, đặc biệt là các loại ngăn kéo sử dụng ray trượt âm (hidden guides), việc xác định vị trí bắt vít sao cho chuẩn xác là cực kỳ quan trọng. Sai một li là ngăn kéo bị kẹt hoặc đóng mở không êm. Dụng cụ hỗ trợ (jig) này chính là giải pháp đơn giản nhưng hiệu quả để anh em cố định vị trí, giúp việc lắp đặt trở nên chuyên nghiệp và nhanh chóng hơn nhiều. Thiết kế của jig tập trung vào việc tạo ra các điểm định vị chính xác, giúp người thợ thao tác dễ dàng mà không lo bị lệch tâm.

Với mô hình này, chúng ta sử dụng kết hợp với vòng bi MR126 2RS (kích thước 6-12-4 mm) để tăng độ bền và độ mượt khi tiếp xúc với ray. Cấu trúc jig được tối ưu hóa để in 3D nhanh chóng, chịu lực tốt và đảm bảo độ khít cao. Anh em chỉ cần in đúng kích thước, gắn vòng bi vào là có ngay một món đồ nghề đắc lực trong xưởng mộc của mình. Đây là món đồ nhỏ gọn nhưng cực kỳ hữu ích cho bất kỳ ai yêu thích DIY hoặc làm mộc chuyên nghiệp.

Các đặc điểm và lưu ý kỹ thuật khi in 3D:

• Vật liệu đề xuất: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học và chịu được áp lực khi bắt vít vào gỗ, tránh tình trạng bị giòn gãy như PLA.
• Thông số in: Thiết lập Infill từ 40-50% để đảm bảo độ cứng vững. Nên in với độ phân giải layer height 0.2mm để đạt được bề mặt mịn và các lỗ lắp vòng bi chính xác.
• Lắp ráp: Yêu cầu 02 vòng bi MR126 2RS (6x12x4 mm). Cần đảm bảo vòng bi nằm khít trong lỗ của jig để không bị rơ lắc trong quá trình sử dụng.
• Độ chính xác: Kiểm tra kỹ thiết lập luồng (flow rate) trước khi in để đảm bảo các lỗ kỹ thuật có đường kính đúng 12mm, giúp vòng bi lắp vào được chặt chẽ.
• Lưu ý: Khi sử dụng, hãy giữ jig cố định trên thanh ray và kiểm tra lại bằng thước đo trước khi khoan lỗ bắt vít để đảm bảo sai số thấp nhất có thể.

Sở hữu một bộ jig tự in giúp anh em tiết kiệm được kha khá chi phí so với việc mua các bộ dưỡng khoan kim loại đắt tiền trên thị trường mà vẫn đảm bảo được công năng cần thiết.
